417-01-72

Наружное освещение 417-01-72



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



Жгут электропроводки исправен, один из
элементов неисправен.



Поочередно УСТАНОВИТЕ снятые
элементы  в обратном порядке.  ПРОВЕРЬТЕ
для каждого элемента,  перегорит ли плавкий
предохранитель снова.  Если плавкий
предохранитель  перегорит, СНИМИТЕ тот
элемент, который был  установлен
последним, и УСТАНОВИТЕ новый элемент.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



Не работает жгут электропроводки.



Если возможно, разделите  электропроводку
на отдельные сегменты,  рассоединив
имеющиеся последовательные разъем(ы).
ПРОВЕРЬТЕ каждый сегмент на  короткое
замыкание на "массу".  Если необходимо,
разделите  соединение и
ОТРЕМОНТИРУЙТЕ неисправную
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

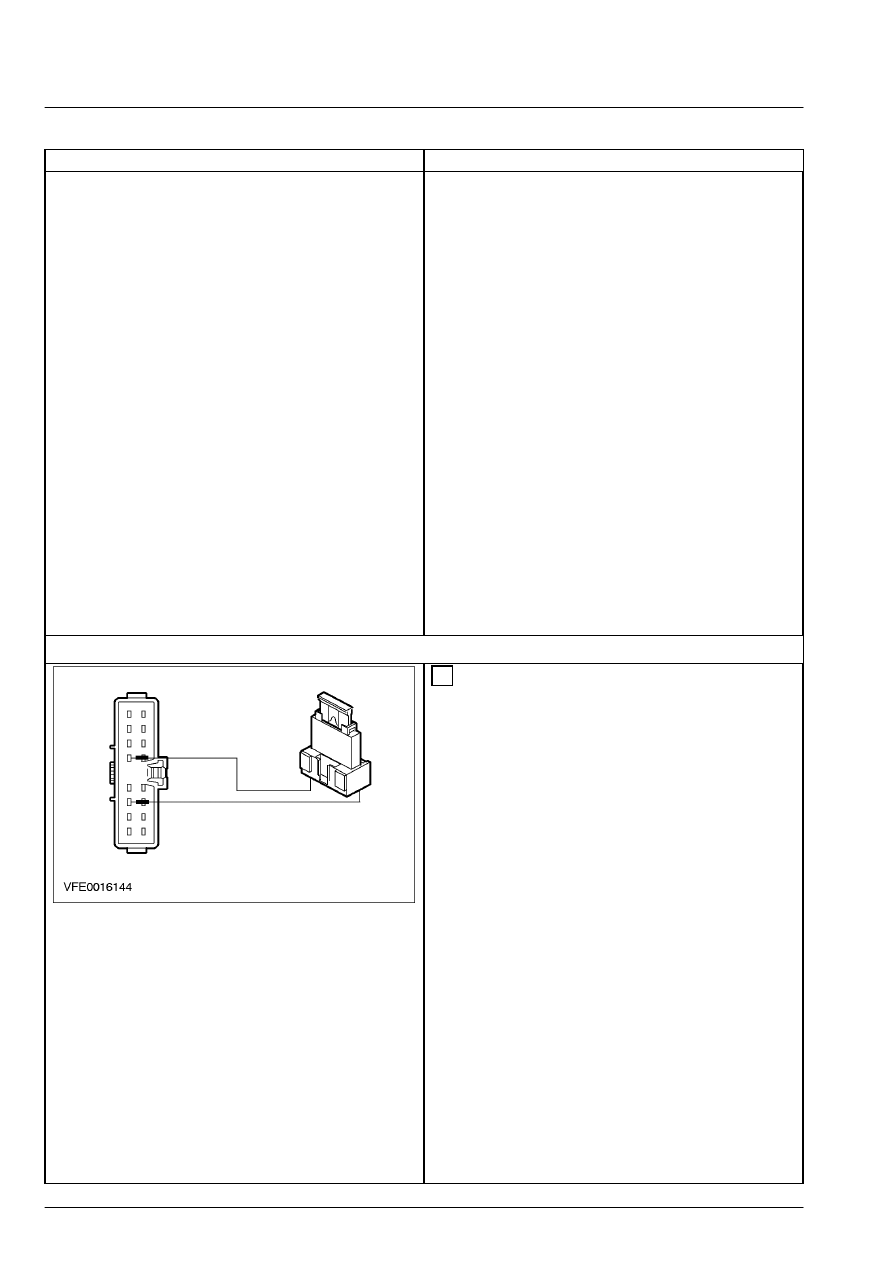

P3: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ









 1  Установите соединительный провод с  плавким

предохранителем между штырем 11 C205
главного переключателя освещения,
электрической цепи 29-DD1
(оранжевой/желтой),  со стороны
электропроводки, и штырем 13  электрической
цепи 29S-DA1 (оранжевой/желтой),  со стороны
электропроводки.



• Стояночные фонари горят?



→

→

→

→ Да



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрические цепи
29S-DA1 и 29S-LF5B (оранжевую/зеленую)
при помощи  электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.



417-01-73

Наружное освещение 417-01-73



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ Q: НЕ РАБОТАЮТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМП  ОСВЕЩЕНИЯ
НОМЕРНОГО ЗНАКА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Q1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Проверьте визуально: не работают одна  или

несколько ламп освещения номерного  знака.

    -   Поверните главный переключатель  освещения

в положение "PARK".



• Не работают другие лампы освещения
номерного знака?



→

→

→

→ Да





Перейдите к Q2





→

→

→

→ Нет



Не работает левая лампа освещения
номерного знака (фургон):

Перейдите к Q7



Не работает левая лампа освещения
номерного знака (автомобиль с кузовом типа
"шасси"):

Перейдите к Q9





Не работает правая лампа освещения
номерного знака (фургон):

Перейдите к

Q11





Не работает правая лампа освещения
номерного знака (автомобиль с кузовом типа
"шасси"):

Перейдите к Q13



Q2: ПРОВЕРЬТЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ F2.24  (20 A), F2.6 (5 A) (CJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.24 (20

A)  (CJB).





 3  ПРОВЕРЬТЕ Плавкий предохранитель F2.6 (5

A) (CJB).





 4  Проверьте плавкие предохранители F2.24 и

F2.6 на размыкание.



• Плавкие предохранители F2.24 и F2.6
исправны?



→

→

→

→ Да





Перейдите к Q4





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F2.24 или F2.6.
ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-74

Наружное освещение 417-01-74



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если плавкий предохранитель F2.24 снова
перегорит: УСТРАНИТЕ короткое замыкание
на  "массу" источника питания,
электрической  цепи 29-DD1
(оранжевой/желтой) или 29S-DA2
(оранжевой/коричневой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует система.  Если
необходимо, УСТАНОВИТЕ новый  главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



Если плавкий предохранитель F2.6 снова
перегорит:

Перейдите к Q3



Q3: УСТРАНИТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
F2.6 (5 A)  (CJB)







 1  Введите положение OFF.





 2  В соответствии с электрическими  схемами,

короткое замыкание на "массу"  находится:
Автомобиль с кузовом типа  "шасси": в
электрической цепи(ях)соединений  S268, S210,
S405 и S149.  Все остальные: в электрической
цепи(ях)соединений S268, S210 и S401.
УСТРАНИТЕ короткое замыкание на "массу"
следующим образом:

    -   Визуально осмотрите элементы и

электрические цепи на наличие механических
или электрических повреждений.

    -   Отсоедините все элементы жгута

электропроводки.

    -   Измерьте сопротивление между жгутом

электропроводки и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



Жгут электропроводки исправен, один из
элементов неисправен.



Поочередно УСТАНОВИТЕ снятые
элементы  в обратном порядке.  ПРОВЕРЬТЕ
для каждого элемента,  перегорит ли плавкий
предохранитель снова.  Если плавкий
предохранитель  перегорит, СНИМИТЕ тот
элемент, который был  установлен
последним, и УСТАНОВИТЕ новый элемент.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



Не работает жгут электропроводки.

417-01-75

Наружное освещение 417-01-75



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если возможно, разделите  электропроводку
на отдельные сегменты,  рассоединив
имеющиеся последовательные разъем(ы).
ПРОВЕРЬТЕ каждый сегмент на  короткое
замыкание на "массу".  Если необходимо,
разделите  соединение и
ОТРЕМОНТИРУЙТЕ неисправную
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

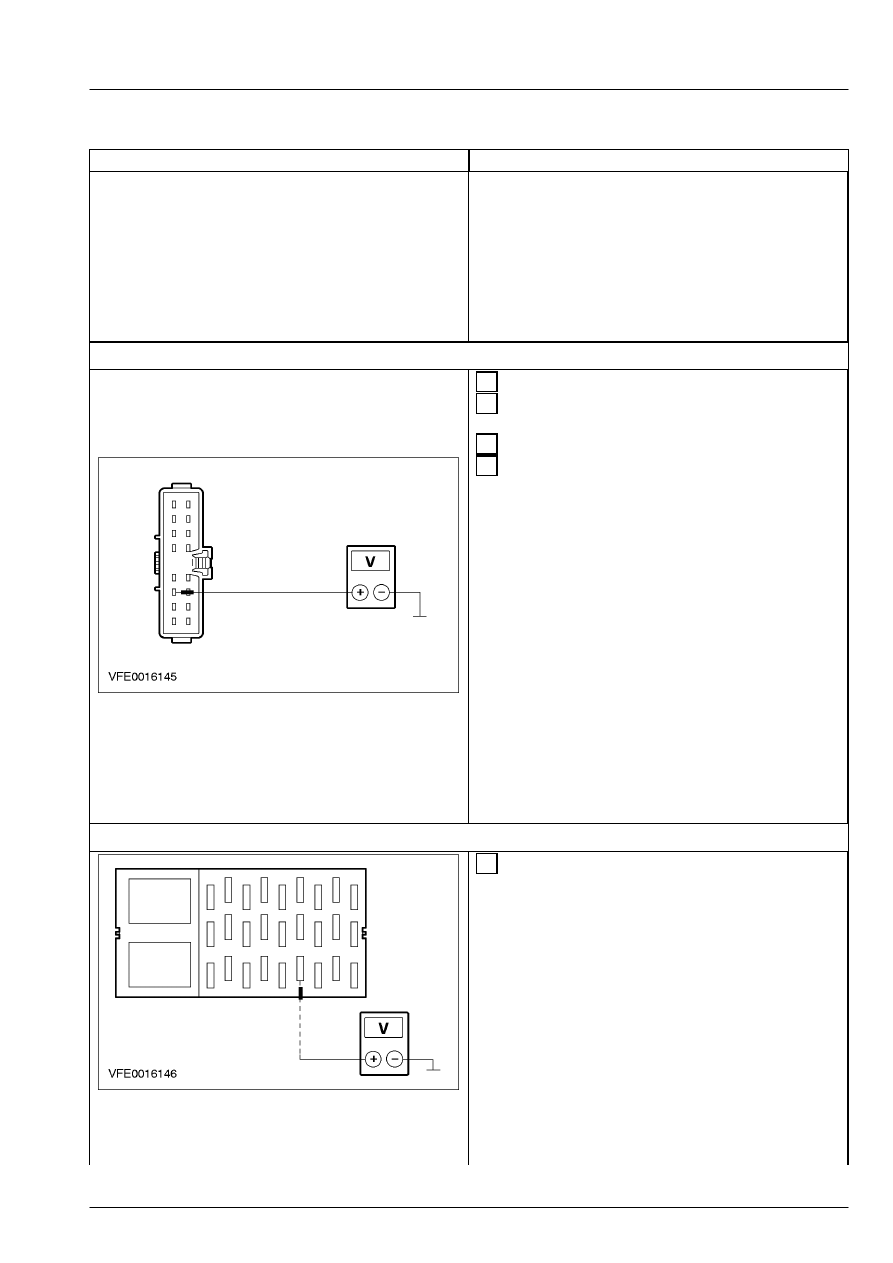

Q4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29-DD1 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 11 C205

главного переключателя освещения,
электрической цепи 29-DD1
(оранжевой/желтой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к Q6





→

→

→

→ Нет





Перейдите к Q5



Q5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО  ПРЕДОХРАНИТЕЛЯ 2.24 (20 A) (CJB)









 1  Измерьте напряжение между плавким

предохранителем F2.24 (20 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да
