Ford Transit (2001 год). Руководство - часть 502

415-01-4

Аудиоблок 415-01-4



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

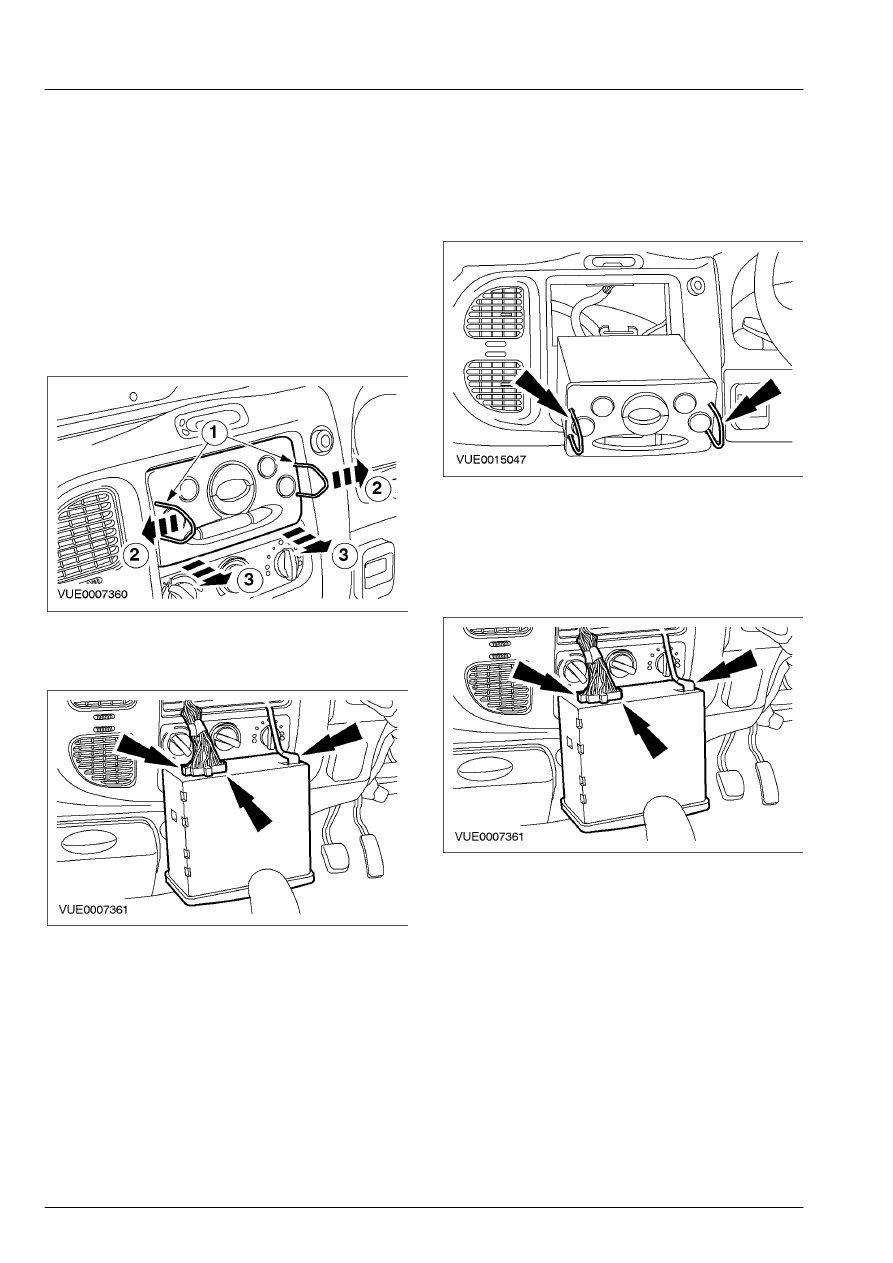

Аудиоблок (38 222 0)



Снятие



1.  Отсоедините аудиоблок от панели

приборов.

       1. Вставьте съемники для аудиоблока.
       2. Осторожно потяните съемники для

аудиоблока наружу.

       3. Отсоедините аудиоблок.









2.  Рассоедините электрические разъемы и

снимите аудиоблок.









3.  Снимите съемники для аудиоблока.







Установка



1.  Подсоедините электрические разъемы

аудиоблока.







415-01-5

Аудиоблок 415-01-5



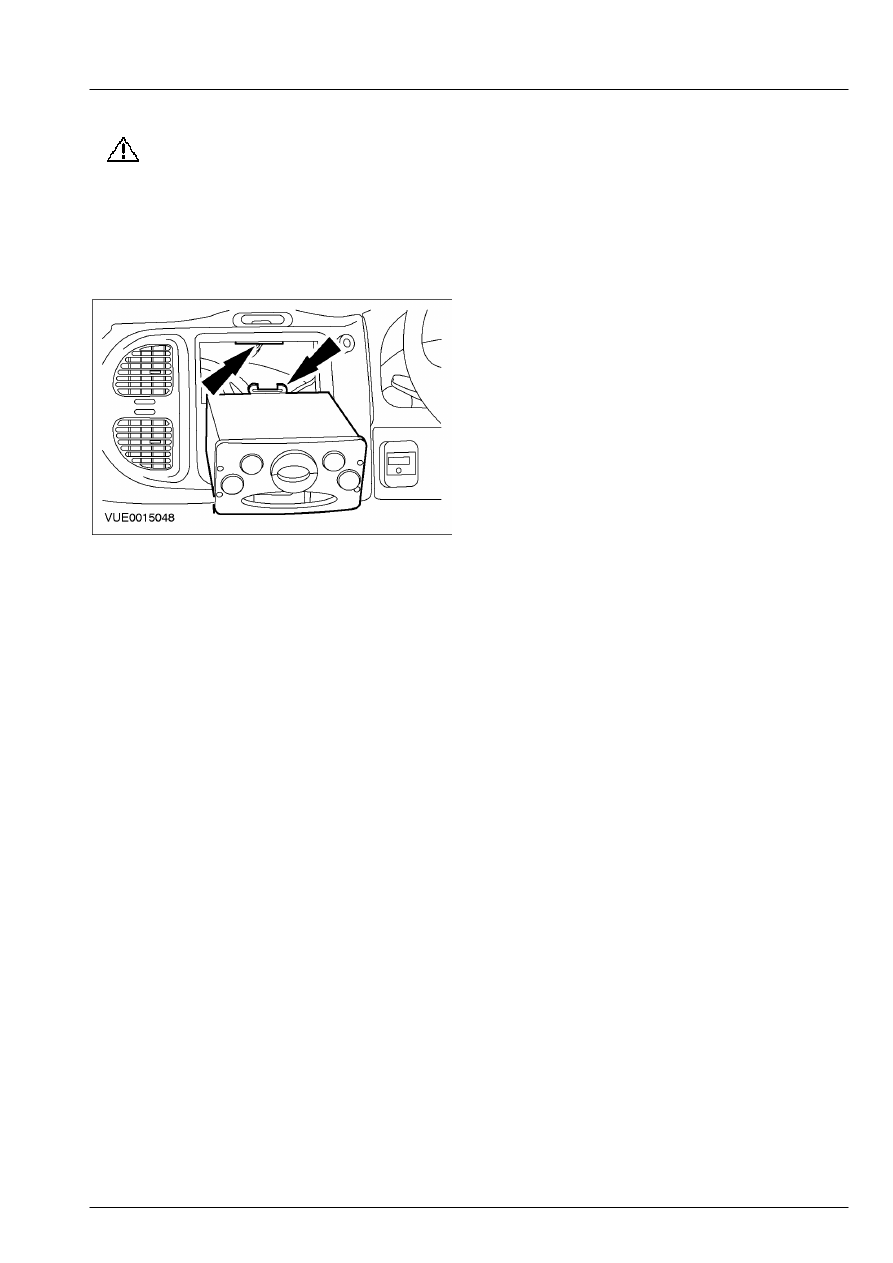

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

2.

ПРЕДОСТЕРЕЖЕНИЕ: При установке

аудиоблока не  допускается защемление
жгута  электропроводки аудиоблока.

ПРИМЕЧАНИЕ: Задняя опора аудиоблока
должна быть  зафиксирована на опорном
кронштейне  аудиоблока.
    Установите аудиоблок.







415-02-1

Антенна 415-02-1



РАЗДЕЛ 415-02 Антенна

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Антенна..............................................................................................................................................



415-02-2

ДИАГНОСТИКА И ПРОВЕРКИ





Антенна..............................................................................................................................................



415-02-3

СНЯТИЕ И УСТАНОВКА





Антенный кабель ....................................................................................................... (38 372 0)



415-02-4



415-02-2

Антенна 415-02-2



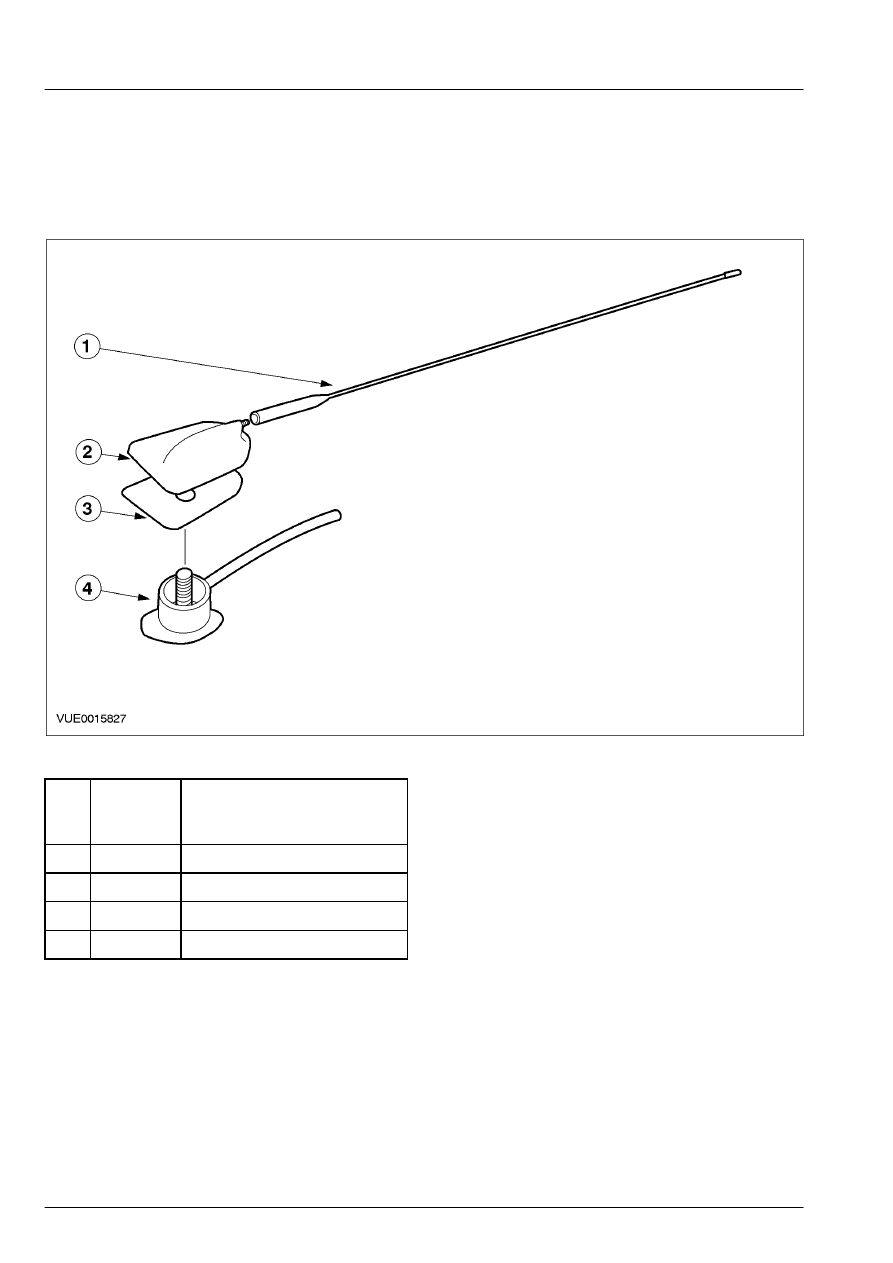

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Антенна








Поз.



№

Запасной

Части



Наименование



1 -

Мачта антенны

2 -

Основание антенны

3 -

Опора антенны

4 -

Антенный кабель



Антенна, установленная на крыше,  соединена с
аудиоблоком посредством  антенного кабеля,
который проходит за  панелью отделки стойки
"А", панелью приборов  и корпусом отопителя.
