Топливный бак и топливные магистрали 310-01-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



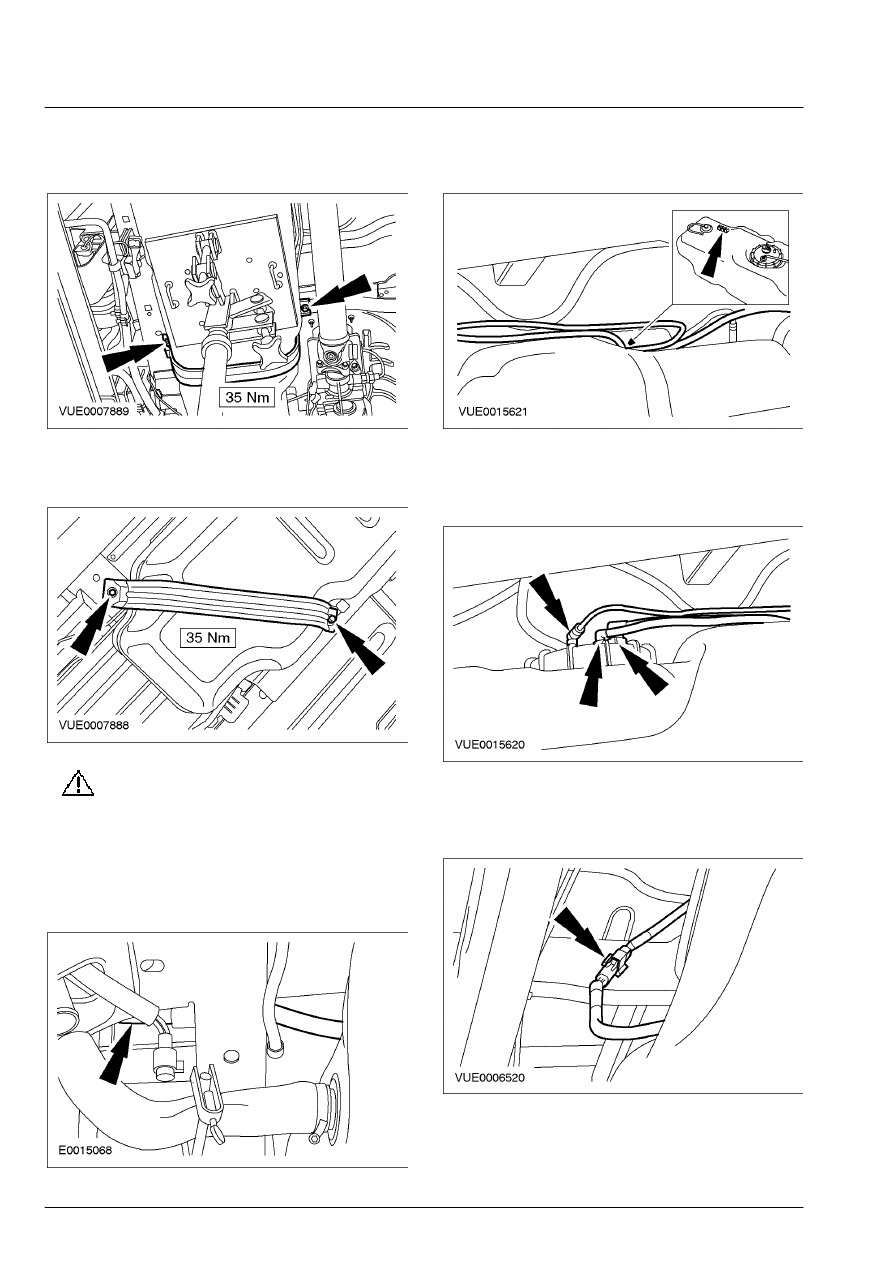

6.  Снимите передний фиксирующий хомут

топливного бака.









7.  Снимите задний фиксирующий хомут

топливного бака.







8.

ПРЕДОСТЕРЕЖЕНИЕ: Не

прикладывайте чрезмерное усилие к
топливопроводам и жгуту
электропроводки.

    Частично опустите топливный бак.
 9.  Отсоедините вентиляционный шланг

топливного бака от топливного бака.









10.  Отсоедините топливопроводы от

топливного бака.









11.  Отсоедините топливопроводы.    За

дополнительной информацией обратитесь
к Разделу 310-00.







Автомобили с дизельным двигателем
  12.  Рассоедините штекерный разъем датчика

уровня топлива.









13.  Снимите топливный бак.

310-01-7

Топливный бак и топливные магистрали 310-01-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

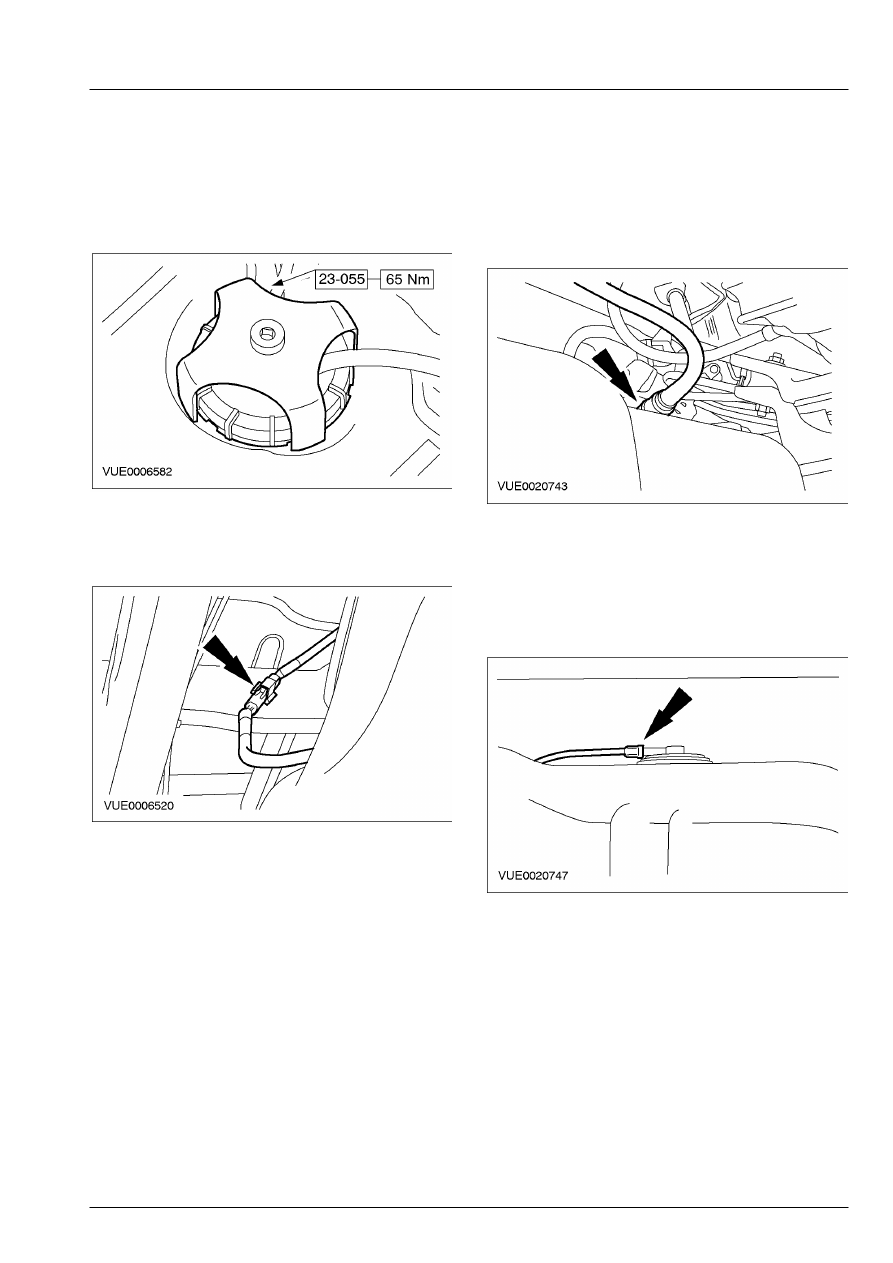

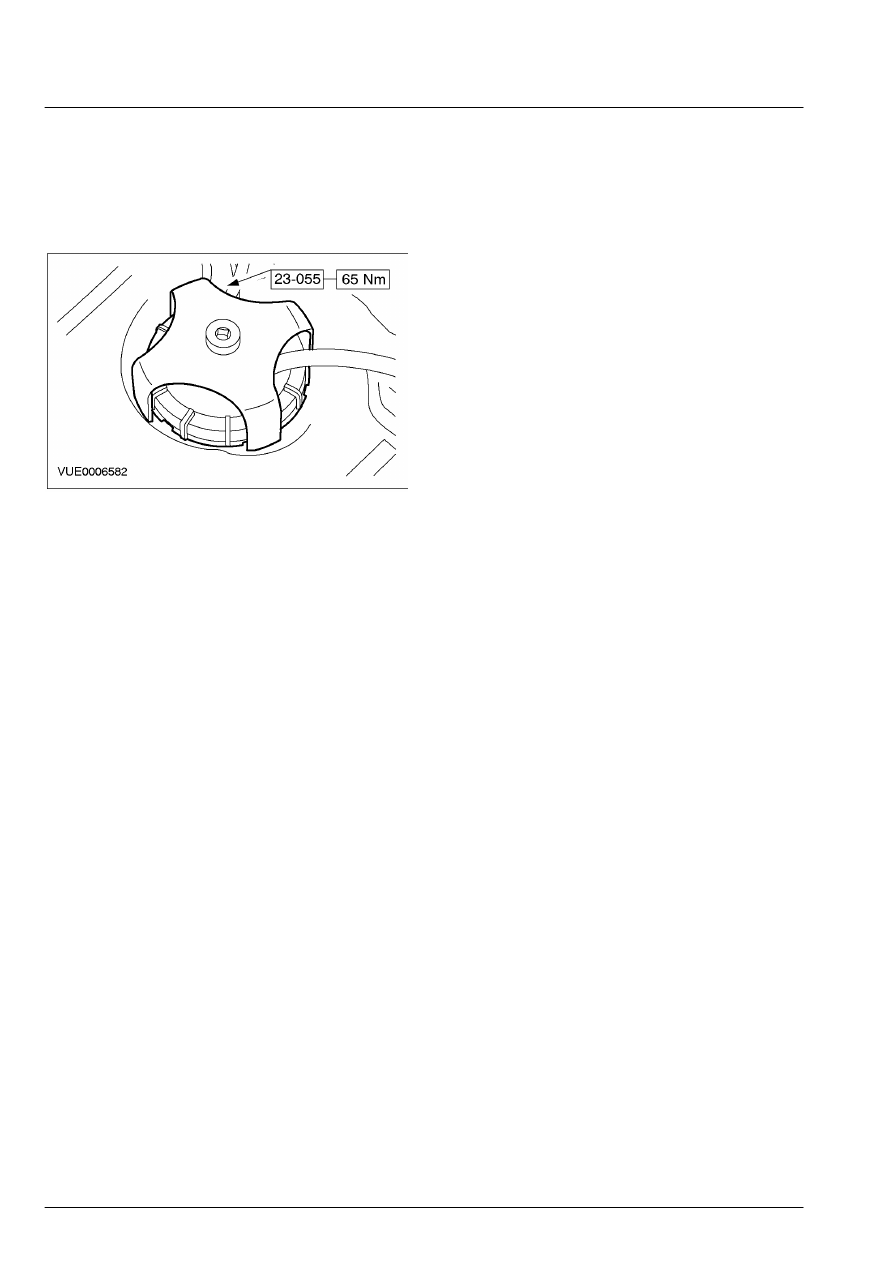

 14.  Используя специальный инструмент,

снимите датчик уровня топлива.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







Автомобили с двигателем 2.3L
  15.  Рассоедините штекерный разъем модуля

топливного насоса.









16.  Отсоедините трубопровод паров топлива

от предохранительного клапана
топливного  бака, расположенного на
передней стороне  топливного бака.    За
дополнительной информацией обратитесь
к Разделу 310-00.









17.  Отсоедините трубопровод паров топлива

от предохранительного клапана
топливного  бака, расположенного на
задней стороне  топливного бака.    За
дополнительной информацией обратитесь
к Разделу 310-00.









18.  Снимите топливный бак.

310-01-8

Топливный бак и топливные магистрали 310-01-8



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 19.  Используя специальный инструмент,

снимите модуль топливного насоса.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







Установка

Автомобили с дизельным двигателем
1. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения
датчика уровня  топлива.

    При установке выполните процедуру

снятия в обратной последовательности.

Автомобили с двигателем 2.3L
2. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения
модуля топливного  насоса.

    Установите элементы на место, действуя  в

обратной последовательности.

310-01-9

Топливный бак и топливные магистрали 310-01-9



СНЯТИЕ И УСТАНОВКА



Топливный фильтр (23 545 0)



Снятие

1.

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при
работе с элементами или рядом с
элементами, имеющими отношение к
топливу.  В таких ситуациях всегда
присутствуют высокогорючие смеси,
которые  могут воспламениться.
Неследование этим  указаниям в
результате может привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для

впрыскивания  дизельного топлива
изготавливается с очень  точными
допусками и с очень малыми зазорами.
Поэтому особенно важно при  работе с
этими элементами соблюдать  абсолютную
чистоту.  Всегда вставляйте заглушки в
любые открытые отверстия или
магистрали.

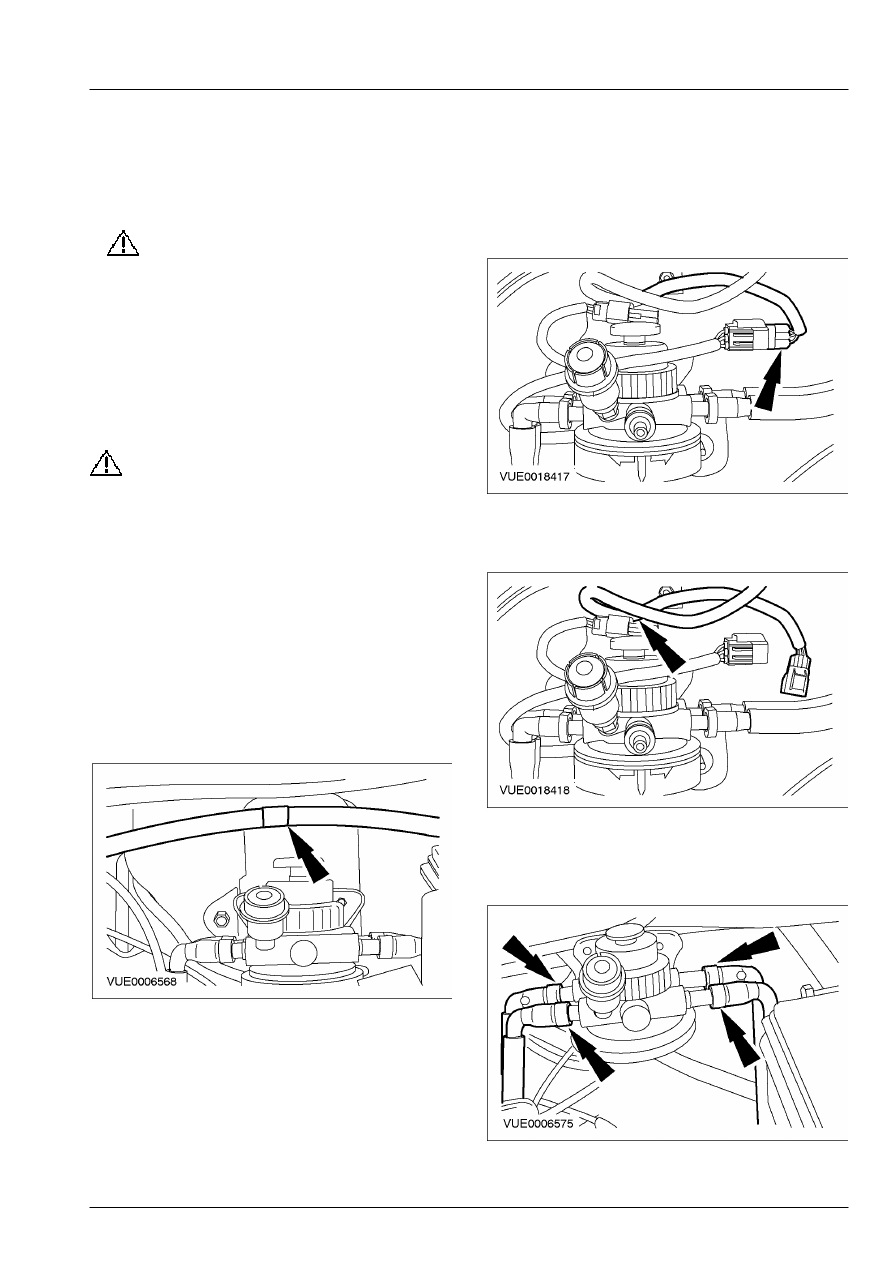

    Снимите элемент топливного фильтра.

За

дополнительной информацией обратитесь к
главе Элемент топливного фильтра
имеющейся в этом разделе.



 2.  Отсоедините шланг охлаждающей

жидкости от топливного фильтра.









3.  Рассоедините штекерный разъем датчика

"вода в топливе".









4.  Отсоедините жгут электропроводки от

топливного фильтра.









5.  Отсоедините топливопроводы от

топливного фильтра.    За дополнительной
информацией обратитесь к Разделу 310-01.
