Топливный бак и топливные магистрали 310-01-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки — Автомобили с дизельным двигателем



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления фиксирующего хомута
топливного бака

35 26  -

Стопорное кольцо датчика уровня  топлива 65

48 -

Болты крепления опорного кронштейна  корпуса
топливного фильтра

9 - 80

Болты крепления охладителя топлива 7

-

62

Болт крепления заливного  топливопровода 20

15 -



Спецификации моментов затяжки — Автомобили с двигателем 2.3L



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления фиксирующего хомута
топливного бака

35 26  -

Стопорное кольцо модуля топливного  насоса 65  48  -
Болты опорного кронштейна топливного  фильтра 20

15

-

Болт крепления заливного  топливопровода 20

15 -



310-01-3

Топливный бак и топливные магистрали 310-01-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Топливный бак и топливные магистрали



Предохранительные клапаны топливного  бака
Вентиляция топливного бака  обеспечивается
посредством двух  предохранительных клапанов.
Предохранительные клапаны  встроены в
топливный бак и предотвращают  вытекание
топлива из топливного бака при  опрокидывании
автомобиля.

Топливный фильтр/ водоотделитель -
Автомобили с дизельным двигателем

Автомобили с двигателем 75 л.с. или 90 л.с.
оснащаются ручным насосом, который
встраивается в верхнюю часть топливного
фильтра и облегчает удаление воздуха из  системы
подачи топлива.

Подающий топливный насос - Автомобили  с
двигателем 2.4L Diesel

Автомобили с двигателем 120 л.с.  оснащаются
электрическим подающим  топливным насосом,
который необходим по той  причине, что более
высокая  производительность топливного насоса
высокого давления требует увеличения
циркуляции топлива, чтобы предотвратить
перегревание топливного насоса высокого
давления.  При нахождении переключателя
зажигания в положении ON (вкл.) подающий
топливный насос включается на короткий
промежуток времени, чтобы создать давление
топлива.  После запуска двигателя, подающий
топливный насос будет работать постоянно  до
полной остановки двигателя.

Датчик "вода в топливе" - Автомобили с
дизельным двигателем
Топливный фильтр также оснащается  датчиком
"вода в топливе", который  располагается в
основании элемента  топливного фильтра.  Этот
датчик измеряет количество  воды, которая
собралась в элементе  топливного фильтра.  Если
количество собранной воды  превышает 90 мл,
загорается контрольная  лампа, расположенная на
щитке приборов, и  необходимо слить воду из
элемента  топливного фильтра.

Указатель топливного фильтра -  Автомобили с
дизельным двигателем

Топливный фильтр оснащается  указателем,
который сообщает о состоянии  элемента
топливного фильтра и указывает на
необходимость его обслуживания.  Указатель
топливного  фильтра способен регистрировать
любые  ограничения пропускной способности
топливной системы и указывать на них
посредством использования желтого  плунжера и
ряда меток на корпусе, которые  указывают на
серьезность ограничения  пропускной
способности.

310-01-4

Топливный бак и топливные магистрали 310-01-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Топливный бак и топливные магистрали



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Выполните визуальную проверку наличия

очевидных признаков механических или
электрических повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Указатель

топливного фильтра
-  автомобили с
дизельным
двигателем

  –  Уровень топлива
  –  Топливный фильтр/

водоотделитель -
автомобили с
дизельным
двигателем

  –  Топливный фильтр -

автомобили с
двигателем 2.3L

  –  Топливный бак
  –  Заливной

трубопровод
топливного  бака

  –  Топливная

магистраль (и)

  –  Крышка заливной

горловины

  –  Предохранительный

клапан (ы)
топливного бака

  –  Охладитель топлива

- автомобили с
дизельным
двигателем



–  Плавкий

предохранитель (и)

  –  Жгут

электропроводки

  –  Электрический

штекерный разъем
(ы)

  –  Инерционный

переключатель
отсечки  подачи
топлива (IFS)

  –  Датчик

водоотделителя -
автомобили с
дизельным
двигателем

  –  Топливный насос




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и, чтобы
выполнить диагностику системы, обратитесь
к WDS.

310-01-5

Топливный бак и топливные магистрали 310-01-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

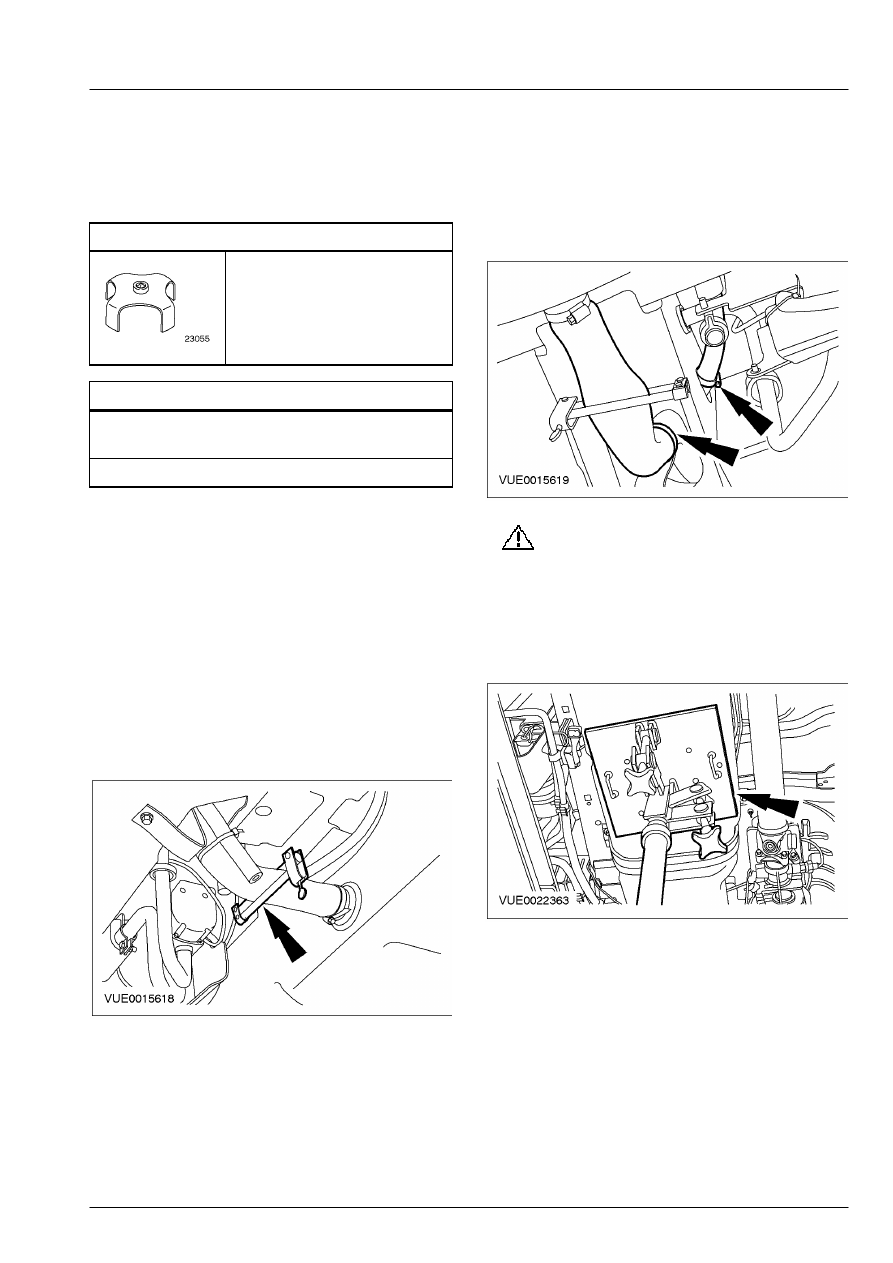

Топливный бак (23 554 0)



Специальный инструмент





Гаечный ключ для датчика
топливного  бака
310-069 (23-055)



Общее оборудование





Зажимное приспособление для  тормозного
шланга

Домкрат для коробки передач



Снятие

Все автомобили
 1.  Слейте топливо из топливного бака.    За

дополнительной информацией обратитесь к
Разделу 310-00.

 2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 3.  Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите заливной шланг топливного
бака.









4.  Отсоедините заливной шланг топливного

бака и вентиляционный шланг топливного
бака от заливного трубопровода топливного
бака.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

подходящий упаковочный  материал,
чтобы предотвратить повреждение
днища топливного бака.

    Используя соответствующий     домкрат для

коробки передач , подоприте топливный
бак.
