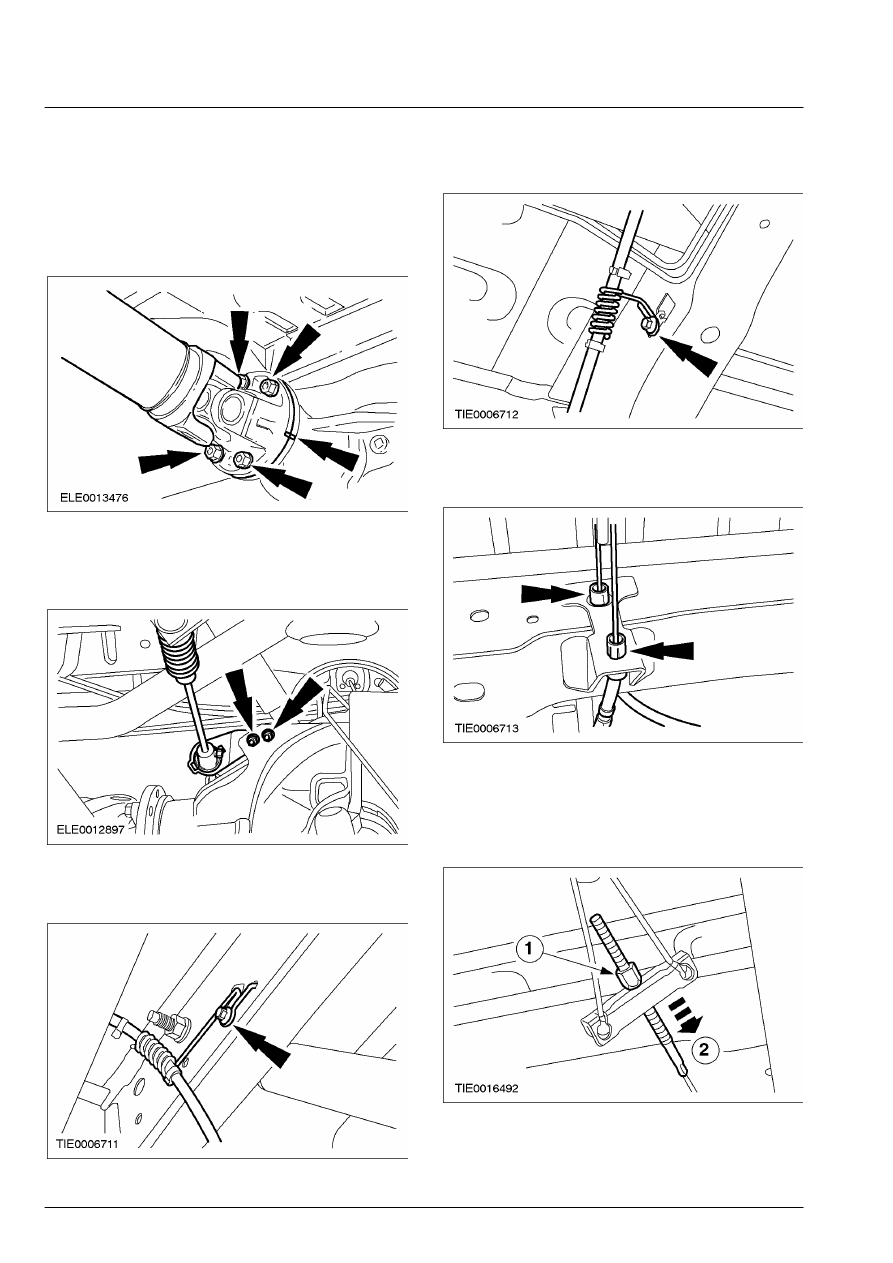

205-02A-44

Задний ведущий мост/ дифференциал 205-02A-44



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

11. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца ведущей
шестерни.

    Отсоедините карданный вал от фланца

ведущей шестерни и сместите его в
сторону.









12.  Отсоедините клапан распределения

нагрузки (регулятор давления в задних
тормозах) от картера моста.









13.  Отсоедините правый задний трос

стояночного тормоза от шасси.









14.  Отсоедините левый задний трос

стояночного тормоза от шасси.









15.  Отсоедините задние тросы стояночного

тормоза от опорного кронштейна.









16.  Отсоедините промежуточный трос

стояночного тормоза от уравнителя.

       1. Снимите регулировочную гайку.
       2. Отсоедините трос.







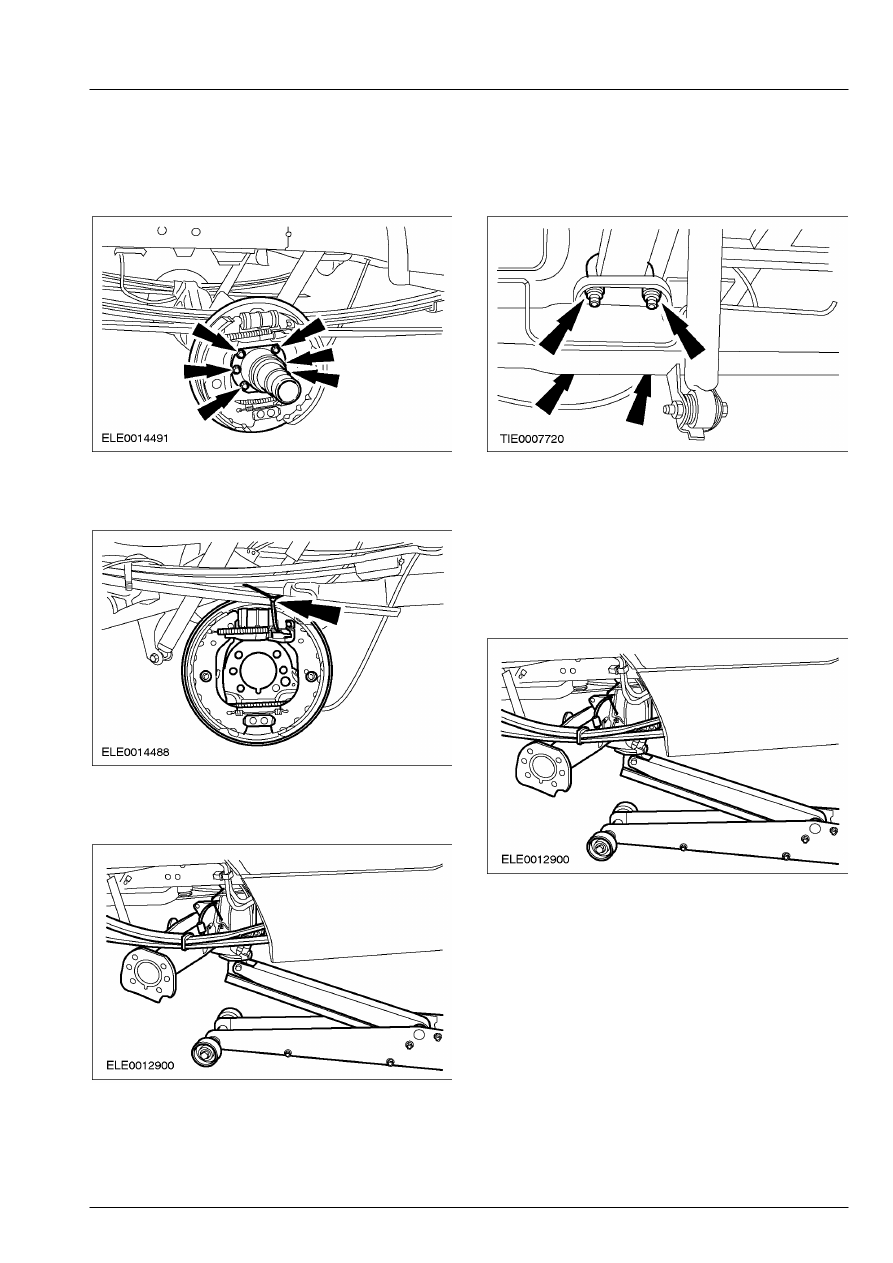

205-02A-45

Задний ведущий мост/ дифференциал 205-02A-45



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



17.  Отсоедините щиты тормоза в сборе от

картера моста.

        •  Снимите защитную крышку.









18.  Прикрепите щиты тормоза в сборе к

задним рессорам.









19.  Используя соответствующий    подкатной

домкрат,  подоприте мост в сборе.









20.  Снимите U-образные болты рессоры.

        •  Отбракуйте гайки за их дальнейшей

ненадобностью.









21.  Снимите мост в сборе.

Установка



1.  Используя соответствующий    подкатной

домкрат,  подведите мост в сборе под
автомобиль.







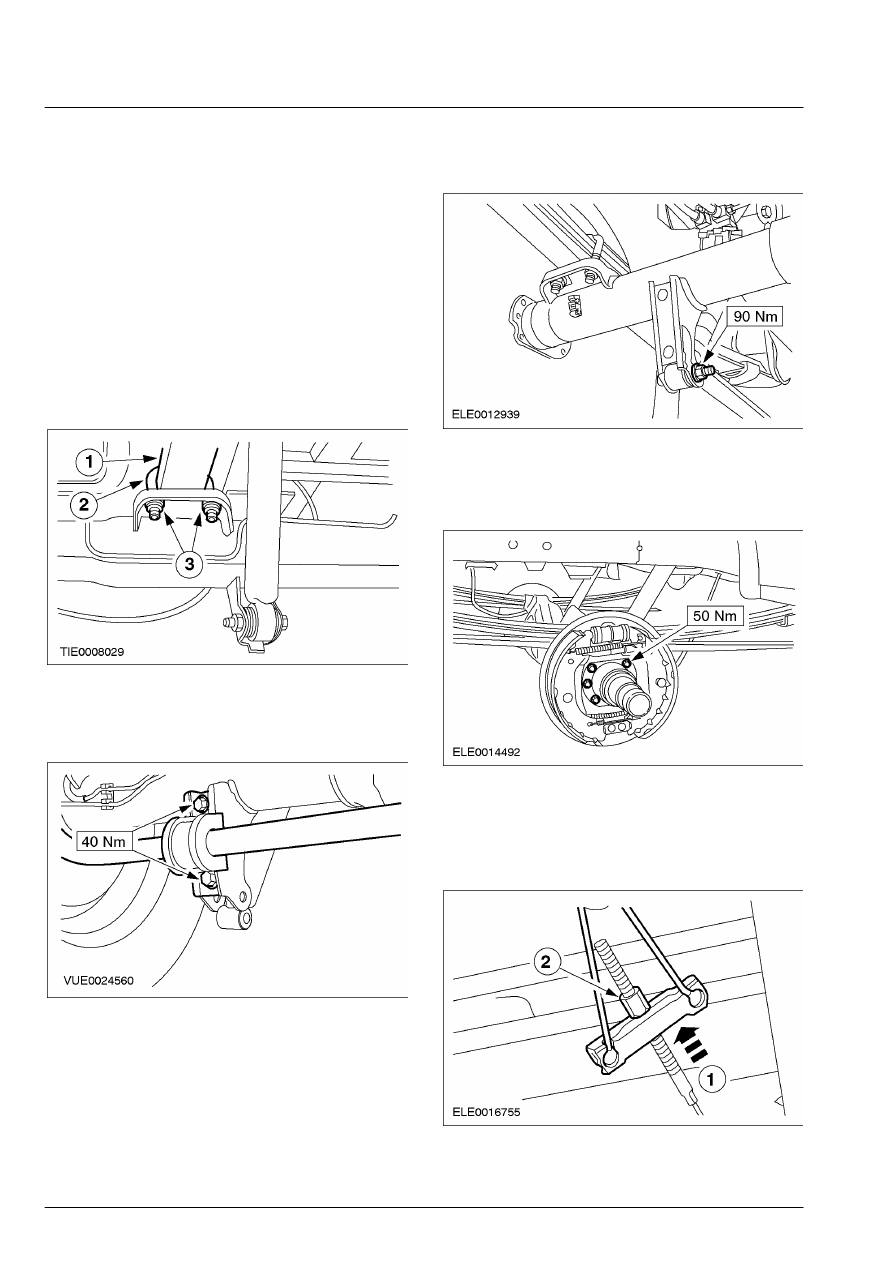

205-02A-46

Задний ведущий мост/ дифференциал 205-02A-46



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

2. ПРИМЕЧАНИЕ: Окончательное затягивание

элементов  задней подвески следует проводить,
когда  автомобиль полностью опирается на
свои  колеса.

ПРИМЕЧАНИЕ: Установите новые U-образные
болты  рессоры.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью U-образные болты рессоры.
    Установите U-образные болты рессоры.
       1. Подведите рессору к заднему мосту.
       2. Установите направляющие пластины и  U-

образные болты.

       3. Установите гайки.









3.  Подсоедините стабилизатор поперечной

устойчивости к картеру моста (при
наличии).









4.  Подсоедините амортизаторы к картеру

моста.









5.  Подсоедините щиты тормоза в сборе к

картеру моста.

        •  Установите защитную крышку.









6.  Подсоедините промежуточный трос

стояночного тормоза к уравнителю.

       1. Подсоедините трос.
       2. Установите регулировочную гайку.







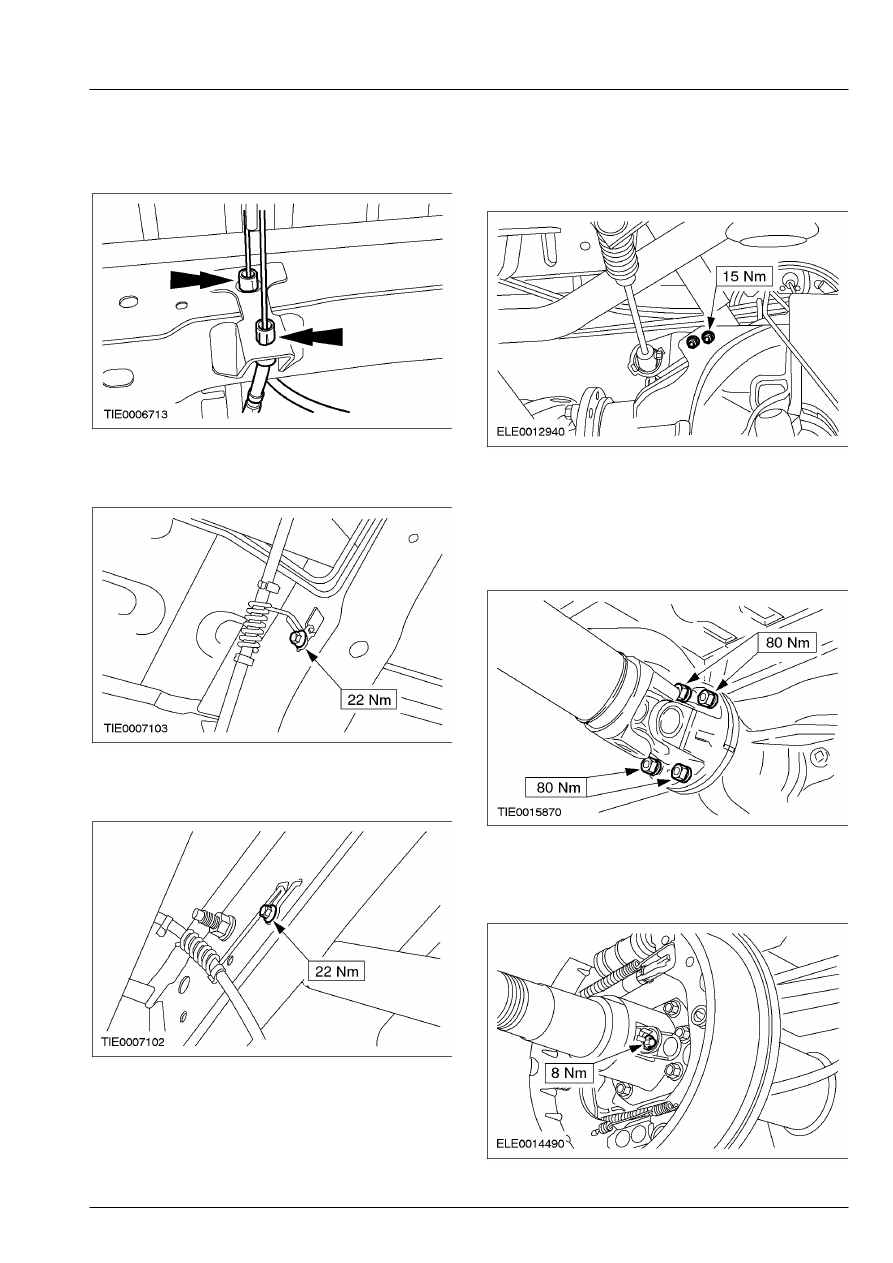

205-02A-47

Задний ведущий мост/ дифференциал 205-02A-47



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Подсоедините задние тросы стояночного

тормоза к опорному кронштейну.









8.  Подсоедините левый задний трос

стояночного тормоза к шасси.









9.  Подсоедините правый задний трос

стояночного тормоза к шасси.









10.  Подсоедините клапан распределения

нагрузки (регулятор давления в задних
тормозах) к картеру моста.







11. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
ведущей шестерни.

    Подсоедините карданный вал к фланцу

ведущей шестерни.









12.  Установите кронштейны крепления

датчиков скорости задних колес на картер
моста.
