204-02-10

Задняя подвеска 204-02-10



СНЯТИЕ И УСТАНОВКА



Неразрезной мост (15 231 0)



Общее оборудование





Зажим для тормозного шланга

Домкрат для коробки передач



Снятие



1.  Снимите полуоси.

За дополнительной

информацией обратитесь к главе Полуось
имеющейся в этом разделе.



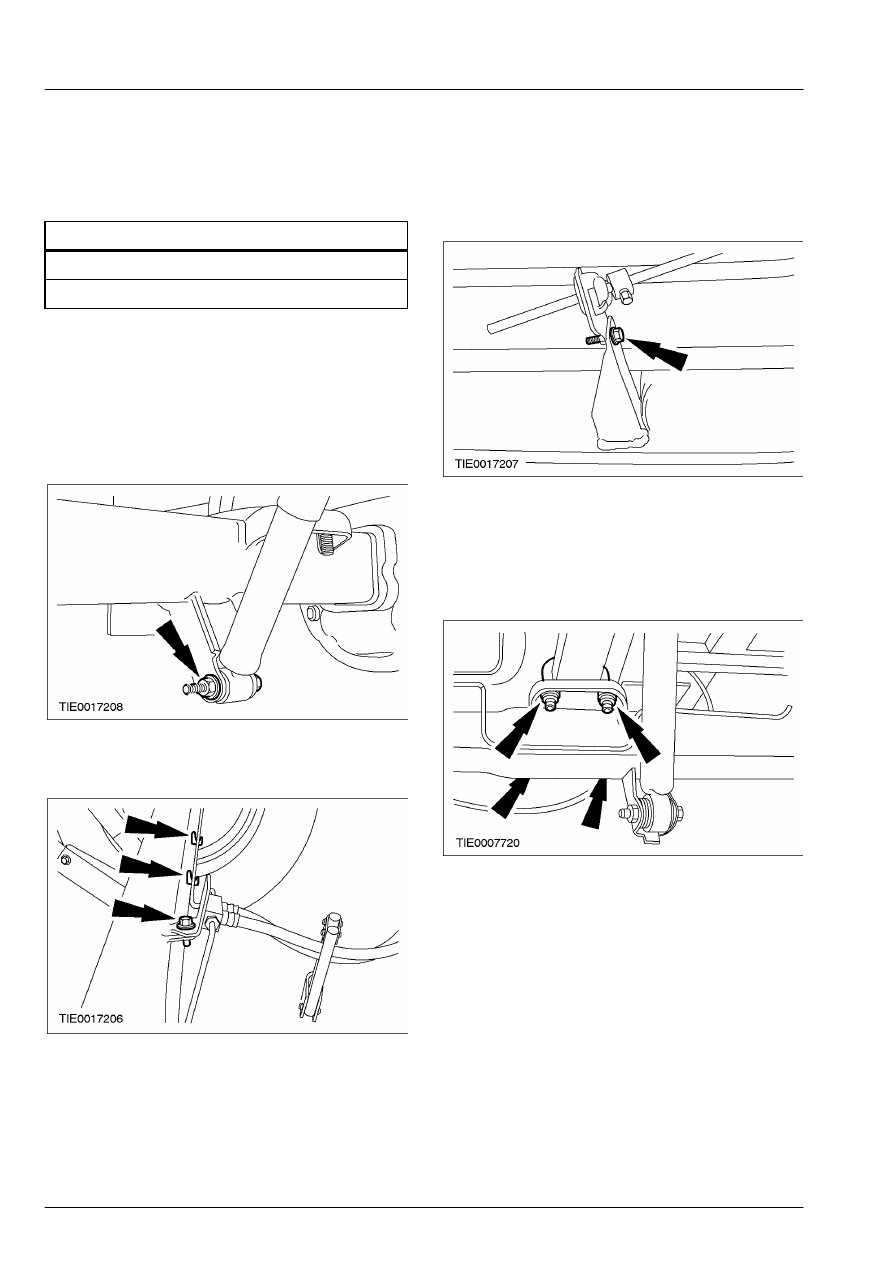

 2.  Отсоедините амортизаторы от картера

моста.









3.  Отсоедините тормозной трубопровод от

картера моста.









4.  Отсоедините клапан распределения

нагрузки (регулятор давления в задних
тормозах) от картера моста (при наличии).









5.  Используя соответствующий домкрат для

коробки передач, подоприте задний мост.

 6.  Снимите U-образные болты рессоры.
        •  Отбракуйте гайки за дальнейшей

ненадобностью.









7.  Снимите мост в сборе.

Установка

ПРИМЕЧАНИЕ: Окончательное затягивание
элементов  задней подвески следует проводить,
когда  автомобиль полностью опирается на свои
колеса.

204-02-11

Задняя подвеска 204-02-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

1. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью U-образные болты
рессоры.

    Установите мост в сборе.
       1. Подведите мост к рессорам.
       2. Установите направляющую пластину и  U-

образные болты.

       3. Установите гайки.









2.  Подсоедините клапан распределения

нагрузки (регулятор давления в задних
тормозах) к картеру моста.









3.  Подсоедините тормозной трубопровод к

картеру моста.







4. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью гайки амортизаторов.

    Подсоедините амортизаторы к картеру

моста.









5.  Установите полуоси.

За дополнительной

информацией обратитесь к главе Полуось
имеющейся в этом разделе.



204-02-12

Задняя подвеска 204-02-12



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

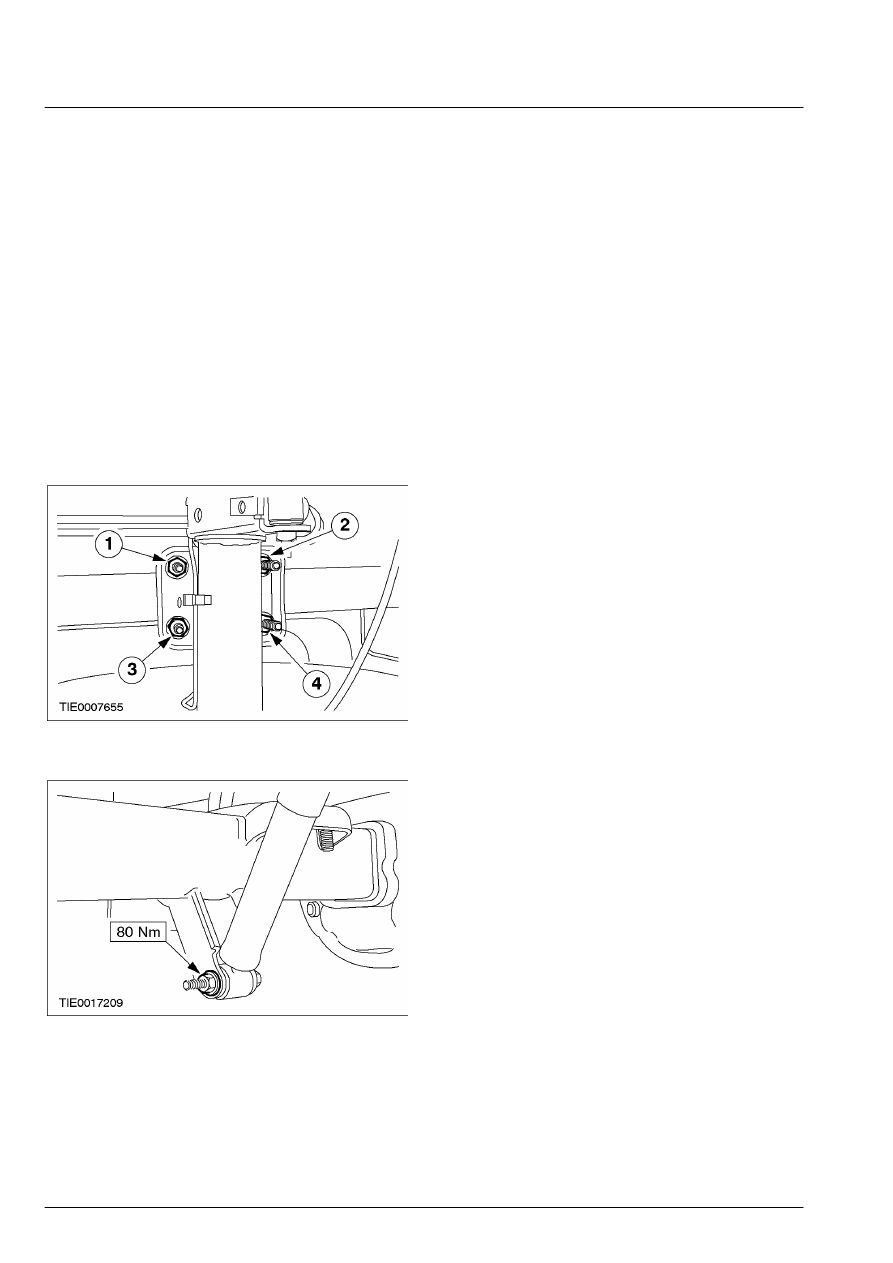

 6.  Затяните гайки, работая в показанной

последовательности в семь стадий.

        •  Стадия 1: Затяните гайки с 1 по 4 усилием

25 Нм.

        •  Стадия 2: Затяните гайки с 1 по 4 усилием

50 Нм.

        •  Стадия 3: Затяните гайки с 1 по 4 усилием

75 Нм.

        •  Стадия 4: Затяните гайки с 1 по 4 усилием

100 Нм.

        •  Стадия 5: Затяните гайки с 1 по 4 усилием

125 Нм.

        •  Стадия 6: Затяните гайки с 1 по 4 усилием

150 Нм.

        •  Стадия 7: Затяните гайки с 1 по 4 усилием

175 Нм.









7.  Затяните гайки амортизатора.









8.  Отрегулируйте клапан распределения

нагрузки (регулятор давления в задних
тормозах).    За дополнительной
информацией обратитесь к Разделу 206-00.

204-02-13

Задняя подвеска 204-02-13



СНЯТИЕ И УСТАНОВКА



Кулак колеса (15 366 0)



Общее оборудование





Зажим для тормозного шланга



Снятие

Все автомобили

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие следует немедленно  промыть
пораженный участок холодной  водой.

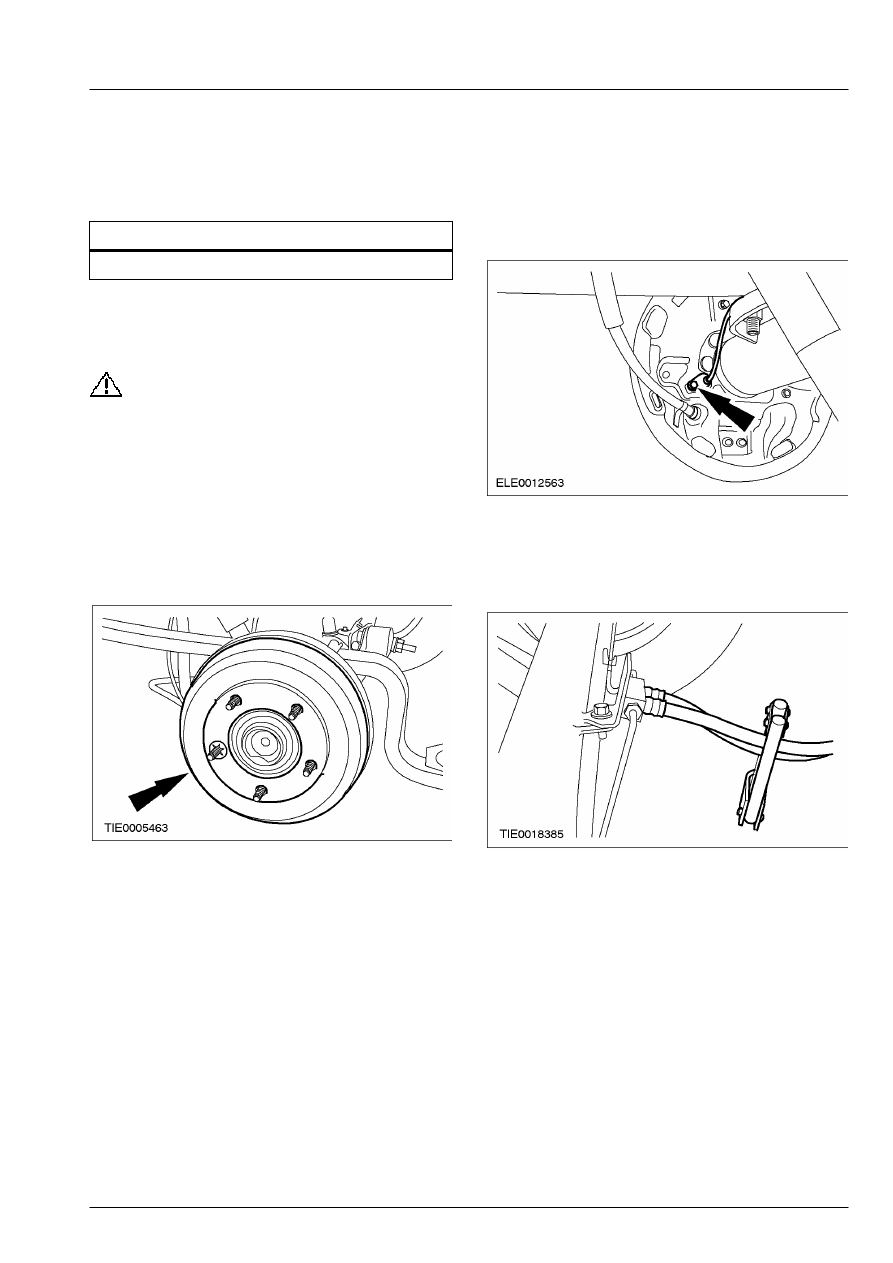

 1.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 2.  Снимите тормозной барабан.
        •  Снимите держатель (при наличии) и

отбракуйте его за дальнейшей
ненадобностью.







Автомобили с антиблокировочной  системой
тормозов
 3.  Отсоедините датчик скорости заднего

колеса от щита тормоза.







Все автомобили
 4.  Используя соответствующий     зажим для

тормозного шланга , пережмите тормозной
шланг.
