Задняя подвеска 204-02-2



СПЕЦИФИКАЦИИ

Спецификация моментов затяжки



Наименование



Нм



Фунт-фут



Фунт-дюйм



Гайки U-образных болтов a

-

-

Верхний болт крепления кронштейна  рессоры 115  85

-

Нижний болт крепления кронштейна  рессоры 115  85  -
Передняя гайка рессоры 225

166

-

Гайки крепления переднего кронштейна  рессоры 90

66

-

Гайки крепления заднего кронштейна  рессоры 90  66

-

Нижняя гайка и болт крепления  амортизатора 80  59  -
Верхняя гайка крепления  амортизатора 150

111

-

Болты крепления стабилизатора  поперечной
устойчивости

40 30  -

Верхний болт крепления  соединительного рычага
стабилизатора  поперечной устойчивости

80 59  -

Нижняя гайка крепления  соединительного рычага
стабилизатора  поперечной устойчивости

80 59  -

Винты крепления ограничителя  динамического
прогиба заднего моста

20 15  -

Болты крепления полуоси 90

66

-

Гайка крепления ступицы колеса 350

222

-

Гайка крепления датчика скорости  колеса 8

-

71

Ниппельное соединение колесного  тормозного
цилиндра

14 10  -

Болт крепления кронштейна тормозного
трубопровода

20 15  -

Болт крепления кронштейна клапана
распределения нагрузки (регулятора  давления в
задних тормозах)

8 - 71

Болты крепления динамического  демпфера 8 - 71



a) Обратитесь к процедуре,  представленной в этом разделе.

204-02-3

Задняя подвеска 204-02-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Задняя подвеска



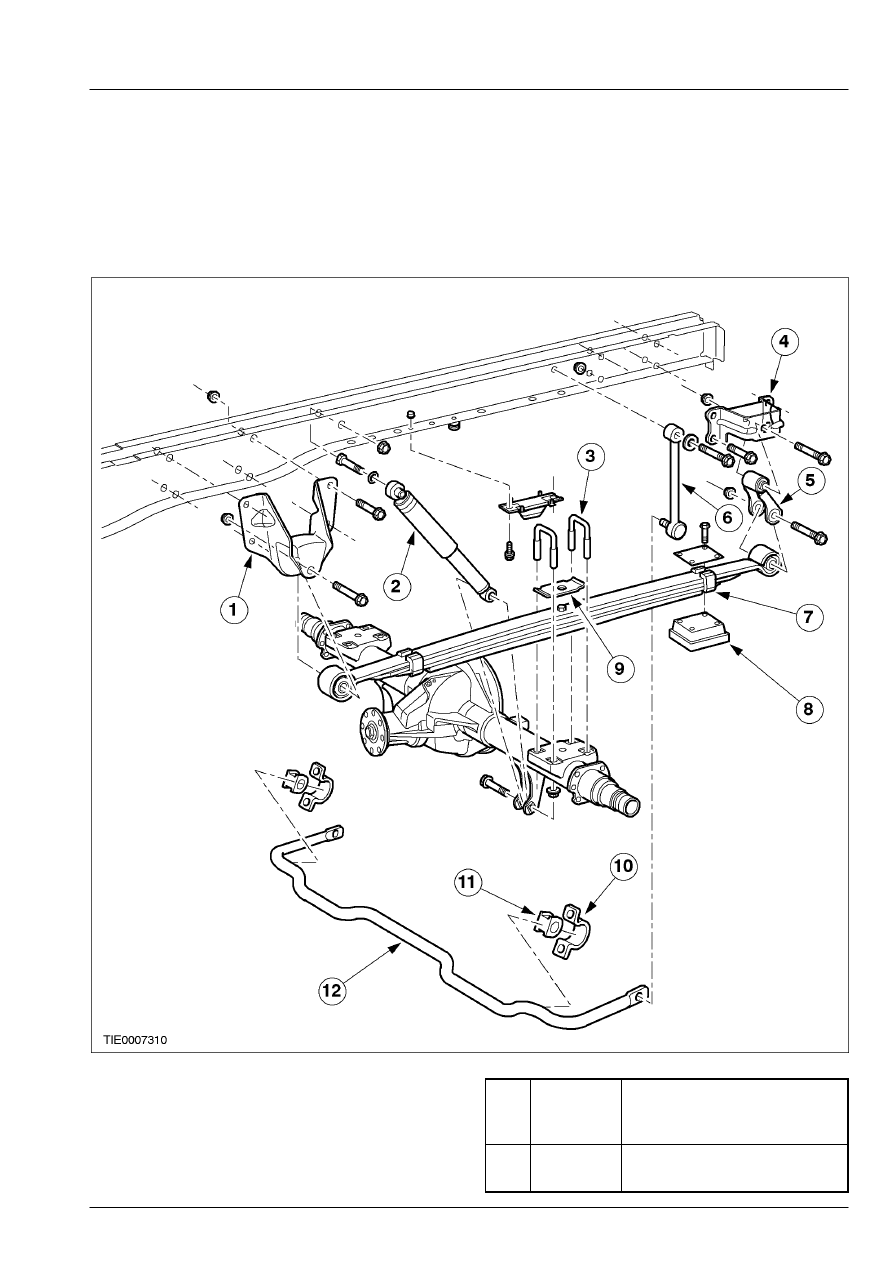

Автомобили с двигателем 2.4L Diesel или  двигателем 2.3L, кроме 4,25-тонного варианта  "шасси" с одиночной
кабиной






Поз.



№

Запасной

Части



Наименование



1 -

Передний кронштейн
крепления  рессоры

204-02-4

Задняя подвеска 204-02-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



2 -

Амортизатор

3 -

U-образные болты

4 -

Задний кронштейн крепления
рессоры

5 -

Кронштейн рессоры

6 -

Соединительный рычаг
стабилизатора  поперечной
устойчивости (при наличии)

7 -

Рессора

Поз.



№

Запасной

Части



Наименование



8 -

Динамический демпфер

9 -

Направляющая пластина

10 -

Зажим стабилизатора
поперечной  устойчивости
(при наличии)

11 -

Втулка стабилизатора
поперечной  устойчивости
(при наличии)

12 -

Стабилизатор поперечной
устойчивости  (при наличии)



204-02-5

Задняя подвеска 204-02-5



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

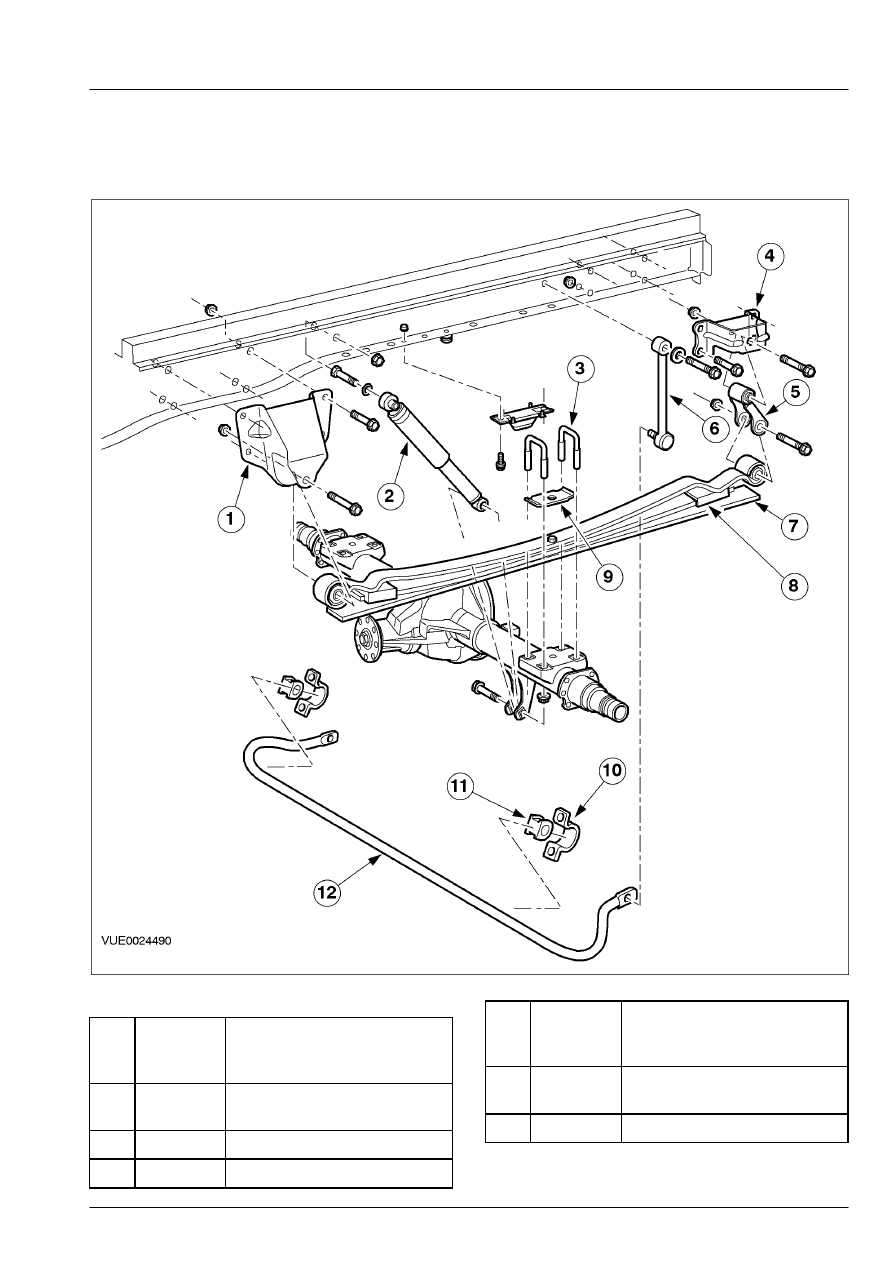

4.25-тонный вариант "шасси" с одиночной  кабиной и двигателем 2.4L Diesel






Поз.



№

Запасной

Части



Наименование



1 -

Передний кронштейн
крепления  рессоры

2 -

Амортизатор

3 -

U-образные болты

Поз.



№

Запасной

Части



Наименование



4 -

Задний кронштейн крепления
рессоры

5 -

Кронштейн рессоры
