204-01-32

Передняя подвеска 204-01-32



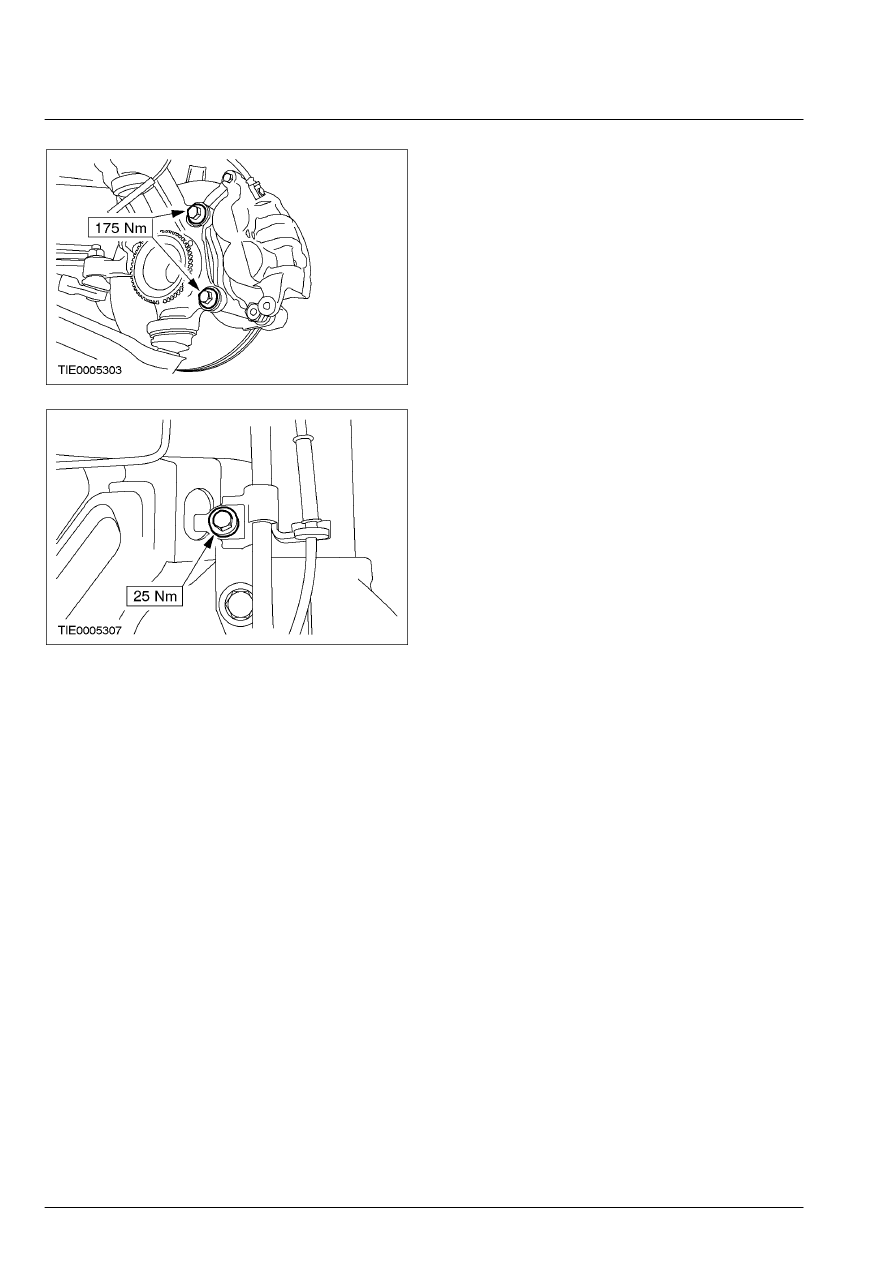

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)





204-01-33

Передняя подвеска 204-01-33



РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Стойка в сборе с пружиной (14 783 4)



Специальный инструмент





Приспособление для сжатия
цилиндрических пружин
204-167 (14-042)



Переходники для 204-167
204-167-01 (14-042-01)



Разборка

1.

ПРЕДУПРЕЖДЕНИЕ: Пружина

находится в очень напряженном
состоянии; всегда будьте аккуратны!.
Неследование этому указанию  может
привести к травматическим
последствиям.

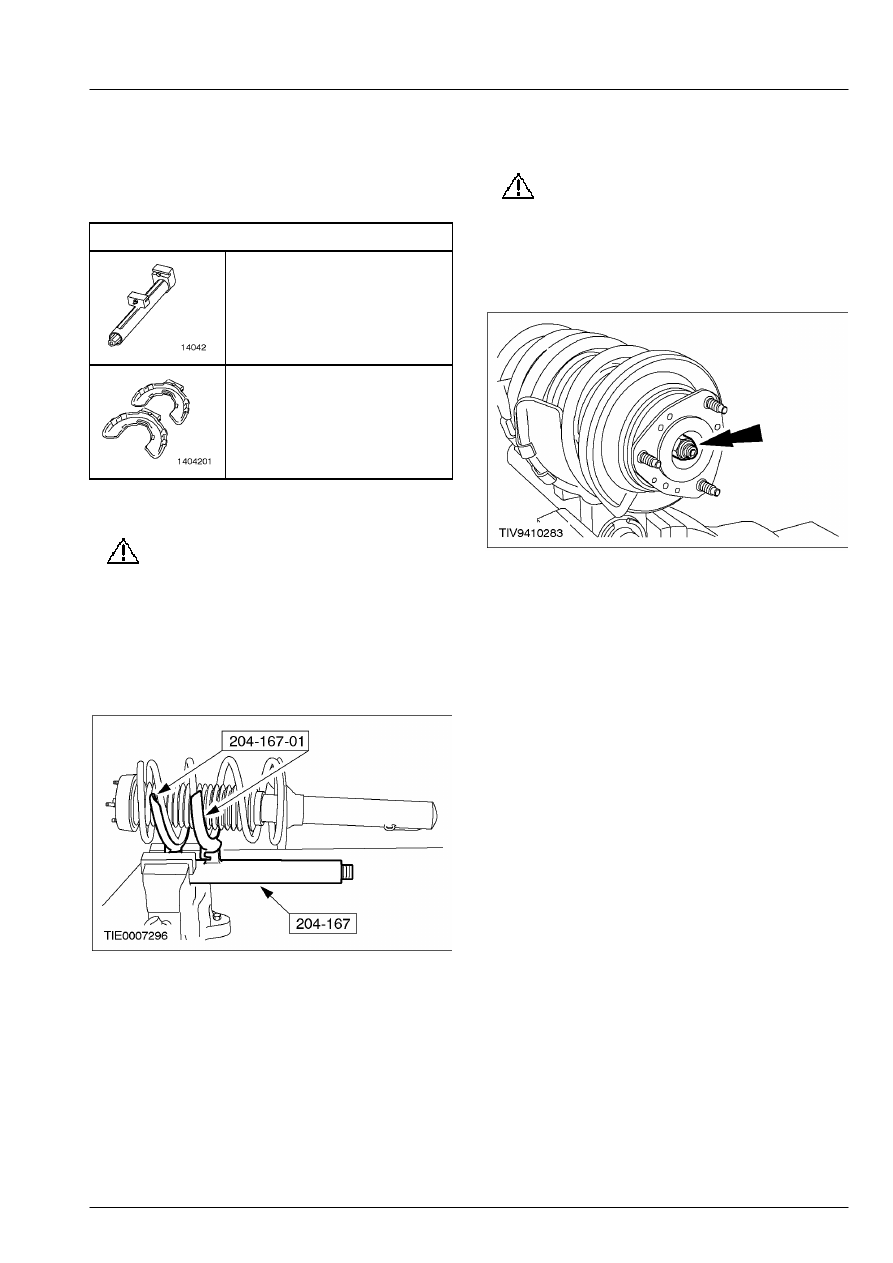

    Используя специальные инструменты,

сожмите пружину.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы

предотвратить проворачивание  штока
поршня, используйте торцовый ключ
типа Allen.

    Отпустите гайку крепления упорного

подшипника.







204-01-34

Передняя подвеска 204-01-34



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



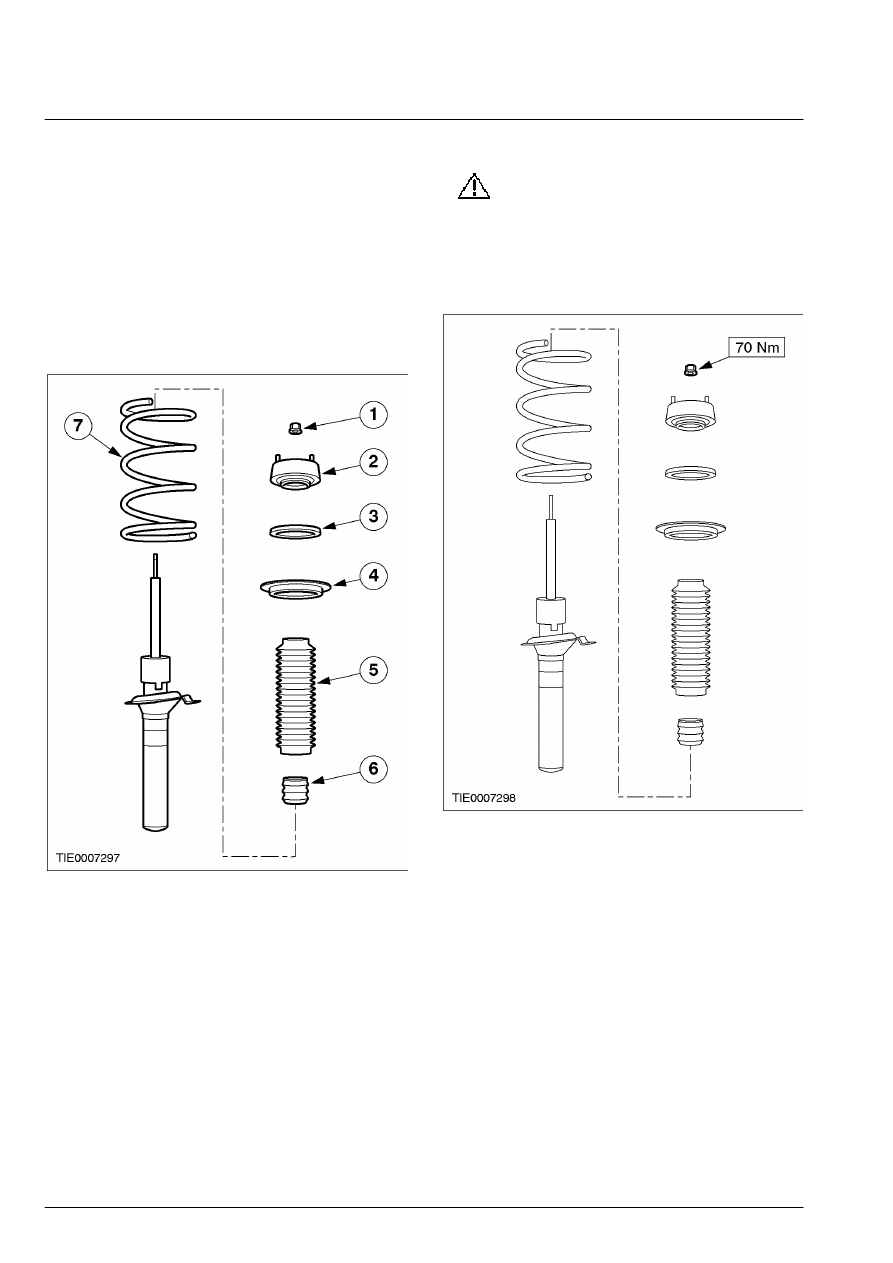

3.  Разберите стойку в сборе с пружиной.

       1. Снимите гайку крепления упорного

подшипника.

       2. Снимите верхнюю опору.
       3. Снимите упорный подшипник.
       4. Снимите седло пружины.
       5. Снимите чехол.
       6. Снимите ограничитель динамического

прогиба.

       7. Снимите пружину.







Сборка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Концы

пружины должны правильно
располагаться в соответствующих
седлах.

    При сборке повторите процедуру  разборки в

обратной последовательности.







204-02-1

Задняя подвеска 204-02-1



РАЗДЕЛ 204-02 Задняя подвеска

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



204-02-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Задняя подвеска ................................................................................................................................



204-02-3

ДИАГНОСТИКА И ПРОВЕРКИ





Задняя подвеска ................................................................................................................................



204-02-8

СНЯТИЕ И УСТАНОВКА





Стабилизатор поперечной устойчивости ................................................................ (15 752 0)



204-02-9



Неразрезной мост....................................................................................................... (15 231 0)



204-02-10



Кулак колеса............................................................................................................... (15 366 0)



204-02-13



Пружина...................................................................................................................... (15 621 0)



204-02-16
