Ford Transit (2001 год). Руководство - часть 252

204-00-15

Подвеска - Общая информация 204-00-15



ОБЩИЕ ПРОЦЕДУРЫ



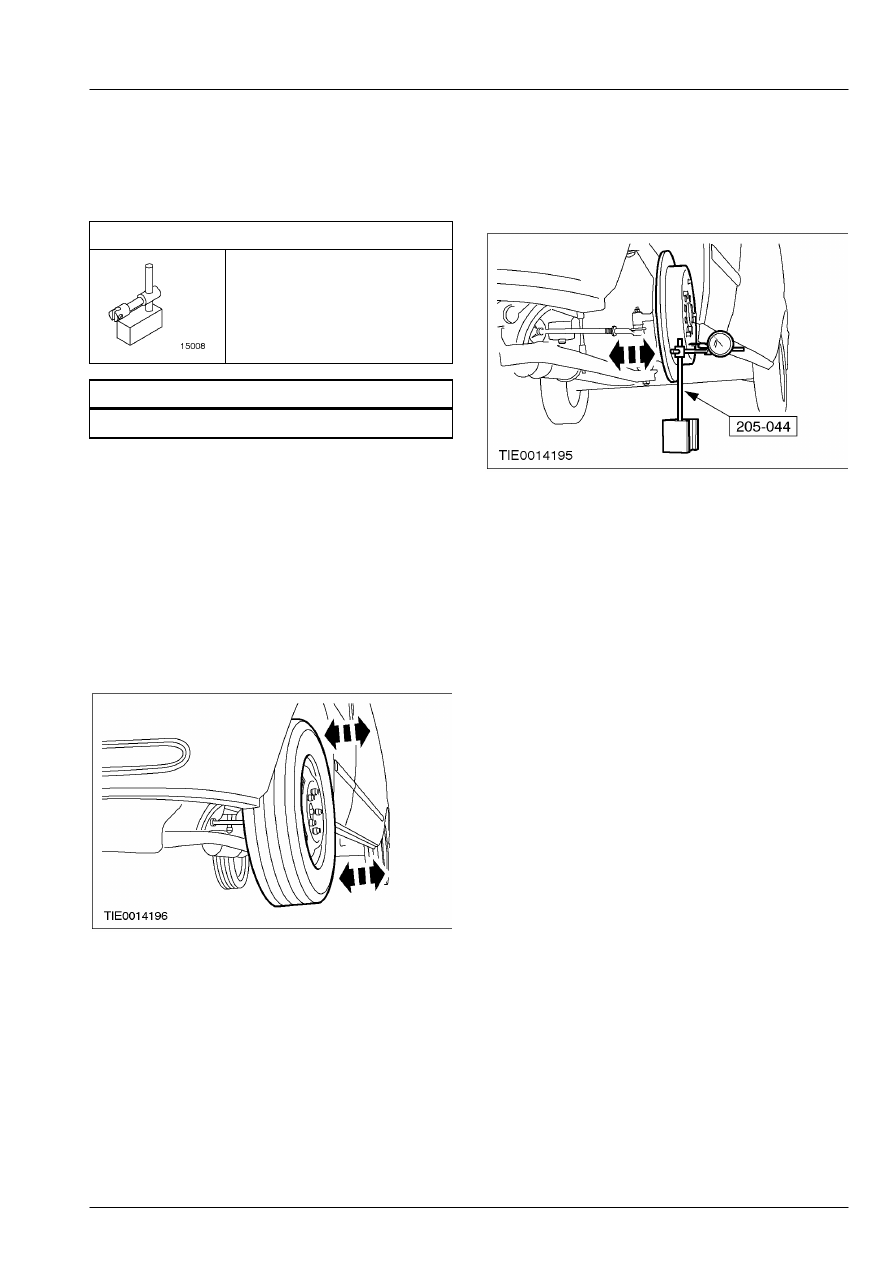

Осмотр подшипников колеса (14 002 0)



Специальный инструмент





Штатив для циферблатного
индикатора
205-044 (15-008)



Общее оборудование





Циферблатный индикатор



Проверка

1. ПРИМЕЧАНИЕ: Не путайте люфт в шаровом

шарнире  нижнего рычага с люфтом
подшипника.

    Поднимите и подоприте передок

автомобили.  За дополнительной
информацией обратитесь к Разделу 100-02.

 2.  Проверьте на наличие слабины в

подшипниках передних колес, покачивая
колеса сверху и снизу.









3.  Быстро повращайте колеса руками и

удостоверьтесь в том, что колеса вращаются
плавно без шума в подшипниках.

 4.  Снимите суппорт переднего тормоза и

опорную пластину.   За дополнительной
информацией обратитесь к Разделу 206-03.

 5.  Установите соответствующий

циферблатный индикатор  на штативе или
эквивалент напротив ступицы  колеса,
затем подвигайте ступицу колеса на  себя/ от
себя.   Измерьте осевой зазор ступицы в
сборе с  подшипником переднего колеса.

Наличие осевого зазора не допускается.
Если осевой зазор имеется, установите
новые подшипники колеса.









6.  Установите суппорт переднего тормоза.   За

дополнительной информацией обратитесь к
Разделу 206-03.

204-01-1

Передняя подвеска 204-01-1



РАЗДЕЛ 204-01 Передняя подвеска

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



204-01-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Передняя подвеска............................................................................................................................



204-01-3

ДИАГНОСТИКА И ПРОВЕРКИ





Передняя подвеска............................................................................................................................



204-01-5

СНЯТИЕ И УСТАНОВКА





Ступица колеса — 2.3L/2.4 л дизель....................................................................... (14 371 0)



204-01-6



Ступица колеса — 2.0 л дизель ............................................................................... (14 371 0)



204-01-9



Подшипник колеса..................................................................................................... (14 411 0)



204-01-12



Нижний рычаг ............................................................................................................ (14 706 0)



204-01-13



Штанга и соединительный рычаг стабилизатора ..........................................................................



204-01-15



Втулка нижнего рычага............................................................................................. (14 724 0)



204-01-17



Кулак колеса............................................................................................................... (14 343 0)



204-01-19



Шаровый шарнир нижнего рычага .......................................................................... (14 735 0)



204-01-23



Стойка в сборе с пружиной со стороны водителя .................................................. (14 781 0)



204-01-27



Стойка в сборе с пружиной со стороны пассажира................................................ (14 781 0)



204-01-30

РАЗБОРКА И СБОРКА





Стойка в сборе с пружиной....................................................................................... (14 783 4)



204-01-33



204-01-2

Передняя подвеска 204-01-2



СПЕЦИФИКАЦИИ

Спецификация моментов затяжки



Наименование



Нм



Фунт-фут



Фунт-дюйм



Гайка крепления нижнего шарового  шарнира 150 111  -
Стяжной болт кулака колеса 90

66

-

Гайка крепления полуоси 400

296

-

Болт крепления датчика скорости  колеса 8

-

71

Гайка крепления соединительного  рычага
стабилизатора поперечной  устойчивости к
нижнему рычагу

25 18  -

Гайки крепления верхней опоры 30

22

-

Гайка крепления упорного  подшипника 70

52

-

Болты крепления опорной подушки  коробки
передач к поперечине переднего  моста

55 41  -

Болты крепления анкерной пластины  суппорта
тормоза

175 129  -

Задний болт крепления нижнего рычага к
поперечине переднего моста

250 184  -

Передний болт крепления нижнего рычага  к
поперечине переднего моста

175 129  -

Зажимные болты стабилизатора  поперечной
устойчивости

30 22  -

Гайка крепления наконечника рулевой  тяги 80 59 -
Болты крепления ступицы колеса 53

39

-

Болты крепления тормозного диска 69

51

-



204-01-3

Передняя подвеска 204-01-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

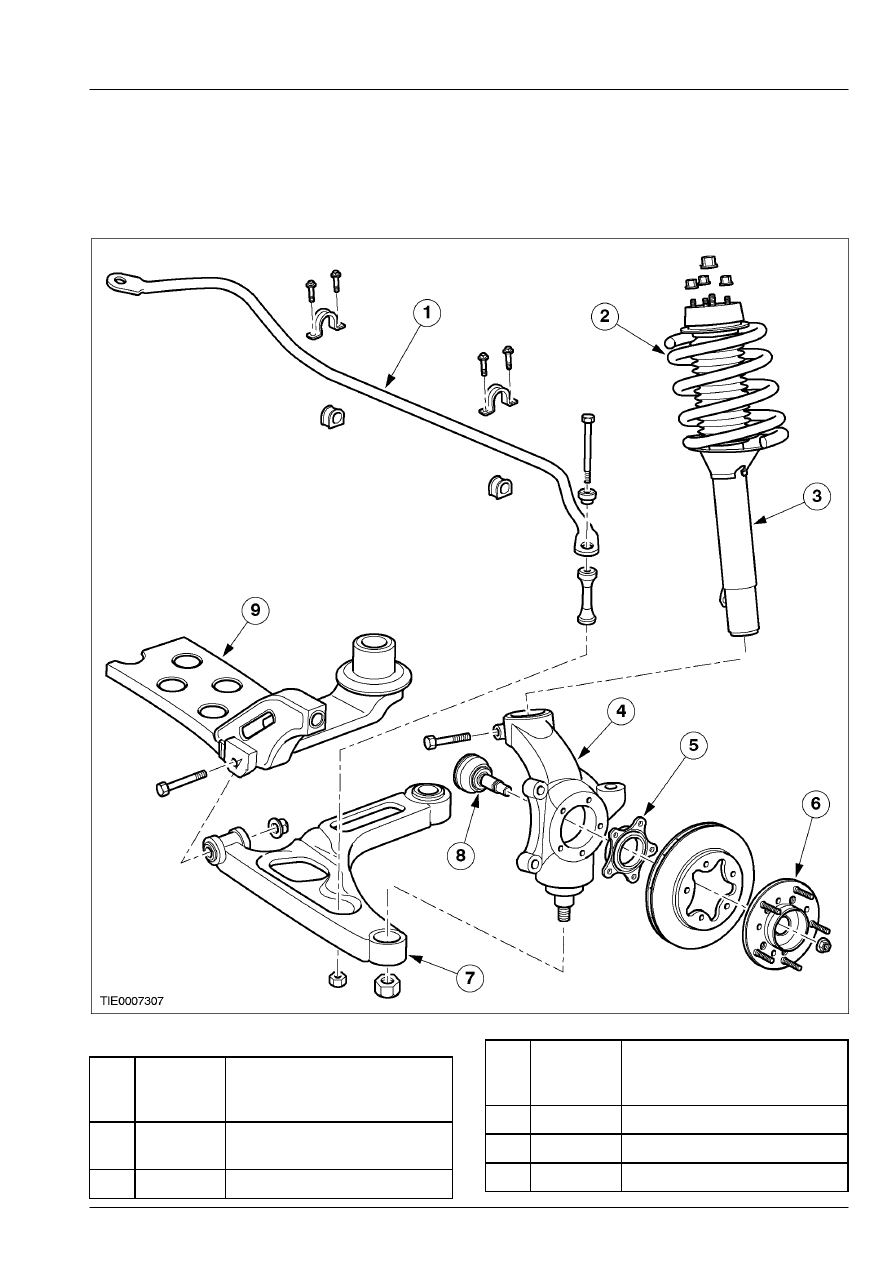

Передняя подвеска








Поз.



№

Запасной

Части



Наименование



1

Стабилизатор поперечной
устойчивости

2

Пружина

Поз.



№

Запасной

Части



Наименование



3

Стойка

4

Поворотный кулак

5

Подшипник колеса
