204-00-11

Подвеска - Общая информация 204-00-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



НАЙДИТЕ и ОТМЕТЬТЕ место
минимального  биения на колесе и
УСТАНОВИТЕ шину на  колесо, подогнав
под отмеченное место  "точку"
максимального биения на шине.
ОТБАЛАНСИРУЙТЕ колесо в сборе с
шиной.  ПРОВЕРЬТЕ правильность работы
системы.



→

→

→

→ Нет



УСТАНОВИТЕ новое колесо.  ПРОВЕРЬТЕ
биение нового колеса.  Если биение нового
колеса не  соответствует спецификации,
НАЙДИТЕ и  ОТМЕТЬТЕ место
минимального биения.  УСТАНОВИТЕ
шину, подогнав "точку"  максимального
биения шины под место  максимального
биения колеса.  ОТБАЛАНСИРУЙТЕ колесо
в сборе с шиной.  УСТАНОВИТЕ колесо на
автомобиль.  ПРОВЕРЬТЕ правильность
работы  системы.

D9: ПРОВЕРКА БИЕНИЯ СТУПИЦ ЗАДНИХ  КОЛЕС







 1  Снимите заднее колесо.    За дополнительной

информацией обратитесь к Разделу 204-04.

    -   Снимите тормозной барабан.    За

дополнительной информацией обратитесь к
Разделу 206-02.

    -   Измерьте торцевое биение фланца  ступицы

колеса (большее, чем 0.254 мм [0.010  дюйма]).



• Соответствуют ли результаты измерения
спецификациям?



→

→

→

→ Да





Перейдите к D10





→

→

→

→ Нет



УСТАНОВИТЕ новую ступицу заднего
колеса.    За дополнительной информацией
обратитесь к Разделу 204-02. РОВЕРЬТЕ
правильность работы системы.

D10: ПРОВЕРКА БИЕНИЯ СТУПИЦ ПЕРЕДНИХ  КОЛЕС







 1  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

    -   Измерьте радиальное биение ступицы

переднего колеса (большее, чем 0.05 мм [0.002
дюйма]).



• Соответствуют ли результаты измерения
спецификации?



→

→

→

→ Да





Перейдите к D11





→

→

→

→ Нет

204-00-12

Подвеска - Общая информация 204-00-12



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новую ступицу переднего
колеса.    За дополнительной информацией
обратитесь к Разделу 204-01. ПРОВЕРЬТЕ
правильность работы системы.

D11: ПРОВЕРКА БАЛАНСИРОВКИ КОЛЕС







 1  Отбалансируйте все колеса.  Выполните

дорожное испытание  автомобиля.



• Ощущается ли вибрация?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 100-04. ПРОВЕРЬТЕ  правильность
работы системы.



→

→

→

→ Нет



ПРОВЕРЬТЕ наличие проблемы  клиента.



Проверки элементов

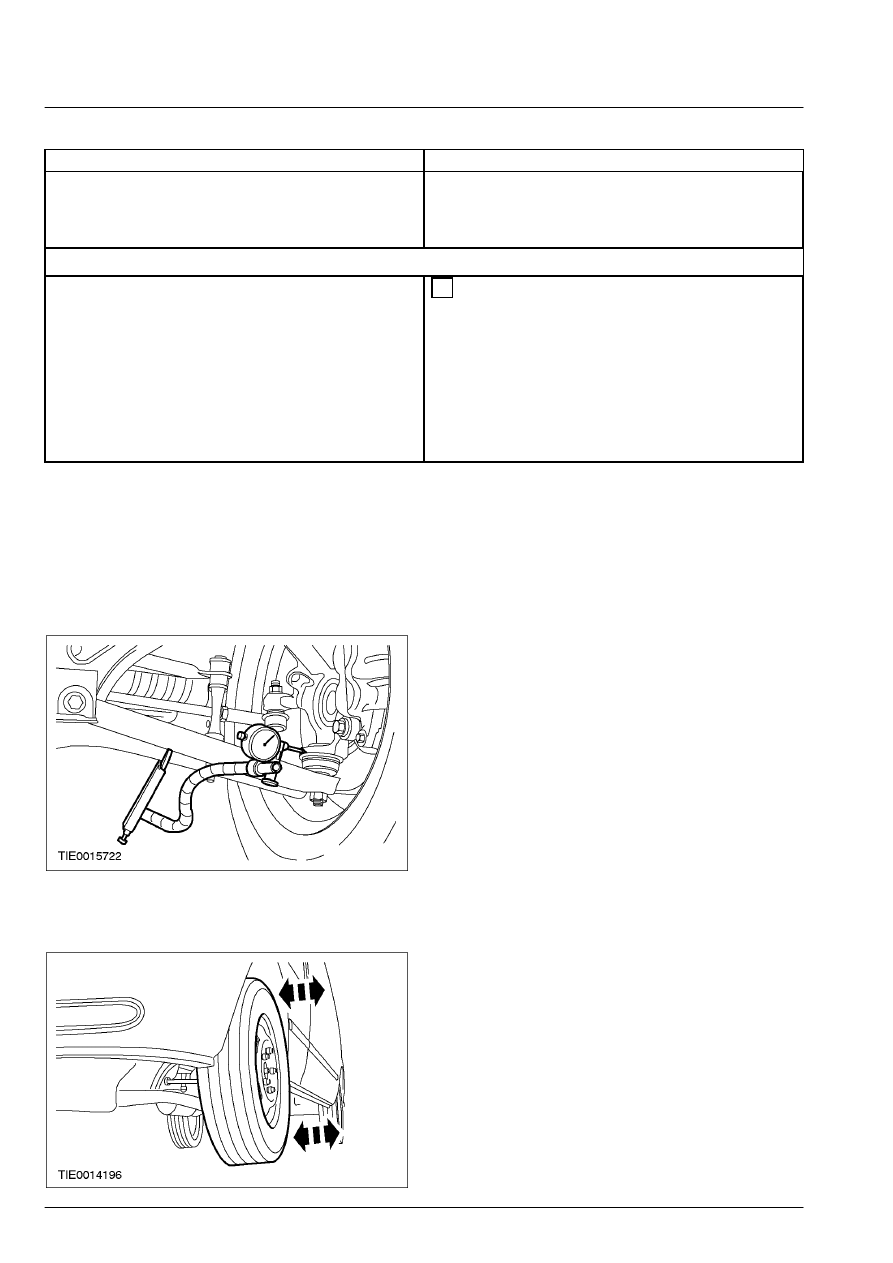

Осмотр шарового шарнира



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.



 2.  Установите циферблатный индикатор на

кулак колеса в месте, подходящем для
проверки нижнего шарового шарнира.



 3.  Измерьте радиальное перемещение  шарового

шарнира при покачивании колеса.  Радиальное
перемещение должно  соответствовать
спецификации.  Если перемещение превышает
норму, установите новый шаровой шарнир.
За дополнительной информацией обратитесь к
Разделу 204-01.

204-00-13

Подвеска - Общая информация 204-00-13



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Регулировка схождения передних колес (14 117 0)



ПРИМЕЧАНИЕ: Проверку и последующую
регулировку  схождения передних колес следует
выполнять  на ровной горизонтальной
поверхности и в  соответствии с инструкциями
изготовителя  используемого оборудования для
регулировки развала-схождения колес.

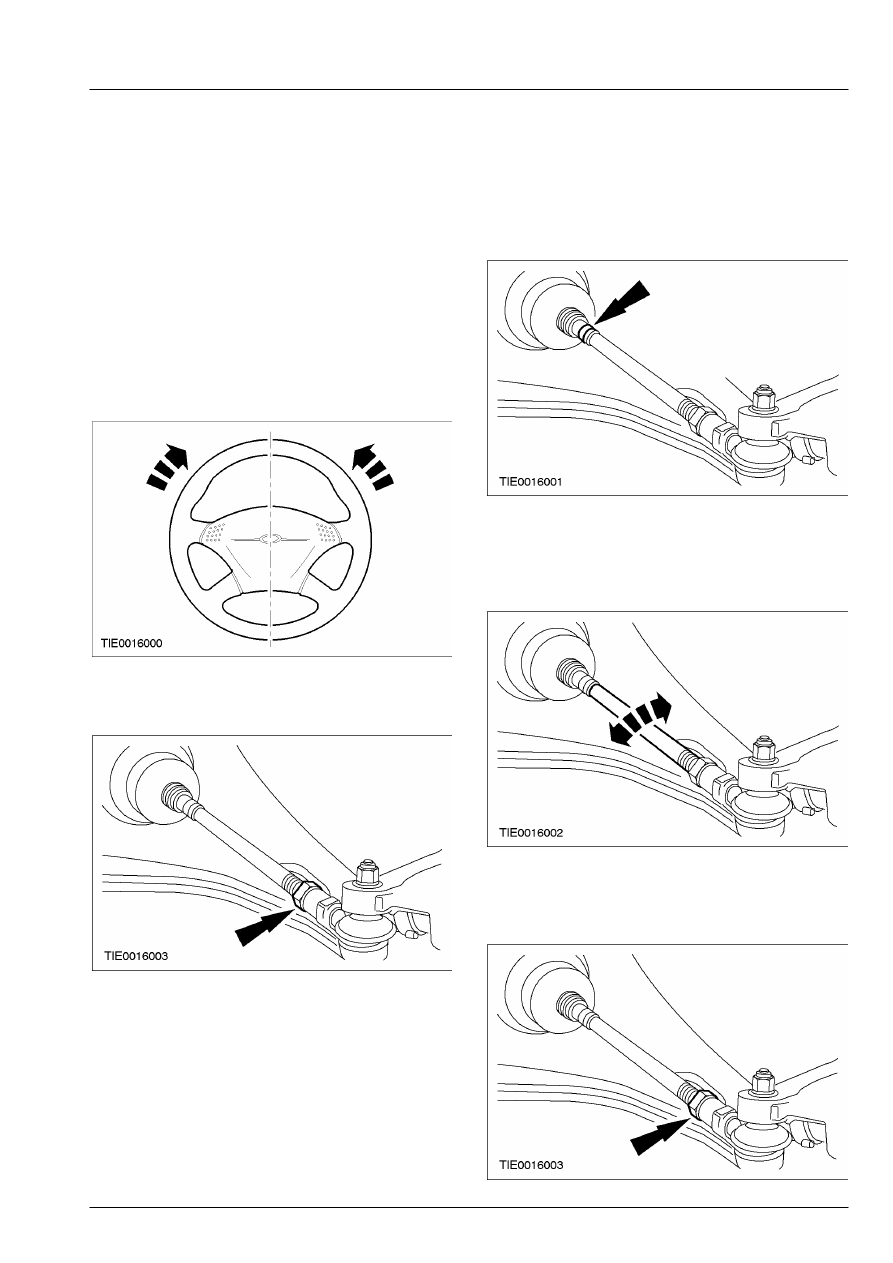

 1.  Установите рулевой механизм в

центральное положение и заблокируйте его
в  этом положении.









2.  Отпустите контргайки наконечников

рулевых тяг.









3.  Снимите наружные зажимы чехла рулевого

механизма.









4.  Чтобы отрегулировать схождение колес,

поверните рулевые тяги на равное
количество оборотов или по часовой стрелке
или против часовой стрелки.









5.  Затяните контргайки наконечников

рулевых тяг.  За дополнительной
информацией обратитесь к Разделу 211-03.







204-00-14

Подвеска - Общая информация 204-00-14



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)



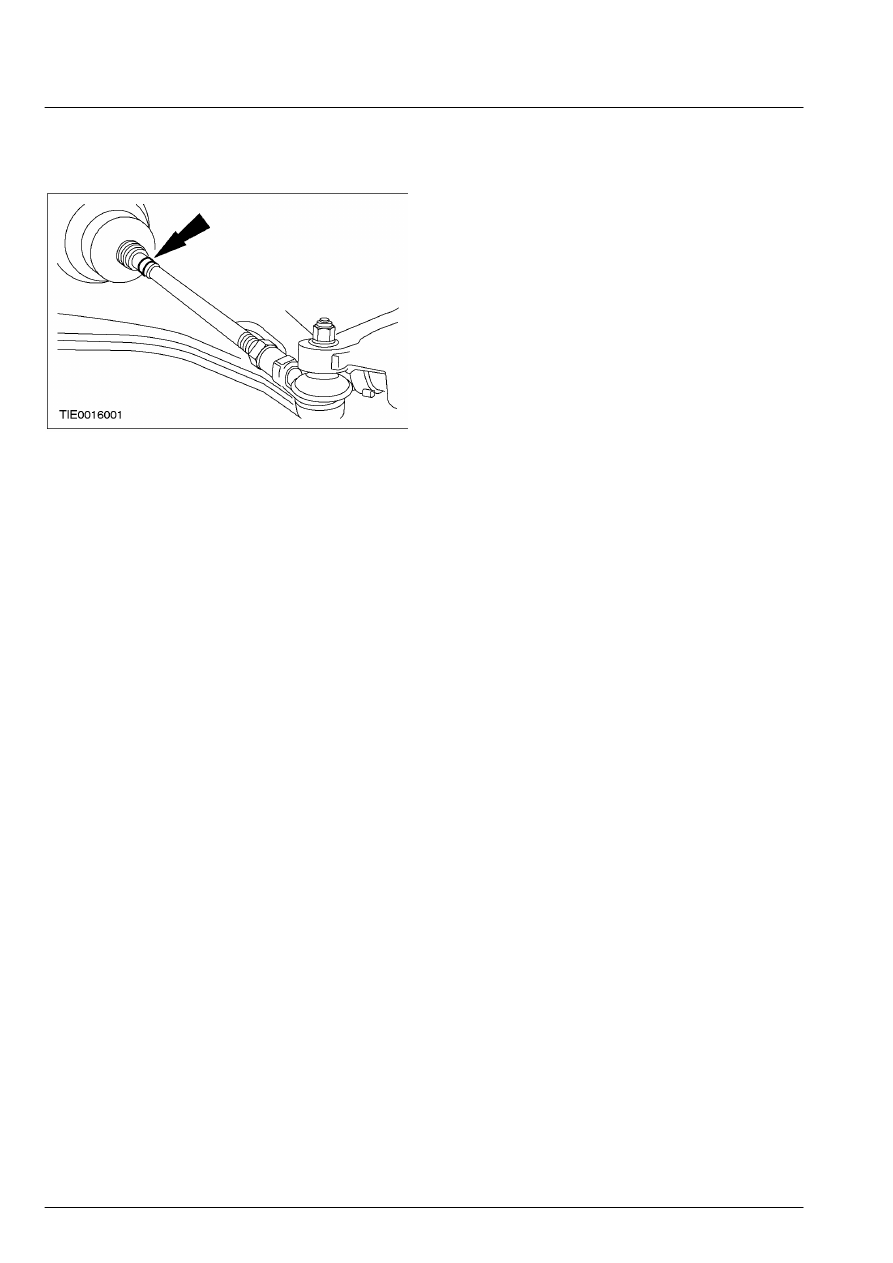

6.  Установите наружные зажимы чехла

рулевого механизма.









7.  Проверьте схождение колес.
