Ford Transit (2001 год). Руководство - часть 244

303-14-1

Электронные органы управления 303-14-1



РАЗДЕЛ 303-14 Электронные органы управления

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-14-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Электронные органы управления....................................................................................................



303-14-3

ДИАГНОСТИКА И ПРОВЕРКИ





Электронные органы управления....................................................................................................



303-14-9

Осмотр и проверка...........................................................................................................................

303-14-9

СНЯТИЕ И УСТАНОВКА





Датчик положения коленчатого вала (СКР) — 2.4 л дизель................................. (29 230 0)



303-14-10



Датчик положения коленчатого вала (СКР) — 2.0 л дизель................................. (29 230 0)



303-14-11



Датчик скорости автомобиля (VSS) — 2.4 л дизель.............................................. (33 654 0)



303-14-12



Датчик скорости автомобиля (VSS) — 2.0 л дизель.............................................. (33 654 0)



303-14-13



Модуль управления силовым агрегатом (РСМ) ..................................................... (29 200 0)



303-14-14



Датчик температуры головки цилиндров (СНТ) — 2.4 л дизель ................................................



303-14-16



Датчик температуры головки цилиндров (СНТ) — 2.0 л дизель ................................................



303-14-17



303-14-2

Электронные органы управления 303-14-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болт крепления датчика положения  коленчатого
вала (CKP)

7 - 62

Болт крепления датчика скорости  автомобиля
(VSS)

9 - 80

Болт крепления штекерного разъема  модуля
управления силовым агрегатом (PCM)

4 - 35

Болт крепления датчика абсолютного  давления в
коллекторе (MAP) - автомобили с  дизельным
двигателем

7 - 62

Датчик температуры головки цилиндров  (CHT) -
автомобили с дизельным двигателем

11 8  -

Болты крепления крышки ремня насоса  усилителя
рулевого управления - автомобили  с дизельным
двигателем

10 - 89

Болты крепления клапана управления  подачей
воздуха в режиме холостого хода (IAC)  -
автомобили с двигателем 2.3L

10 - 89

Датчик температуры охлаждающей  жидкости
двигателя (ECT) - автомобили с  двигателем 2.3L

16 12  -

Датчик указателя температуры  охлаждающей
жидкости двигателя (ECT) -  автомобили с
двигателем 2.3L

6 - 53

Болт крепления датчика положения
распределительного вала (CMP) - автомобили с
двигателем 2.3L

5 - 44



303-14-3

Электронные органы управления 303-14-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Электронные органы управления



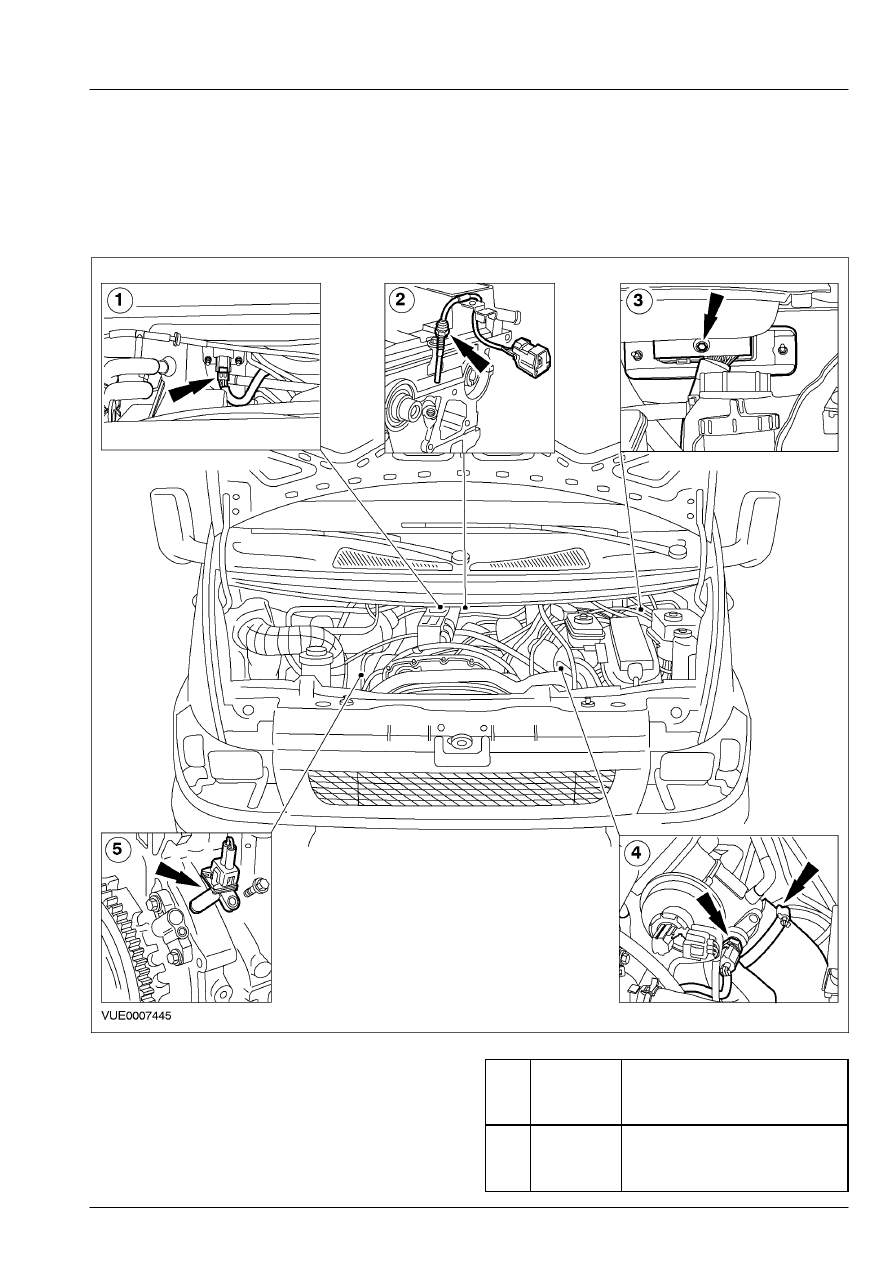

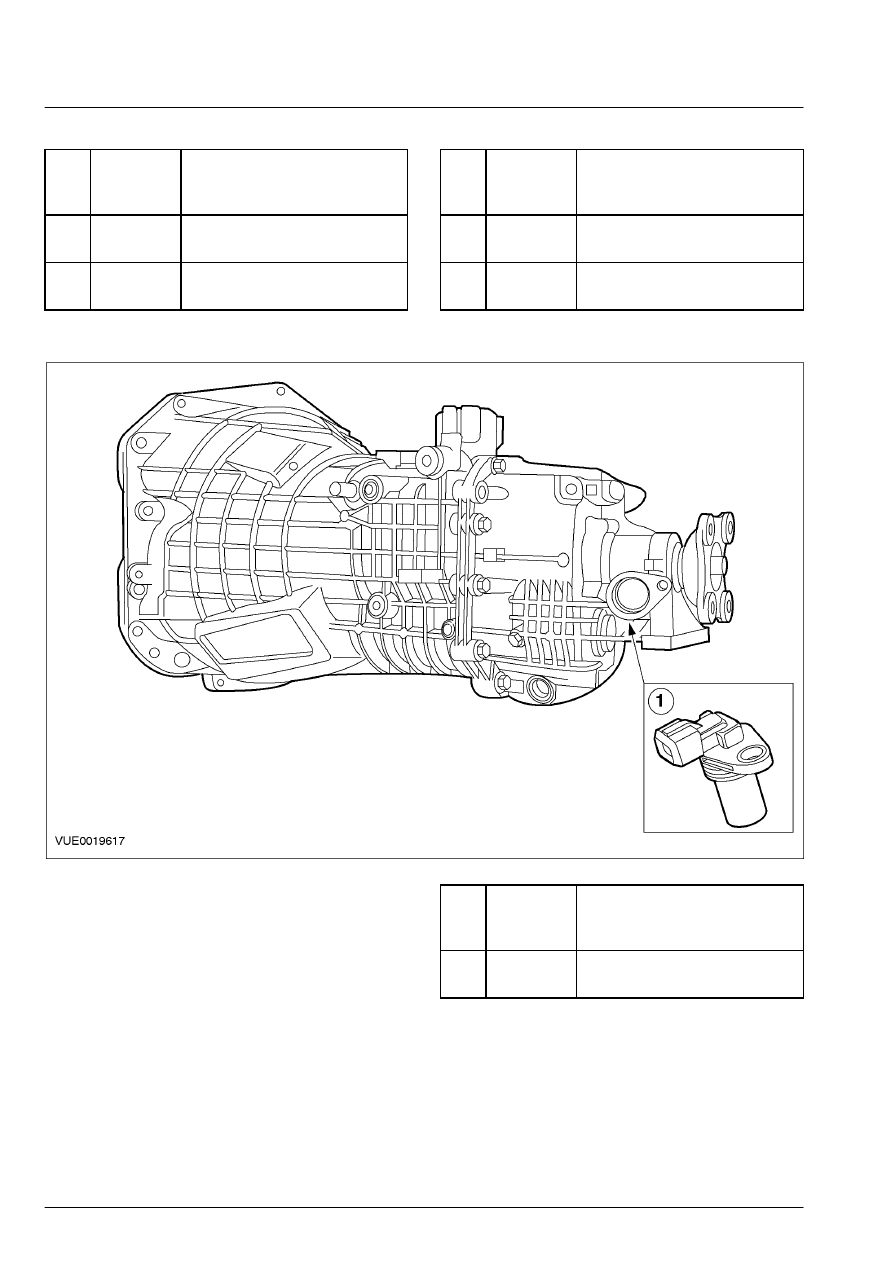

Автомобили с двигателем 2.4L Diesel






Поз.



№

Запасной

Части



Наименование



1

Датчик абсолютного
давления в  коллекторе
(MAP)

303-14-4

Электронные органы управления 303-14-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



2

Датчик температуры головки
цилиндров  (СНТ)

3

Модуль управления силовым
агрегатом  (РСМ)

Поз.



№

Запасной

Части



Наименование



4

Датчик температуры
воздухозабора  (IAT)

5

Датчик положения
коленчатого вала  (CKP)



Автомобили с двигателем 2.4L Diesel






Поз.



№

Запасной

Части



Наименование



1

Датчик скорости автомобиля
(VSS)
