303-13-3

Контроль за парами топлива 303-13-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

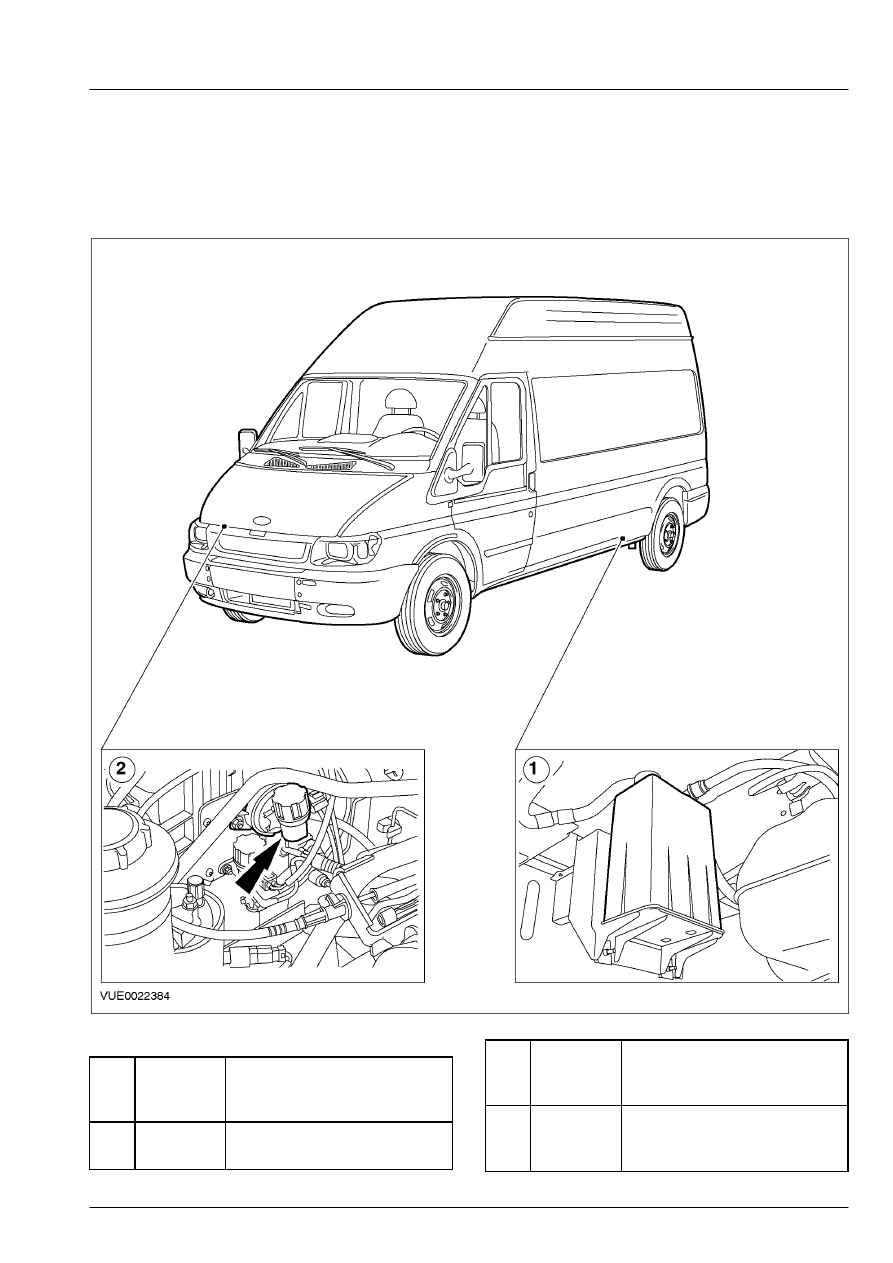

Контроль за парами топлива








Поз.



№

Запасной

Части



Наименование



1

Угольный фильтр системы
контроля за  парами топлива

Поз.



№

Запасной

Части



Наименование



2

Клапан очищения угольного
фильтра  системы контроля
за парами топлива



303-13-4

Контроль за парами топлива 303-13-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Контроль за парами топлива



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Вакуумная

магистраль (и)

  –  Магистраль (и)

паров топлива

  –  Угольный фильтр

системы контроля за
парами топлива

  –  Клапан очищения

угольного фильтра
системы контроля за
парами топлива



–  Плавкий

предохранитель (и)

  –  Жгут

электропроводки

  –  Электрический

штекерный разъем
(ы)




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и для
выполнения диагностики обратитесь к WDS.

303-13-5

Контроль за парами топлива 303-13-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

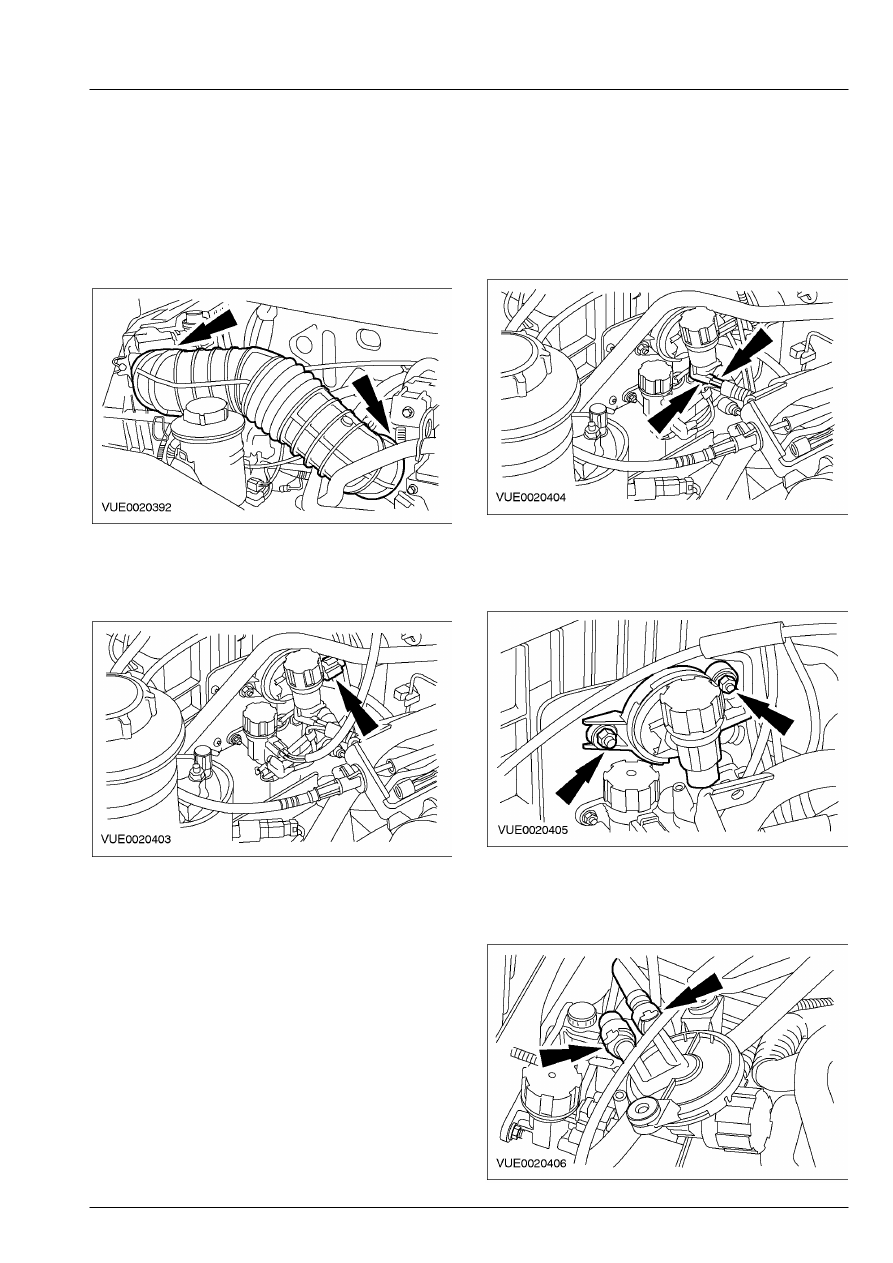

Клапан продувки угольного фильтра системы контроля за парами топлива (33 772 0)



Снятие



1.  Снимите выпускной трубопровод

воздушного фильтра.









2.  Рассоедините штекерный разъем клапана

очищения угольного фильтра системы
контроля за парами топлива.









3.  Отсоедините вакуумные магистрали от

клапана очищения угольного фильтра
системы  контроля за парами топлива.









4.  Снимите гайки крепления клапана

очищения угольного фильтра системы
контроля за парами топлива.









5.  Рассоедините магистрали паров топлива.

За дополнительной информацией
обратитесь к Разделу 310-00.







303-13-6

Контроль за парами топлива 303-13-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Снимите клапан очищения угольного

фильтра системы контроля за парами
топлива.

Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.
