303-04A-21

Подача топлива и органы управления — 2.4 л дизель 303-04A-21



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие







• Износ или повреждение

масляного  насоса.

 • Износ или повреждение цепи

газораспределительного
механизма или  звездочки.

 • Серьезная неисправность

двигателя  механического
характера.



• За дополнительной информацией

обратитесь к Разделу 303-01A /
303-01B / 303-01C.



• Детонация двигателя при

ускорении и  горит контрольная
лампа свечей  подогрева



• Зарегистрирован DTC.



• ПРОВЕРЬТЕ, горит ли

контрольная лампа  свечей
подогрева при запуске двигателя
и  затем гаснет и остается
выключенной.  Если контрольная
лампа свечей  подогрева
начинает мигать, ОБРАТИТЕСЬ
к  WDS.



• Детонация двигателя при

ускорении



• Распределение впрыскивания

топливного  насоса высокого
давления.



• ОБРАТИТЕСЬ к WDS.





• Топливные форсунки



• Проверьте топливные форсунки

у  специалиста по системам
впрыскивания топлива.  При
необходимости ОЧИСТИТЕ или
УСТАНОВИТЕ новый комплект
форсунок, но  только после того,
как форсунки будут  проверены
соответствующим
специалистом.





• Серьезная неисправность

двигателя  механического
характера.



• За дополнительной информацией

обратитесь к Разделу 303-01A /
303-01B / 303-01C.





• Распределительный поршень

топливного  насоса высокого
давления.

 • Топливный насос высокого

давления



• ОБРАТИТЕСЬ к WDS.



• Повышенный расход топлива и

горит  контрольная лампа свечей
подогрева



• Зарегистрирован DTC.



• ПРОВЕРЬТЕ, горит ли

контрольная лампа  свечей
подогрева при запуске двигателя
и  затем гаснет и остается
выключенной.  Если контрольная
лампа свечей  подогрева
начинает мигать, ОБРАТИТЕСЬ
к  WDS.

303-04A-22

Подача топлива и органы управления — 2.4 л дизель 303-04A-22



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Повышенный расход топлива



• Заедание тормозов,

перегруженность  автомобиля
или чрезмерное
аэродинамическое
сопротивление (багажники,
установленные на крыше,
буксировка и  т.д).



• ПРОВЕРЬТЕ систему тормозов.

За дополнительной информацией
обратитесь к Разделу 206-00.

 • РАССКАЖИТЕ клиенту о

влиянии  перегруженности
автомобиля и
аэродинамического
сопротивления на расход
топлива.





• Закупорка фильтрующего

элемента  воздушного фильтра.



• ВЫПОЛНИТЕ Проверку

фильтрующего  элемента
воздушного фильтра.    За
дополнительной информацией
обратитесь к Разделу 303-12.





• Закупорка элемента топливного

фильтра.



• ВЫПОЛНИТЕ Проверку

элемента  топливного фильтра.
За дополнительной информацией
обратитесь к Разделу 310-00.





• Протечки в топливной системе



• ПРОВЕРЬТЕ систему на наличие

протечки  (ек) топлива.  При
необходимости
ОТРЕМОНТИРУЙТЕ  систему.





• Датчик CHT.

 • MAP.



• ОБРАТИТЕСЬ к WDS.





• Неправильный тип моторного

масла.



• УСТАНОВИТЕ новый масляный

фильтр и  залейте моторное
масло 5W/30.





• Низкий уровень моторного

масла.



• Проверьте уровень моторного

масла.  При необходимости
ЗАЛЕЙТЕ моторное  масло.





• Износ или проскальзывание

сцепления.



• За дополнительной информацией

обратитесь к Разделу 308-01A /
308-01B.





• Генератор.



• За дополнительной информацией

обратитесь к Разделу 414-00.

303-04A-23

Подача топлива и органы управления — 2.4 л дизель 303-04A-23



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие







• Заедание клапана EGR в

открытом  положении.



• ОТСОЕДИНИТЕ вакуумную

магистраль от  нижней
вакуумной магистрали
вакуумного  клапана
переключения EGR и запустите
двигатель.  Используя ручной
вакуумный/  нагнетательный
насос, ПРОВЕРЬТЕ наличие
вакуума.  ПОДСОЕДИНИТЕ
вакуумную  магистраль и
ОТСОЕДИНИТЕ вакуумную
магистраль клапана EGR.
ПРОВЕРЬТЕ наличие вакуума.
Если вакуум отсутствует,
УСТАНОВИТЕ новый
вакуумный клапан
переключения EGR.  Если
вакуум присутствует,
ПРИЛОЖИТЕ  вакуум к клапану
EGR и ПРОВЕРЬТЕ, держит ли
он вакуум.  Если клапан EGR не
держит вакуум,  УСТАНОВИТЕ
новый клапан EGR.  Если клапан
EGR держит вакуум,
ОБРАТИТЕСЬ  к WDS.





• Проникновение воздуха в

топливопроводы.



• За дополнительной информацией

обратитесь к Разделу 310-00.





• Распределение впрыскивания

топливного  насоса высокого
давления.



• ОБРАТИТЕСЬ к WDS.





• Неправильные фазы

газораспределения  клапанов.



• За дополнительной информацией

обратитесь к Разделу 303-01A /
303-01B / 303-01C.





• Турбокомпрессор

 • Исполнительное устройство

клапана  обхода турбины
турбокомпрессора.



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Низкая компрессия в цилиндрах.



• За дополнительной информацией

обратитесь к Разделу 303-00.





• Топливная форсунка (и)



• Проверьте топливные форсунки

у  специалиста по системам
впрыскивания топлива.  При
необходимости ОЧИСТИТЕ или
УСТАНОВИТЕ новый комплект
форсунок, но  только после того,
как форсунки будут  проверены
соответствующим
специалистом.





• Топливный насос высокого

давления



• ОБРАТИТЕСЬ к WDS.



303-04A-24

Подача топлива и органы управления — 2.4 л дизель 303-04A-24



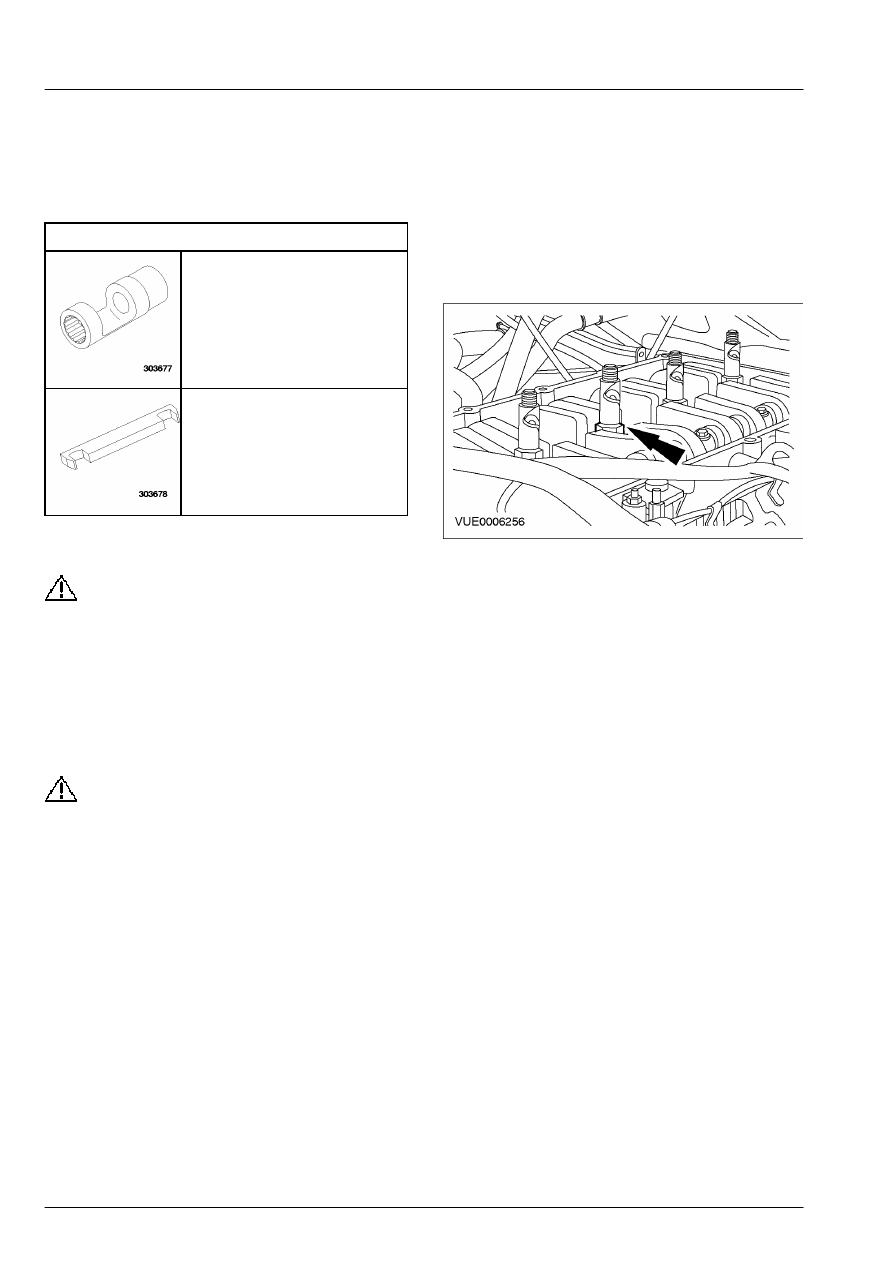

СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Топливные форсунки (23 455 0)



Специальный инструмент



Торцевой ключ для снятия/
установки  топливных
форсунок
303-677 (21-236)

Пластина для выверки
положения  топливных
форсунок
303-678 (21-237)



Снятие

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при работе
с элементами или рядом с  элементами,
имеющими отношение к топливу.  В таких
ситуациях всегда  присутствуют
высокогорючие смеси, которые  могут
воспламениться.  Неследование этим
указаниям в результате может привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для

впрыскивания  дизельного топлива
изготавливается с очень  точными
допусками и с очень малыми зазорами.
Поэтому особенно важно при  работе с
этими элементами соблюдать  абсолютную
чистоту.  Открытые отверстия или
магистрали  всегда следует заглушать,
используя  соответствующие заглушки.

 1.  Снимите крышку клапанного механизма.

За дополнительной информацией
обратитесь к Разделу 303-01A / 303-01B / 303-
01C.

2. ПРИМЕЧАНИЕ: Чтобы снять топливные

форсунки,  следует полностью отпустить
стопорные  втулки топливных форсунок.

    Отпустите стопорные втулки топливных

форсунок и аккуратно снимите топливные
форсунки.
