303-01A-128

Двигатель — 2.4 л дизель 303-01A-128



УСТАНОВКА (ПОДОЛЖЕНИЕ)

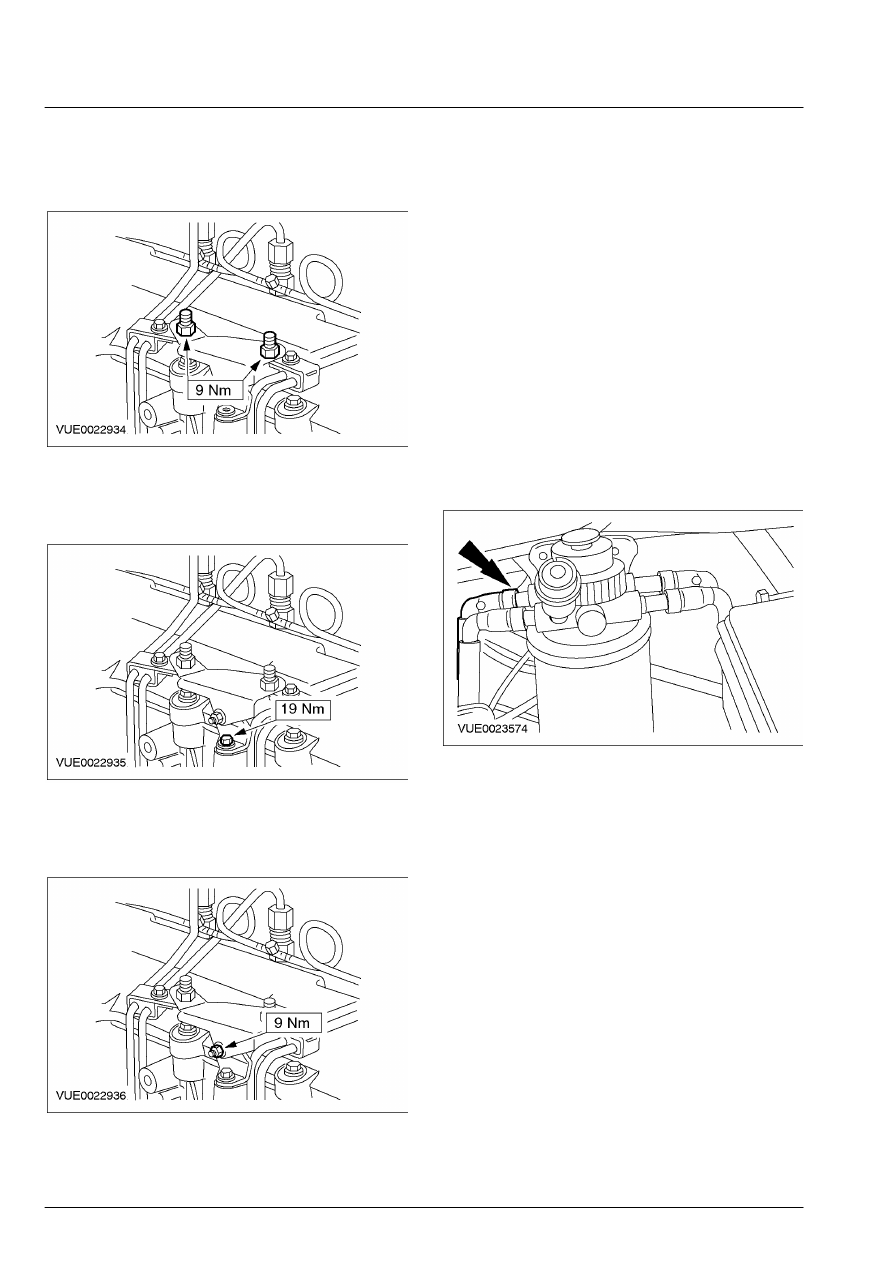

70.  Затяните гайки крепления опорного

кронштейна к питающим
топливопроводам  высокого давления.









71.  Затяните болт крепления опорного

кронштейна питающих топливопроводов
высокого давления к головке цилиндров.









72.  Затяните крепление двух секций  опорного

кронштейна питающих  топливопроводов
высокого давления.







Автомобили с дизельным двигателем 120  л.с.
  73.  Снимите соединительный провод и

состыкуйте штекерный разъем подающего
топливного насоса.

Все автомобили
  74.  Запустите двигатель и плавно в течение

приблизительно 2 - 3 минут поднимите
частоту  вращения коленчатого вала
двигателя до 1000  об/мин, так чтобы в
прозрачной  пластмассовой трубке не
стало видно  пузырьков воздуха.

 75.  Выключите двигатель.
 76.  Снимите прозрачную пластмассовую

трубку.

 77.  Подсоедините к топливному фильтру

возвратный топливопровод, идущий от
топливного насоса высокого давления к
топливному фильтру.







303-01B-1

Двигатель 303-01B-1



РАЗДЕЛ 303-01B Двигатель

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-01-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Двигатель...........................................................................................................................................



303-01-7

ДИАГНОСТИКА И ПРОВЕРКИ





Двигатель...........................................................................................................................................



303-01-8

НА АВТОМОБИЛЕ





Впускной коллектор .................................................................................................. (21 183 0)



303-01-9



Крышка клапанного механизма ............................................................................... (21 141 0)



303-01-11



Переднее масляное уплотнение коленчатого вала ................................................. (21 467 0)



303-01-17



Передняя крышка двигателя..................................................................................... (21 148 0)



303-01-19



Пружины клапанов ...........................................................................................................................



303-01-24



Уплотнения клапанов................................................................................................ (21 238 0)



303-01-26



Клапаны ...................................................................................................................... (21 215 4)



303-01-27



Распределительные валы .......................................................................................... (21 284 0)



303-01-28



Масляное уплотнение распределительного вала.................................................... (21 288 0)



303-01-36



Выпускной коллектор................................................................................................ (21 187 0)



303-01-38



Головка цилиндров.................................................................................................... (21 163 0)



303-01-42



Масляный картер ....................................................................................................... (21 154 0)



303-01-47



Масляный насос ......................................................................................................... (21 714 0)



303-01-49



Заднее масляное уплотнение коленчатого вала...................................................... (21 468 4)



303-01-51

СНЯТИЕ И УСТАНОВКА





Двигатель.................................................................................................................... (21 134 0)



303-01-53

РАЗБОРКА





Двигатель.................................................................................................................... (21 134 8)



303-01-64

РАЗБОРКА И СБОРКА ПОДСБОРОК





Головка цилиндров.................................................................................................... (21 165 6)



303-01-75

СБОРКА





Двигатель.................................................................................................................... (21 134 8)



303-01-76

УСТАНОВКА





Двигатель.................................................................................................................... (21 134 0)



303-01-101



303-01B-2

Двигатель — 2.0 л дизель 303-01B-2



СПЕЦИФИКАЦИИ



Технические характеристики двигателя  - 75 л.с.



Наименование





Код D3FA

Порядок зажигания 1-3-4-2

Диаметр цилиндра 86

мм

Ход поршня 86

мм

Рабочий объем 1998

куб.см

Степень сжатия 19:1

Мощность при 3500 об/мин 55

кВт (75 л.с.)

Крутящий момент при 2000 об/мин 185

Нм

Частота вращения коленчатого вала в  режиме холостого хода 800

об/мин





Технические характеристики двигателя  - 85 л.с.



Наименование





Код F3FA

Порядок зажигания 1-3-4-2

Диаметр цилиндра 86

мм

Ход поршня 86

мм.

Рабочий объем 1998

куб.см

Степень сжатия 19:1

Мощность при 3700 об/мин 63

кВт (85 л.с.)

Крутящий момент при 2100 об/мин 200

Нм

Частота вращения коленчатого вала в  режиме холостого хода 800

об/мин





Технические характеристики двигателя  - 100 л.с.



Наименование





Код ABFA

Порядок зажигания 1-3-4-2

Диаметр цилиндра 86

мм

Ход поршня 86

мм

Рабочий объем 1998

куб.см

Степень сжатия 19:1

Мощность при 4000 об/мин 74

кВт (100 л.с.)

Крутящий момент при 2300 об/мин 230

Нм

Частота вращения коленчатого вала в  режиме холостого хода 800

об/мин





Объемы заполнения, моторное масло



Наименование



л



Первичное заполнение, включая масляный  фильтр 6.72

Заполнение при обслуживании, включая  масляный фильтр 6.40





Размеры блока цилиндров



Наименование



мм



Диаметр цилиндра - класс 1

86.000-86.010

Диаметр цилиндра - класс 2

86.010-86.020

Диаметр цилиндра - класс 3

86.020-86.030

Внутренний диаметр вкладышей коренных  подшипников (в установленном
состоянии),  подшипники №№ 1-4

65.003-65.030

303-01B-3

Двигатель — 2.0 л дизель 303-01B-3



СПЕЦИФИКАЦИИ (ПОДОЛЖЕНИЕ)

Наименование



мм



Внутренний диаметр вкладыша коренного  подшипника №5 (в
установленном  состоянии)

70.004-70.033

Радиальный зазор в коренных  подшипниках, подшипники №№ 1-4

0.033-0.080

Радиальный зазор в коренном подшипнике  № 5

0.034-0.083

Внутренний диаметр отверстия под  коренные подшипники №№ 1-4 - в
вертикальном  направлении

69.504-64.520

Внутренний диаметр отверстия под  коренной подшипник № 5 - в
вертикальном  направлении

74.504-74.520

Внутренний диаметр отверстия под  коренные подшипники №№ 1-4 - в
горизонтальном направлении

69.502-69.525

Внутренний диаметр отверстия под  коренной подшипник № 5 - в
горизонтальном  направлении

74.502-74.525





Размеры поршня



Наименование



мм



Диаметр поршня - класс 1

85.94-85.95

Диаметр поршня - класс 2

85.95-85.96

Диаметр поршня - класс 3

85.96-85.97

Зазор между поршнем и цилиндром 0.05-0.07
Зазоры в стыках поршневых колец



- верхнее компрессионное кольцо 0.25-0.50
- нижнее компрессионное кольцо 0.50-0.75
- маслосъемное кольцо 0.25-0.50



Расположение стыков (замков) поршневых  колец: стыки поршневых колец должны быть  равномерно расположены
по окружности  соответствующего поршня.  Это требование также относится и к  стыкам элементов маслосъемного
кольца.  Стыки поршневых колец следует  располагать под углом 120 градусов друг к  другу.



Размеры коленчатого вала



Наименование



мм



Осевой зазор коренной шейки 0.090-0.305
Диаметр коренных шеек №№ 1-4

64.950-64.970

Диаметр коренной шейки № 5

69.950-69.970

Диаметр шатунной шейки 52.980-53.000





Размеры шатуна



Наименование



мм



Диаметр отверстия нижней головки 55.096-56.015
Диаметр отверстия верхней головки 30.010-30.018
Внутренний диаметр вкладышей  подшипников шатунов (в
установленном  состоянии)

53.017-53.043

Зазор (радиальный) во вкладышах  подшипников шатунов 0.034-0.100
Зазор (осевой) во вкладышах подшипников  шатунов 0.100-0.320





Размеры поршневого пальца



Наименование



мм



Длина поршневого пальца 66.700
Диаметр поршневого пальца 30.000
Зазор поршневого пальца в поршне

0.002 - 0.012
