303-01A-8

Двигатель — 2.4 л дизель 303-01A-8



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Двигатель



Информация на настоящий момент  отсутствует.

303-01A-9

Двигатель — 2.4 л дизель 303-01A-9



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Двигатель



За дополнительной информацией обратитесь к
Разделу 303-00.

303-01A-10

Двигатель — 2.4 л дизель 303-01A-10



НА АВТОМОБИЛЕ



НА АВТОМОБИЛЕ

Впускной коллектор (21 183 0)



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора    За дополнительной
информацией обратитесь к Разделу 414-01.

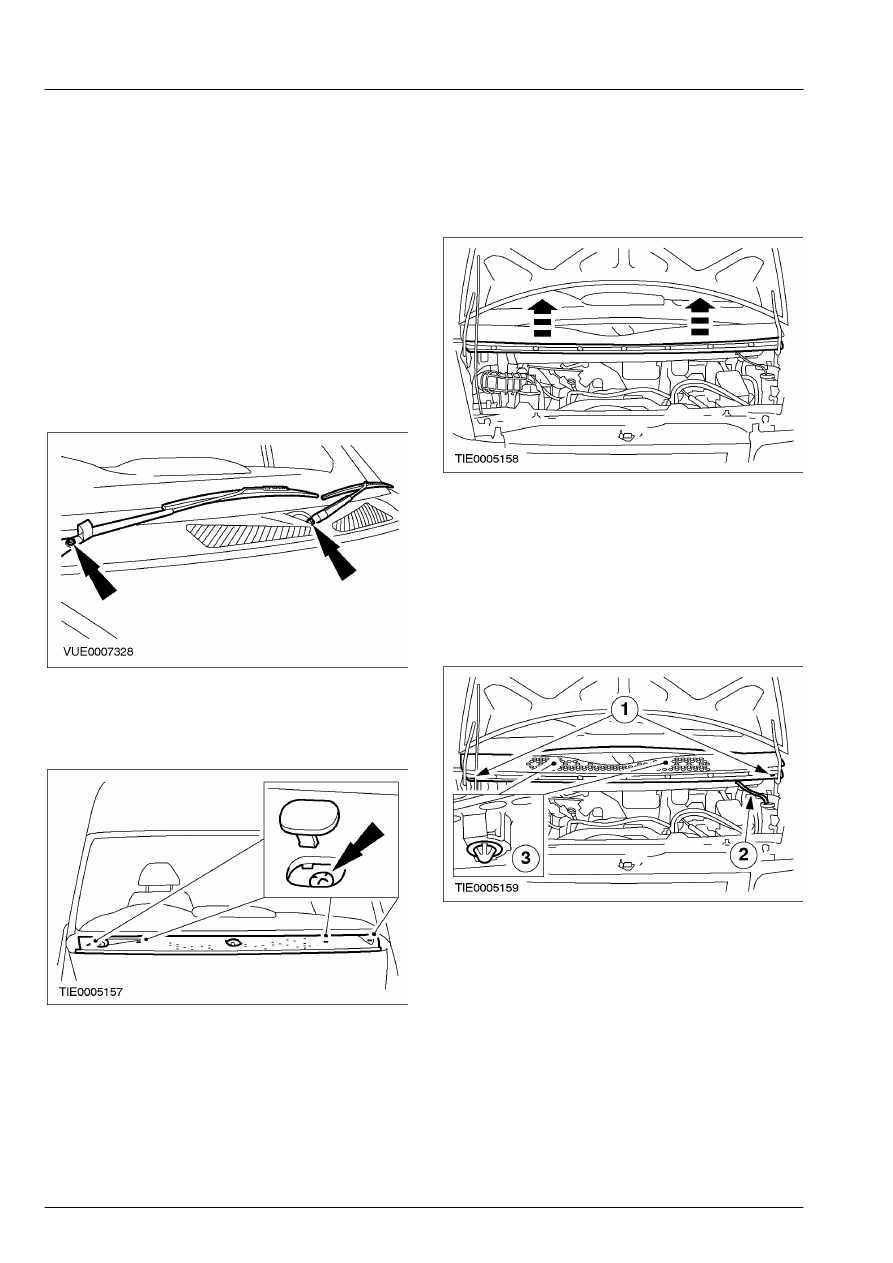

2. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

электродвигатель очистителей лобового  стекла
находится в нерабочем положении.

    Снимите рычаги очистителей лобового

стекла.









3.  Снимите верхние винты крепления панели

капота.

        •  Снимите крышки винтов.









4.  Поднимите капот.

 5.  Снимите уплотнение капота.







6. ПРИМЕЧАНИЕ: Шланг омывателя лобового

стекла  проходит через панель капота.

    Снимите панель капота.
       1. Выверните нижние винты.
       2. Отсоедините шланг омывателя лобового

стекла.

       3. Отсоедините зажимы.







303-01A-11

Двигатель — 2.4 л дизель 303-01A-11



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

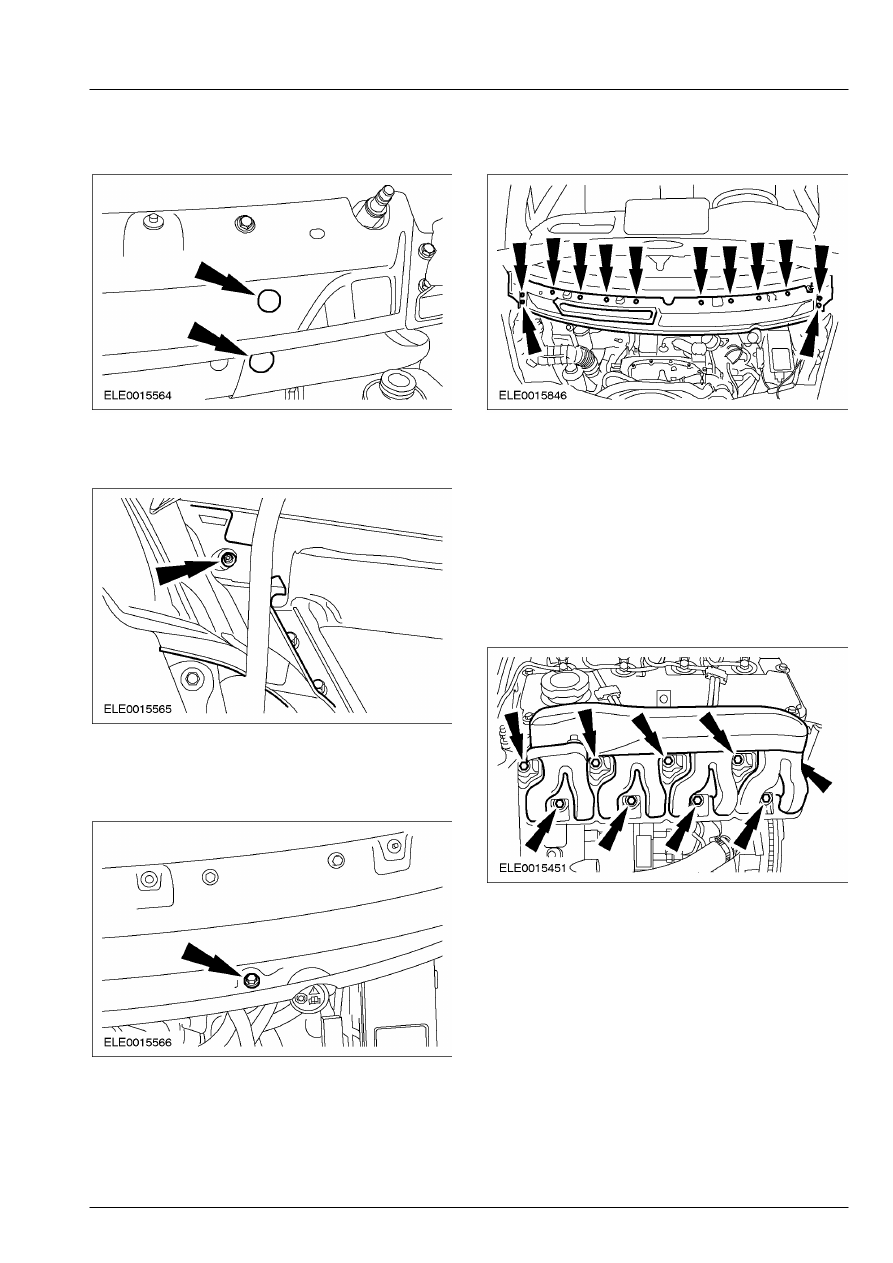

7.  Снимите зажимы трубопровода слива  воды.









8.  Выверните нижние винты крепления

наружной панели отделки стойки "А".









9.  Выверните болт крепления кронштейна

электродвигателя очистителей лобового
стекла.









10.  Снимите панель слива воды.







Автомобили с системой рециркуляции
отработавших газов (EGR)
  11.  Снимите клапан EGR.    За

дополнительной информацией обратитесь
к Разделу 303-08.

Все автомобили
  12.  Снимите впускной коллектор (для

наглядности двигатель показан в снятом
положении).

        •  Отбракуйте прокладку за  ненадобностью.
