ОБЩИЕ ПРОЦЕДУРЫ

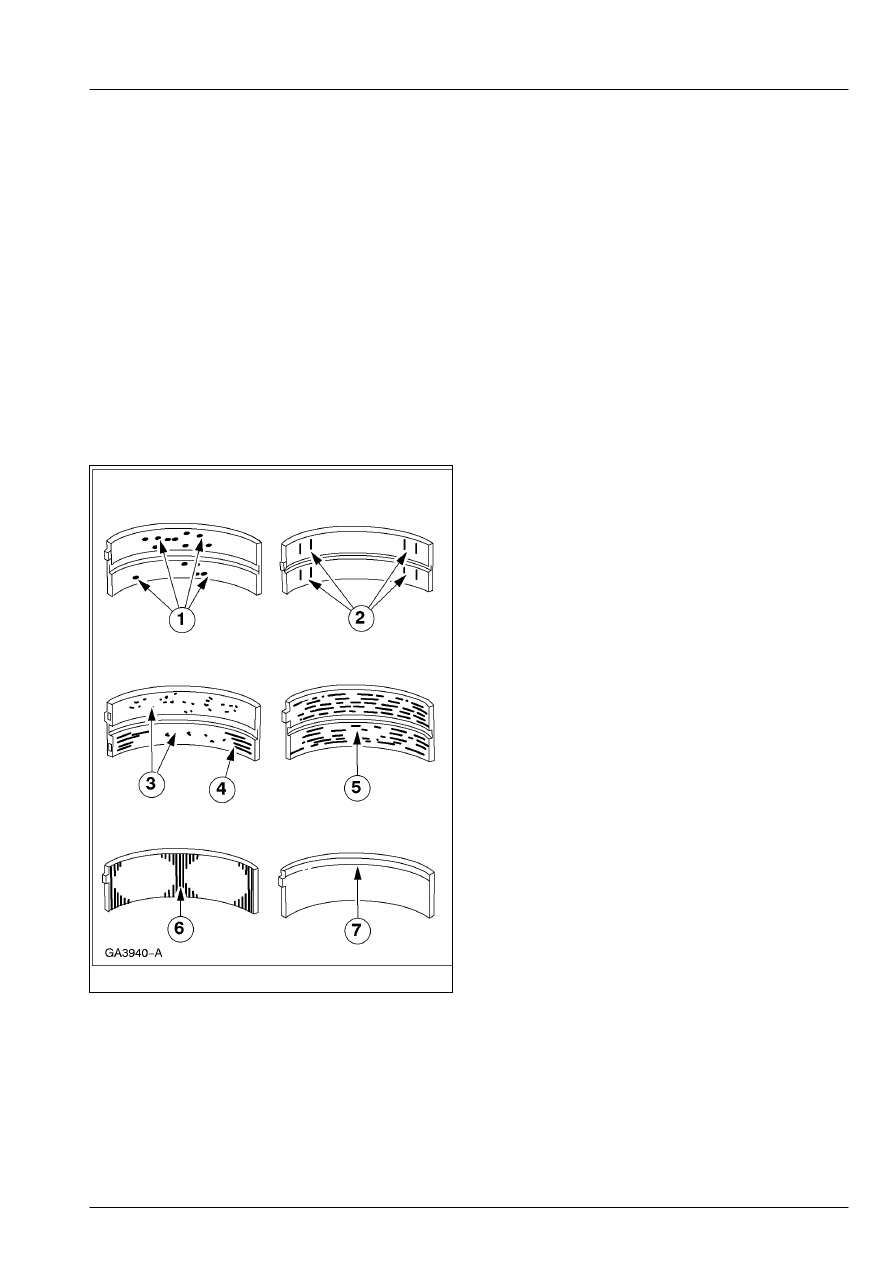

Осмотр подшипника





1.  Осмотрите подшипники на наличие

следующих дефектов.

       1. Выкрашивание (образование лунок) -

усталостный износ

       2. Отполированность местами -  неправильная

посадка

       3. Вкрапления - грязное моторное масло
       4. Царапины - грязное моторное масло
       5. Незащищенность - плохое смазывание
       6. Износ обеих кромок - повреждение  шейки
       7. Износ одной кромки - конусность шейки

или неправильная посадка







303-01A-1

Двигатель 303-01A-1



РАЗДЕЛ 303-01A Двигатель

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-01-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Двигатель...........................................................................................................................................



303-01-8

ДИАГНОСТИКА И ПРОВЕРКИ





Двигатель...........................................................................................................................................



303-01-9

НА АВТОМОБИЛЕ





Впускной коллектор .................................................................................................. (21 183 0)



303-01-10



Крышка клапанного механизма — 75 PS/90 PS................................................... (21 141 0)



303-01-13



Крышка клапанного механизма — 120 PS ............................................................ (21 141 0)



303-01-20



Переднее масляное уплотнение коленчатого вала ................................................. (21 467 0)



303-01-29



Передняя крышка двигателя — 75 PS.................................................................... (21 148 0)



303-01-31



Передняя крышка двигателя — 90 PS/120 PS...................................................... (21 148 0)



303-01-37



Пружины клапанов ...........................................................................................................................



303-01-43



Уплотнения клапанов................................................................................................ (21 238 0)



303-01-45



Клапаны ...................................................................................................................... (21 215 4)



303-01-46



Распределительные валы .......................................................................................... (21 284 0)



303-01-47



Выпускной коллектор................................................................................................ (21 187 0)



303-01-54



Головка цилиндров.................................................................................................... (21 163 0)



303-01-59



Масляный картер ....................................................................................................... (21 154 0)



303-01-65



Масляный насос ......................................................................................................... (21 714 0)



303-01-68



Заднее масляное уплотнение коленчатого вала...................................................... (21 468 4)



303-01-70

СНЯТИЕ И УСТАНОВКА





Двигатель — В комплектацию автомобиля входит: рециркуляция отходящих

газов (EGR)................................................................................................................

(21 134 0)



303-01-72

РАЗБОРКА





Двигатель.................................................................................................................... (21 134 8)



303-01-80

РАЗБОРКА И СБОРКА ПОДСБОРОК





Головка цилиндров.................................................................................................... (21 165 6)



303-01-91

СБОРКА





Двигатель.................................................................................................................... (21 134 8)



303-01-92

УСТАНОВКА





Двигатель — В комплектацию автомобиля входит: рециркуляция отходящих

газов (EGR)................................................................................................................

(21 134 0)



303-01-117



303-01A-2

Двигатель — 2.4 л дизель 303-01A-2



СПЕЦИФИКАЦИИ



Технические характеристики двигателя  - 75 л.с.



Наименование





Код F4FA

Порядок зажигания 1-3-4-2

Диаметр цилиндра 89.9

мм

Ход поршня 94.6

мм

Рабочий объем 2402

куб.см

Степень сжатия 19:1

Мощность при 3500 об/мин 55

кВт (75 л.с.)

Крутящий момент при 2000 об/мин 185

Нм

Частота вращения коленчатого вала в  режиме холостого хода 900

об/мин

Максимальная допустимая частота  вращения коленчатого вала двигателя -

непрерывная работа

4900 об/мин

Максимальная допустимая частота  вращения коленчатого вала двигателя -

кратковременная работа

4900 об/мин





Технические характеристики двигателя  - 90 л.с.



Наименование





Код D2FA/HEFA

Порядок зажигания 1-3-4-2

Диаметр цилиндра 89.9

мм

Ход поршня 94.6

мм.

Рабочий объем 2402

куб.см

Степень сжатия 19:1

Мощность при 4000 об/мин 66

кВт (90 л.с.)

Крутящий момент при 1800 об/мин 200

Нм

Частота вращения коленчатого вала в  режиме холостого хода 900

об/мин

Максимальная допустимая частота  вращения коленчатого вала двигателя -

непрерывная работа

4900 об/мин

Максимальная допустимая частота  вращения коленчатого вала двигателя -

кратковременная работа

4900 об/мин





Технические характеристики двигателя  - 120 л.с.



Наименование





Код D4FA/HFFA

Порядок зажигания 1-3-4-2

Диаметр цилиндра 89.9

мм

Ход поршня 94.6

мм

Рабочий объем 2402

куб.см

Степень сжатия 19:1

Мощность при 4000 об/мин 88

кВт (120 л.с.)

Крутящий момент при 2300 об/мин 240

Нм

Частота вращения коленчатого вала в  режиме холостого хода 900

об/мин

Максимальная допустимая частота  вращения коленчатого вала двигателя -

непрерывная работа

4900 об/мин

Максимальная допустимая частота  вращения коленчатого вала двигателя -

кратковременная работа

4900 об/мин





Объемы заполнения, моторное масло - 75  л.с. и 90 л.с.



303-01A-3

Двигатель — 2.4 л дизель 303-01A-3



СПЕЦИФИКАЦИИ (ПОДОЛЖЕНИЕ)

Наименование



л



Первичное заполнение, включая масляный  фильтр 7.22

Заполнение при обслуживании, включая  масляный фильтр 7.00





Объемы заполнения, моторное масло - 120  л.с.



Наименование



л



Первичное заполнение, включая масляный  фильтр 7.22

Заполнение при обслуживании, включая  масляный фильтр 6.50





Размеры блока цилиндров



Наименование



мм



Диаметр цилиндра - класс 1

89.900-89.910

Диаметр цилиндра - класс 2

89.910-89.920

Диаметр цилиндра - класс 3

89.920-89.930

Внутренний диаметр вкладышей коренных  подшипников (в установленном
состоянии),  подшипники №№ 1-4

65.003-65.030

Внутренний диаметр вкладыша коренного  подшипника №5 (в
установленном  состоянии)

70.004-70.033

Радиальный зазор в коренных  подшипниках, подшипники №№ 1-4

0.005-0.051

Радиальный зазор в коренном подшипнике  № 5

0.004-0.054

Внутренний диаметр отверстия под  коренные подшипники №№ 1-4 - в
вертикальном  направлении

69.504-64.520

Внутренний диаметр отверстия под  коренной подшипник № 5 - в
вертикальном  направлении

74.504-74.520

Внутренний диаметр отверстия под  коренные подшипники №№ 1-4 - в
горизонтальном направлении

69.502-69.525

Внутренний диаметр отверстия под  коренной подшипник № 5 - в
горизонтальном  направлении

74.502-74.525





Размеры поршня



Наименование



мм



Диаметр поршня - класс 1

89.84-89.85

Диаметр поршня - класс 2

89.85-89.86

Диаметр поршня - класс 3

89.86-89.87

Зазор между поршнем и цилиндром 0.05-0.07
Зазоры в стыках поршневых колец



- верхнее компрессионное кольцо 0.25-0.50
- нижнее компрессионное кольцо 0.50-0.75
- маслосъемное кольцо 0.25-0.50



Расположение стыков (замков) поршневых  колец: стыки поршневых колец должны быть  равномерно расположены
по окружности  соответствующего поршня.  Это требование также относится и к  стыкам элементов маслосъемного
кольца.  Стыки поршневых колец следует  располагать под углом 120 градусов друг к  другу.



Размеры коленчатого вала



Наименование



мм



Осевой зазор коренной шейки 0.090-0.305
Диаметр коренных шеек №№ 1-4

64.950-64.970

Диаметр коренной шейки № 5

69.950-69.970

Диаметр шатунной шейки 52.980-53.000
