501-20A-14

Защита людей, находящихся в автомобиле - Активная 501-20A-14

 защита



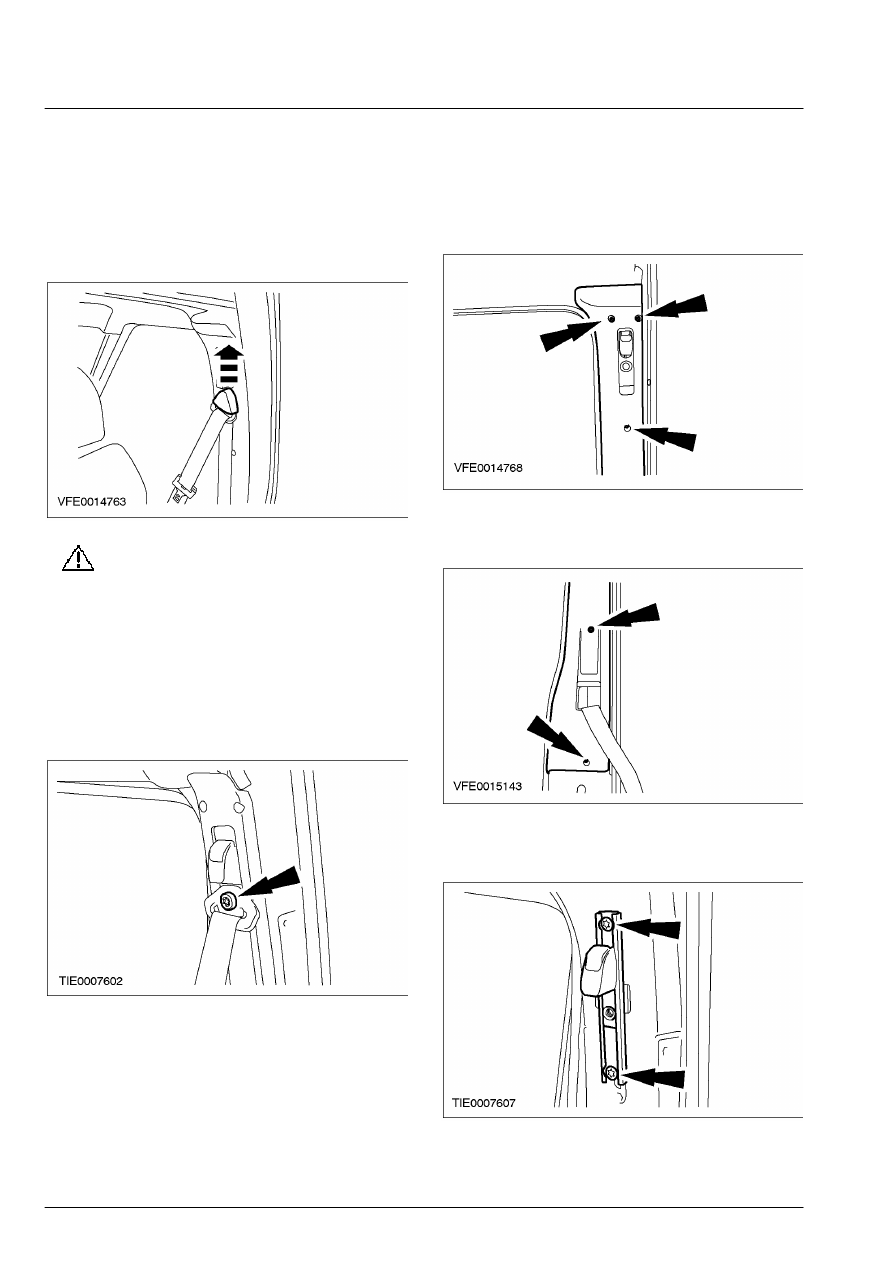

СНЯТИЕ И УСТАНОВКА



Механизм регулировки по высоте наплечного ремня безопасности (40 225 0)



Снятие



1.  Снимите крышку верхнего элемента

крепления ремня безопасности.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Болт элемента

крепления ремня  безопасности
зафиксирован бумажной шайбой.  Болт,
дистанционный элемент и  бумажная
шайба должны постоянно находиться
на ремне безопасности при
отсоединении или  снятии ремня
безопасности.

    Отсоедините верхний элемент крепления

ремня безопасности.









3.  Снимите верхние винты крепления панели

отделки стойки В.









4.  Снимите нижние винты крепления панели

отделки стойки В.









5.  Снимите механизм регулировки по высоте

наплечного ремня безопасности.







501-20A-15

Защита людей, находящихся в автомобиле - Активная 501-20A-15

 защита



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

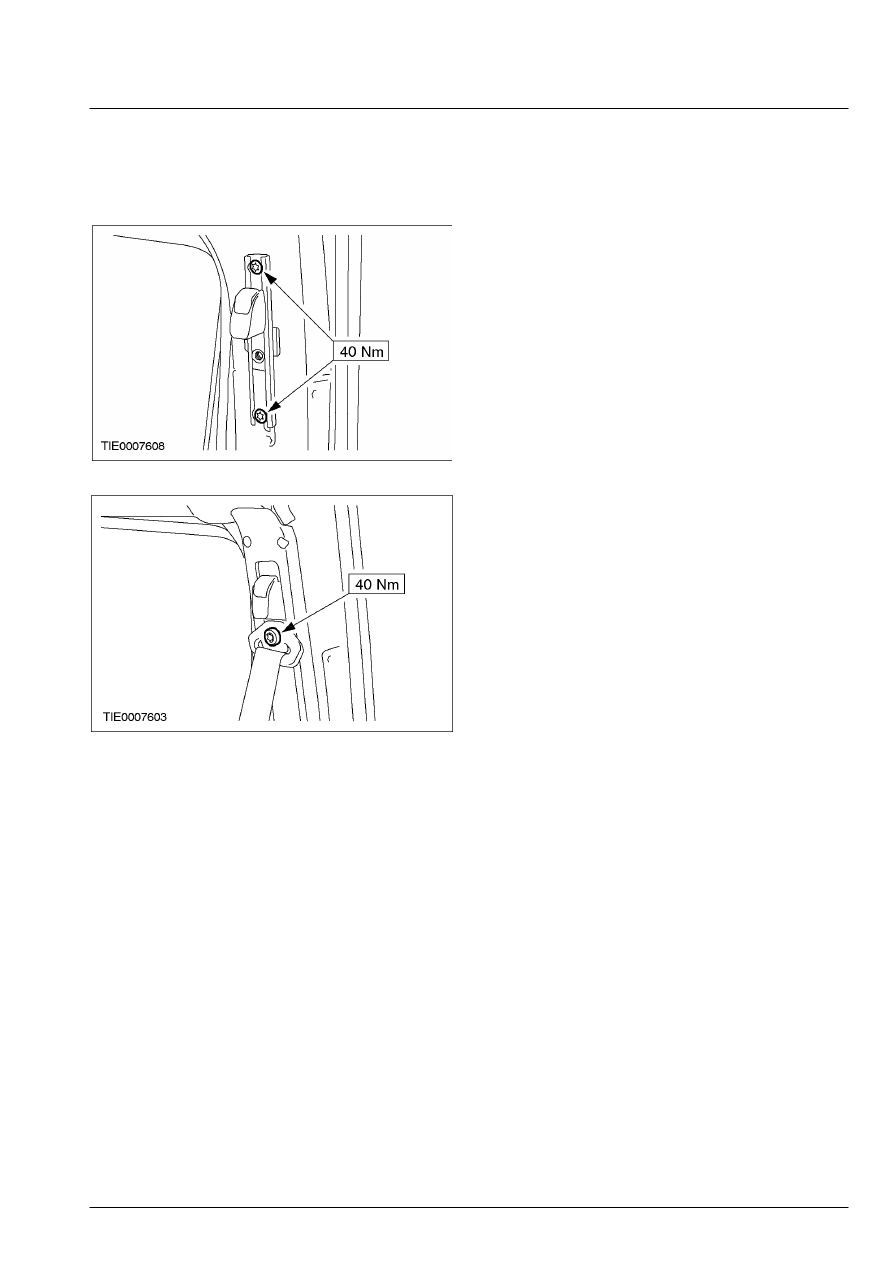

Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.









501-20B-1

Защита людей, находящихся в автомобиле - Пассивная 501-20B-1

 защита



РАЗДЕЛ 501-20B Защита людей, находящихся в

автомобиле - Пассивная защита

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



501-20-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Вспомогательная удерживающая система подушек безопасности (SRS)...................................



501-20-3

ДИАГНОСТИКА И ПРОВЕРКИ





Вспомогательная удерживающая система подушек безопасности (SRS)...................................



501-20-6

Диагностика жалоб, полученных от  клиента, без кодов DTC/LFC серьезных

неисправностей.............................................................................................................................

501-20-6

Диагностика жалоб, полученных от  клиента при наличии кодов DTC/LFC серьезных

неисправностей.............................................................................................................................

501-20-6

Отключение......................................................................................................................................

501-20-6

Подключение ...................................................................................................................................

501-20-7

Глоссарий .........................................................................................................................................

501-20-7

Принципы работы............................................................................................................................

501-20-8

Осмотр и проверка...........................................................................................................................

501-20-10



Инструкции по диагностике - Вспомогательная удерживающая система подушек

безопасности (SRS) — В комплектацию автомобиля входит: центральная коробка
соединений (CJB) ............................................................................................................................



501-20-11

Таблица признаков неисправности................................................................................................

501-20-11



Pinpoint-тесты - Вспомогательная удерживающая система подушек безопасности (SRS) —

В комплектацию автомобиля входит: центральная коробка соединений (CJB) .......................



501-20-13

Pinpoint-тесты ..................................................................................................................................

501-20-13

ОБЩИЕ ПРОЦЕДУРЫ





Утилизация развернутой подушки безопасности................................................... (40 702 0)



501-20-39



Непригодный к эксплуатации автомобиль - Утилизация подушки

безопасности .............................................................................................................

(40 702 0)



501-20-40



Сданный в лом автомобиль - Утилизация неразвернутой подушки

безопасности .............................................................................................................

(40 702 0)



501-20-41

СНЯТИЕ И УСТАНОВКА





Модуль управления подушками безопасности....................................................... (33 650 0)



501-20-44



Модуль подушки безопасности водителя ............................................................... (40 700 0)



501-20-46



Модуль подушки безопасности пассажира............................................................. (40 701 0)



501-20-50



Скользящий контакт подушки безопасности.......................................................... (33 392 0)



501-20-54



501-20B-2

Защита людей, находящихся в автомобиле - Пассивная 501-20B-2

 защита



СПЕЦИФИКАЦИИ



Использование специального  инструмента





Модуль подушки

безопасности

водителя



Модуль подушки

безопасности

пассажира



Имитатор подушки безопасности 418-037

418-037

Провод проверки и развертывания/  задействования (часть провода
проверки и  развертывания/ задействования подушки
безопасности/ пиротехнического натяжителя  ремня безопасности
418-S055)

40-007-01 40-007-01





Спецификация моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты модуля подушки безопасности  водителя 8

-

71

Гайки модуля подушки безопасности  пассажира 5

-

44

Гайки модуля управления подушками  безопасности

9 - 80

Болт крепления рулевого колеса 47

35

-
