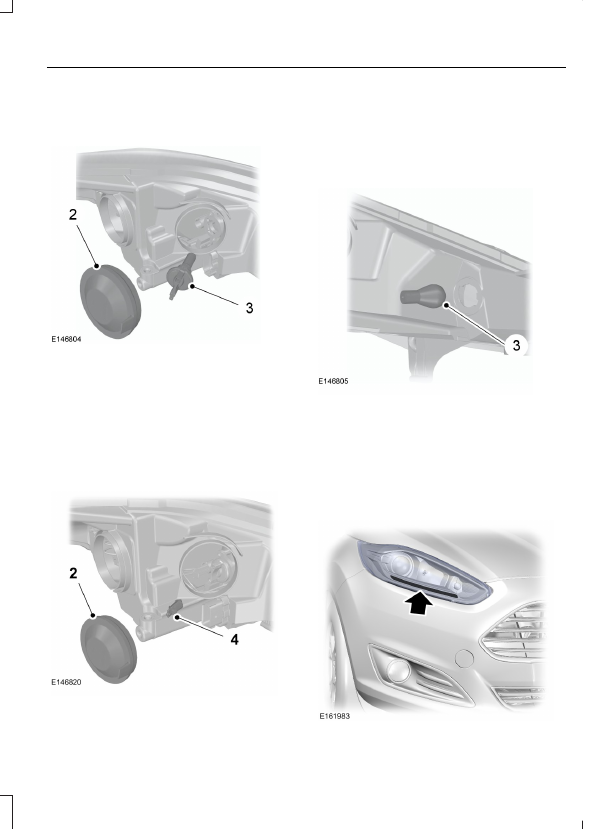

Фара дальнего света

1.

Снимите модуль фары.  См. Снятие
фары (стр. 196).

2. Снимите крышку.

3. Поверните лампу против часовой

стрелки и снимите ее.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

Габаритные огни

1.

Снимите модуль фары.  См. Снятие
фары (стр. 196).

2. Снимите крышку.

3. Снимите патрон лампы.

4. Извлеките лампу.

Указатель поворота

1.

Снимите модуль фары.  См. Снятие
фары (стр. 196).

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Слегка нажмите на лампу в патроне

лампы, поверните против часовой
стрелки и снимите ее.

Световое оборудование дневного
времени

203

Обслуживание

Примечание: Это необслуживаемый
компонент. В случае его неисправности
обратитесь к уполномоченному дилеру.

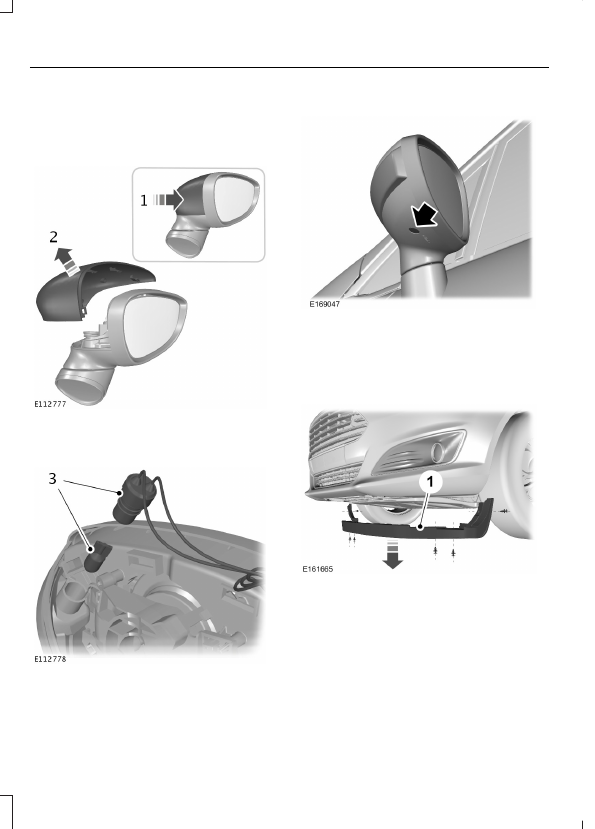

Боковой повторитель

1.

Нажмите на крышку сбоку, чтобы
освободить фиксаторы.

2. Снимите крышку.

3. Снимите патрон лампы. Извлеките

лампу.

Лампы подсветки входа

Примечание: Это необслуживаемый
компонент. В случае его неисправности
обратитесь к уполномоченному дилеру.

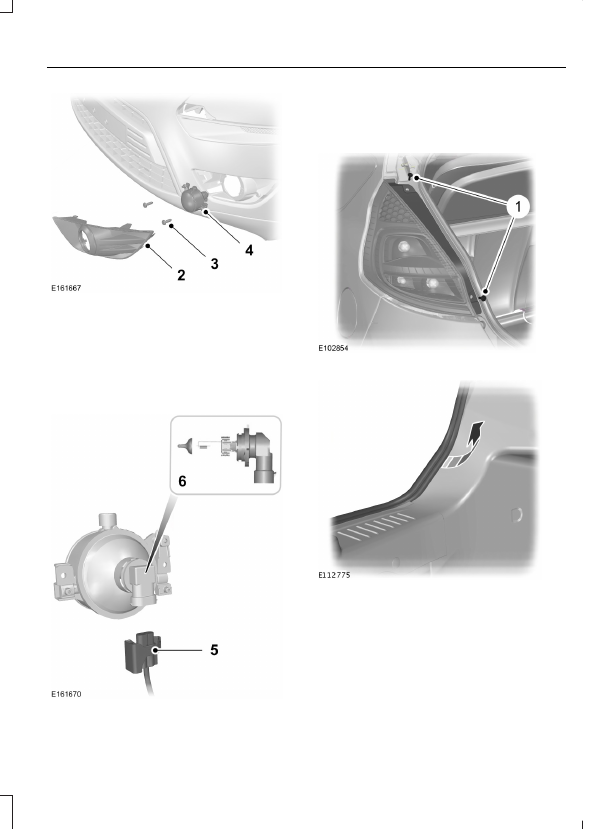

Передние противотуманные
фары

1.

Снимите зажимы, чтобы получить
доступ к лампе в сборе.

204

Обслуживание

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

2. Снимите крышку с помощью

подходящего инструмента.

3. Выверните винты.

4. Извлеките лампу.

5. Отсоедините штекерный разъем.

6. Поверните патрон лампы против

часовой стрелки и снимите его.

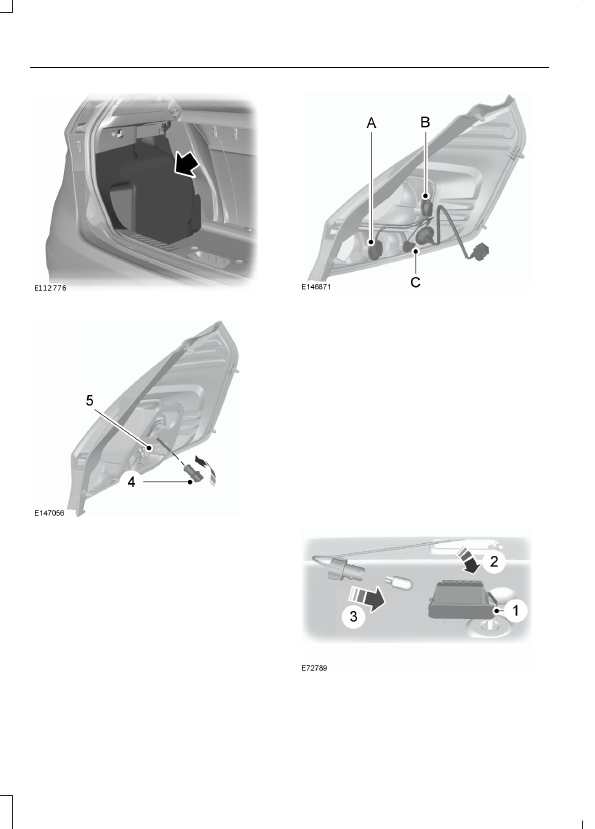

Задние фары

1.

Выверните винты.

2. Приподнимите уплотнитель

багажного отделения.

205

Обслуживание

3. Снимите напольное покрытие.

4. Выверните барашковую гайку.

5. Отсоедините штекерный разъем.

6. Поверните патрон лампы против

часовой стрелки и снимите его.

7.

Слегка нажмите на лампу в патроне
лампы, поверните против часовой
стрелки и снимите ее.

A. Указатель
B. Задний фонарь и стоп-сигнал
C. Reverse (Передача заднего хода)

Центральный верхний фонарь
стоп-сигнала

Примечание: Это необслуживаемый
компонент. В случае его неисправности
обратитесь к уполномоченному дилеру.

Лампа освещения номерного
знака

1.

Осторожно освободите пружинный
держатель.

2. Извлеките лампу.

206

Обслуживание
