Ford Fiesta (2012-2014 год). Руководство - часть 49

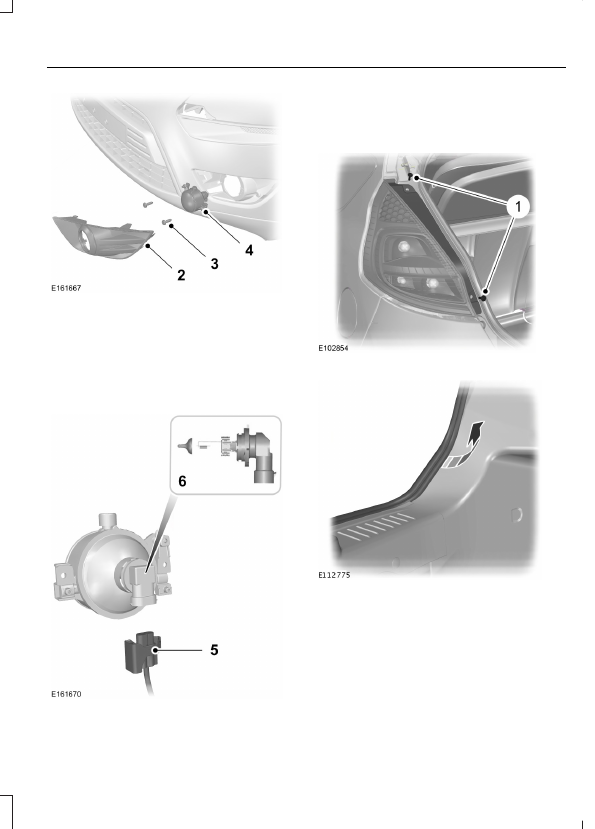

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

2. Снимите крышку с помощью

подходящего инструмента.

3. Выверните винты.

4. Извлеките лампу.

5. Отсоедините штекерный разъем.

6. Поверните патрон лампы против

часовой стрелки и снимите его.

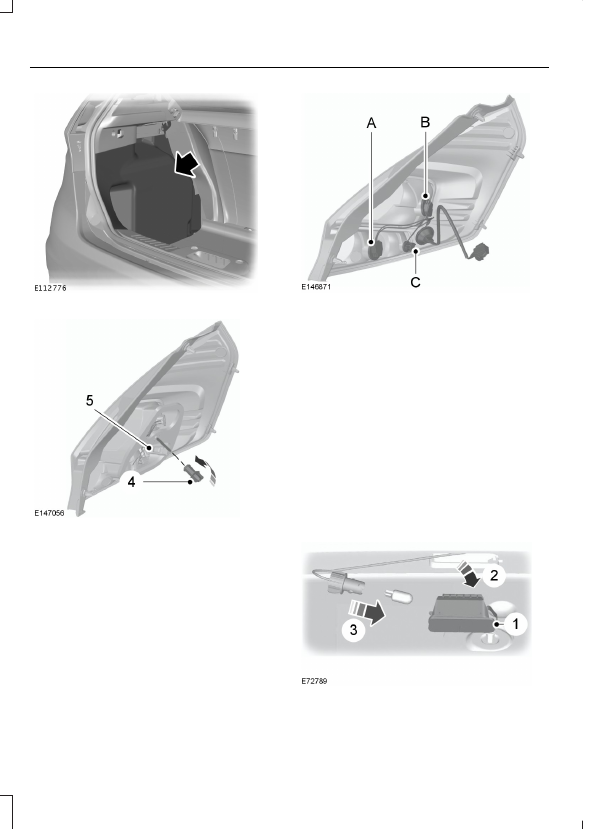

Задние фары

1.

Выверните винты.

2. Приподнимите уплотнитель

багажного отделения.

199

Обслуживание

3. Снимите напольное покрытие.

4. Выверните барашковую гайку.

5. Отсоедините штекерный разъем.

6. Поверните патрон лампы против

часовой стрелки и снимите его.

7.

Слегка нажмите на лампу в патроне
лампы, поверните против часовой
стрелки и снимите ее.

A. Указатель
B. Задний фонарь и стоп-сигнал
C. Reverse (Передача заднего хода)

Центральный верхний фонарь
стоп-сигнала

Примечание: Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
авторизованному дилеру.

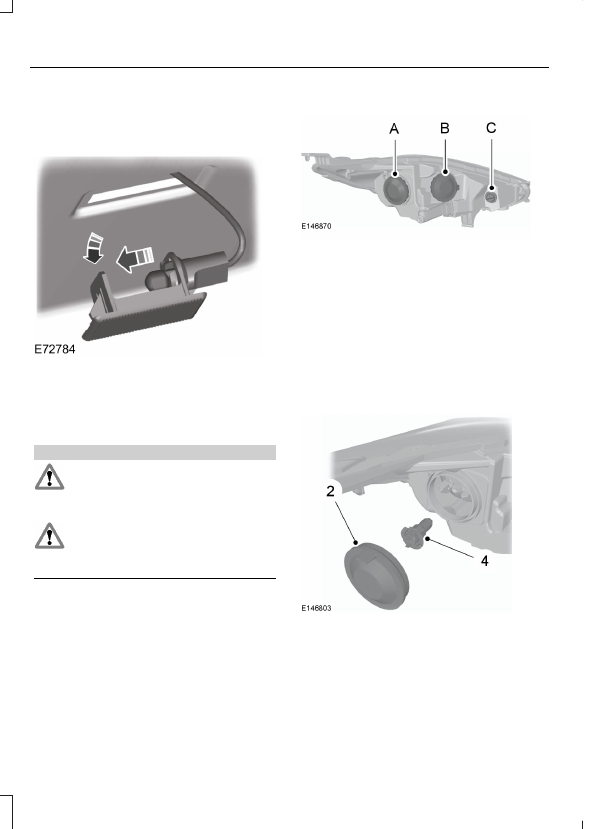

Лампа освещения номерного
знака

1.

Осторожно освободите пружинный
держатель.

200

Обслуживание

2. Извлеките лампу.

3. Извлеките лампу.

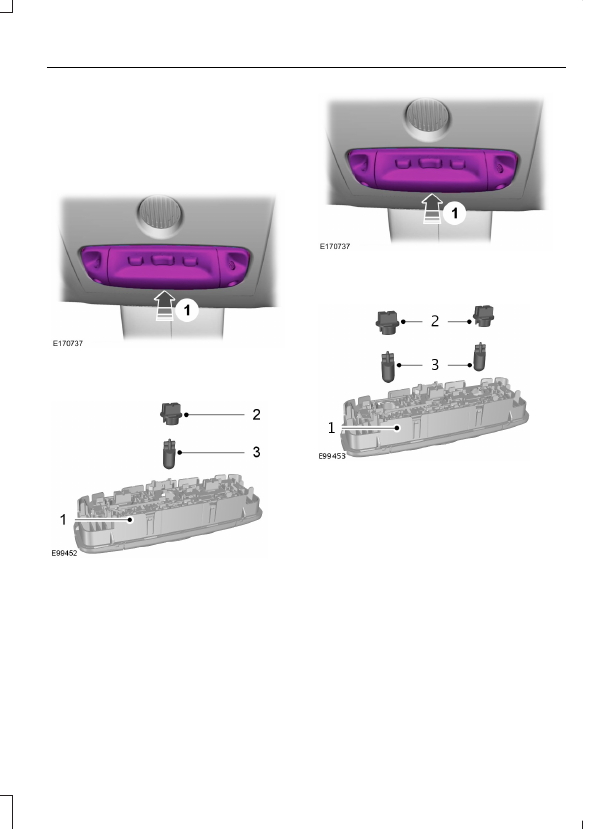

Плафон освещения салона

Примечание: Не снимайте
рассеиватели.

1.

С помощью подходящего
инструмента, например отвертки,
аккуратно снимите лампу.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

Лампы для чтения

Примечание: Не снимайте
рассеиватели.

1.

С помощью подходящего
инструмента, например отвертки,
аккуратно снимите лампу.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

201

Обслуживание

Лампа багажного отделения,
лампа пространства для ног и
лампа задней поднимающейся
двери

1.

Аккуратно подденьте лампу.

2. Извлеките лампу.

ЗАМЕНА ЛАМП - 5-ДВЕРНЫЙ

ПРЕДУПРЕЖДЕНИЯ

Выключите зажигание и лампы.
Несоблюдение этого
предупреждения может привести

к серьезным травмам.

Перед снятием ламп убедитесь,
что они остыли. Несоблюдение
этого предупреждения может

привести к серьезным травмам.

Примечание: Устанавливайте только
подходящие по техническим
требованиям лампы.

Примечание: Далее приведены
инструкции, описывающие правильное
снятие ламп. Установка производится в
последовательности, обратной снятию,
если нет дополнительных указаний.

Фара головного света

Фара ближнего света

A

Фара дальнего света и
габаритный огонь

B

Рычаг указателей поворота

C

Примечание: Снимите крышки для
обеспечения доступа к лампам.

Фара ближнего света

1.

Снимите модуль фары.  См. Снятие
фары (стр. 196).

2. Снимите крышку.

3. Отсоедините штекерный разъем.

4. Освободите зажим и снимите лампу.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

202

Обслуживание
