Ford GALAXY / S-MAX (2014 год). Руководство - часть 67

Бачок для рабочей жидкости гидроусилителя рулевого управления  См.
Проверка рабочей жидкости усилителя рулевого управления (стр.
283).

--I--------

Бачок для охлаждающей жидкости двигателя  См. Проверка
охлаждающей жидкости двигателя (стр. 281).

J

1

Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 2.3L DURATEC-HE (MI4)

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобили с правым расположением органов управления).
См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 282).

A

Крышка маслозаливной горловины

1

.  См. Проверка моторного масла

(стр. 280).

B

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобили с левым расположением органов управления).
См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 282).

C

273

Обслуживание

Аккумуляторная батарея.  См. Запуск автомобиля от внешнего
источника (стр. 290).

D

Блок предохранителей в моторном отсеке.  См. Таблица характеристик
плавких предохранителей (стр. 251).

E

Воздушный фильтр. Техническое обслуживание не требуется.

F

Бачок для рабочей жидкости стеклоомывателей.  См. Проверка
омывающей жидкости (стр. 283).

G

Маслоизмерительный щуп

1

.  См. Проверка моторного масла (стр. 280).

H

Бачок для рабочей жидкости гидроусилителя рулевого управления  См.
Проверка рабочей жидкости усилителя рулевого управления (стр.
283).

I

Бачок для охлаждающей жидкости двигателя  См. Проверка
охлаждающей жидкости двигателя (стр. 281).

J

1

Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

274

Обслуживание

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L DURATORQ-TDCI
(DV) ДИЗЕЛЬ

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобили с правым расположением органов управления).
См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 282).

A

Крышка маслозаливной горловины

1

.  См. Проверка моторного масла

(стр. 280).

B

Бачок для тормозной жидкости и рабочей жидкости гидропривода
сцепления (автомобили с левым расположением органов управления).
См. Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 282).

С

Аккумуляторная батарея.  См. Аккумуляторная батарея автомобиля
(стр. 290).

D

Блок предохранителей в моторном отсеке.  См. Плавкие предохранители
(стр. 250).

E

Воздушный фильтр. Техническое обслуживание не требуется.

F

275

Обслуживание

Бачок для рабочей жидкости стеклоомывателей.  См. Проверка
омывающей жидкости (стр. 283).

G

Маслоизмерительный щуп

1

.  См. Проверка моторного масла (стр. 280).

H

Бачок для рабочей жидкости гидроусилителя рулевого управления  См.
Проверка рабочей жидкости усилителя рулевого управления (стр.
283).

--I--------

Бачок для охлаждающей жидкости двигателя  См. Проверка
охлаждающей жидкости двигателя (стр. 281).

J

1

Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

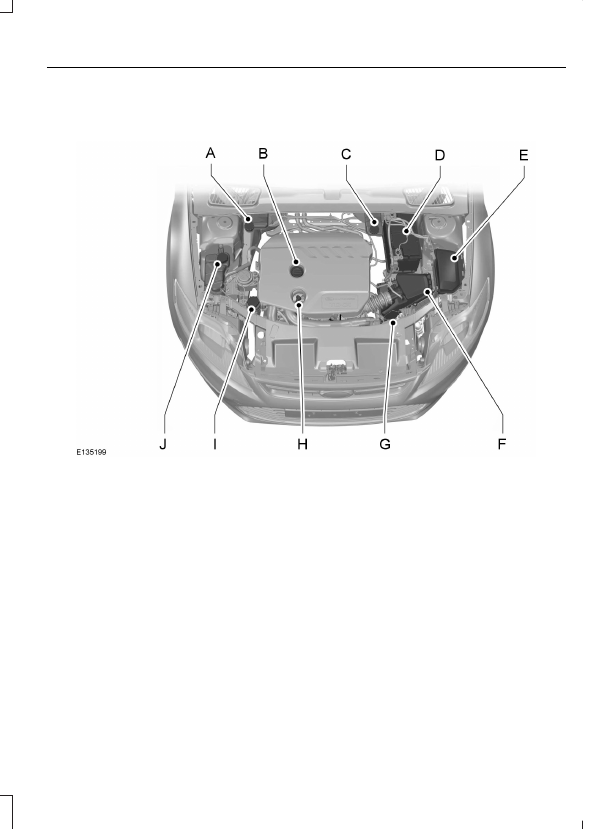

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 2.0L DURATORQ-TDCI
(DW) ДИЗЕЛЬ

276

Обслуживание
