Ford GALAXY / S-MAX (2014 год). Руководство - часть 63

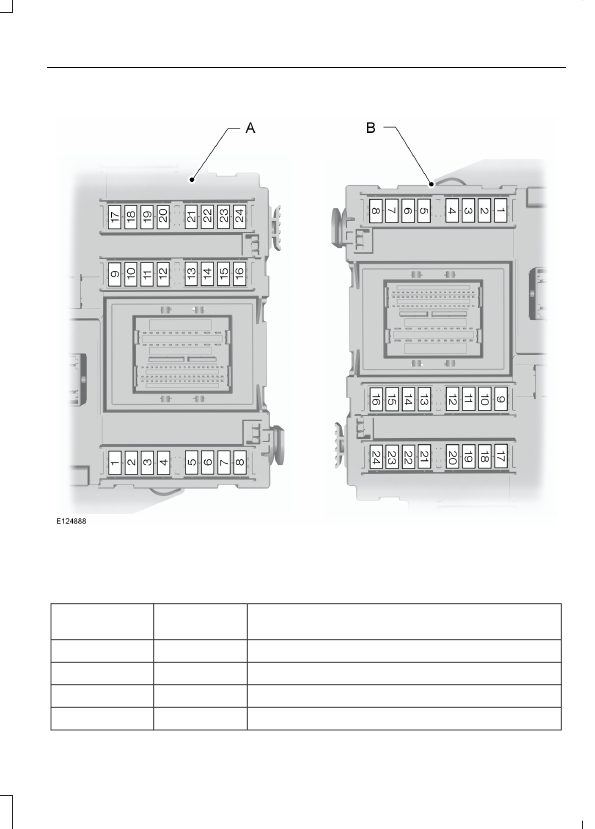

Центральная коробка плавких предохранителей

Левостороннее управление

A

Правостороннее рулевое управление

B

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Модуль рулевого колеса

7,5

F1

Приборная панель

5

F2

Фонари освещения салона

10

F3

иммобилайзера двигателя;

5

F4

257

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Адаптивная система круиз-контроля (ACC)

7,5

F5

датчик дождя

5

F6

Прикуриватель

20

F7

Питание цепи разблокировки лючка заливной
горловины топливного бака

10

F8

Омыватели лобового стекла - задние

15

F9

Омыватели лобового стекла - передние

15

F10

Питание цепи разблокировки двери багажного
отделения

10

F11

Питание цепи запирания лючка заливной горло-
вины топливного бака

10

F12

Топливный насос

20

F13

Топливный насос (2,2L Duratorq-TDCi Stage V)

7,5

F13

Дистанционный частотный приемник, Датчик
движения в салоне

5

F14

Выключатель зажигания

5

F15

Автономная звуковая система (система охранной
сигнализации), OBD II (бортовая компьютерная
диагностика)

5

F16

Датчик вибрации рулевого колеса

5

F17

Питание системы SRS (подушки безопасности)

10

F18

ABS, датчик величины поворота вокруг верти-
кальной оси (ESC), электрический стояночный
тормоз (EPB), питание педали акселератора

7,5

F19

Электронное устройство питания, электронный
предохранитель, самозатемняющееся зеркало,
система предупреждения об уходе с полосы

7,5

F20

Электропитание радиоприемника

15

F21

258

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Выключатель стоп-сигналов

5

F22

Люк крыши

20

F23

Электропитание модуля управления микрокли-
матом и модуля системы управления рулевой
колонкой

5

F24

259

Плавкие предохранители

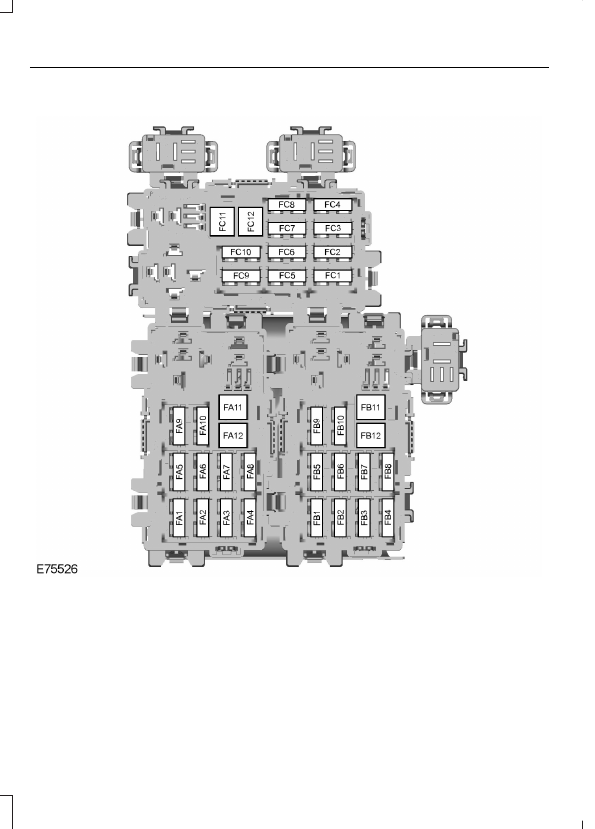

Задний блок плавких предохранителей

260

Плавкие предохранители
