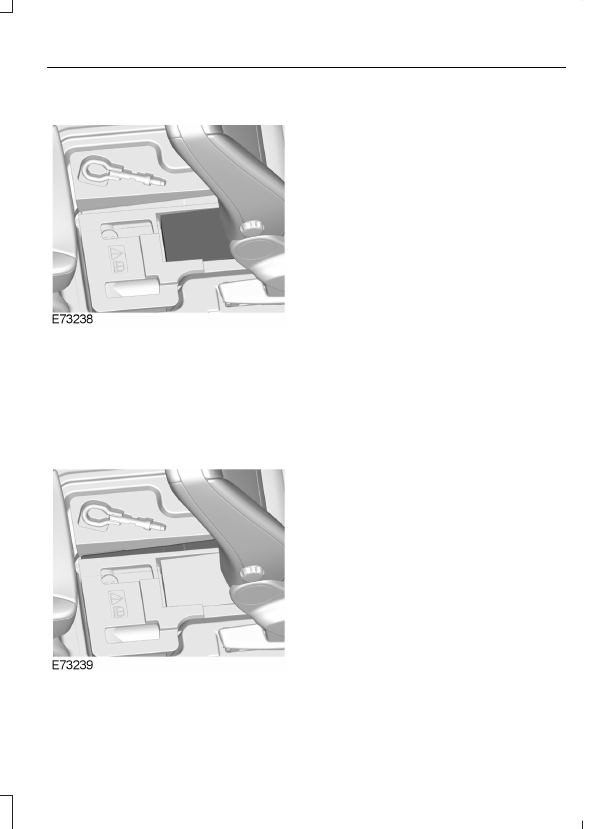

АПТЕЧКА

В подпольном вещевом отделении
предусмотрено место для хранения
аптечки первой медицинской помощи.
См. Места для хранения вещей (стр.
158).

ЗНАК АВАРИЙНОЙ
ОСТАНОВКИ

В подпольном вещевом отделении
предусмотрено место для хранения
знака аварийной остановки.  См. Места
для хранения вещей (стр. 158).

249

Аварийные принадлежности

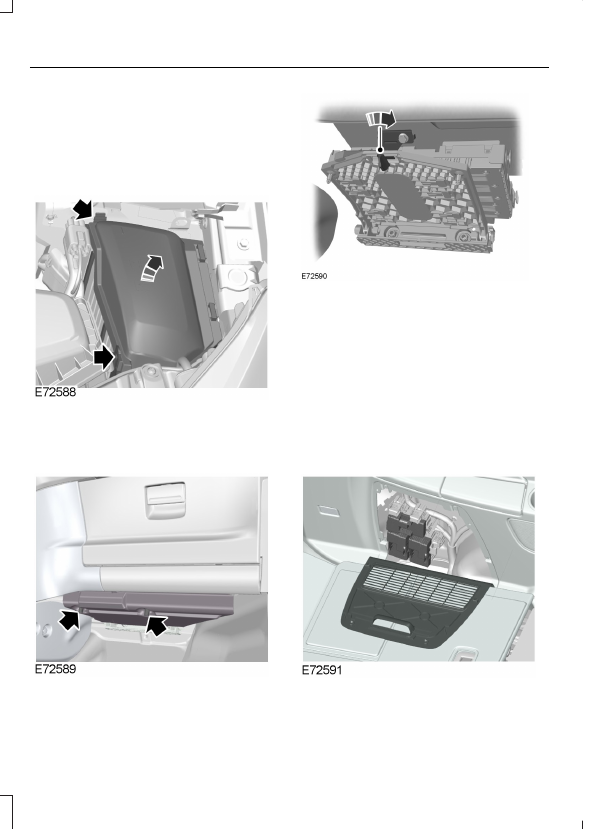

РАСПОЛОЖЕНИЕ БЛОКОВ
ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ

Подкапотный блок плавких
предохранителей

Центральный блок плавких
предохранителей

Для всех автомобилей

1. Для освобождения крышки отожмите
зажимы.

2. Снимите панель.

3. Поверните фиксатор на 1/4 оборота
и извлеките блок предохранителей из
держателя.

4. Опустите крышку блока
предохранителей, и потяните ее на
себя.

5. Установка выполняется в обратной
последовательности.

Задний блок плавких
предохранителей

Демонтируйте фиксаторы и снимите
крышку.

250

Плавкие предохранители

ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

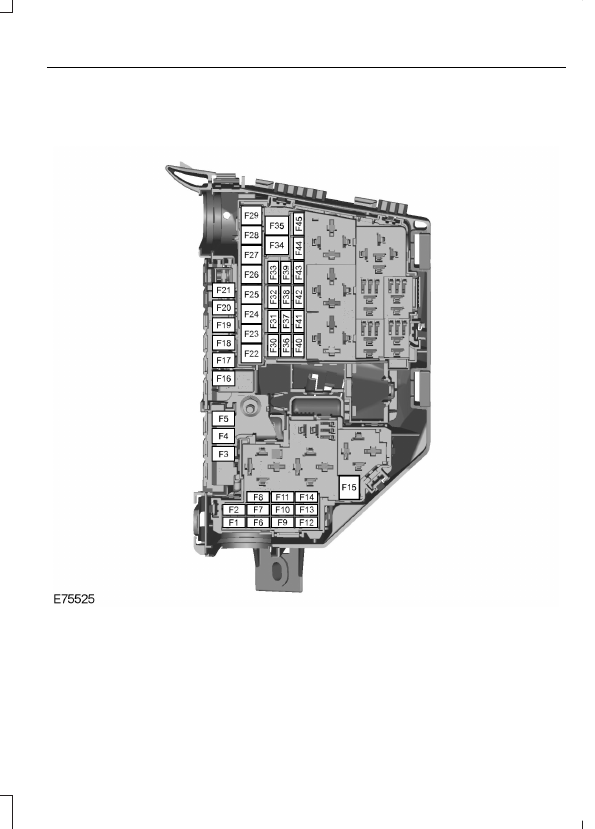

Блок предохранителей в моторном отсеке

251

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Модуль управления коробкой передач (AWF21)

10

F1

Модуль управления коробкой передач (MPS6)

15

F1

Мониторинг свечей предпускового подогрева (для
автомобилей с дизельными двигателями)

5

F2

Контроль свечи предпускового подогрева испари-
теля (2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-
TDCi Stage V)

5

F2

Вентилятор охлаждения двигателя — сдвоенный
вентилятор (2.3L Duratec-HE и 2.2L Duratorq-TDCi
(автомат.))

70

1

F3

Электрогидравлический усилитель рулевого
управления (EHPAS) (1.6L EcoBoost SCTi, 2.0L
EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L
Duratorq-TDCi Stage V)

80

1

F3

Свечи подогрева

60

F4

Вентилятор охлаждения двигателя (1.6L Duratorq-
TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage
V, 2.2L Duratorq-TDCi (ручной), 2.0L Duratec-HE, 2.3L
Duratec-HE и 2.0L EcoBoost SCTi)

60

F5

Вентилятор системы охлаждения двигателя —
сдвоенный вентилятор (1.6L EcoBoost SCTi)

70

F5

Датчик HEGO (1.6L Duratorq-TDCi)

7,5

F6

Датчик HEGO, датчик CMS, кислородный датчик
(система управления двигателем)

10

F6

Свеча предпускового подогрева испарителя (2.0L
Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage
V)

20

F6

Соленоиды реле

5

F7

Модуль управления силовым агрегатом, дозатор
топлива, датчик MAF, клапан управления давле-
нием в топливном коллекторе (система управления
двигателем)

10

F8

Модуль управления силовым агрегатом (2.0L
EcoBoost SCTi и 2.0L Duratorq-TDCi Stage V)

20

F8

252
