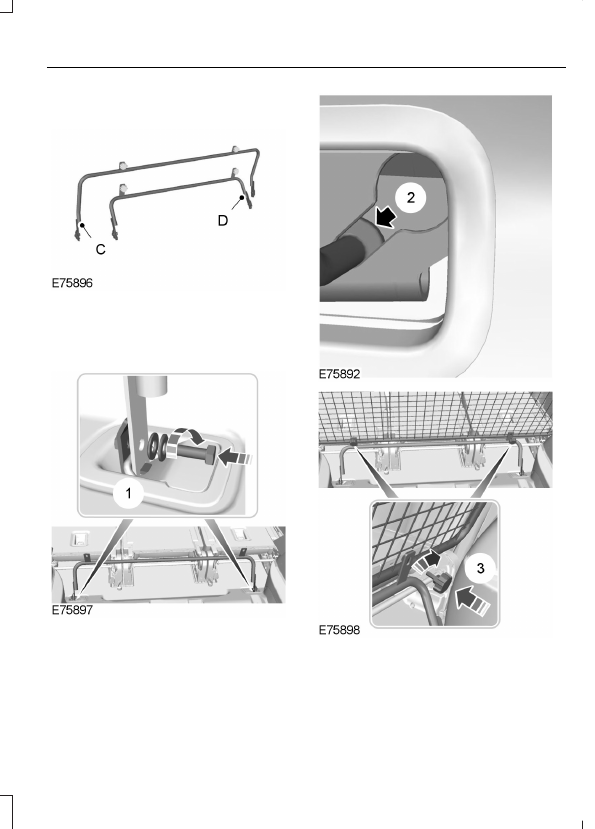

Установка сетки для перевозки
домашних животных

Штанга для установки сетки
позади передних сидений

C

Штанга для установки сетки
позади сидений второго ряда

D

1.

Сложите вперед спинки сидений.
См. Задние сиденья (стр. 147).

2. Закрепите штангу (C или D) в точках

крепления багажа 1.  См. Точки
крепления багажа (стр. 223).  Не
затягивайте винты.

237

Перевозка груза

3. Надавите на концы штанги на

решетке во встречном направлении
и вставьте их в фиксаторы на крыше
(A или B). Удостоверьтесь в том, что
заглушка центрального ремня
безопасности расположена на
правой стороне автомобиля.

4. Толкните штангу вперед, в узкую

секцию фиксаторов 2.

5. Прикрепите решетку к нижней

штанге при помощи маховичков 3.
Не затягивайте маховички.

6. Затяните винты в нижних точках

крепления.

7.

Затяните маховички 3.

Снятие выполняется в обратной
последовательности.

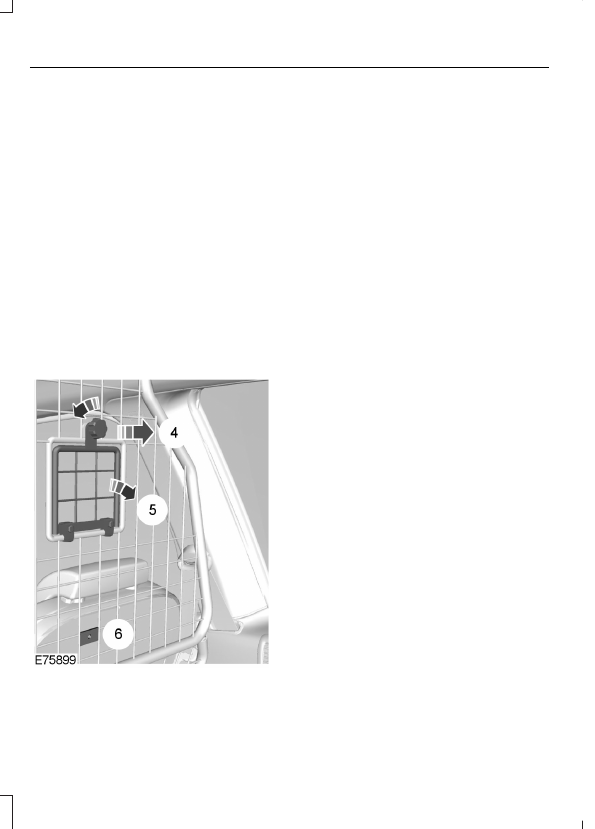

Если необходимо воспользоваться
центральным ремнем безопасности:

1.

Отпустите маховичок и снимите его
4.

2. Опустите вниз заглушку 5.

3. Закрепите заглушку маховичком 6.
4. Пропустите ремень безопасности

через отверстие.

238

Перевозка груза

БУКСИРОВКА ПРИЦЕПА

ПРЕДУПРЕЖДЕНИЯ

Не превышайте скорость 100 км/ч
(62 мили/ч).

Давление в шинах задних колес
требуется увеличить до уровня на
0,2 бар (3 psi) выше значения,

указанного в спецификациях.  См.
Технические характеристики (стр.
303).

Не превышайте допустимую
максимальную массу автомобиля
и прицепа, указанную на

идентификационной табличке.  См.
Идентификация автомобиля (стр.
306).

ПРЕДОСТЕРЕЖЕНИЕ

Не превышайте максимальную
допустимую нагрузку на
тягово-сцепное устройство

прицепа, т.е. вертикальную нагрузку на
шаровую опору, которая равна 90 кг
(198 фунтов).

Примечание: Не все автомобили
пригодны или имеют техническое
разрешение на установку буксировочных
балок. Сначала обратитесь за
консультацией к вашему дилеру.

Размещайте груз как можно ниже и
ближе по отношению к центру прицепа.
Для обеспечения наилучшей
стабильности при буксировке прицепа
ненагруженным автомобилем груз
необходимо размещать ближе к
передней части прицепа. При этом
запрещается превышать допустимую
нагрузку на тягово-сцепное устройство.

Стабильность автомобиля с прицепом
во многом определяется качеством
самого прицепа.

Если высота составляет более 1000 м
над уровнем моря, ориентировочную
максимально допустимую массу
прицепа требуется уменьшать не менее
чем на 10% на каждые 1000 метров
высоты.

Освещение прицепа

Электрическая система автомобиля
непригодна для буксировки прицепов
с освещением светодиодными лампами.

Крутые спуски и подъемы

ПРЕДУПРЕЖДЕНИЕ

Система АБС не контролирует
работу тормозов наката прицепа.

Перед началом крутого спуска следует
переключиться на понижающую
передачу.

ШАР СЦЕПНОГО
УСТРОЙСТВА

ПРЕДУПРЕЖДЕНИЯ

При отсутствии необходимости
использования буксирного крюка
всегда надежно закрепляйте его

в багажном отделении.

При установке буксирного крюка
следует соблюдать особую
осторожность, поскольку от этого

зависит безопасность автомобиля и
прицепа.

Для крепления и снятия
буксирного крюка не применяйте
никаких инструментов. Не вносите

изменений в конструкцию
опорно-сцепного устройства. Не
разбирайте и не ремонтируйте съемный
буксирный крюк.

239

Буксировка

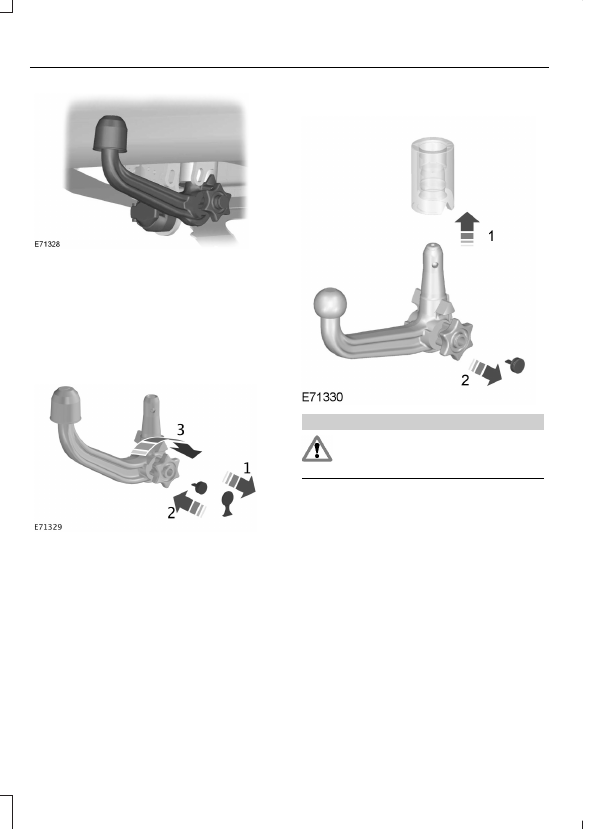

13-штырьковый разъем прицепа и
съемный буксирный крюк
устанавливаются под задним
бампером. Поверните разъем прицепа
на 90 градусов вниз до его фиксации
в нижнем положении.

Разблокировка механизма
буксирного крюка

1.

Снимите предохранительную
крышку (1). Для разблокировки
установите ключ и поверните его по
часовой стрелке (2).

2. Удерживайте буксирный крюк.

Вытяните маховичок и поверните
его по часовой стрелке до щелчка
(3).

3. Красная отметка на маховичке

должна совпасть с зеленой меткой
на буксирном крюке.

4. Отпустите маховичок. Буксирный

крюк разблокируется.

Закрепление буксирного крюка

ПРЕДУПРЕЖДЕНИЕ

Буксирный крюк может быть
закреплен, только при его полной
разблокировке.

1.

Извлеките заглушку.

2. Вставьте буксирный крюк

вертикально и нажимайте на него
вверх до полного зацепления (1). Не
держите руки вблизи маховичка.

3. Зеленая отметка на маховичке

должна совпасть с зеленой меткой
на буксирном крюке.

4. Для фиксации поверните ключ

против часовой стрелки и извлеките
его (2).

5. Вытяните защитную крышку дуги

ключа и вожмите ее в фиксатор.

240
