перед поездкой

•

после 50 км (30 миль)

•

после 1000 км (600 миль).

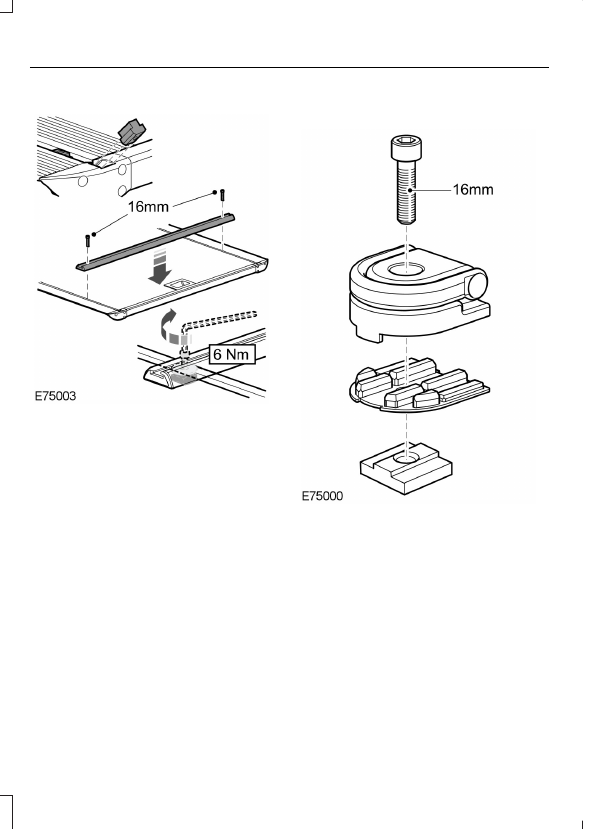

Установка креплений для
фиксации багажа

Спинка сиденья

Пол багажного отделения
(пятиместные автомобили)

233

Перевозка груза

Сдвижной пол грузового отсека

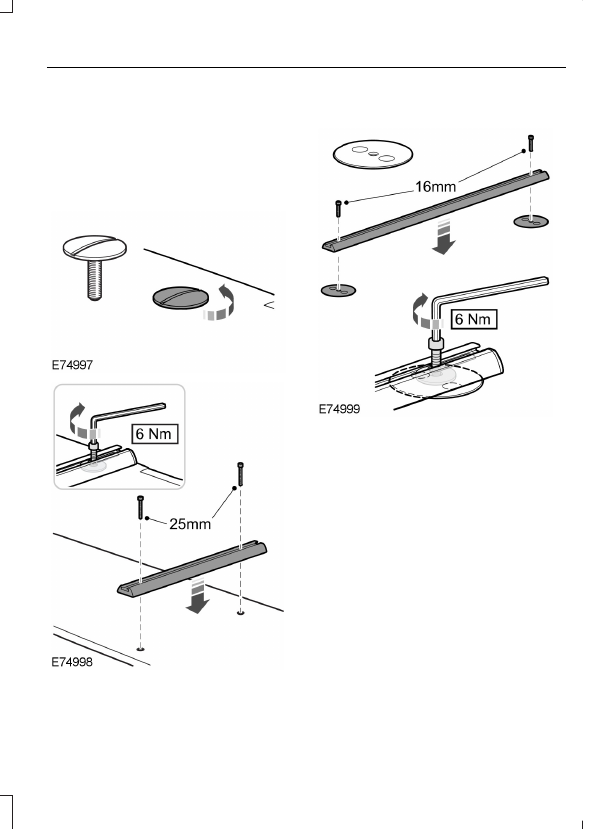

Установка креплений для
багажа

234

Перевозка груза

Установка держателей для
багажа

ПРЕДУПРЕЖДЕНИЯ

Устанавливайте держатели для
багажа длинной стороной к
задней части автомобиля. Если

держатели установлены неверно, то
при аварии корпус может сдвинуться
со своего места.

Не устанавливайте держатель
для багажа на спинку сиденья
второго ряда. В таком положении

он не может быть установлен верно.

Максимальная нагрузка
составляет 20 кг. Не превышайте
её.

1.

Переверните корпус.

2. Установите держатель для багажа.

3. Зафиксируйте держатель четырьмя

винтами.

4. Вставьте болты в крепление для

фиксации багажа.

235

Перевозка груза

5. Расположите держатель на

сложенной спинке сиденья таким
образом, чтобы болты проходили
через два отверстия в длиной части
держателя.

6. Закрепите держатель двумя

барашковыми гайками.

7.

Снятие выполняется в обратной
последовательности.

ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАЩИТЫ ДОМАШНИХ
ЖИВОТНЫХ

ПРЕДУПРЕЖДЕНИЕ

Если установлена сетка для
перевозки домашних животных,
не занимайте сиденья позади нее.

ПРЕДОСТЕРЕЖЕНИЕ

Оставляйте расстояние не менее
одного сантиметра между сеткой
для крепления багажа и

сиденьями, находящимися впереди нее.

Вы можете установить сетку для
перевозки домашних животных в одно
из следующих положений:

Позади передних сидений.

A

Позади второго ряда сидений

B

236

Перевозка груза
