По умолчанию система помощи при
парковке отключена. Для включения
системы помощи при парковке нажмите
на выключатель на панели приборов
или включите передачу заднего хода.

После включения системы помощи при
парковке загорается лампочка
выключателя.

Чтобы отключить систему, нажмите на
выключатель еще раз.

Маневрирование с
использованием системы
помощи при парковке

Примечание: Если в течение 3 секунд
звучит предупреждающий сигнал
высокого тона и мигает лампочка
выключателя, то это сигнализирует о
неисправности системы. Система будет
отключена. Автомобиль должен быть
проверен квалифицированными
техническими специалистами.

Когда расстояние от заднего бампера
до препятствия станет равным
примерно 150 см, от переднего бампера
до препятствия - равным 80 см, а
расстояние от борта автомобиля до
препятствия - равным 50 см, включится
прерывистый звуковой сигнал. С
уменьшением расстояния до
препятствия частота тона будет
повышаться. Когда расстояние
сократится до 30 см, звуковой сигнал
начнёт работать непрерывно.

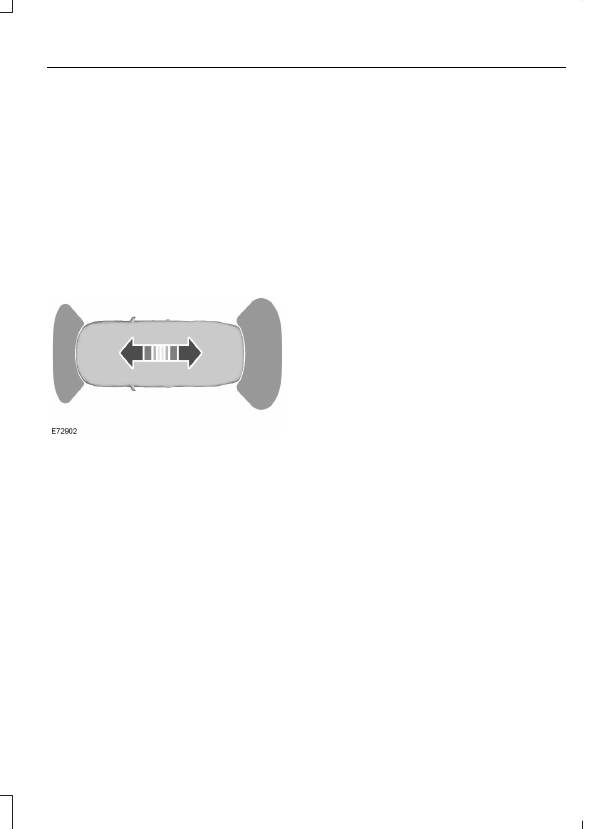

Спереди и сзади будет слышен
меняющийся звуковой сигнал, когда
расстояние до препятствия спереди и
сзади станет меньше 30 см.

201

Системы помощи при парковке

ПРИНЦИПЫ РАБОТЫ

Камера улучшает обзор и используется
при движении задним ходом.

ПРЕДУПРЕЖДЕНИЕ

Система не снимает с водителя
обязательств быть внимательным
и осторожным за рулем.

ПРЕДОСТЕРЕЖЕНИЯ

Если вы моете автомобиль водой
под большим давлением,
направляйте струю воды на камеру

только на короткое время, с расстояния
не менее 20 см.

Не прикладывайте к камере
давление.

Примечание: Следите за тем, чтобы на
камеру не попадали грязь, лед и снег. Не
используйте для очистки острые
предметы, обезжириватели, мастику и
продукты органического происхождения.
Пользуйтесь только мягкой тканью.

Во время работы камеры на дисплее
появляются справочные линии,
иллюстрирующие траекторию
движения вашего автомобиля, и
примерное расстояние для предметов,
расположенных сзади.

КАМЕРА ЗАДНЕГО ВИДА

ПРЕДУПРЕЖДЕНИЯ

Работа камеры может зависеть от
температуры наружного воздуха,
состояния автомобиля и дороги.

Расстояния, отображаемые на
дисплее, могут отличаться от
фактических расстояний.

Не помещайте напротив камеры
никакие предметы.

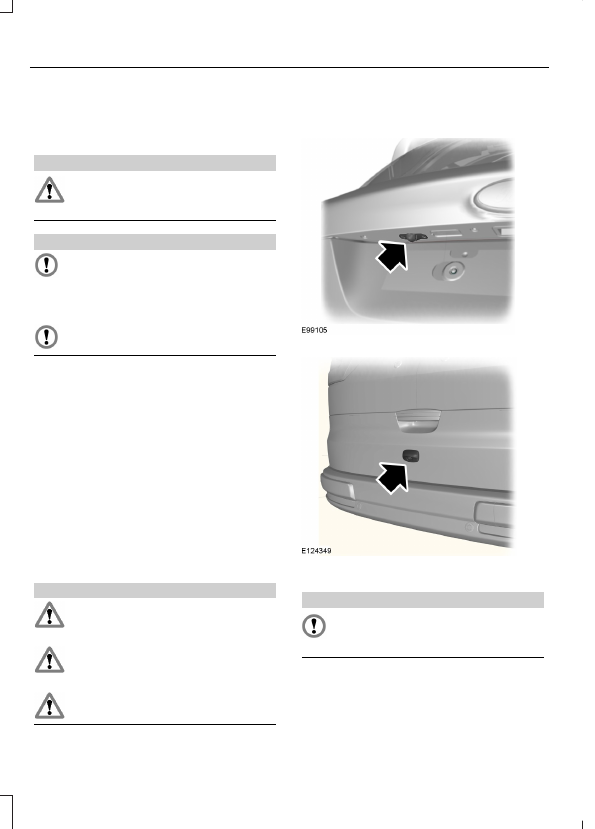

Камера находится на крышке грузового
отсека, рядом с рукояткой.

S-MAX

Galaxy

Активация камеры заднего вида

ПРЕДОСТЕРЕЖЕНИЕ

Камера не всегда распознает
предметы, расположенные близко
к автомобилю.

Включите зажигание и аудиоблок,
выберите передачу заднего хода. На
экране появится изображение.

202

Камера заднего обзора

Корректная работа камеры может быть
нарушена в следующих условиях:
•

Темные зоны.

•

Интенсивный свет.

•

Быстрый рост или уменьшение
наружной температуры.

•

Намокание камеры, например, под
действием дождя или высокой
влажности.

•

Блокировка поля обзора камеры,
например, грязью.

Использование дисплея

ПРЕДОСТЕРЕЖЕНИЯ

Препятствия, расположенные
выше камеры, не отображаются.
Если необходимо, осмотрите

участок позади автомобиля.

Отметки служат только для
справки; они рассчитываются,
исходя из предположения, что

автомобиль максимально загружен и
находится на ровной горизонтальной
поверхности.

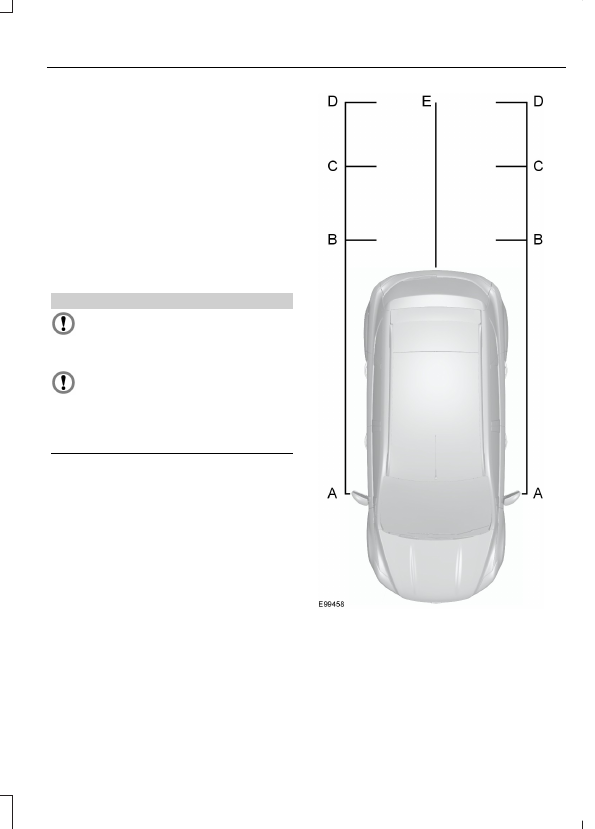

Линии показывают предполагаемую
траекторию движения автомобиля (с
учетом действующего угла поворота
рулевого колеса) и расстояние до
наружных зеркал заднего вида и
заднего бампера.

Зазор для наружных зеркал
заднего вида - 0,1 м

A

Красный - 0,3 м

B

Оранжевый - 1 м

С

203

Камера заднего обзора

Оранжевый - 2 м

D

Обозначает ось
предполагаемой траектории
движения автомобиля.

E

Примечание: При движении задним
ходом автомобиля с прицепом линии на
экране обозначают траекторию
движения автомобиля, а не прицепа.

Отключение камеры заднего
вида

Примечание: Выключите передачу
заднего хода. Перед отключением
дисплей короткое время продолжает
работать.

Система автоматически отключается
после того как скорость автомобиля
достигает приблизительно 15 км/ч.

Автомобили с системой помощи
при парковке

На дисплее будет дополнительно
показана шкала расстояний с цветовой
кодировкой. Это обозначение
расстояния от заднего бампера до
обнаруженного препятствия.

Используется следующая цветовая
кодировка:
•

Зеленый - от 0,8 до 1,5 м

•

Оранжевый - от 0,3 до 0,8 м

•

Красный - 0,3 м или менее

204
