Ford C-MAX (2014 год). Руководство - часть 18

5. Снимите патрон лампы.

6. Извлеките лампу.

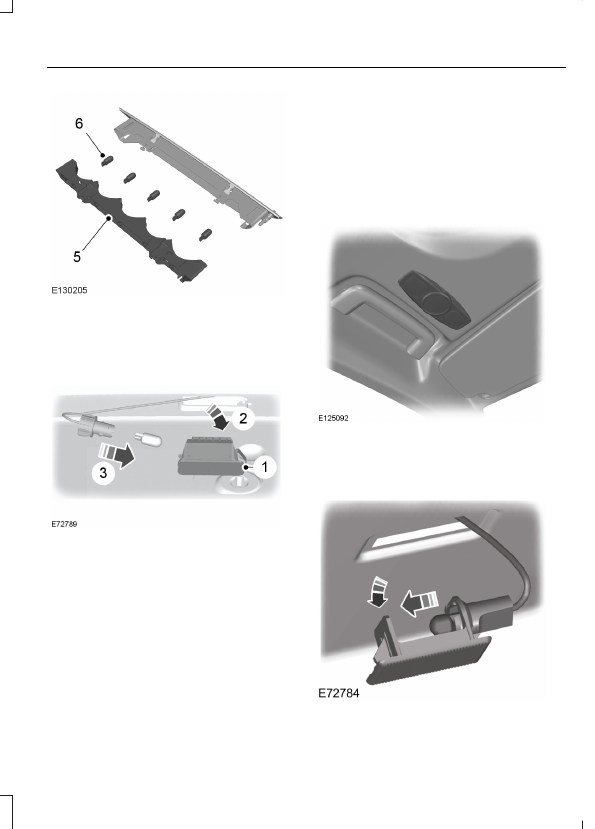

Фонарь подсветки
регистрационного знака

1.

Осторожно освободите пружинный
держатель.

2. Снимите модуль лампы.

3. Поверните лампу против часовой

стрелки и извлеките её.

Плафоны освещения салона

Автомобили со светодиодными
лампами

Примечание: Светодиодная панель не
является обслуживаемым элементом,
при возникновении ее неисправности
необходимо обратиться в дилерский
центр.

Лампа багажного отделения,
лампа пространства для ног и
лампа двери багажного
отделения

75

Осветительное оборудование

1.

Осторожно открепите модуль
лампы.

2. Извлеките лампу.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

Мощность (Ватт)

Тип

Фонарь

21

PY21W

Передний фонарь указателя пово-
рота

55

H1

Дальний свет фар

55

1

H7

Лампа ближнего света фары

55

H1

Фара освещения поворота

55

H11

Лампа передней противотуманной
фары

5

W5W

Габаритные фонари

5

WY5W

Боковой повторитель

5

W5W

Лампа подсветки входа

21

PY21W

Задний фонарь указателя пово-
рота

21/5

P21/5W

Передний и задний габаритные
фонари

5

W5W

Задний фонарь

21

P21W

Задний противотуманный фонарь

21

P21W

Фонарь заднего хода

5

W5W

Фонарь подсветки регистрацион-
ного знака

5

W5W

Центральный стоп-сигнал

5

W5W

Плафон освещения багажного
отделения

1

Установить новый предохранитель с таким же сопротивлением, как у прежнего.

76

Осветительное оборудование

ЭЛЕКТРИЧЕСКИЕ
СТЕКЛОПОДъЕМНИКИ

ПРЕДУПРЕЖДЕНИЯ

Не оставляйте детей в
автомобиле без присмотра и не
позволяйте им играть с окнами с

электроприводом стекол. Они могут
получить серьезную травму.

При закрывании окон с
электроприводом стекол
убедитесь, что на пути поднятия

стекла не находится препятствий, и что
дети и домашние животные не
находятся вблизи проемов окон.

Примечание: Если открыто только одно
из окон, может слышаться
пульсирующий шум. Чтобы снизить
уровень шума, слегка откройте
противоположное окно.

Для открытия окна нажмите на
выключатель.

Для закрытия окна отведите
выключатель вверх.

Опускание одним касанием

 (при

наличии)

Нажмите выключатель до упора, а
затем отпустите его. Чтобы остановить
движение стекла нажмите
выключатель еще раз или отведите его
вверх.

Поднятие одним касание

 (при

наличии)

Отведите выключатель вверх до упора,
а затем отпустите его. Чтобы
остановить движение стекла нажмите
выключатель еще раз или отведите его
вверх.

Блокировка окон

Чтобы заблокировать или
разблокировать переключатели
управления задними окнами нажмите
на данный переключатель. Когда
переключатели управления задними
окнами будут заблокированы,
включится подсветка этого
переключателя.

77

Окна и зеркала

Функция остановки и реверса
стекла при возникновении
препятствии

 (при наличии)

Предусмотрена автоматическая
остановка стекла при закрывании. Если
на пути стекла оказывается какое-либо
препятствие, стекло опустится обратно
на некоторое расстояние.

Отмена функции остановки и
реверса стекла при возникновении
препятствия

ПРЕДУПРЕЖДЕНИЕ

Когда вы отключаете функцию
остановки и реверса стекла при
возникновении препятствия,

стекло не остановится, если на его пути
окажется какое-либо препятствие.
Будьте осторожны при закрытии окон
во избежание травмы или повреждения
автомобиля.

Для отмены этой защитной функции в
условиях дополнительного
сопротивления (например, зимой)
выполните следующее:

1.

Дважды закройте окно до точки, в
которой возникает сопротивление,
и дайте стеклу возможность
переместиться в обратном
направлении.

2. Закройте окно в третий раз до точки

возникновения сопротивления.
Функция остановки и реверса стекла
при возникновении препятствии
теперь выключена, и стекло можно
поднять в ручном режиме. Стекло
беспрепятственно пройдет точку
сопротивления движению и
полностью закроется.

Если после третьей попытки окно не
закрывается полностью, как можно
скорее обратитесь к авторизованному
дилеру.

Восстановление функции остановки
и реверса стекла при возникновении
препятствия

ПРЕДУПРЕЖДЕНИЕ

Функция остановки и реверса
стекла при возникновении
препятствия выключена, пока вы

не выполните сброс памяти.

Если аккумуляторная батарея
отсоединена, сброс памяти функции
остановки и реверса стекла при
возникновении препятствия
необходимо выполнить для каждого
окна.

1.

Отведите выключатель вверх и
удерживайте его в этом положении
до полного закрытия окна.

2. Отпустите ручку.

3. Отведите выключатель вверх еще

на одну секунду.

4. Нажмите на выключатель и

удерживайте его в этом положении
до полного открытия окна.

5. Отпустите ручку.

6. Отведите выключатель вверх и

удерживайте его в этом положении
до полного закрытия окна.

7.

Откройте окно и попытайтесь
закрыть его в автоматическом
режиме.

8. Если окно полностью не

закрывается в автоматическом
режиме, выполните сброс и
повторите процедуру.

78

Окна и зеркала
