Ford C-MAX (2014 год). Руководство - часть 17

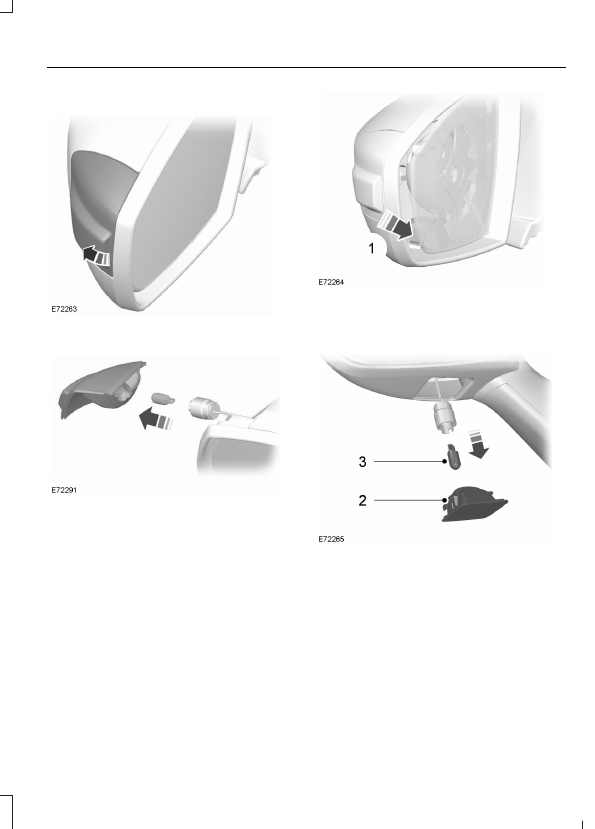

Боковой повторитель

1.

Аккуратно снимите боковой
повторитель указателя поворота.

2. Снимите патрон лампы.

3. Извлеките лампу.

Лампа подсветки входа

Примечание: Поверните стекло зеркала
до конца внутрь.

1.

Установите отвертку в зазор между
краем корпуса зеркала и его
стеклом и отсоедините
металлический фиксатор.

2. Снимите модуль лампы.

3. Извлеките лампу.

71

Осветительное оборудование

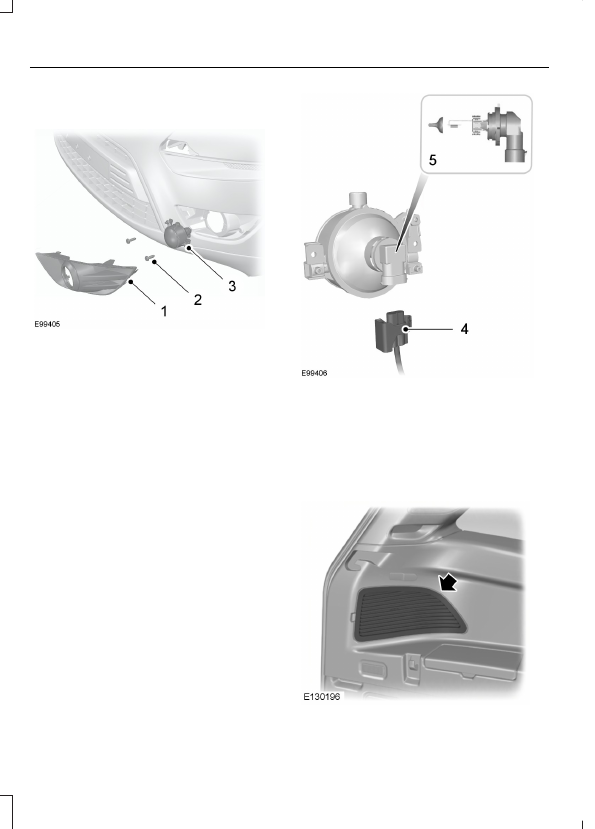

Передние противотуманные
фары

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

1.

Снимите крышку с помощью
подходящего инструмента.

2. Выверните винты.

3. Снимите модуль лампы.

4. Отсоедините штекерный разъем.

5. Поверните против часовой стрелки

и снимите патрон лампы.

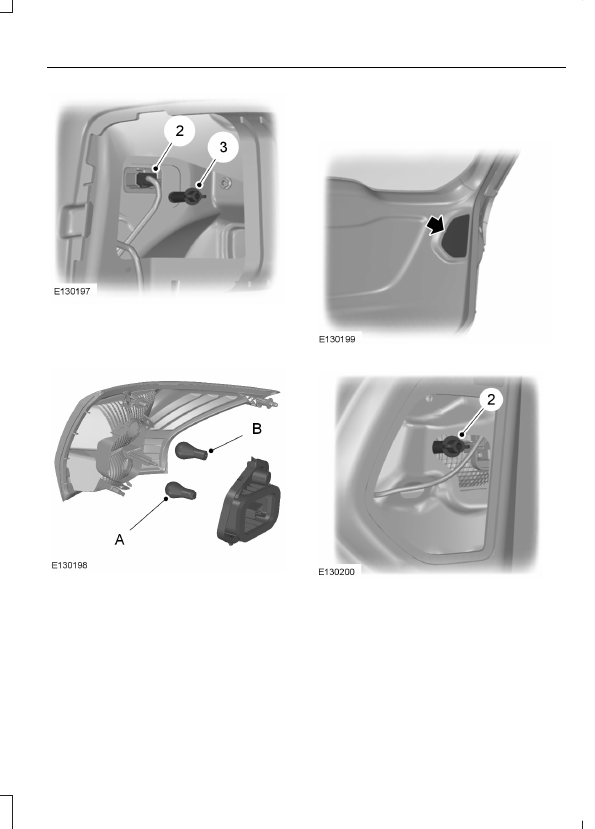

Задние фонари

Указатель поворота, стоп-сигнал и
фонарь габаритного света

1.

Снимите панель отделки.

72

Осветительное оборудование

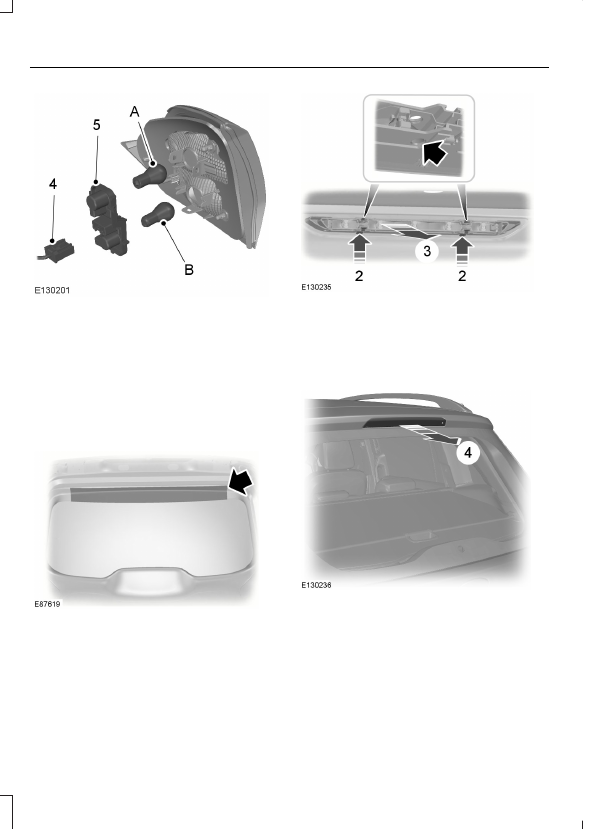

2. Отсоедините штекерный разъем.

3. Выверните барашковую гайку.

4. Снимите модуль лампы.

5. Снимите патрон лампы.

6. Осторожно вдавите лампу в патрон,

поверните против часовой стрелки
и извлеките лампу наружу.

A. Задний фонарь и стоп-сигнал
B. Рычаг указателей поворота

Фонарь заднего хода, задний
противотуманный фонарь и задний
фонарь габаритного света

1.

Снимите панель отделки.

2. Выверните барашковую гайку.

3. Снимите модуль лампы.

73

Осветительное оборудование

4. Отсоедините штекерный разъем.

5. Снимите патрон лампы.

6. Осторожно вдавите лампу в патрон,

поверните против часовой стрелки
и извлеките лампу наружу.

A. Фонарь заднего хода
B. Задний противотуманный фонарь

Центральный стоп-сигнал

1.

Отсоедините клипсы.

2. Вставьте в отверстия подходящий

инструмент.

3. Осторожно потяните модуль лампы

в направлении передней части
автомобиля для освобождения
пружинных держателей.

4. Снимите модуль лампы.

74

Осветительное оборудование
