Ford Explorer / Mercury Mountaineer. Manual - parte 898

Comodidad Remota

419-02-2

419-02-2

El transmisor universal HomeLink® con TravelNote

TM

provee

una manera conveniente de reemplazar hasta tres transmisores
portátiles con un simple dispositivo integrado. El transmisor
universal:

•

controlará puertas de garajes, compuertas, la iluminación
del hogar, la oficina y los sistemas de seguridad.

•

en realidad adoptará y transmitirá la frecuencia de radio
de hasta tres transmisores portátiles de cualquiera de los
sistemas arriba indicados.

•

es parte integral del conjunto de la visera izquierda y es
alimentado por la batería del vehículo y por el sistema de
carga.

Además de la función del transmisor universal, el HomeLink ®
con TravelNote

TM

 también provee un conveniente dispositivo

de grabación integrado para almacenar información con
seguridad. Para información adicional, refiérase a la Guía
del Propietario.

DESCRIPCION Y OPERACION

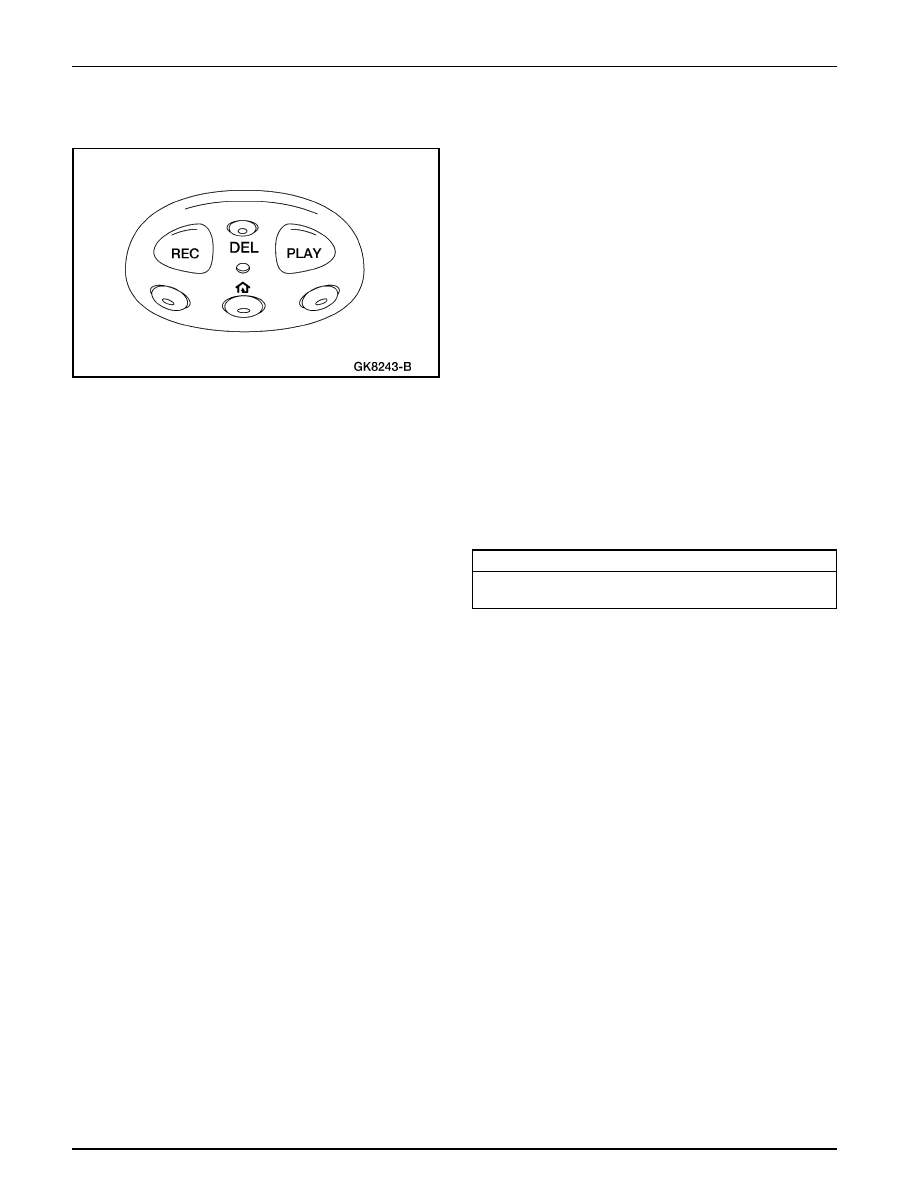

Transmisor Universal

Tabla de Inspección Visual

Mecánica

DIAGNOSTICO Y PRUEBA

Transmisor Universal

Refiérase a la Celda 89, Diagramas de Cableado, Luces de
Cortesía para obtener información acerca del esquema y los
conectores.

Inspección y Verificación

1.

Verifique la falla reportada por el cliente haciendo
funcionar el sistema.

2.

Inspeccione para ver si hay signos obvios de daños
mecánicos.

• Transmisor universal dañado
• Receptor dañado

3.

Si se localiza la causa obvia de la falla observada o
reportada, corrija el defecto (si le es posible) antes de
proceder con el siguiente paso.

4.

Si la falla no es evidente, verifique el síntoma y refiérase
a la Tabla de Fallas.

Comodidad Remota

419-02-3

419-02-3

DESCRIPCION Y OPERACION (Continuación)

• El transmisor universal es

• Transmisor  universal.

• VAYA a la Prueba Pinpoint A.

inoperante

• Unidad receptora.

• El TravelNote

TM

 es inoperante –

• TravelNote

TM

.

• INSTALE un nuevo conjunto

el transmisor universal está

de visera izquierda.

operativo

Tabla de Fallas

TABLA DE FALLAS

Causa Posible

Acción

Condición

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A1

VERIFIQUE EL FUNCIONAMIENTO DEL ESPEJO DE TOCADOR IZQUIERDO

A2

PROGRAME EL TRANSMISOR PORTATIL EN EL TRANSMISOR UNIVERSAL

1

Verifique la iluminación de las lámparas del espejo de
tocador.

•

¿Se iluminan las lámparas del espejo?

→

→

→

→

→

Si
Vaya a A2.

→

→

→

→

→

No
Para información adicional, REFIERASE a la
Sección 417-02.

1

Nota: Si la puerta del garaje está equipada con códigos de
funcionamiento, refiérase a Prueba de un Abridor de Puerta
de Garaje Equipado Con “Códigos de Funcionamiento.”

Programe el transmisor universal; para información
adicional, refiérase a Programación.

•

¿Se programó con éxito el transmisor universal?

→

→

→

→

→

Si
El transmisor universal está BIEN. VERIFIQUE la
operación del receptor.

→

→

→

→

→

No
INSTALE un nuevo conjunto de visera izquierda.
PRUEBE si la operación del sistema es normal.

Pruebas Pinpoint

Prueba Pinpoint A: EL TRANSMISOR UNIVERSAL ES INOPERANTE

Comodidad Remota

419-02-4

419-02-4

ADVERTENCIA: Un sistema de apertura de puerta

de garaje que no se detenga o se devuelva por sí sola después
de detectar un objeto en su camino, no cumple con los
actuales estándares de seguridad federales. Para reducir
el riesgo de serias heridas o muerte, no utilice este
HomeLink ® con un transmisor TravelNote

TM

en sistemas

de apertura de puertas que no posean la característica de
parada y retroceso como es requerido por los estándares
federales. Esto incluye cualquier sistema fabricado antes
del 1ro de Abril de 1982. Para más información, llame a
asistencia al cliente de HomeLink® con TravelNote

TM

,  por

el teléfono 1-800-355-3515.

1.

CUIDADO: Durante este procedimiento, el

sistema que usted está programando se activará.
Asegúrese de que no hayan personas u objetos en las
cercanías de la puerta de garaje que está siendo
programada.

Verifique si el transmisor portátil está operativo.

PROCEDIMIENTOS GENERALES

Programación

2.

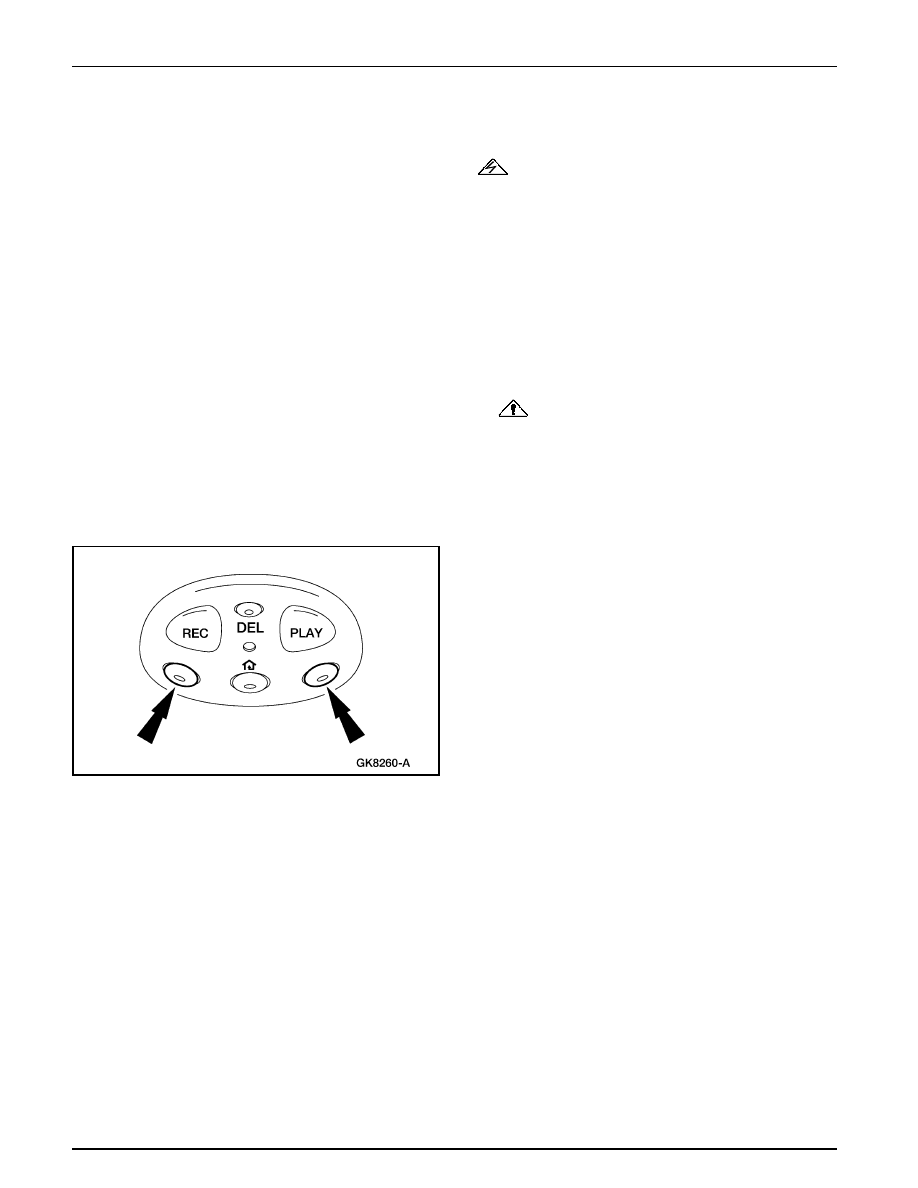

Prepárese para programar el transmisor universal
anulando todos los tres canales manteniendo oprimidos
los dos botones externos hasta que la luz roja comience a
parpadear (de 20 a 30 segundos). Suelte ambos botones.

3.

Seleccione uno de los tres canales del transmisor universal
a ser programado oprimiendo el botón deseado.

4.

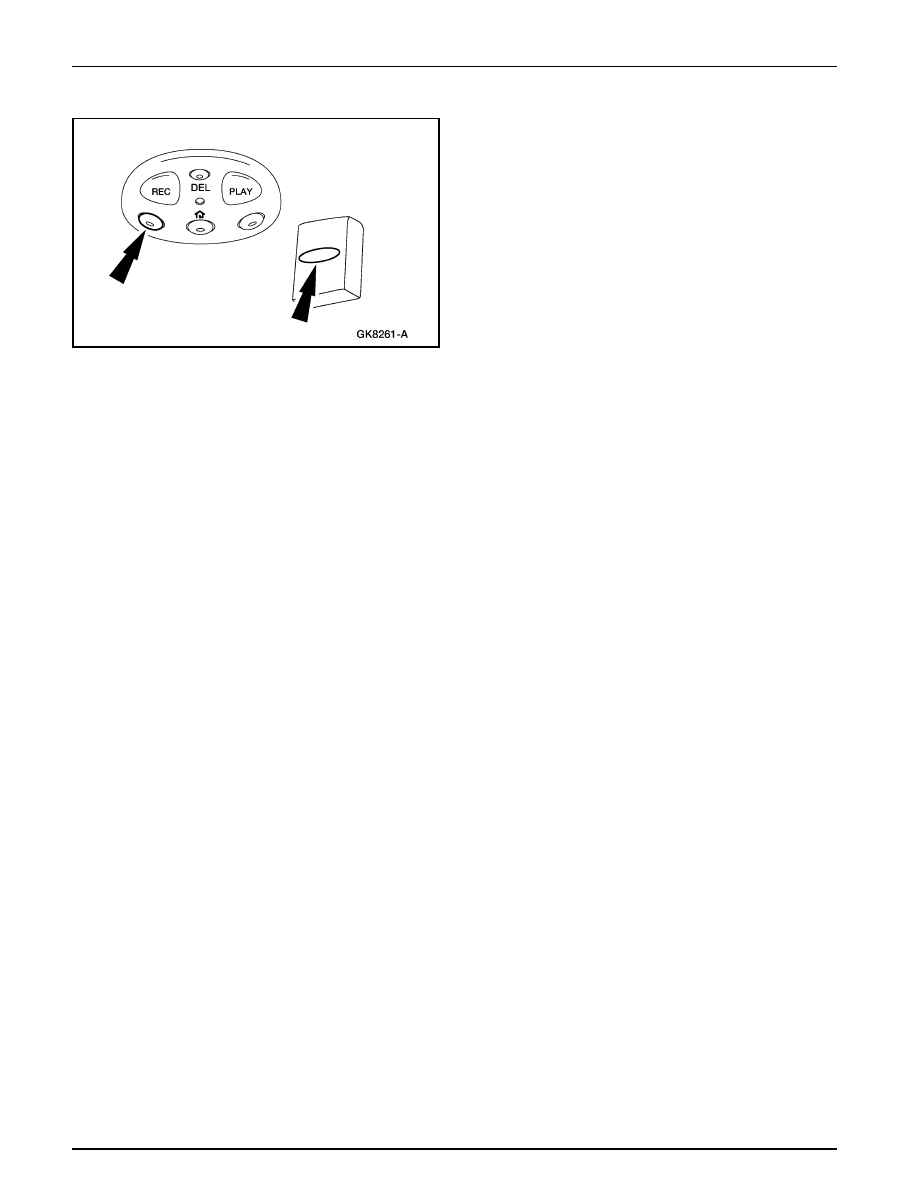

Sostenga el extremo del transmisor portátil a 25 - 51 (1 -
2 pulgadas) de la superficie delantera del transmisor
universal, a fin de que la luz roja pueda aun ser vista.

Comodidad Remota

419-02-5

419-02-5

PROCEDIMIENTOS GENERALES (Continuación)

5.

Nota:  Durante la programación, el transmisor portátil
puede automáticamente dejar de transmitir después de
dos segundos, cuya duración no puede ser suficiente para
programar el transmisor universal. Si programa este tipo
de transmisor portátil, continúe oprimiendo el botón en
el transmisor universal mientras presiona de nuevo el
botón del transmisor portátil cada dos segundos (solo en
Canadá).

Utilice ambas manos para oprimir el botón del transmisor
portátil y el botón deseado en el transmisor universal. No
suelte ningún botón.

6.

Mantenga oprimido ambos botones hasta que la luz roja
en el transmisor universal parpadee, primero lentamente
y luego rápidamente. Suelte ambos botones cuando la luz
roja comience a parpadear rápidamente. El transmisor
universal ha adoptado la nueva frecuencia y puede ser
usado en lugar del transmisor(es) portátil(es).

7.

Nota: Si el transmisor portátil aparenta programar el
transmisor universal pero no abre la puerta del garaje, el
abridor puede tener la característica de “código protegido”
o “código de funcionamiento”.

Para operar, simplemente oprima el botón apropiado en
el transmisor universal. La luz roja se enciende cuando
la señal esté siendo emitida.

Prueba de un Abridor de Puerta de Garaje
Equipado Con “Códigos de Funcionamiento”

1.

Programe el transmisor portátil en el transmisor universal;
Para información adicional, refiérase a Programación.
