Ford Explorer / Mercury Mountaineer. Manual - parte 877

Anti-Robo — Perimetral

419-01A-12

DIAGNÓSTICO Y PRUEBA (Continuación)

Indice de Comandos Activos del GEM / CTM

Comando

Activo

Pantalla

Acción

CAMBIO ELECTRÓNICO

HIGH LAMP

ON, OFF

4 RUEDAS (Sólo GEM)

CAMBIO ELECTRÓNICO

LOW LAMP

ON, OFF

4 RUEDAS (Sólo GEM)

CAMBIO ELECTRÓNICO

PLATE PWR

ON, OFF

4 RUEDAS (Sólo GEM)

CAMBIO ELECTRÓNICO

SHFT CLCH

ON, OFF

4 RUEDAS (Sólo GEM)

CONTROL EMBRAGUE

CLUTCH SOL

ANALOG %

DEL CAMBIO

LÁMPARA

NTFLAMP

ON, OFF

« NEUTRAL IN TOW «

LIMPIA-PARABRISAS

UP RELAY

ON, OFF

TRASERO (Sólo GEM)

LIMPIA-PARABRISAS

DWN RELAY

ON, OFF

TRASERO (Sólo GEM)

LUZ TRASERA CALENTADA

RLY CNTRL

ON, OFF

CONTROL CIERRE DE PUERTA

DD UNLOCK

ON, OFF

Índice de Códigos (DTCs) de Problemas de Diagnóstico para la Prueba
de Torcido del GEM/CTM

Índice de Códigos (DTCs) de Problemas de Diagnóstico para la Prueba de
Torcido del GEM/CTM

DTC

Descripcion

DTC causado por

4B1317

Voltaje de Batería ALTO

GEM/CTM

B1318

Voltaje de Batería BAJO

GEM/CTM

B1322

Corto a Tierra, Circuito Puerta Abierta del Conductor

GEM/CTM

B1330

Corto a Tierra, Circuito Puerta Abierta del Pasajero

GEM/CTM

B1352

Falla en Circuito, Llave en el Encendido

GEM/CTM

B1410

Falla en Circuito, Motor Vidrio Eléctrico Conductor

GEM

B1438

Falla en Circuito, Interruptor Selector Modalidad Limpia-Parabrisas

GEM/CTM

B1441

Corto a Tierra, Entrada Interruptor Selector Modalidad Limpia-Parabrisas

GEM/CTM

B1446

Falla en Circuito, Sensor Parada Limpia-Parabrisas

GEM/CTM

Anti-Robo — Perimetral

419-01A-13

• Módulo RAP.
• Circuitos.
• Fusibles.
• Interruptor de desarmar la puerta.
• Interruptor de puerta abierta.
• GEM.
• Circuitos.
• Módulo RAP.
• Entrada puerta abierta.
• Circuitos.
• Módulo RAP.
• Grupo de instrumentos (10849).
• LED THEFT.
• Fusibles.
• Circuitos.
• GEM/CTM.

DIAGNÓSTICO Y PRUEBA (Continuación)

Índice de Códigos (DTCs) de Problemas de Diagnóstico para la Prueba de
Torcido del GEM/CTM

DTC

Descripcion

DTC causado por

B1450

Falla en Circuito, Entrada Interruptor Demora de Intervalo Limpia / Lava

GEM/CTM

B1453

Corto a Tierra, Entrada Interruptor Demora de Intervalo Limpia / Lava

GEM/CTM

B1462

Falla en Circuito, Interruptor de Cinturón de Seguridad

GEM/CTM

B1577

Corto a Batería, Entrada Lámpara PARK

GEM/CTM

B1610

Corto a Tierra, Entrada (desde Módulo RAP) Circuito Acceso Iluminado

GEM

B1833

Corto a Tierra, Circuito Interruptor Desarmar Abrir Puerta

GEM

Causa Posible

Acción

Condición

Tabla de Fallas

• No Hay Comunicación Con el

Módulo — RAP

• El Sistema de Alarma No Arma /

Desarma

• El Sistema de Alarma No Funciona

Correctamente

• El Indicador THEFT Está Siempre /

Nunca Encendido

• No Hay Comunicación Con el

Módulo — GEM / CTM

• VAYA a la Prueba Pinpoint A.

• VAYA a la Prueba Pinpoint B.

• VAYA a la Prueba Pinpoint C.

• VAYA a la Prueba Pinpoint D.

• VAYA a la Prueba Pinpoint E.

Anti-Robo — Perimetral

419-01A-14

•

¿ Están OK los fusibles ?

Vaya a A2.

REEMPLACE el (los) fusible(s). Si los fusibles fallan
de nuevo, REVISE por un corto a tierra. REPARE lo
necesario.

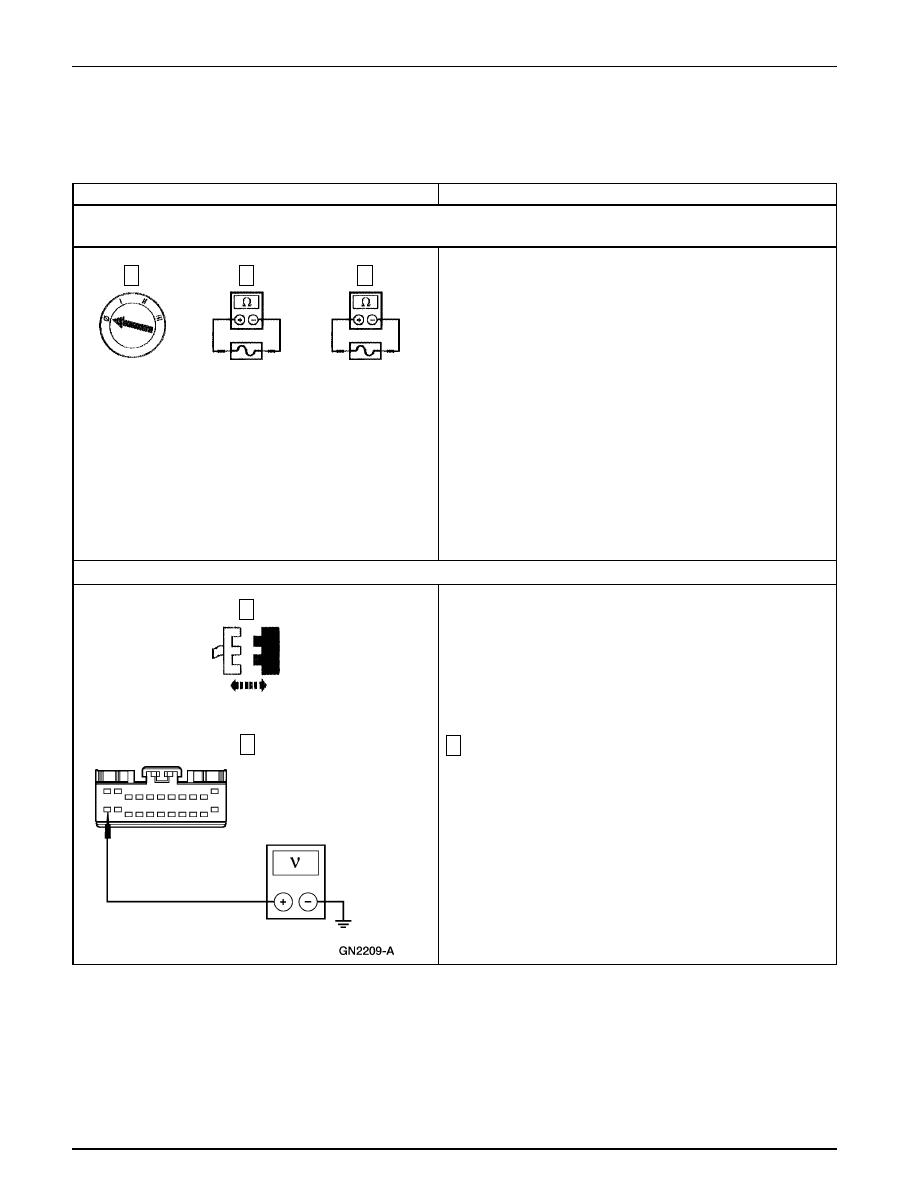

DIAGNÓSTICO Y PRUEBA (Continuación)

→

Prueba Pinpoint A: NO HAY COMUNICACIÓN CON EL MÓDULO — RAP

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL FUSIBLE 20 (7.5A) DEL PANEL DE CONEXIÓN DE FUSIBLES Y EL FUSIBLE 9 (20A) DE LA CAJA DE
DISTRIBUCIÓN DE CORRIENTE

VERIFIQUE EL VOLTAJE AL MÓDULO RAP — CIRCUITOS 645 (W/LB)

Fusible 20 (7.5A)

Pruebas Pinpoint

Fusible 9 (20A)

Mida el voltaje entre C338-12, Circuito 645 (W/LB) del
Módulo RAP, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a A3.

REPARE el Circuito 645 (W/LB). PRUEBE si el sistema
funciona normalmente.

→

C338 del Módulo RAP

Anti-Robo — Perimetral

419-01A-15

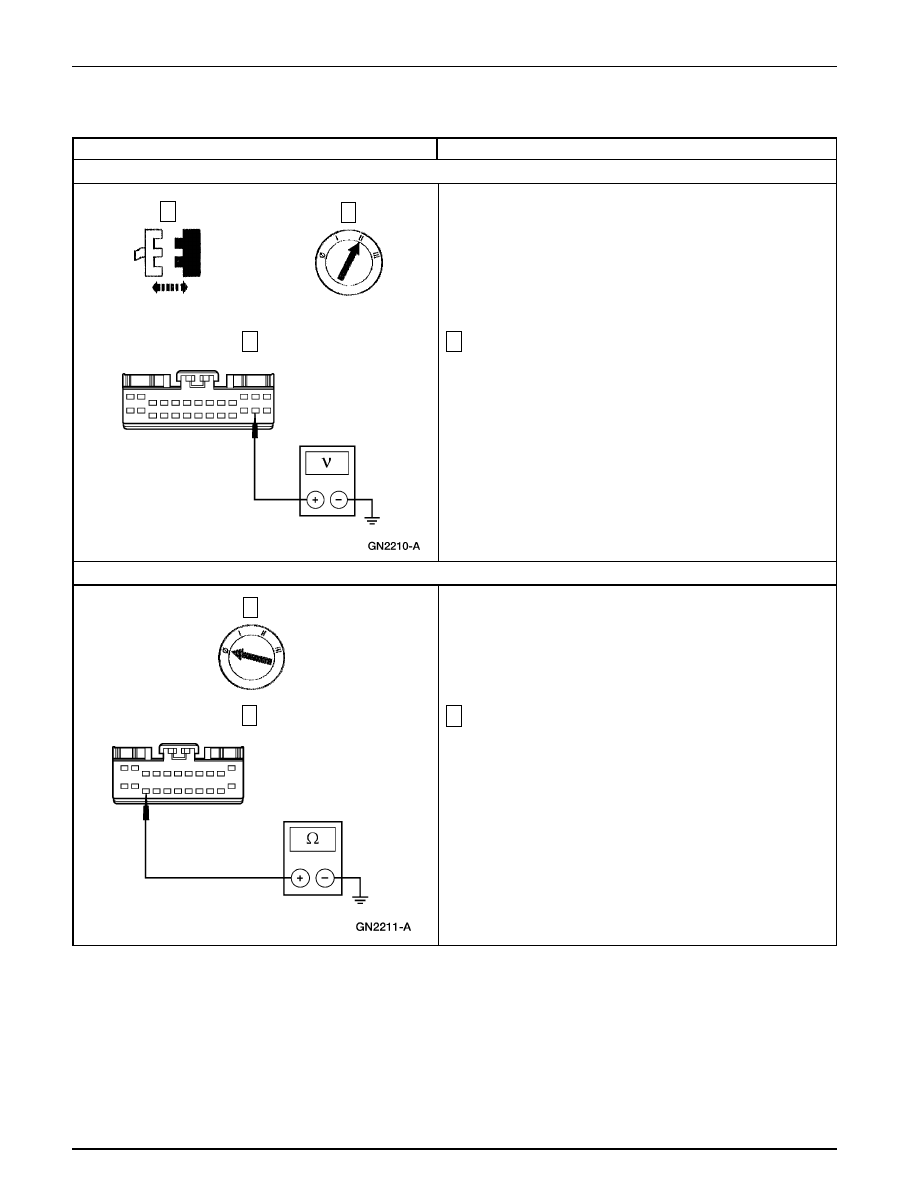

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: NO HAY COMUNICACIÓN CON EL MÓDULO — RAP (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 1002 (BK/PK

VERIFIQUE SI LA TIERRA DEL MÓDULO RAP ESTÁ ABIERTA — CIRCUITO 570 (BK/W)

Mida la resistencia entre C338-14, Circuito 570 (BK/W) del
Módulo RAP, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

CONSULTE la Sección 418-00.

REPARE el Circuito 570 (BK/W). PRUEBE si el sistema
funciona normalmente.

→

C336 del Módulo RAP

Mida el voltaje entre C336-25, Circuito 1002 (BK/PK) del
Módulo RAP, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a A4.

REPARE el Circuito 1002 (BK/PK). PRUEBE si el
sistema funciona normalmente.

→
