Red Intermodular de Comunicaciones

418-00-20

418-00-20

1

Mida la resistencia entre el C291-2 y el C297-15 del
módulo EATC, circuito 914 (TN/OG).

2

Mida la resistencia entre el C291-10 del DLC y el
C297-1 del módulo EATC, circuito 915 (PK/LB).

•

¿Son inferiores a 5 Ohmios?

CAMBIE el módulo EATC. REFIÉRASE a la
Sección 412-00. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito en cuestión. Para información
adicional, REFIÉRASE a la Reparación del Cableado
del Circuito de Comunicación. PRUEBE si el
sistema funciona normalmente.

3

Revise si el C297 del módulo EATC está dañado.

•

¿Está OK el C297 del módulo EATC?

Vaya a G2.

REPARE el C297 del EATC. PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

2

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

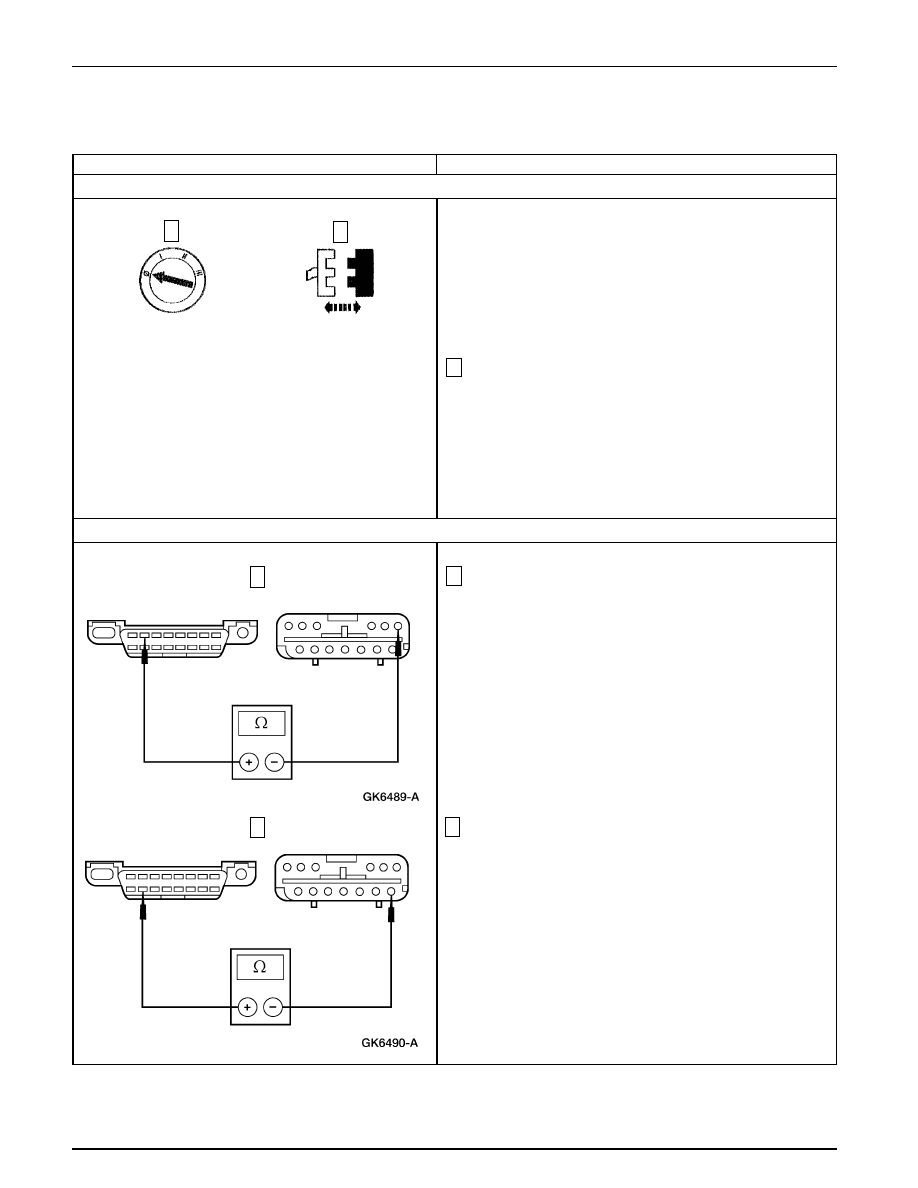

Prueba Pinpoint G: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO DE CONTROL AUTOMATICO
DE LA TEMPERATURA (EATC)

G 1 VERIFIQUE SI EL C297 DEL EATC ESTA DAÑADO

 C297 del Módulo EATC

G 2 VERIFIQUE SI ESTAN ABIERTOS LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB)

1

Red Intermodular de Comunicaciones

418-00-21

418-00-21

1

Mida la resistencia entre el C337-22 del DSM y el
C291-7 del DLC, circuito 70 (LB/WH).

•

¿ Es menor a 5 Ohmios?

CAMBIE el DSM. Para información adicional,
REFIÉRASE a la Sección 501-10. PRUEBE si el
sistema funciona normalmente.

VEA H3.

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

1

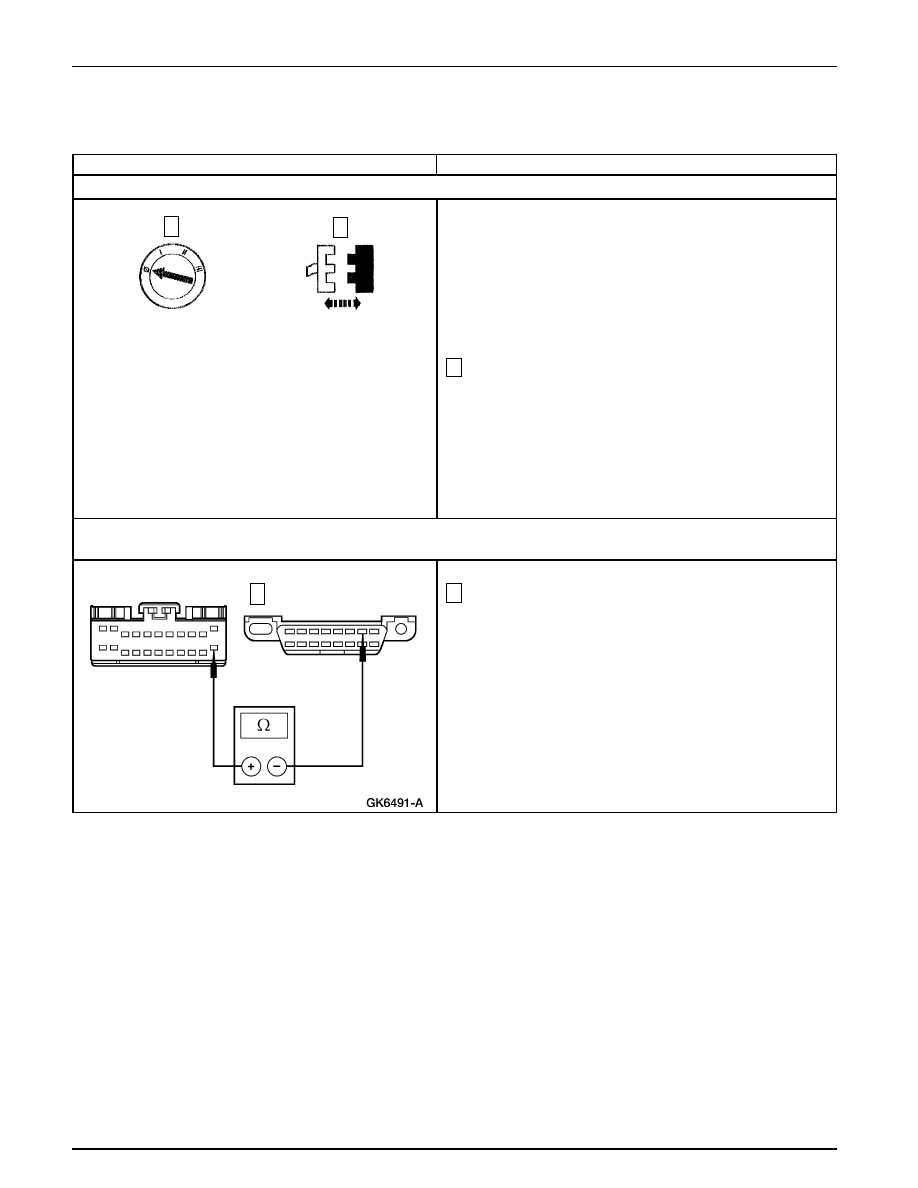

Prueba Pinpoint H: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO DEL ASIENTO DEL
CONDUCTOR (DSM)

H1

VERIFIQUE SI EL C337 DEL DSM ESTA DAÑADO

C337 del DSM

H2

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) ESTA ABIERTO ENTRE EL C291-7 Y EL C337-22 DEL DSM ESTA
ABIERTO

3

Revise si el C337 del DSM está dañado.

•

¿ Está OK el C337 del DSM?

Vaya a H2.

REPARE el C337 del DSM. PRUEBE si el sistema
funciona normalmente.

Red Intermodular de Comunicaciones

418-00-22

418-00-22

1

Mida la resistencia entre el C337-22 del DSM, y el
C346M-11 en línea, circuito 70 (LB/WH).

•

¿Es menor a 5 Ohmios?

Vaya a H5.

REPARE el circuito 70 (LB/WH) entre los C346M
y el C337 del DSM. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

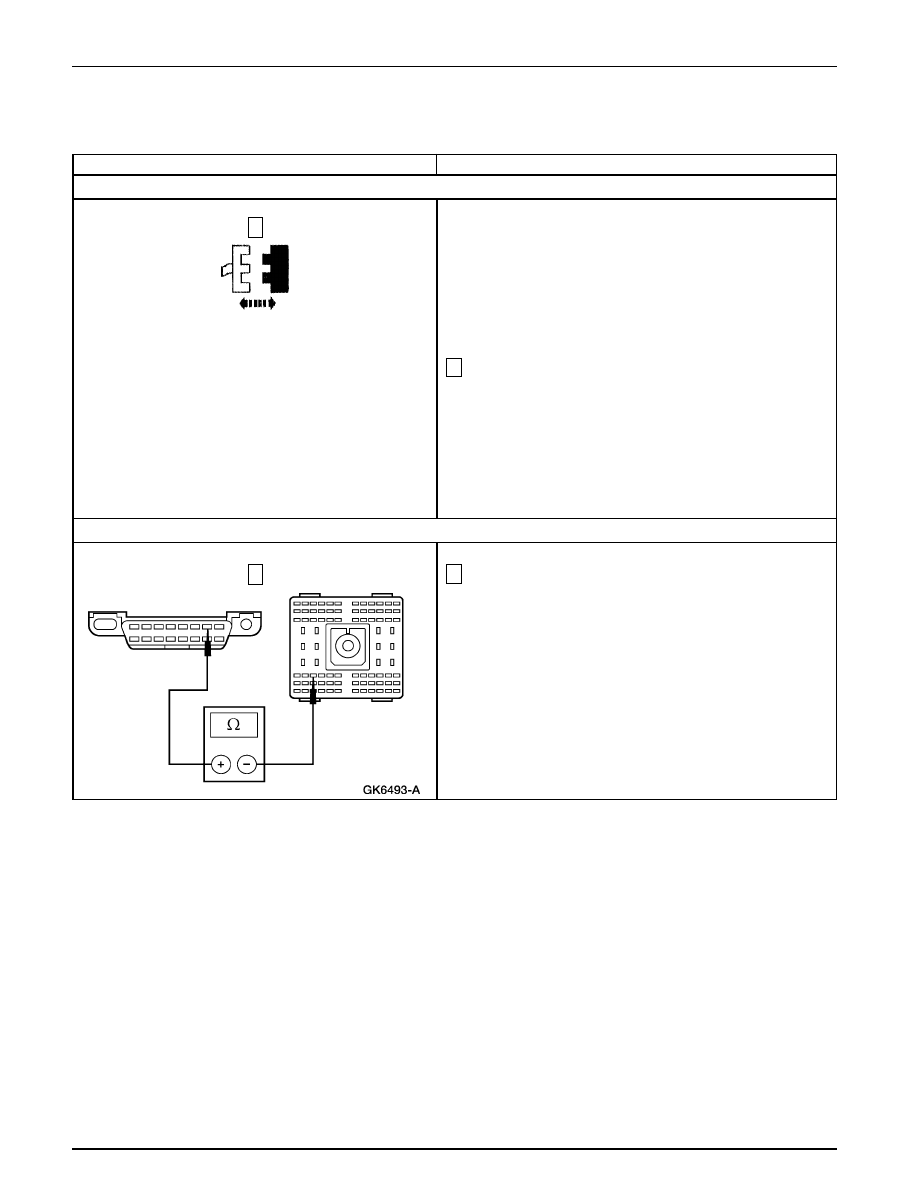

Prueba Pinpoint H: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO DEL ASIENTO DEL
CONDUCTOR (DSM) (Continuación)

H3

VERIFIQUE EL C346 EN LINEA

C346 En Línea

H4

VERIFIQUE SI ESTA ABIERTO EL CIRCUITO 70 (LB/WH) ENTRE EL C346M EN LÍNEA Y EL C337 DEL DSM

2

Revise si están dañados los C346M y C346F.

•

¿ Están OK los C346M y C346F?

VEA H4.

REPARE el C346M y/o el C346F en línea. PRUEBE
si el sistema funciona normalmente.

Red Intermodular de Comunicaciones

418-00-23

418-00-23

1

Mida la resistencia entre el C291-7 del DLC y el
C212F-51 en línea, circuito 70 (LB/WH).

•

¿ Es menor a 5 Ohmios?

REPARE el circuito 70 (LB/WH) entre el C212M
y el C346F en línea. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito 70 (LB/WH) entre el C212F
en línea y el C291 del DLC. PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

Prueba Pinpoint H: EL MODULO NO RESPONDE AL PROBADOR NGS — MODULO DEL ASIENTO DEL
CONDUCTOR (DSM) (Continuación)

C212 En Línea

H5

VERIFIQUE SI EL C212 EN LINEA ESTA DAÑADO

H6

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) ESTA ABIERTO ENTRE EL C212F EN LINEA Y EL C291 DEL DLC

2

Revise si están dañados los C212M y C212F.

•

¿ Están OK los C212M y C212F?

Vaya a H6.

REPARE el C212 dañado. PRUEBE si el sistema
funciona normalmente.
