Sistema de Carga – Información General

414-00-20

414-00-20

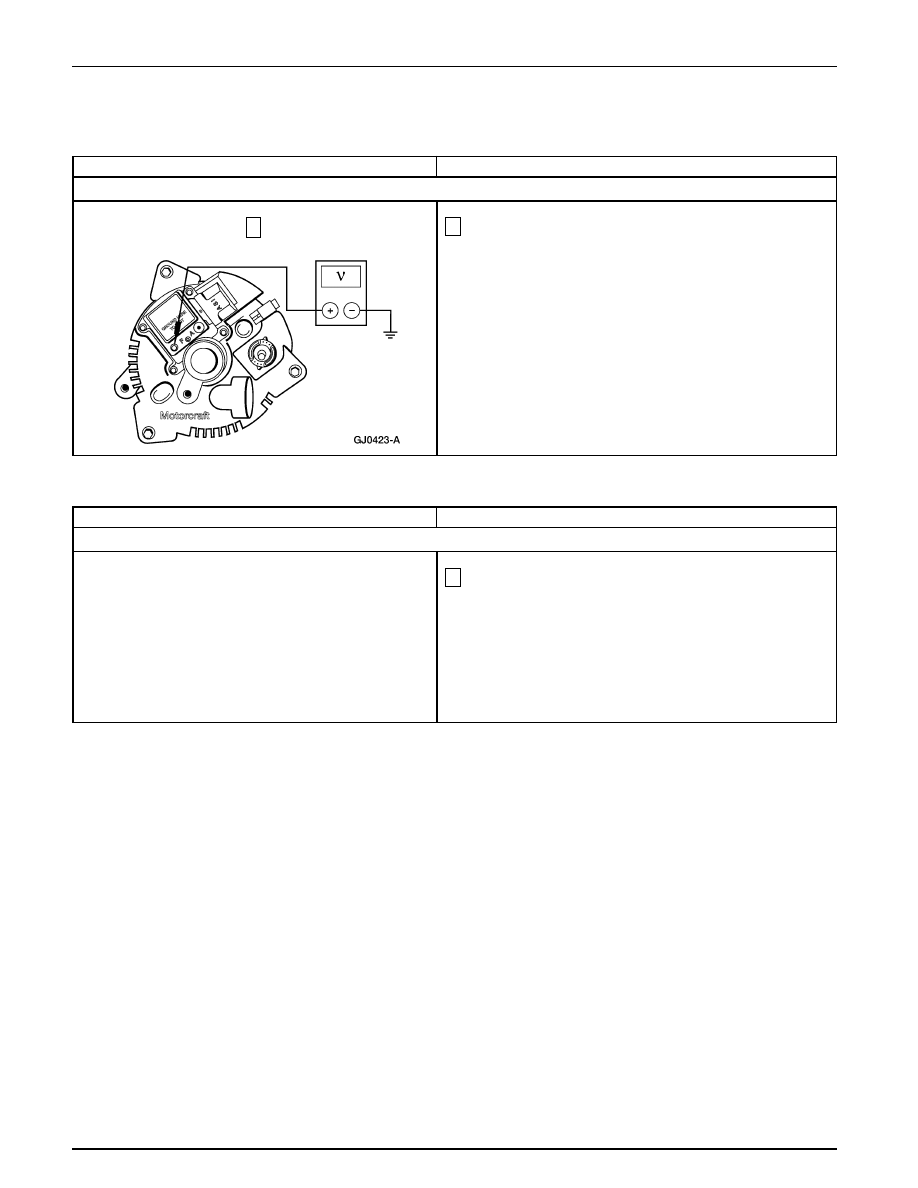

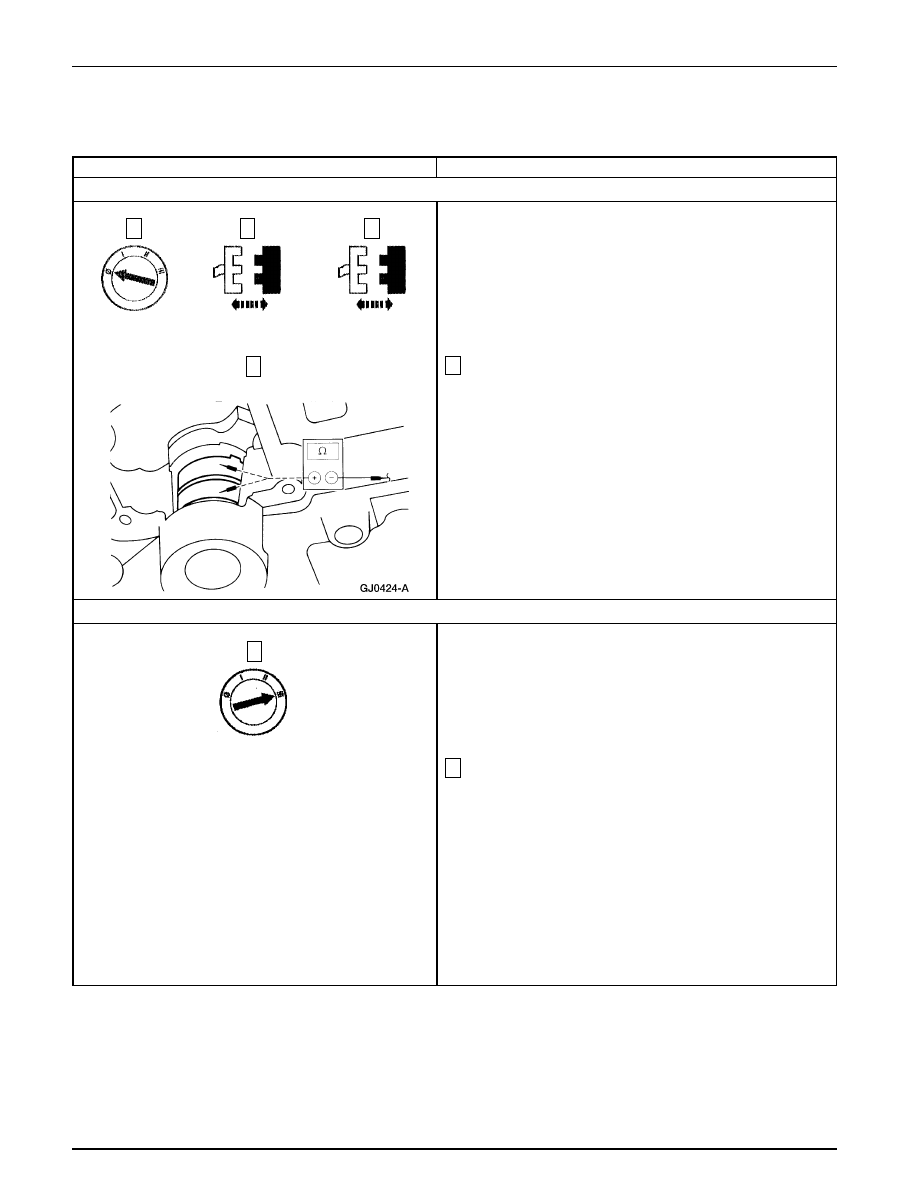

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint H: EL SISTEMA SE SOBRECARGA (EL VOLTAJE DE LA BATERIA ES SUPERIOR A 15.5
VOLTIOS) – 4.0L (Continuación)

1

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

H4

VERIFIQUE SI HAY UN ANILLO DESLIZANTE A TIERRA

H5

VERIFIQUE LA OPERACION DEL INDICADOR DEL SISTEMA DE ALARMA

4

Remueva del generador, el regulador de voltaje. Mida la
resistencia desde ambos anillos a tierra.

•

¿La resistencia es mayor de 1 K ohmios?

→

→

→

→

→

Si
REEMPLACE el regulador de voltaje. PRUEBE si
la operación del sistema es normal.

→

→

→

→

→

No
REEMPLACE el generador. PRUEBE si la
operación del sistema es normal.

1

2

3

Conector del Generador

C121

 Conector del Generador

C120

4

2

Con el motor encendido, aumente la velocidad, chequee la
operación del indicador y revise si hay un aumento en el
voltaje de la batería.

•

¿La tensión de la batería aumente a más de 15 voltios o
el indicador parpadea?

→

→

→

→

→

Si
REPARE el Circuito 904 (LG/R) según sea necesario.
PRUEBE si la operación del sistema es normal.

→

→

→

→

→

No
REEMPLACE el generador. PRUEBE si la
operación del sistema es normal.

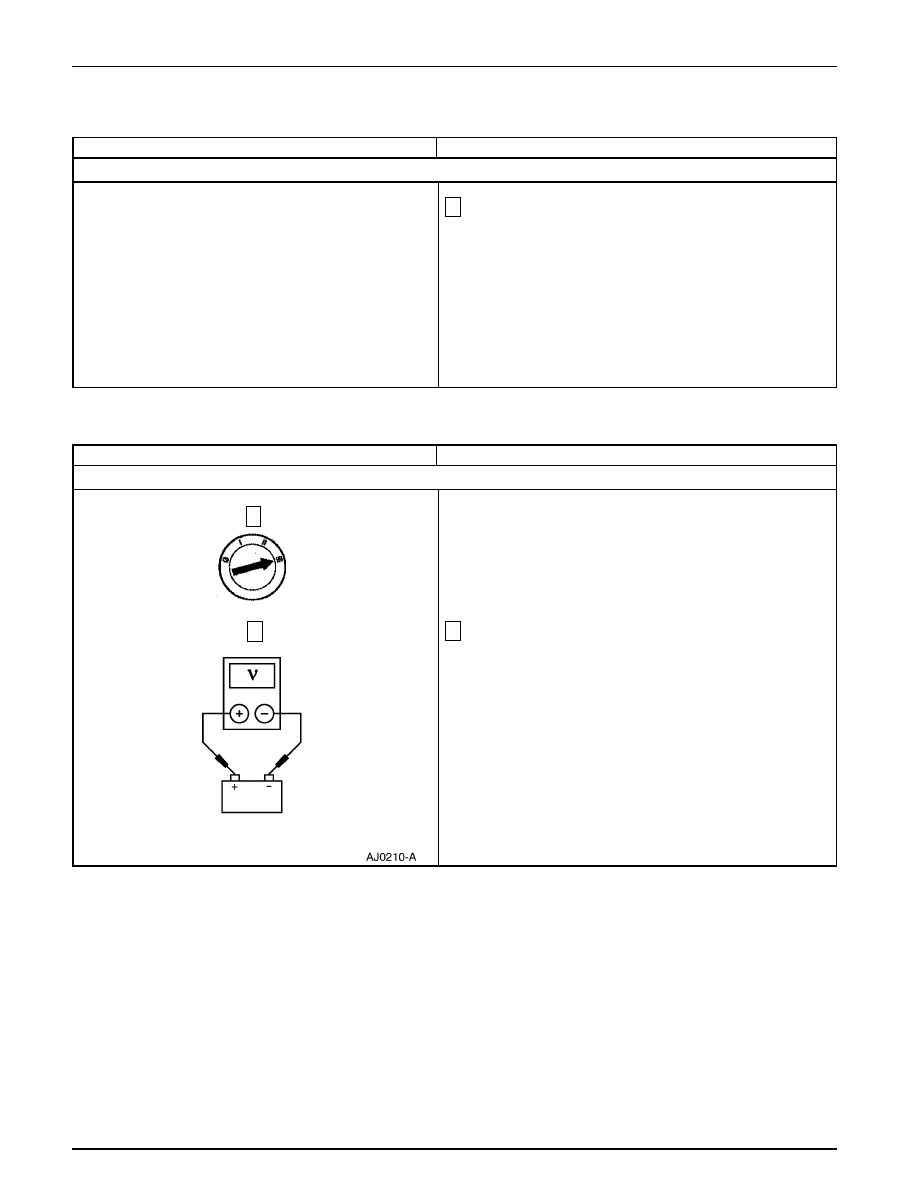

Sistema de Carga – Información General

414-00-21

414-00-21

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint H: EL SISTEMA SE SOBRECARGA (EL VOLTAJE DE LA BATERIA ES SUPERIOR A 15.5
VOLTIOS) – 4.0L (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

H6

VERIFIQUE LA OPERACION DEL REGULADOR DE VOLTAJE

1

Con el motor encendido, observe el voltaje en el pin F
mientras aumenta la velocidad del motor.

•

¿La tensión en el pin F aumenta con la velocidad del
motor?

→

→

→

→

→

Si
REEMPLACE el generador. PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

No
REEMPLACE el regulador de voltaje. PRUEBE si
la operación del sistema es normal.

1

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

J1

VERIFIQUE SI HAY FUGAS DE ACIDO O DAÑOS

1

Revise si hay daños en el cableado o en la carrocería
ocasionados por ácido.

•

¿Hay daños ocasionados por ácido?

→

→

→

→

→

Si
REPARE las áreas dañadas según sea necesario.

→

→

→

→

→

No
Vaya a J2.

Prueba Pinpoint J: BATERIA CON FUGAS O DAÑADA

Sistema de Carga – Información General

414-00-22

414-00-22

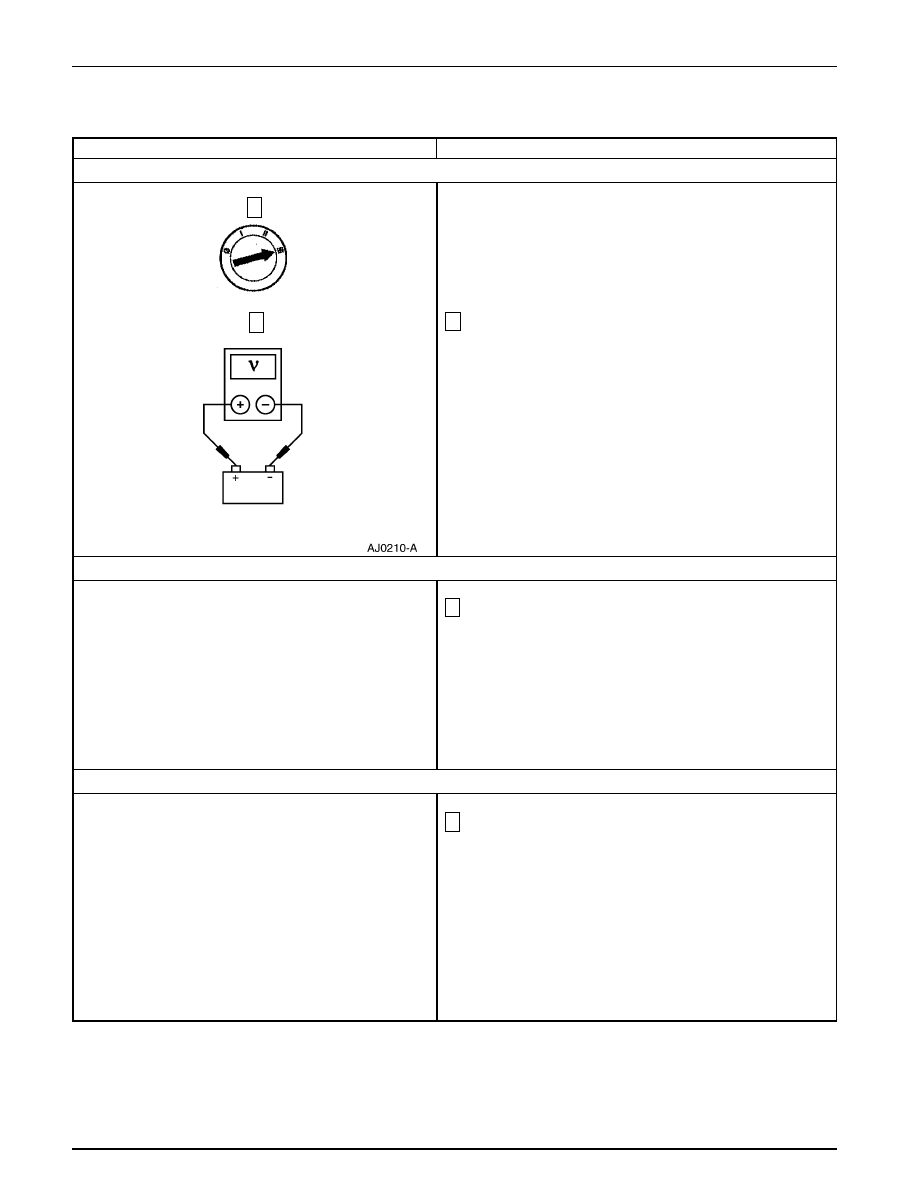

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint J: BATERIA CON FUGAS O DAÑADA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

J2

VERIFIQUE SI HAY SOBRECARGA EN EL SISTEMA

J3

VERIFIQUE LA BASE DE LA BATERIA

J4

VERIFIQUE LOS CONTACTOS DE LA BATERIA

1

Asegúrese de que no hayan sujetadores u otras partes
haciendo contacto con la batería ocasionando un exceso de
presión.

•

¿Hay algo haciendo contacto con la caja de la batería?

→

→

→

→

→

Si
REMUEVA o REPOSICIONE estos artículos según
sea necesario. PRUEBE si la operación del sistema
es normal.

→

→

→

→

→

No
Vaya a J5.

1

Asegúrese de que la batería está montada apropiadamente
y a nivel sobre la bandeja.

•

¿La batería está montada apropiadamente?

→

→

→

→

→

Si
Vaya a J4.

→

→

→

→

→

No
INSTALE la batería. PRUEBE si la operación del
sistema es normal.

1

2

Con el motor encendido apague todos los accesorios.
Aumente la velocidad del motor y observe el voltaje de la
batería.

•

¿La tensión de la batería aumenta a más de 15 voltios?

→

→

→

→

→

Si
VAYA a la Prueba Pinpoint H.

→

→

→

→

→

No
Vaya a J3.

2

Sistema de Carga – Información General

414-00-23

414-00-23

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint J: BATERIA CON FUGAS O DAÑADA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

J5

VERIFIQUE SI LA CAJA DE LA BATERIA ESTA DAÑADA

1

Revise si la caja de la batería tiene daños tales como
fracturas o sellos defectuosos.

•

¿Está BIEN la batería?

→

→

→

→

→

Si
El sistema de carga está BIEN. PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

No
REEMPLACE la batería. PRUEBE si la operación
del sistema es normal.

Prueba Pinpoint K: LA LECTURA DEL INDICADOR DE VOLTAJE ES ALTA O BAJA – 4.0L
