Centro de Información y Mensajes

413-08-25

413-08-25

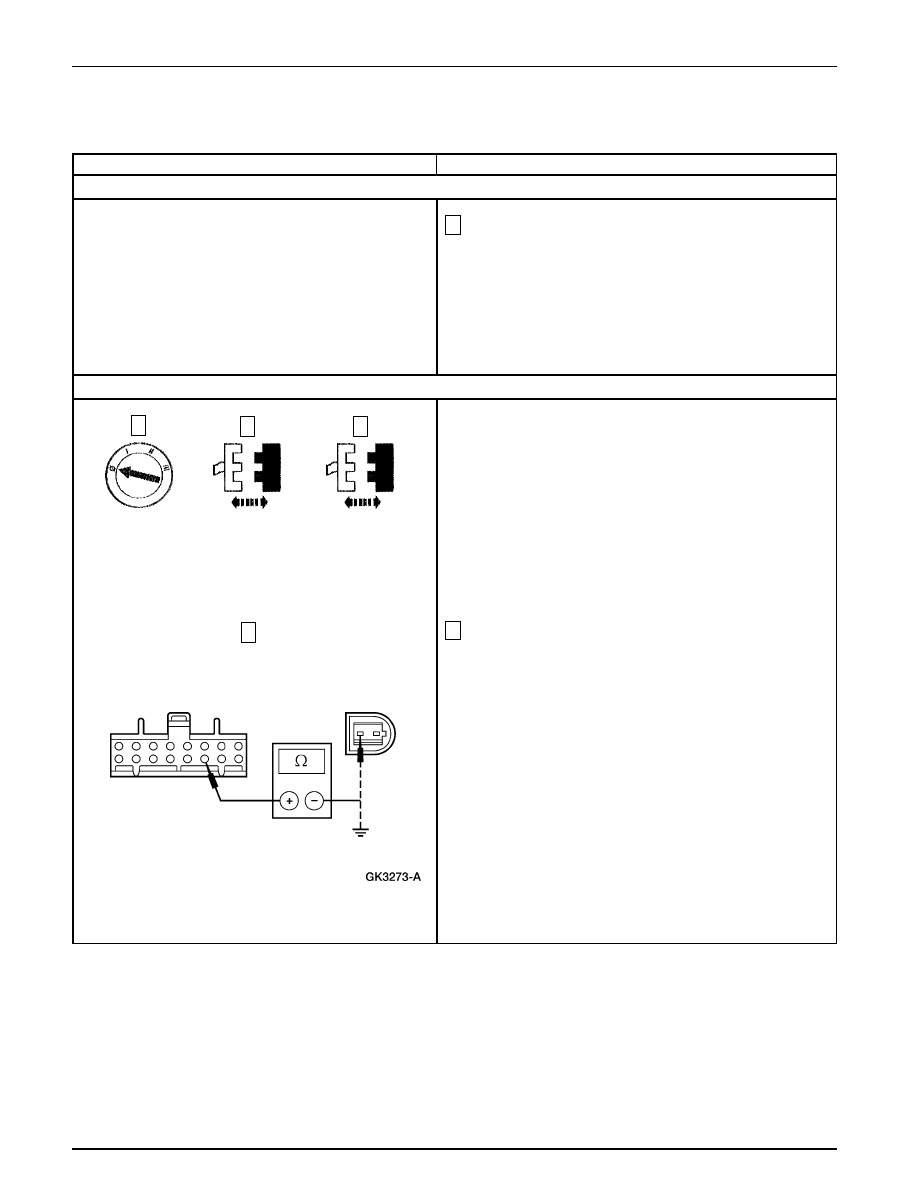

Prueba Pinpoint H: LA ALARMA DE NIVEL DE FLUIDO EN EL LAVA PARABRISAS NO FUNCIONA
CORRECTAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

H1

VERIFIQUE EL NIVEL DE FLUIDO EN EL DEPOSITO DEL LAVA PARABRISAS

1

Verifique el nivel en el depósito del lava parabrisas.

•

¿Es correcto el nivel en el depósito del lava parabrisas?

→

→

→

→

→

Si
Vaya a H2.

→

→

→

→

→

No
RELLENE según sea necesario. PRUEBE si la
operación del sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

H2

VERIFIQUE EL CIRCUITO 82 (PK/YE)

Sensor de Nivel de

Fluido en el Depósito

del Lava Parabrisas

4

Mida la resistencia entre el indicador del centro de mensajes
C2009, Pin 31, Circuito 82 (PK/YE), lado del cableado y
el sensor de nivel de fluido en el depósito de lava parabrisas
C197, Pin 1, Circuito 82 (PK/YE), lado del cableado; y
entre el indicador del centro de mensajes C2009, Pin 31,
Circuito 82 (PK/YE), lado del cableado y tierra.

•

¿La resistencia es menor de 5 ohmios entre el indicador
del centro de mensajes y el sensor de nivel de fluido en
el depósito del lava parabrisas, y mayor de 10.000
ohmios entre el indicador del centro de mensajes y
tierra?

→

→

→

→

→

Si
Vaya a H3.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.

2

1

3

4

Indicador del

Centro de Mensaje

C2009

Centro de Información y Mensajes

413-08-26

413-08-26

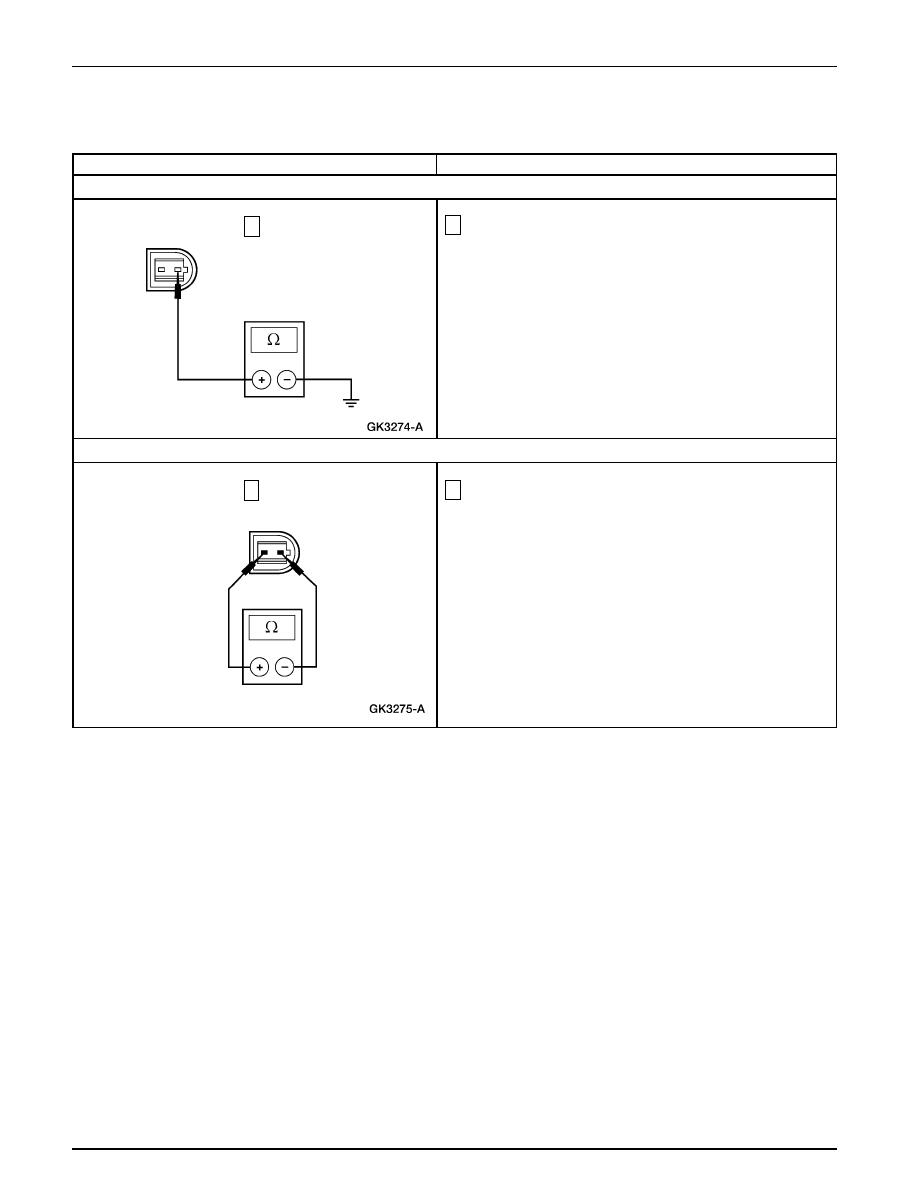

Prueba Pinpoint H: LA ALARMA DE NIVEL DE FLUIDO EN EL LAVA PARABRISAS NO FUNCIONA
CORRECTAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

H3

VERIFIQUE EL CIRCUITO 57 (BK)

1

Mida le resistencia entre el Pin 2 C197 del sensor de nivel
de fluido en el depósito del lava parabrisas, Circuito 57
(BK), lado del cableado y tierra.

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
Vaya a H4.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si la operación del
sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

H4

VERIFIQUE EL SENSOR DE NIVEL DE FLUIDO EN EL DEPOSITO DEL LAVA PARABRISAS

1

Mida la resistencia entre el terminal 1 del sensor de nivel
de fluido en el depósito del lava parabrisas (lado del
componente) y el terminal 2 (lado del componente).

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
INSTALE un nuevo indicador. REFIERASE a
Conjunto del Centro de Mensajes. PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

No
INSTALE un nuevo sensor de nivel de fluido en el
depósito de lava parabrisas. PRUEBE si la operación
del sistema es normal.

1

1

Centro de Información y Mensajes

413-08-27

413-08-27

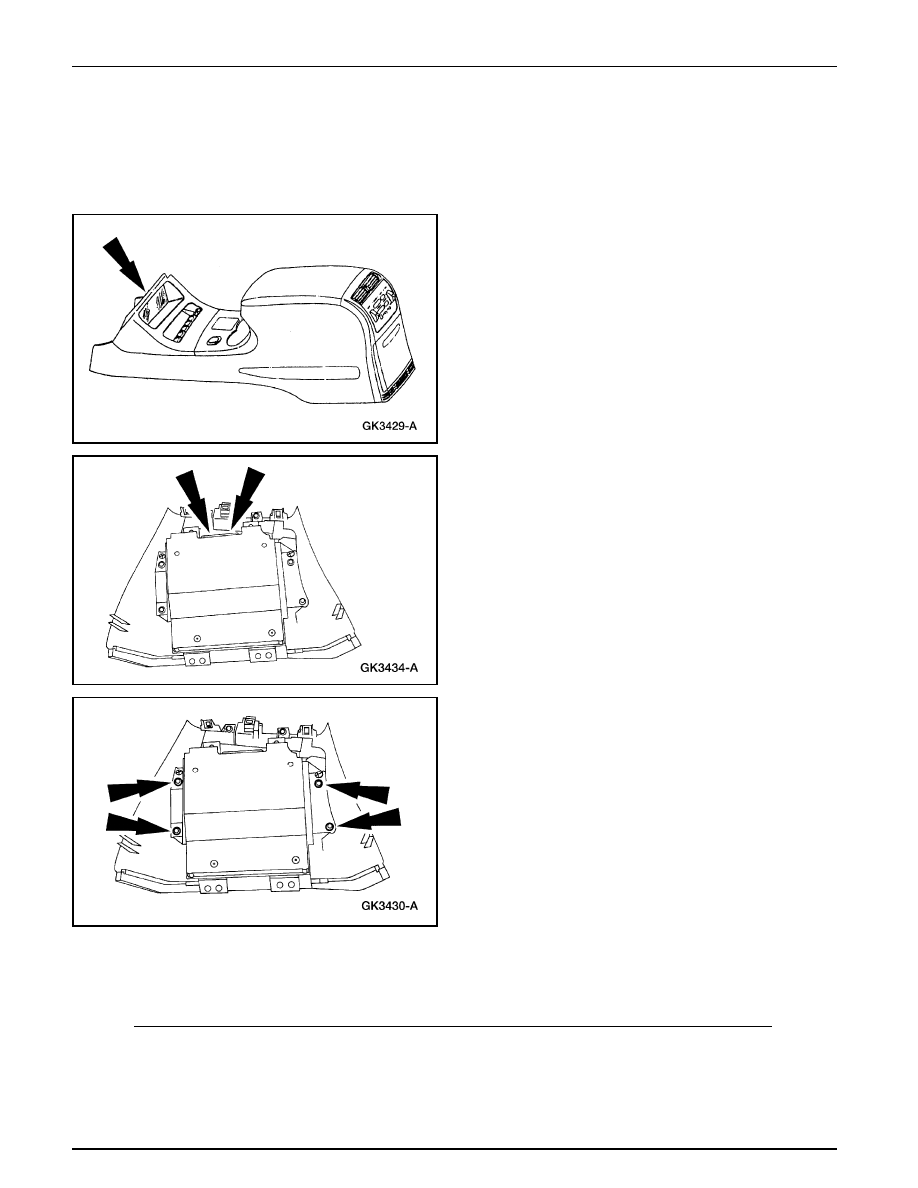

Prueba Pinpoint

Conjunto del Centro de Mensajes

Remoción

1

Remueva la consola del centro de mensajes.

•

Levante la consola por la parte delantera.

2.

Desenchufe los conectores eléctricos del indicador del
centro de mensajes (10D898).

3.

Remueva los tornillos de retención del indicador del centro
de mensajes.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Centro de Información y Mensajes

413-08-28

413-08-28

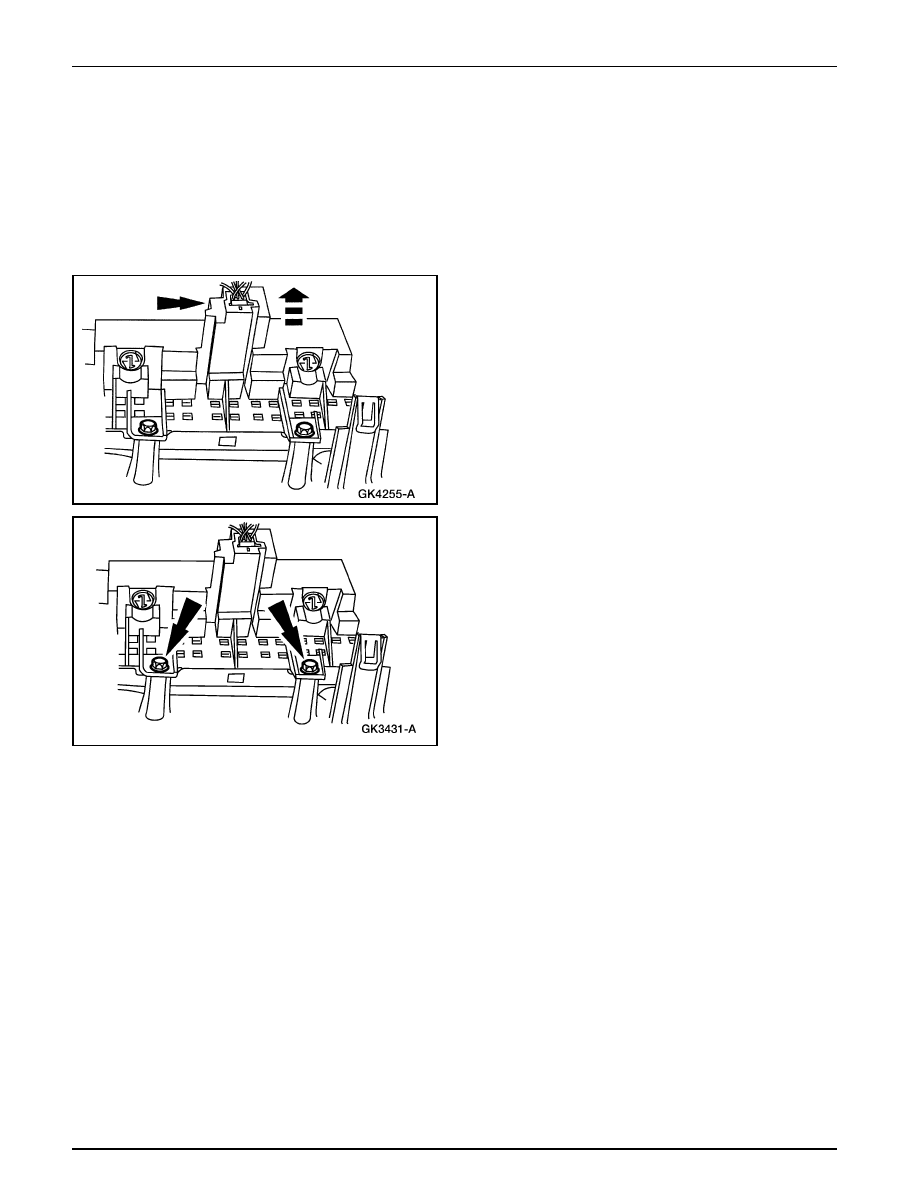

Prueba Pinpoint (Continuación)

Interruptor

Remoción

1.

Remueva el indicador del centro de mensajes (10D898).
Refiérase a Conjunto del Centro de Mensaje.

2.

Desenchufe el conector eléctrico.

3.

Remueva los tornillos del módulo interruptor del centro
de mensajes y remueva el módulo.

Instalación

1.

 Para instalar, invierta el procedimiento de remoción.
