Ford Explorer / Mercury Mountaineer. Manual - parte 677

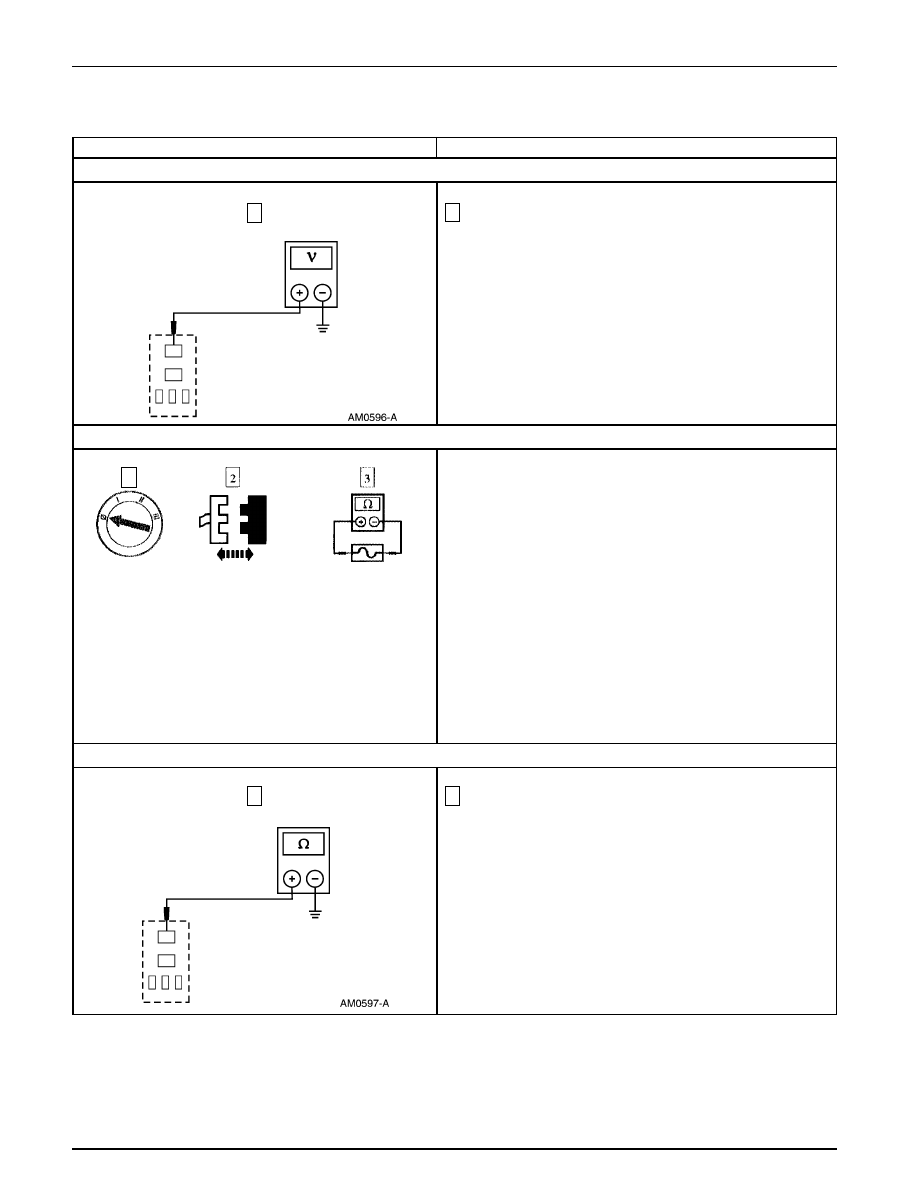

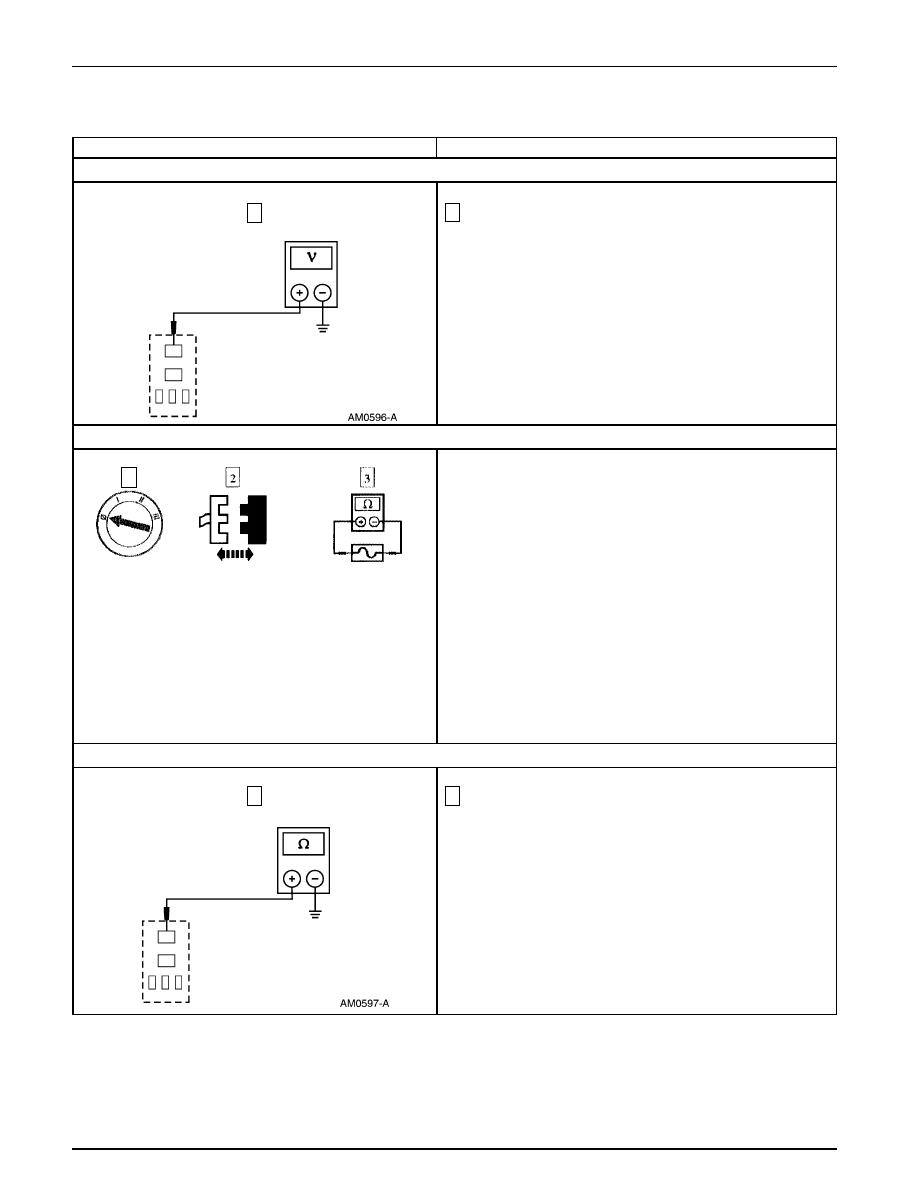

Sistema de Control Climático — Información General

412-00-119

412-00-119

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G21 VERIFIQUE LA ENTRADA AL RELÉ DEL EMBRAGUE DEL A/C (Continuación)

4

Mida el voltaje en el pin 3, circuito 883 (PK/LB) del conector
del relé del embrague del A/C.

•

¿Hay voltaje B+?

→

→

→

→

→

Si
VAYA a G25.

→

→

→

→

→

No
VAYA a G22.

4

G22 VERIFIQUE EL FUSIBLE DEL A/C

•

¿Está OK el fusible (10A) del A/C?

→

→

→

→

→

Si
REPARE el Circuito 883 (PK/LB), está abierto.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a G23.

DIAGNOSTICO Y PRUEBA (Continuación)

1

Fusible (10A) del Cajetín
Distribuidor de Corriente

Fusible (10A) del Cajetín
Distribuidor de Corriente

G23 VERIFIQUE SI EL CIRCUITO 883 (PK/LB) ESTÁ EN CORTO A TIERRA

1

Mida la resistencia a tierra del pin 3, circuito 883 (PK/LB) del
conector del relé del embrague del A/C.

•

¿Es igual o menor a 10.000 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 883 (PK/LB), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
VAYA a G24.

1

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

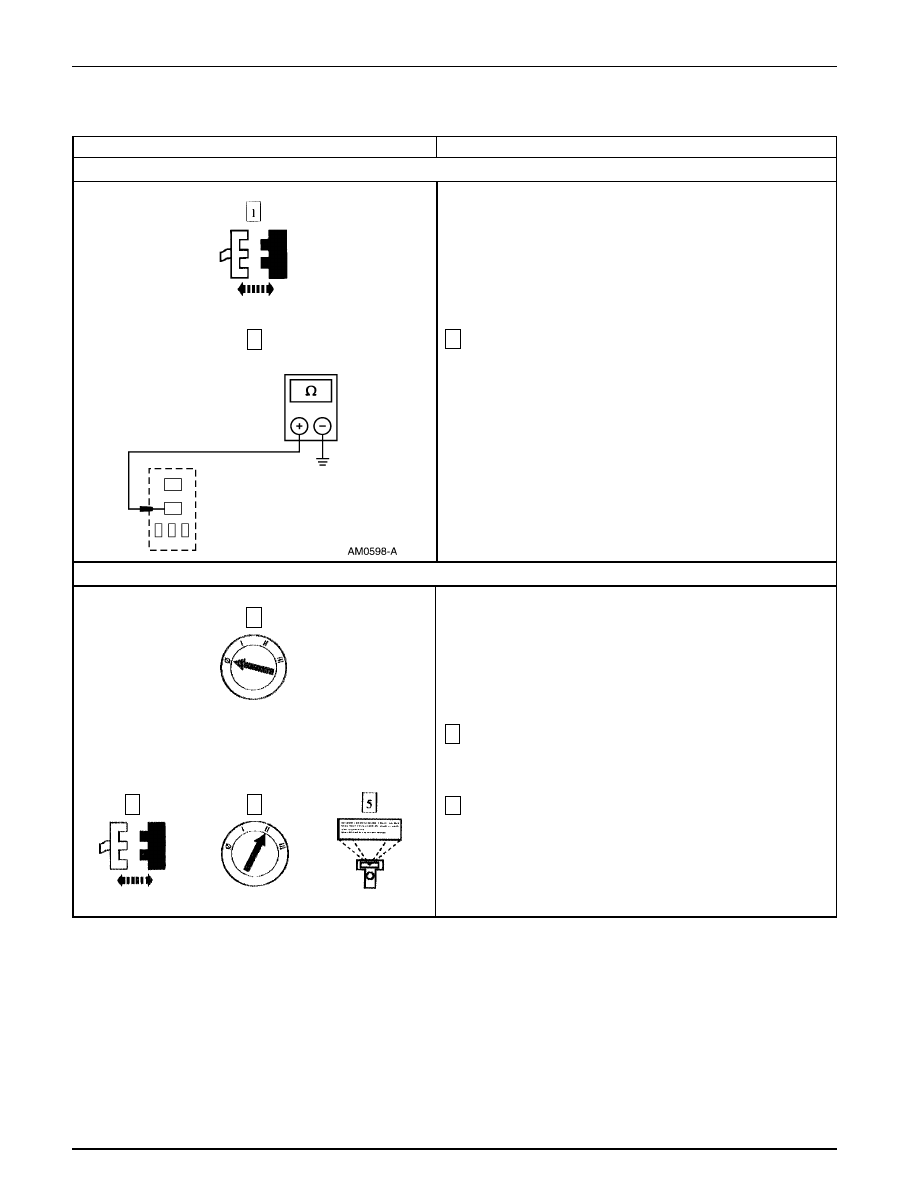

Sistema de Control Climático — Información General

412-00-120

412-00-120

DIAGNOSTICO Y PRUEBA (Continuación)

2

Mida la resistencia a tierra del pin 5, circuito 321 (GY/W) del
conector del relé del embrague del A/C.

•

¿Es igual o menor a 10.000 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 321 (G7/W), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
INSTALE una nueva bobina de campo del embrague
del A/C. Para información adicional, refiérase a la
Sección 412-03. PRUEBE si el sistema funciona
normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G24 VERIFIQUE SI EL CIRCUITO 321 (GY/W) ESTÁ EN CORTO A TIERRA

G25 VERIFIQUE LA ENTRADA DEL EMBRAGUE DEL A/C

2

Instale el relé del embrague del A/C dentro del cajetín
distribuidor de corriente.

5

En la modalidad de comando activo, active las salidas del
PCM.

2

4

1

C152 del Embrague del A/C

3

C152 del Embrague

del A/C

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

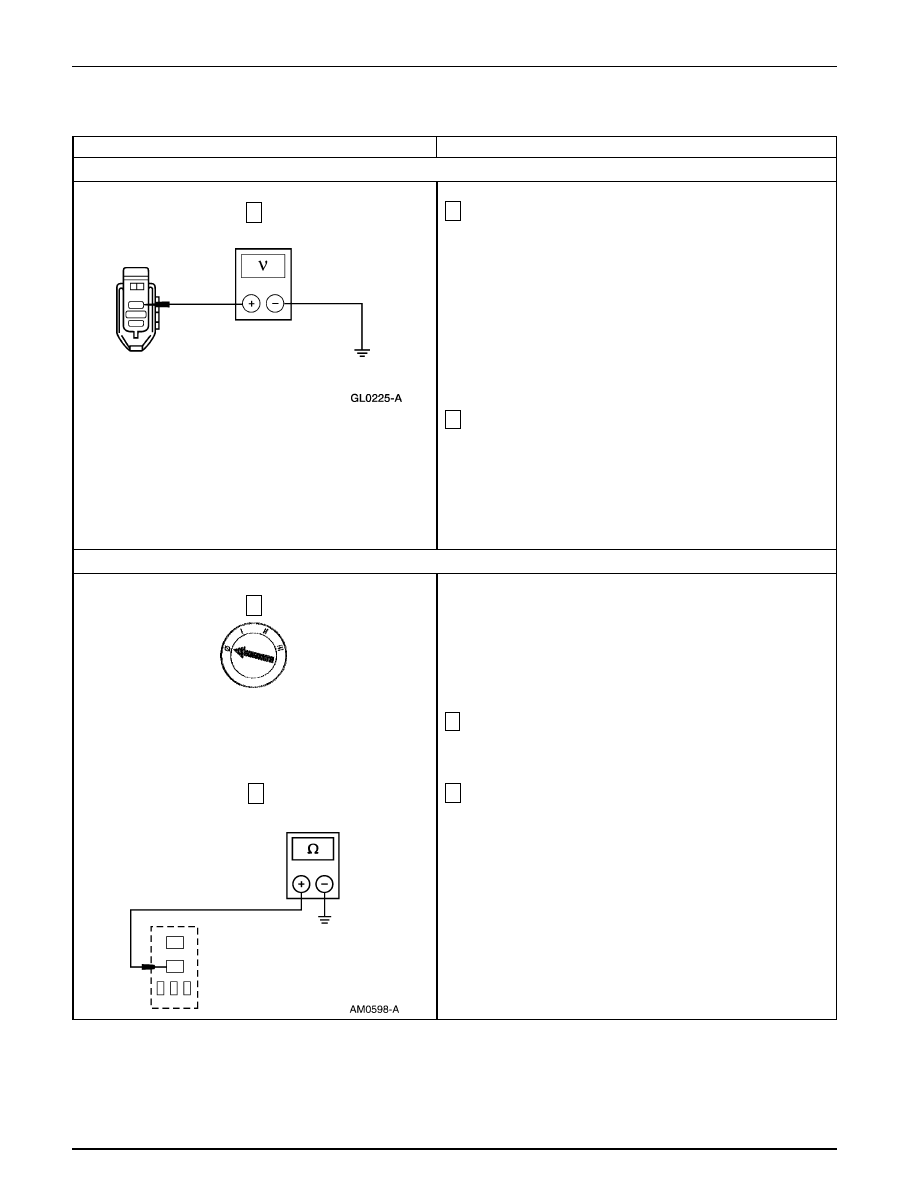

Sistema de Control Climático — Información General

412-00-121

412-00-121

DIAGNOSTICO Y PRUEBA (Continuación)

6

Verifique si hay voltaje en el C152, circuito (GY/W) del
conector del embrague del A/C.

7

Comande a OFF las salidas del PCM.

•

¿Hay voltaje B+?

→

→

→

→

→

Si
Vaya a G28.

→

→

→

→

→

No
Vaya a G26.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G25 VERIFIQUE LA ENTRADA DEL EMBRAGUE DEL A/C (Continuación)

G26 VERIFIQUE SI HAY UNA SALIDA EN CORTO

2

Retire del cajetín distribuidor de corriente, el embrague del
A/C:

3

Mida la resistencia a tierra del pin 5, circuito 321 (GY/W) del
conector del relé del embrague del A/C.

•

¿Es igual o menor a 10.000 Ohmios?

→

→

→

→

→

Si
REPARE el Circuito 321 (GY/W), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a G27.

6

1

3

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

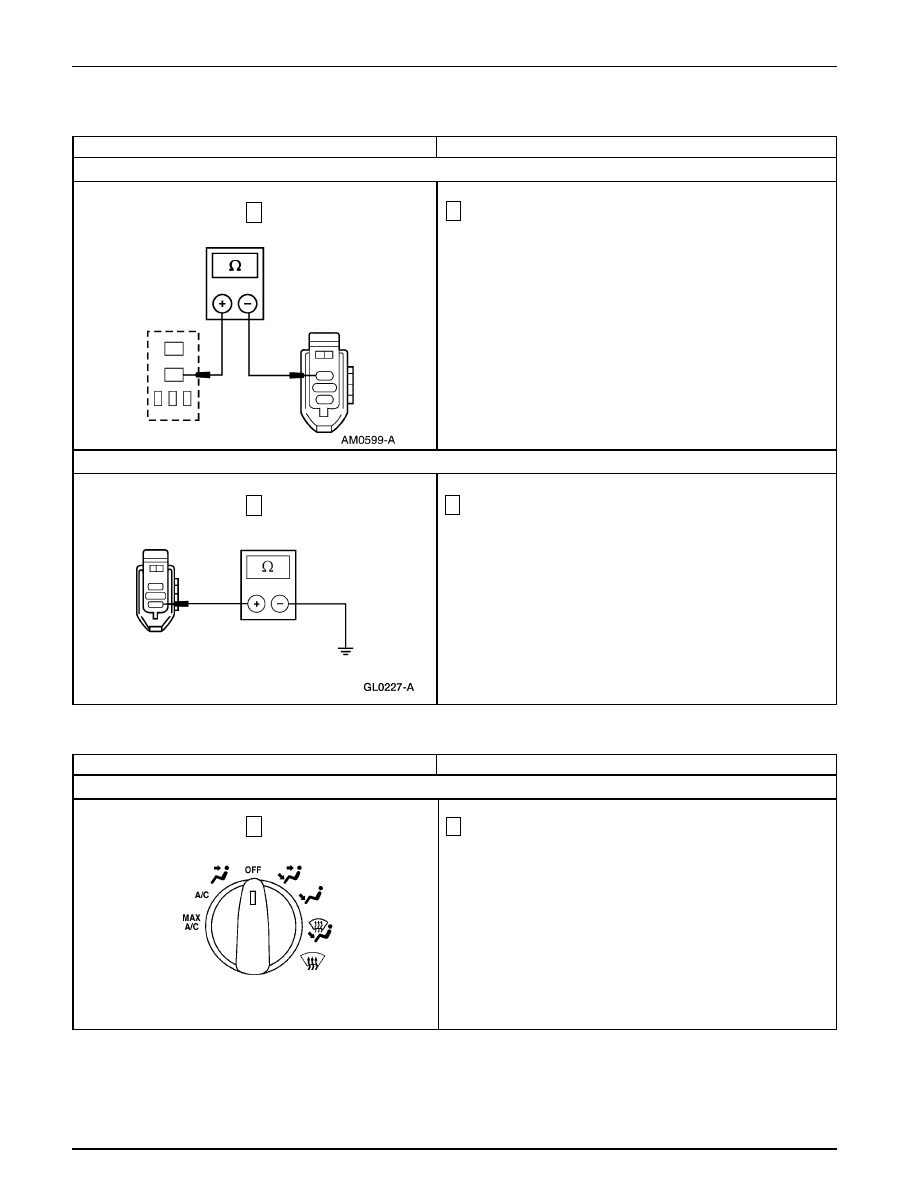

Sistema de Control Climático — Información General

412-00-122

412-00-122

DIAGNOSTICO Y PRUEBA (Continuación)

1

Mida la resistencia del circuito 321 (GY/W) entre el pin 5 del
conector del relé del embrague del A/C y el C152 del mismo
embrague.

•

¿Es igual o menor a 5 Ohmios?

→

→

→

→

→

Si
INSTALE un relé nuevo del embrague del A/C.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 321 (GY/W), está abierto. PRUEBE
si el sistema funciona normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G27 VERIFIQUE SI EL CIRCUITO 321 (GY/W)

G28 VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del C152, circuito 57 (BK) del
conector del embrague del A/C.

•

¿Es igual o menor a 5 Ohmios?

→

→

→

→

→

Si
INSTALE una bobina nueva del embrague del A/C.
Para información adicional, refiérase a la Sección 412-
03. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 57 (BK), está abierto. PRUEBE si
el sistema funciona normalmente.

1

1

1

Prueba Pinpoint H: EL A/C ESTÁ SIEMPRE ENCENDIDO - A/C MANUAL

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

H1

VERIFIQUE EL PID WACF CON EL A/C APAGADO

1

Gire el interruptor selector de funciones a la posición OFF.

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

AM0577-A
