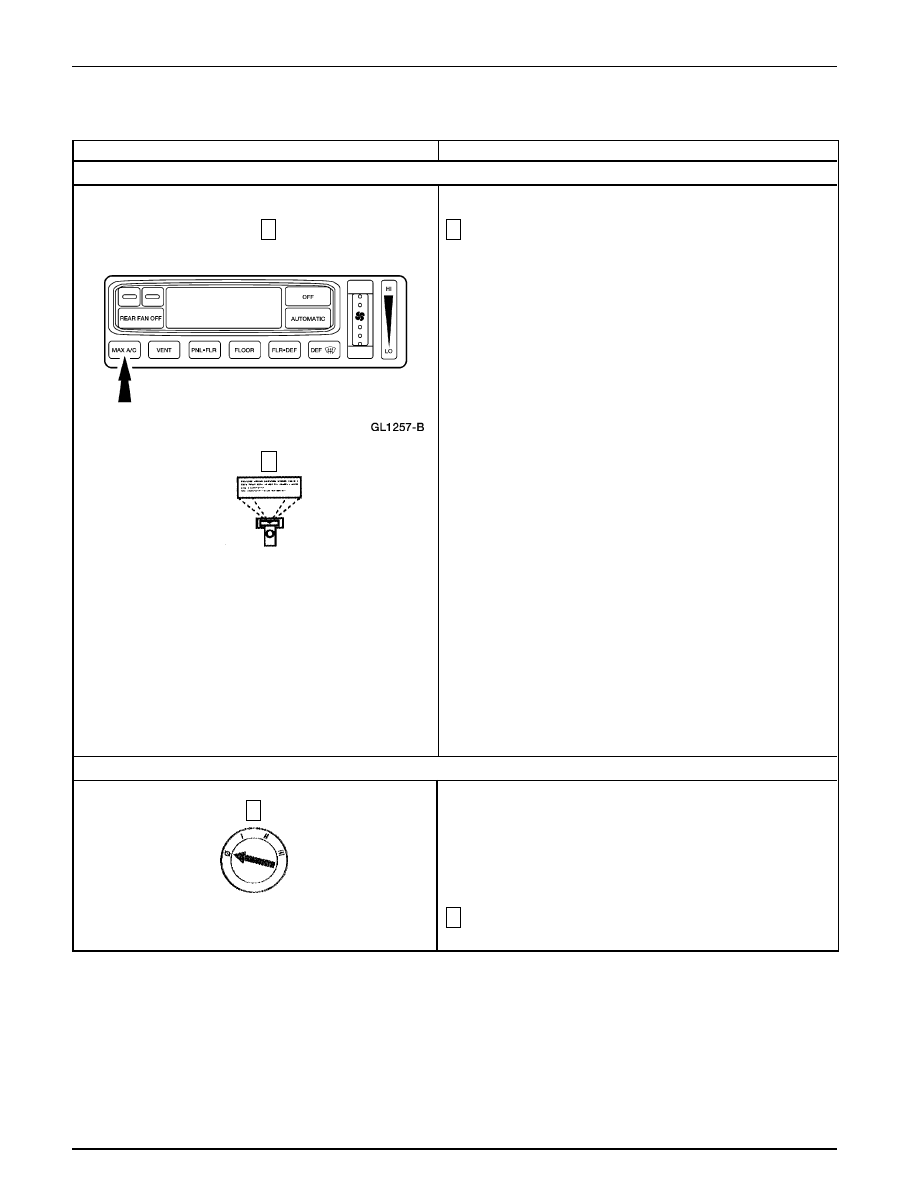

Sistema de Control Climático — Información General

412-00-107

412-00-107

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G3

VERIFIQUE EL PID ACCS CON EL A/C ENCENDIDO (Continuación)

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

2

G4

VERIFIQUE EL CIRCUITO DEL INTERRUPTOR DE PRESIÓN DEL A/C

3

PID ACCS  del GEM

2

Pulse el botón MAX  A/C del EATC

•

¿La lectura del PID ACCS del PCM es ON?

Vaya a G4.

Vaya a G6.

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

Conecte la Caja Rotunda EEC-V de 104 pines.

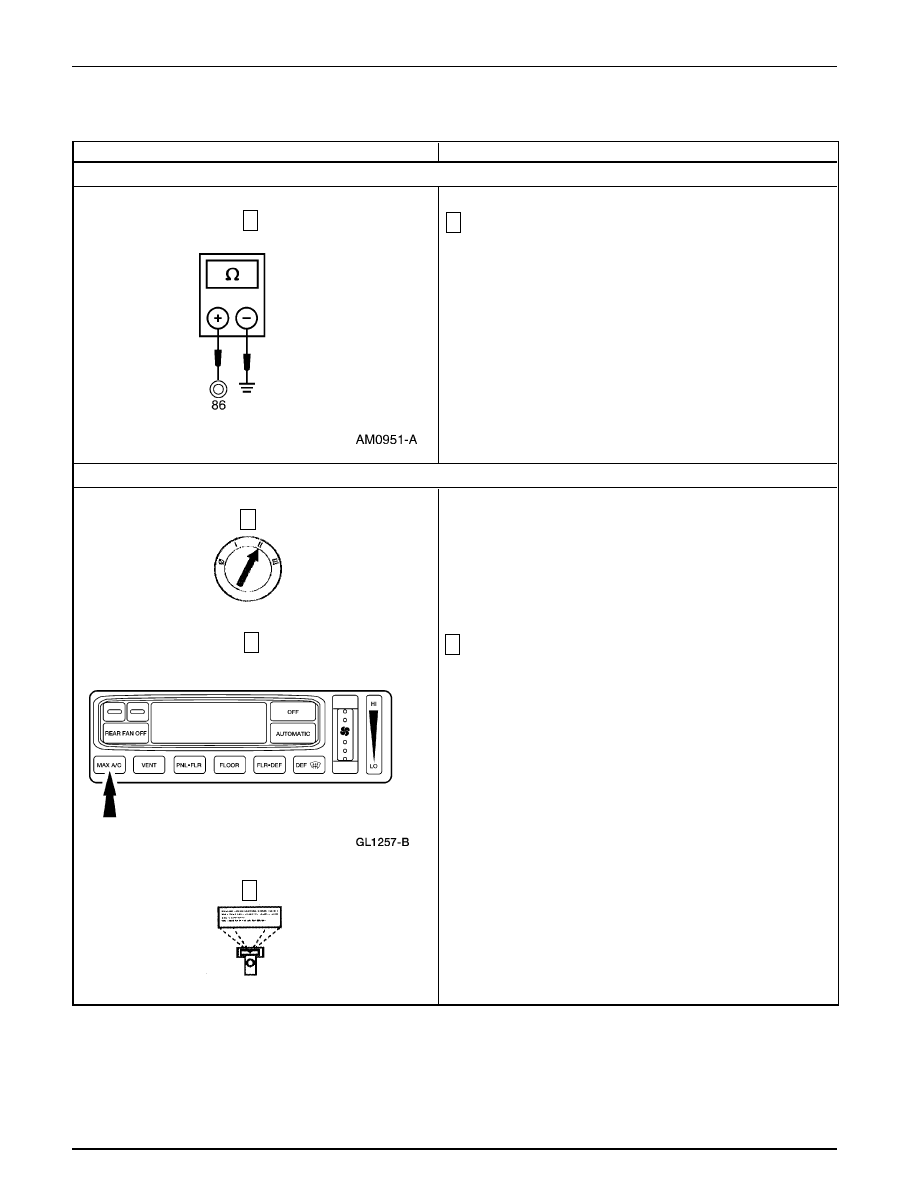

Sistema de Control Climático — Información General

412-00-108

412-00-108

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G4

VERIFIQUE EL CIRCUITO DEL INTERRUPTOR DE PRESIÓN DEL A/C (Continuación)

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC

G5

VERIFIQUE EL PID WAC CON EL A/C ENCENDIDO

3

Mida la resistencia a tierra del pin 86 de la caja de pines.

•

¿Es inferior a 5 Ohmios?

Vaya a G5.

Vaya a G13.

→

→

→

→

→

Si

→

→

→

→

→

No

2

Pulse el botón MAX A/C del EATC.

3

PID WAC del PCM

1

2

3

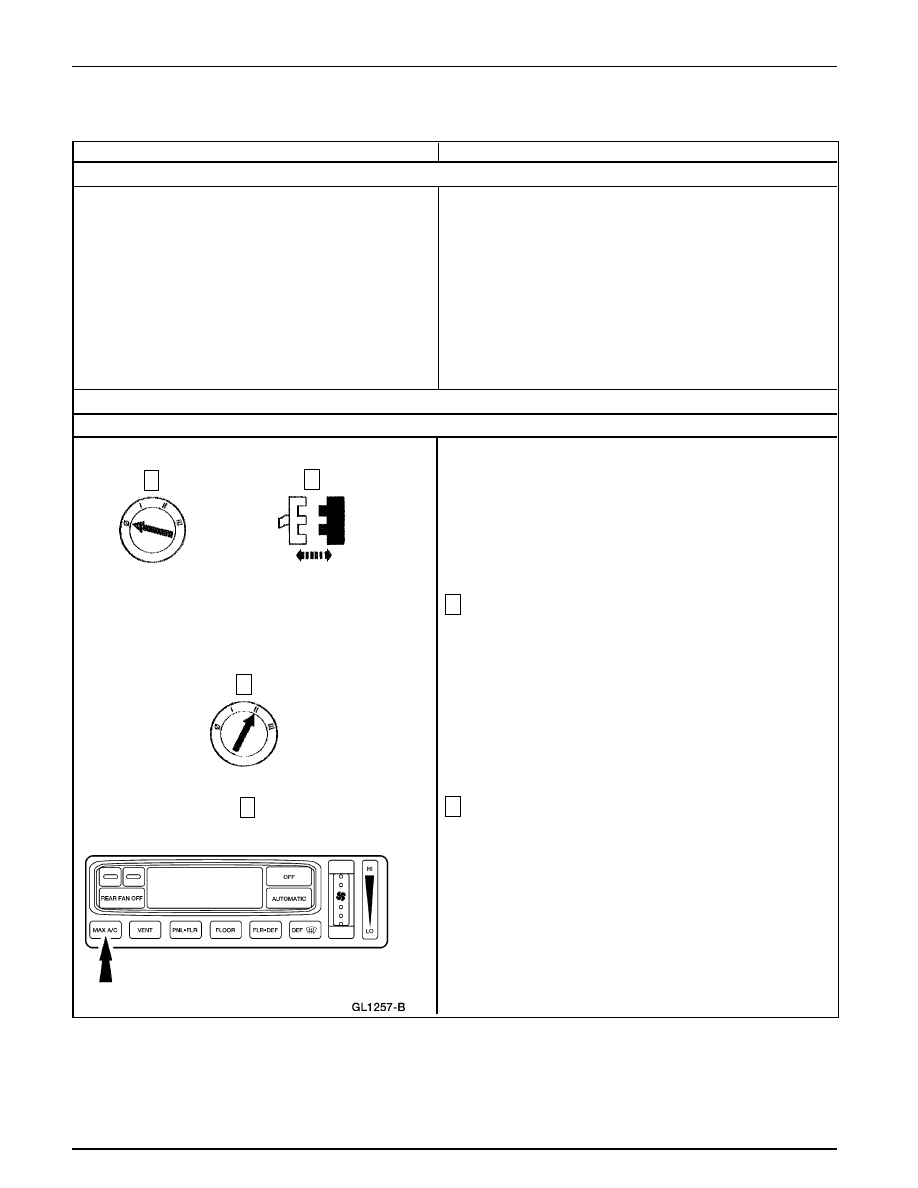

Sistema de Control Climático — Información General

412-00-109

412-00-109

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G5

VERIFIQUE EL PID WAC CON EL A/C ENCENDIDO (Continuación)

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

G6

VERIFIQUE LA SEÑAL DE ENTRADA AL PCM

Nota: No tantee directamente el conector del arnés del cable del PCM.

•

¿Es ON la lectura del PID WAC?

Vaya a G21.

REFIÉRASE al Manual de Diagnóstico de Controles/
Emisiones del Tren Motriz

8

 para continuar con el

diagnóstico.

→

→

→

→

→

Si

→

→

→

→

→

No

3

Conecte la Caja EEC-V Rotunda de 104 Pines al C202 del
conector del arnés del cable. No conecte la caja de pines al
PCM.

5

Pulse el botón EATC  MAX A/C.

4

5

1

2

C202 del PCM

8

Puede ser adquirido por separado.

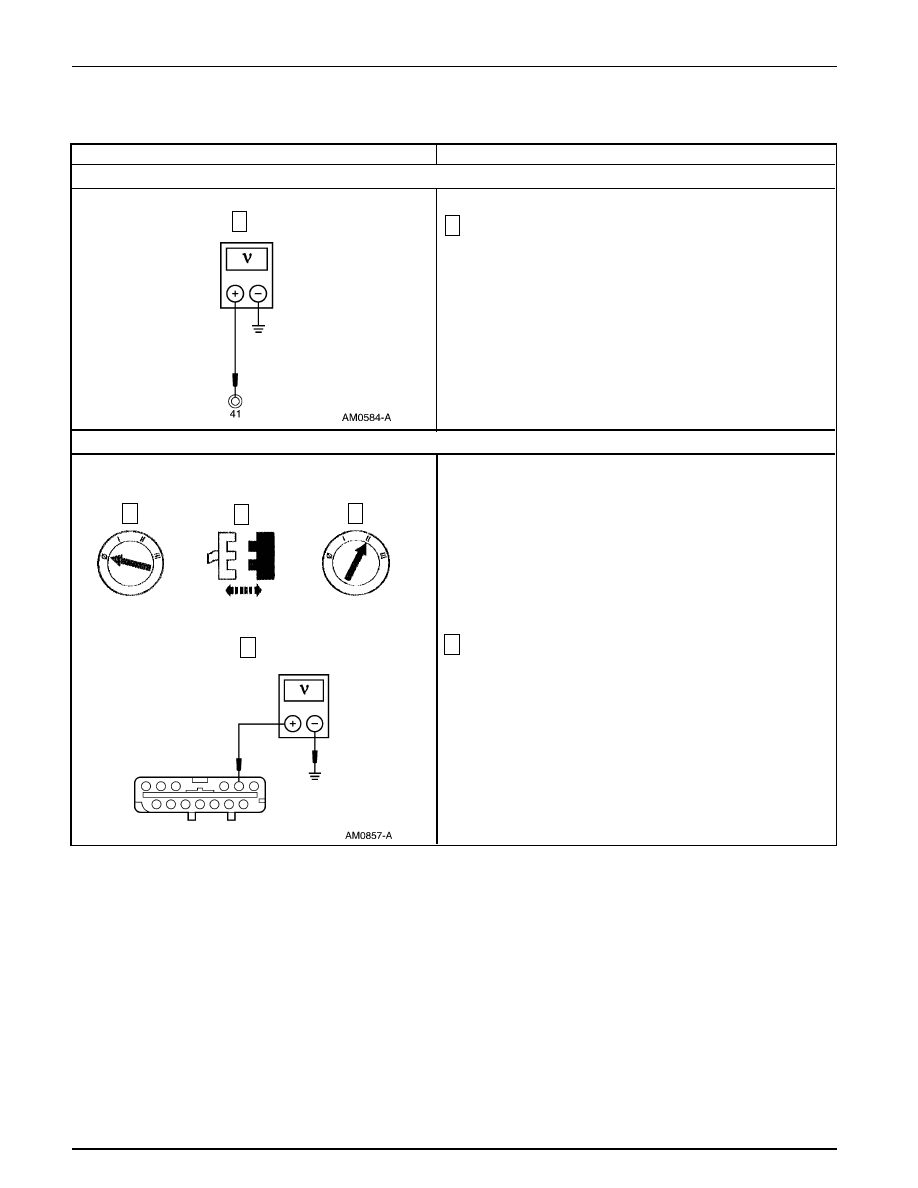

Sistema de Control Climático — Información General

412-00-110

412-00-110

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G6

VERIFIQUE LA SEÑAL DE ENTRADA AL PCM (Continuación)

Prueba Pinpoint G: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - EATC (Continuación)

G7

VERIFIQUE LA ALIMENTACIÓN AL MÓDULO EATC

6

Mida el voltaje en el pin 41, circuito 348 (P) de la caja de
pines.

•

¿Hay voltaje B+?

INSTALE un módulo nuevo de control del tren motriz.
Para información adicional, refiérase a la Sección 303-
14. PRUEBE si el sistema funciona normalmente.

Vaya a G7.

→

→

→

→

→

Si

→

→

→

→

→

No

4

Mida el voltaje al pin C298-16, circuito 364 (BK/LG) del
conector del módulo EATC.

•

¿La lectura del voltaje es B+?

Vaya a G11.

Vaya a G8.

3

4

1

2

C298 del Módulo EATC

6

→

→

→

→

→

Si

→

→

→

→

→

No
