Ford Explorer / Mercury Mountaineer. Manual - parte 665

Sistema de Control Climático — Información General

412-00-71

412-00-71

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

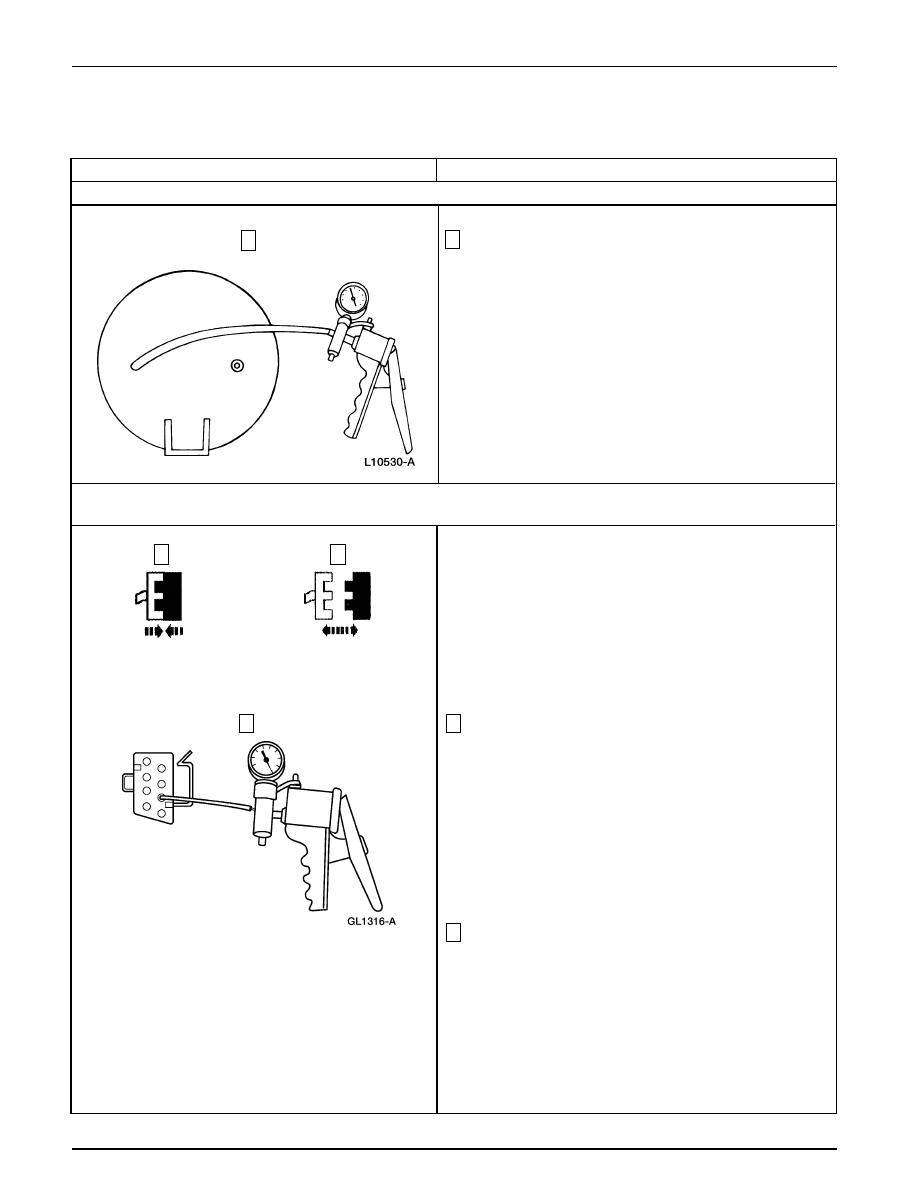

D5

VERIFIQUE EL TANQUE DE RESERVA DE VACÍO  (Continuación)

Prueba Pinpoint D: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA
- EATC (Continuación)

D6

HÁGALE UNA PRUEBA DE FUGAS A LA MANGUERA DE ALIMENTACIÓN DEL CONTROL ELECTRÓNICO
AUTOMÁTICO DE TEMPERATURA

3

Tapone la manguera de alimentación del control electrónico
automático de temperatura (EATC) en el tanque de reserva
de vacío.

4

Conecte una bomba de vacío a la manguera negra de
alimentación y en el arnés de vacío del plenum.

•

¿Hay fugas en el arnés de vacío?

REPARE o INSTALE un arnés nuevo de vacío en el
plenum. PRUEBE si el sistema funciona normalmente.

Vaya a D7.

2

Arnés de Vacío

3

Bombee, con la bomba 51 kPa (15 Pul.) de vacío al tanque y
observe la lectura del reloj.

•

¿La caída de vacío excede los 3.37 kPa (1 Pul.) por minuto?

INSTALE un tanque nuevo de vacío. PRUEBE si el
sistema funciona normalmente.

Vaya a D6.

→

→

→

→

→

Sí

→

→

→

→

→

No

3

3

1

Tanque de Reserva

de Vacío  del A/C

→

→

→

→

→

Sí

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-72

412-00-72

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

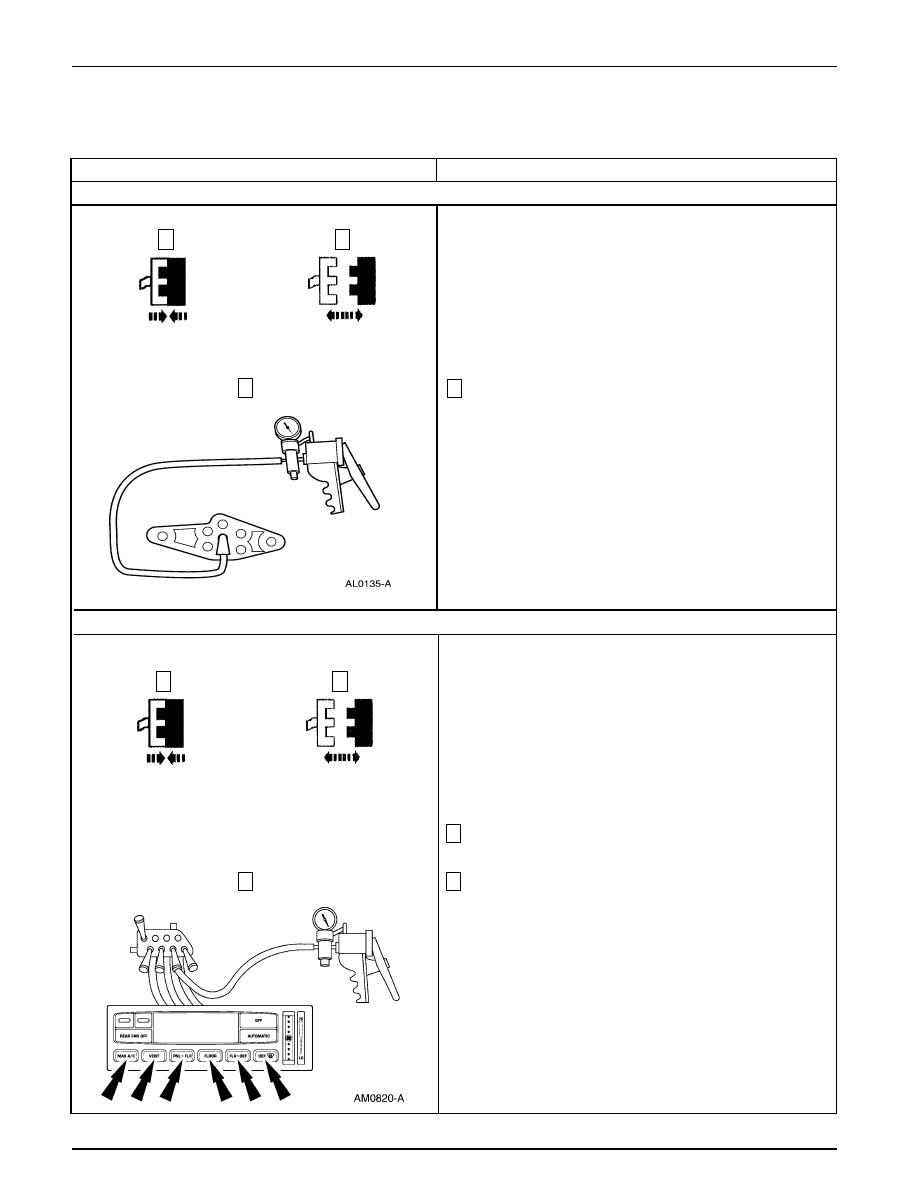

D7

VERIFIQUE LA MANGUERA DE ALIMENTACIÓN DEL EATC

Prueba Pinpoint D: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA
- EATC (Continuación)

D8

VERIFIQUE SI HAY UNA FUGA EN EL CONJUNTO DE CONTROL

3

Use una bomba de vacío para hacerle una prueba de vacío
en el arnés.

•

¿Hay fugas en el arnés de vacío?

REPARE o INSTALE un nuevo arnés de vacío.
PRUEBE si el sistema funciona normalmente.

Vaya a D8.

→

→

→

→

→

Sí

→

→

→

→

→

No

4

2

Arnés de Vacío

1

Arnés de Vacío EATC

2

Arnés de Vacío EATC

1

Arnés de Vacío

3

3

Arranque el motor y manténgalo en mínimo.

4

Conecte una bomba de vacío a la manguera de vacío y tapone
el resto de las mangueras.

— En cada modalidad manual, aplique 51 kPa (15 Pul.) de

vacío y verifique si hay fugas.

•

¿La fuga excede los 3.37 kPa (1 Pul.)  por minuto?

NOTE la selección manual donde existen las fugas de
vacío y vaya a D9.

Vaya a D10.

Sistema de Control Climático — Información General

412-00-73

412-00-73

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

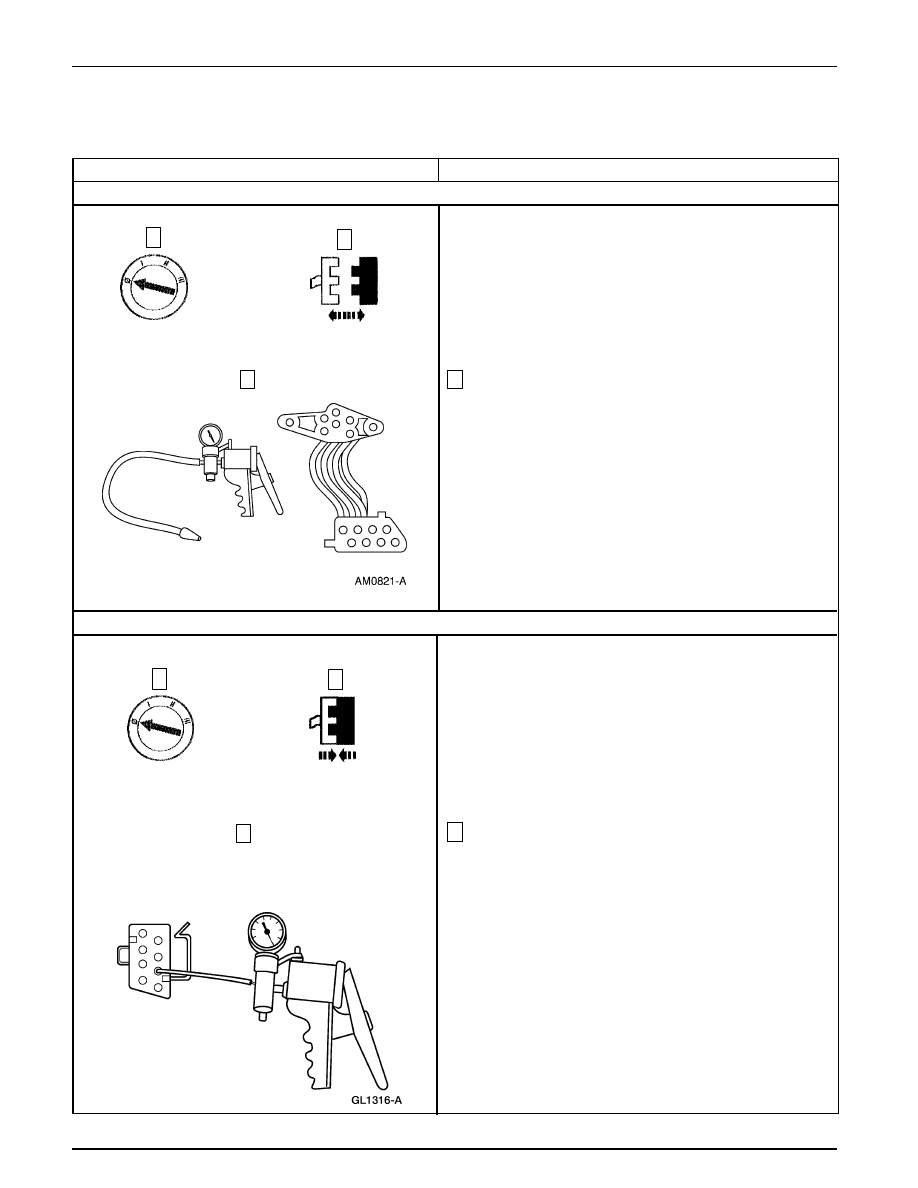

D9

PRUEBE SI HAY FUGAS EN EL ARNÉS DE VACÍO

Prueba Pinpoint D: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA
- EATC (Continuación)

D10 VERIFIQUE SI ESTÁ BLOQUEADA EL ARNÉS DE VACÍO DEL PLENUM

3

Tapone un extremo de la (s) manguera (s) que corresponda a
la selección manual que indique fugas y coloque la bomba
de vacío al otro extremo. Aplique 51 kPa (15 Pul.) de vacío a
cada manguera.

•

¿Hay fugas de vacío?

REPARE o INSTALE un arnés nuevo de vacío.
PRUEBE si el sistema funciona normalmente.

INSTALE un nuevo módulo EATC. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Sí

→

→

→

→

→

No

3

Tanque de Reserva

de Vacío

2

Arnés de Vacío

3

3

Conecte una bomba de vacío a la manguera negra del arnés
de vacío del plenum y trate de crear vacío, si la bomba puede
hacerlo, la manguera está tapada; si la manguera crea un
vacío parcial, la manguera tiene restricciones.

•

¿Está la manguera tapada o restringida?

REPARE o INSTALE un nuevo arnés de vacío en el
plenum. PRUEBE si el sistema funciona normalmente.

Vaya a D11.

1

1

→

→

→

→

→

Sí

→

→

→

→

→

No

2

Sistema de Control Climático — Información General

412-00-74

412-00-74

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

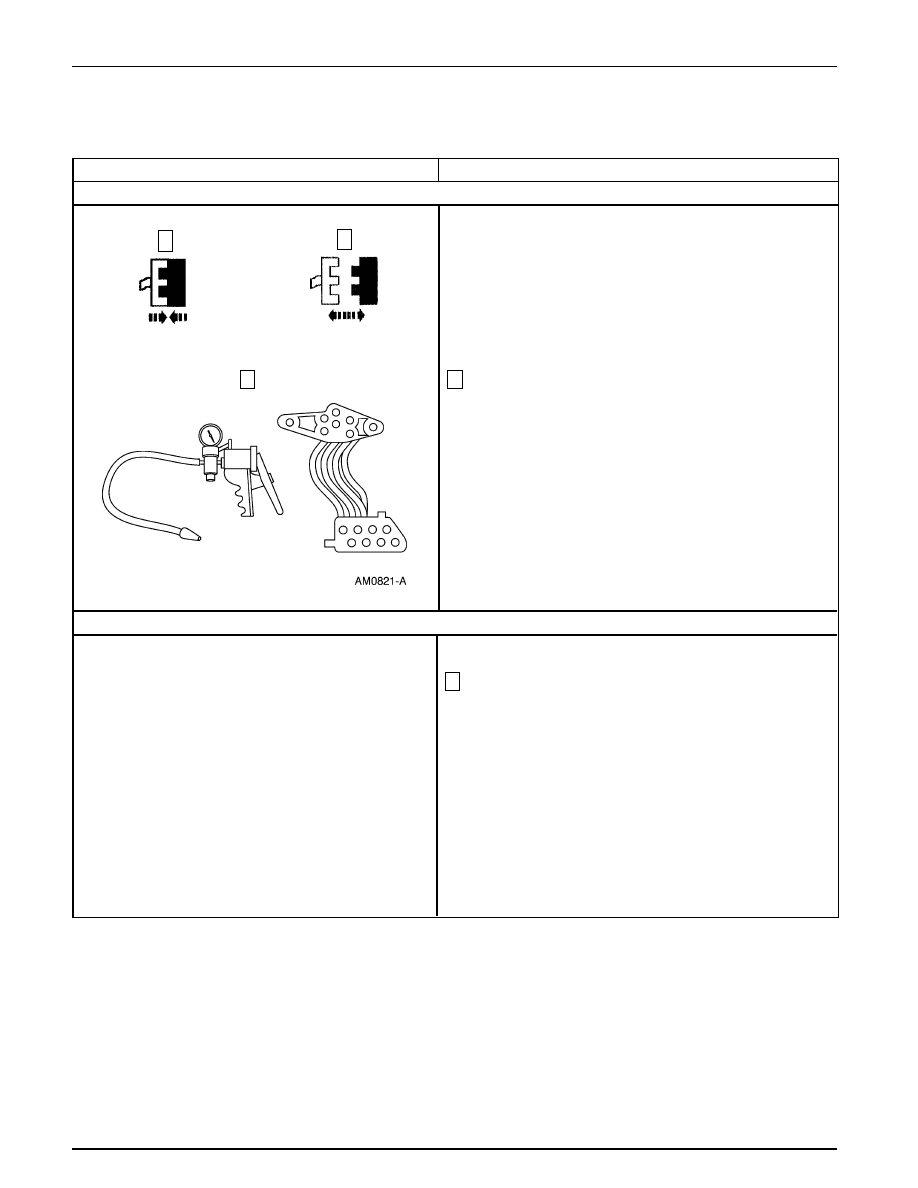

D11 VERIFIQUE SI EL ARNÉS DE VACÍO DEL EATC ESTÁ BLOQUEADO

Prueba Pinpoint D: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA
- EATC (Continuación)

D12 EVALUE EL FLUJO DE AIRE DEL SISTEMA

3

Conecte una bomba de vacío a la manguera negra y trate de
crear vacío, si la bomba puede crear vacío, la manguera está
tapada, si la bomba crea un vacío parcial, la manguera está
restringida.

•

¿Está la manguera tapada o restringida?

INSTALE un arnés nuevo de vacío. PRUEBE si el
sistema funciona normalmente.

RECONECTE el arnés EATC de vacío. Vaya a D15.

→

→

→

→

→

Sí

→

→

→

→

→

No

2

Arnés de Vacío EATC

3

1

Arnés de

Vacío

3

Evalúe el flujo de aire del sistema. Para información especial,
refiérase a Sistema de Control Climático, Descripción de Flujo
de Aire del Sistema en Descripción y Operación en esta
sección.

•

¿Es correcto el flujo de aire en el Paso D1 para cada
botón manual pulsado?

Vaya a D13.

Fíjese cual selección manual no funciona
correctamente. Vaya a D19.

→

→

→

→

→

Sí

→

→

→

→

→

No
