Ford Explorer / Mercury Mountaineer. Manual - parte 663

Sistema de Control Climático — Información General

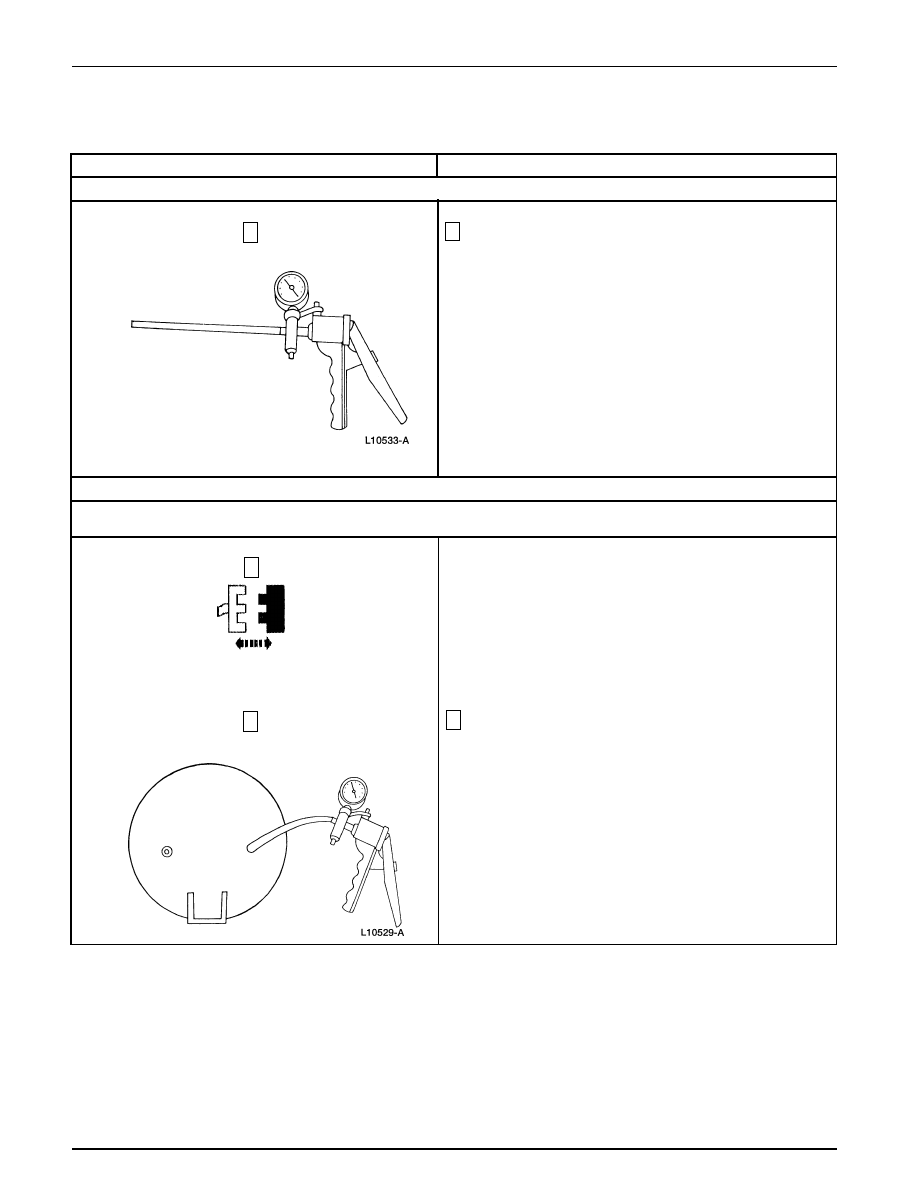

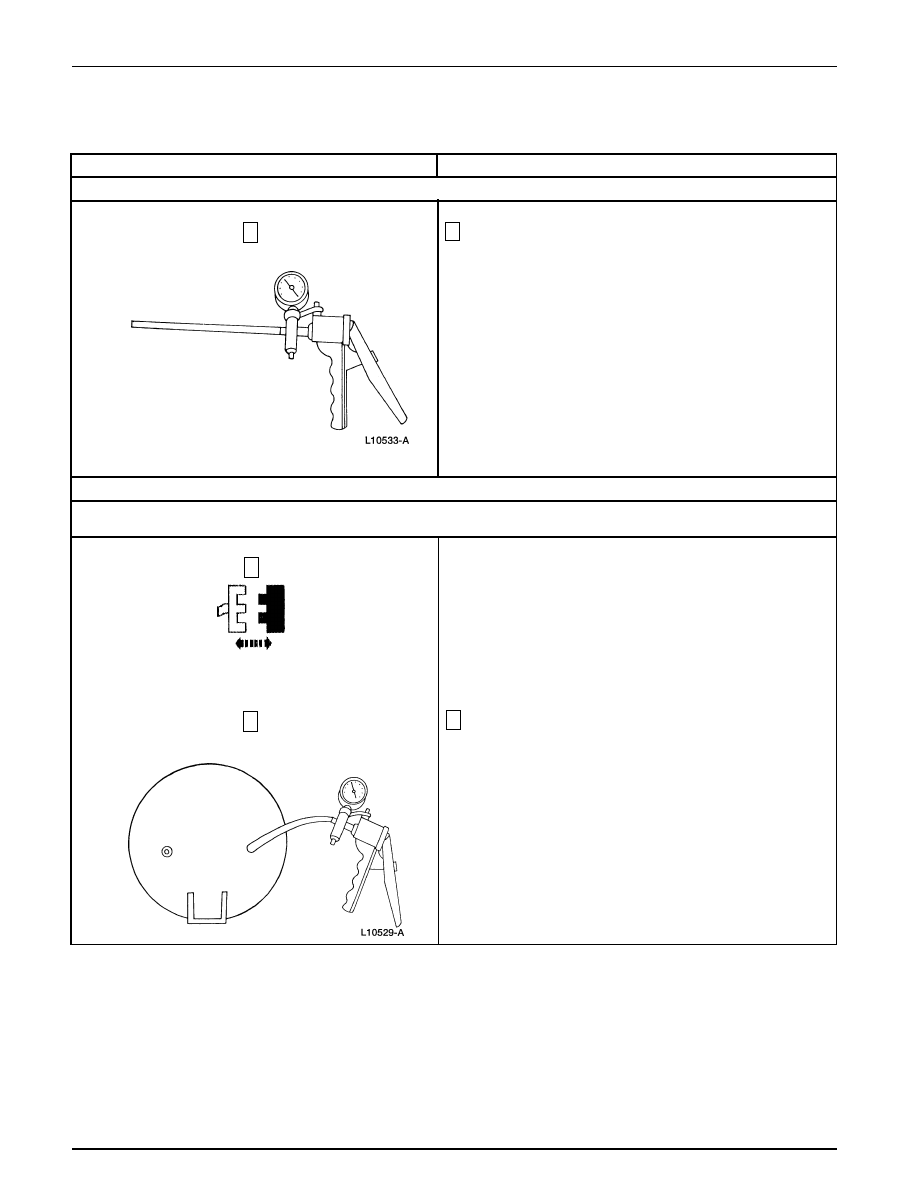

412-00-63

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE SI LA MANGUERA DE ALIMENTACIÓN DE VACÍO ESTÁ BLOQUEADA

Prueba Pinpoint C: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA - A/C MANUAL

(Continuación)

REVISE EL TANQUE DE VACÍO

Nota: Al tanque le entran dos mangueras de vacío. Estas mangueras no se pueden intercambiar. La válvula check del aire
acondicionado está construida dentro del tanque de reserva de vacío.

Con una bomba de vacío, hágale una prueba de fugas a la
manguera de alimentación de vacío.

•

¿Crea un vacío la bomba?

INSTALE una manguera nueva. PRUEBE si el sistema
funciona normalmente.

Vaya a C5.

→

Sí

→

Tanque de Reserva

de Vacío

Con una bomba de vacío, hágale una prueba de fugas al
tanque de reserva de vacío por el lado del múltiple del
motor.

Sistema de Control Climático — Información General

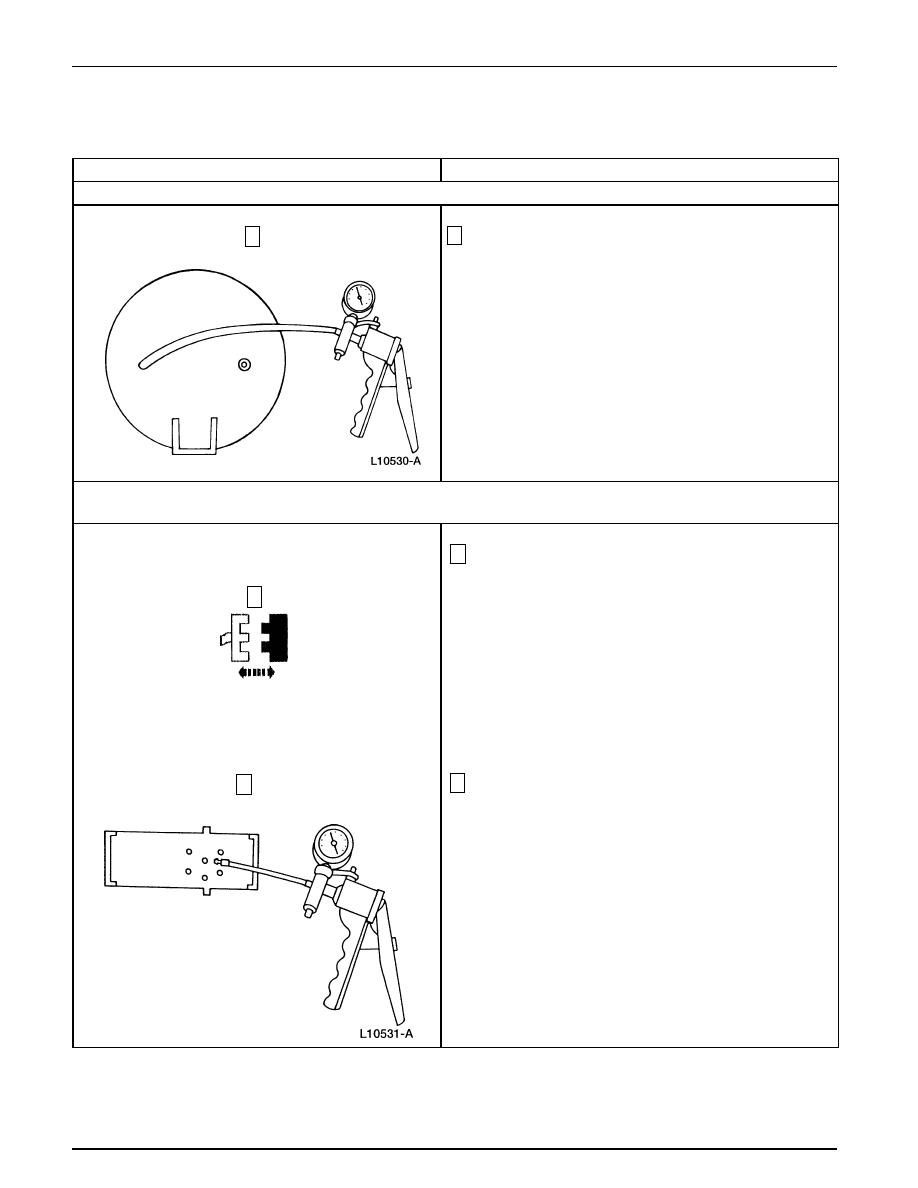

412-00-64

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

REVISE EL TANQUE DE RESERVA DE VACÍO (Continuación)

Prueba Pinpoint C: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA - A/C MANUAL

(Continuación)

HÁGALE UNA PRUEBA DE FUGAS A LA MANGUERA DE ALIMENTACIÓN DEL INTERRUPTOR DE FUNCIONES
DEL A/C

Aplique 51 kPa (15 pulgadas) de vacío al tanque y observe
la lectura del reloj.

•

¿La caída de vacío excede los 3.37 kPa (1 pulgada) por
minuto?

INSTALE un tanque nuevo de vacío. PRUEBE si el
sistema funciona normalmente.

Vaya a C6.

→

Sí

→

Tapone la manguera de alimentación del interruptor de
funciones del A/C por el lado del tanque de reserva de vacío.

Conéctele una bomba de vacío al puerto número 3 de la
manguera negra de alimentación, en el conector del arnés
de vacío y trate de crear un vacío.

•

¿Hay fugas en la manguera de alimentación defunciones
del A/C?

REPARE, INSTALE una manera nueva de
alimentación del interruptor de funciones de la caja
A/C.

Vaya a C7.

→

Sí

→

Arnés de Vacío

Sistema de Control Climático — Información General

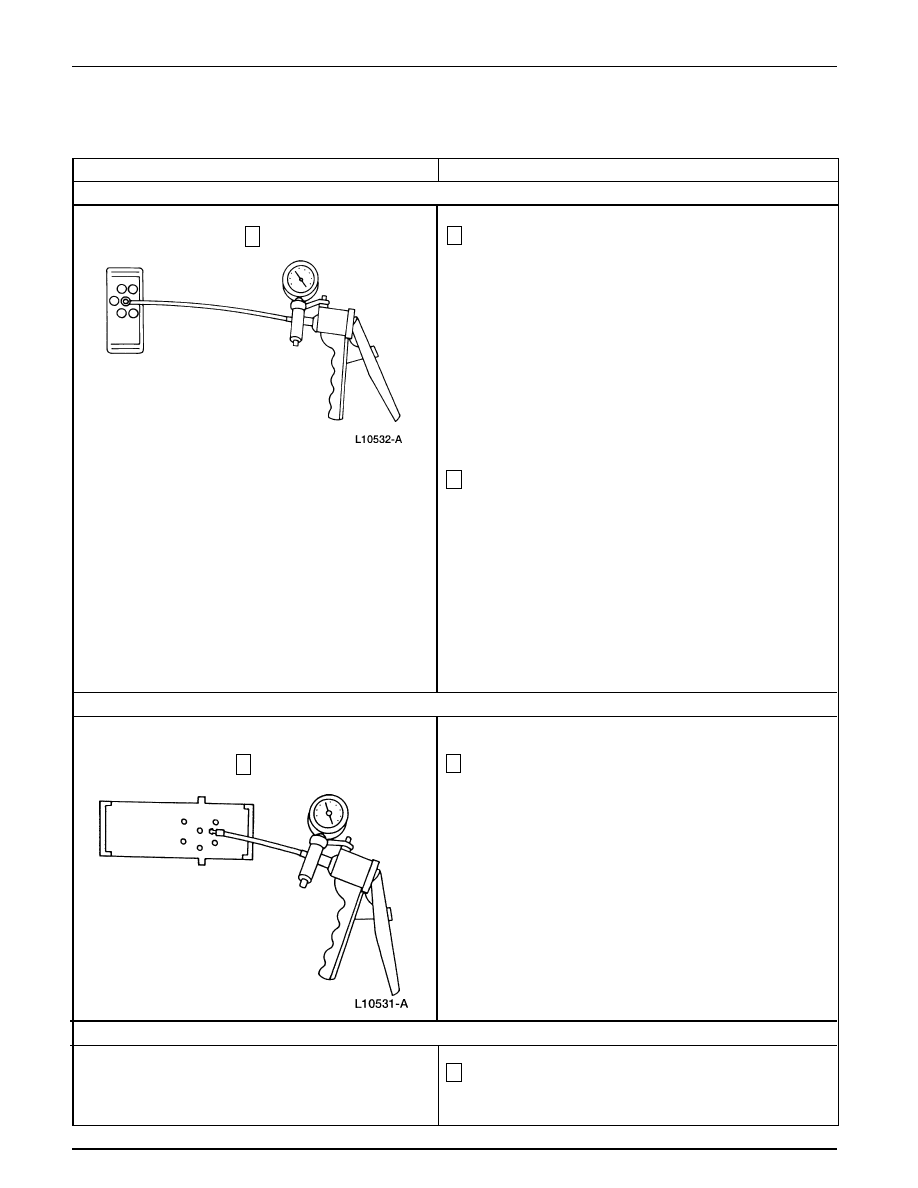

412-00-65

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

HAGA UNA PRUEBA DE FUGAS AL INTERRUPTOR DE FUNCIONES A/C

Prueba Pinpoint C: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA - A/C MANUAL

(Continuación)

VERIFIQUE SI ESTÁ BLOQUEADA LA MANGUERA DE ALIMENTACIÓN DEL INTERRUPTOR FUNCIONES DEL A/C

Conecte una bomba de vacío al puerto número 3 de la
manguera negra del interruptor de funciones del A/C tapone
el resto de los puertos de vacío.

En cada posición del interruptor de funciones del A/C,
aplique 51 kPa (15 Pul.) de vacío y verifique si hay caídas del
mismo.

•

¿La caída de vacío excede los 3.37 kPa (1 Pul.) por minuto?

INSTALE un interruptor de funciones nuevo del A/C.
PRUEBE si el sistema funciona formalmente.

Vaya a C8.

→

Sí

→

Con la manguera del tanque de reserva de vacío
desconectada, conecte una bomba de vacío al puerto número
3 de la manguera de alimentación del conector del arnés de
vacío y trate de crear un vacío.

•

¿Está tapada o restringida la manguera?

INSTALE una manguera nueva de alimentación.
PRUEBE si el sistema funciona normalmente.

RECONECTE todas las mangueras de vacío. Vaya a C9.

Desconecte la (s) manguera (s) sospechosa (s).

HAGA UNA PRUEBA DE FUGAS A LAS MANGUERAS EN LA CUAL SOSPECHA ÉSTAS EXISTEN

→

Sí

→

Sistema de Control Climático — Información General

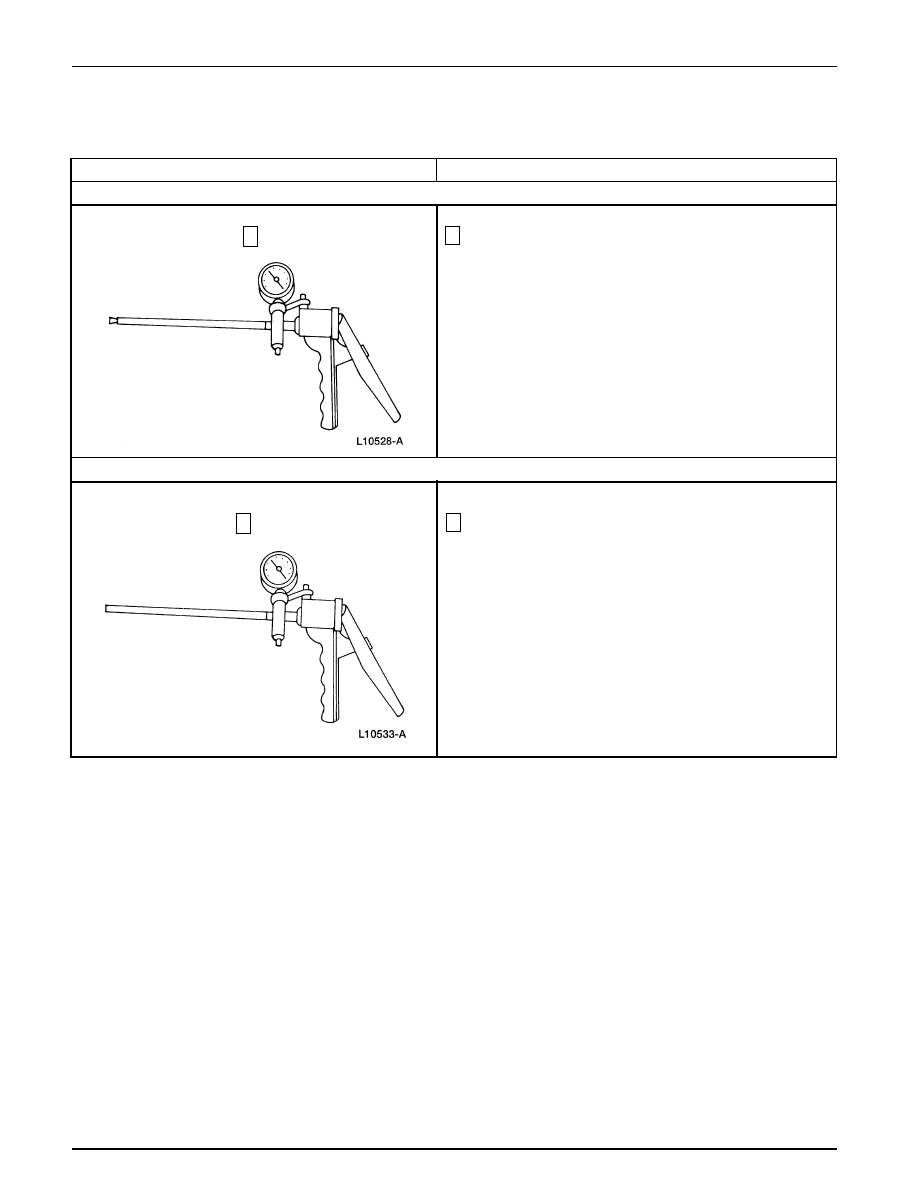

412-00-66

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

HAGA UNA PRUEBA DE FUGAS A LAS MANGUERAS EN LA CUAL SOSPECHA ÉSTAS EXISTEN (Continuación)

Prueba Pinpoint C: DIRECCIÓN INCORRECTA / ERRÁTICA DEL FLUJO DE AIRE DESDE LA SALIDA - A/C MANUAL

(Continuación)

C10 VERIFIQUE SI HAY RESTRICCIONES ENTRE LAS MANGUERAS DE VACÍO Y LAS COMPUERTAS DE

Tapone un extremo de la manguera y coloque una bomba de
vacío en el otro extremo. Aplique 51 kPa (15 Pul.) de vacío.

•

¿Hay caída de vacío?

REPARE o INSTALE una manguera nueva. PRUEBE
si el sistema funciona normalmente.

Vaya a C10.

→

Sí

→

conecte una bomba de vacío a cada manguera y trate de
crear vacío.

•

¿Se puede crear vacío?

INSTALE una manguera nueva de vacío. PRUEBE si
el sistema funciona normalmente.

RECONECTE las mangueras de vacío. Vaya a C11.

→

Sí

→
