Sistema de Control Climático — Información General

412-00-31

412-00-31

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1249; DTC B1249: FALLA EN LA COMPUERTA DE MEZCLA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1249-7 VERIFIQUE EL FUNCIONAMIENTO DEL ACCIONADOR (Continuación)

3

Con el eje de accionamiento desacoplado de la compuerta
de mezcla de temperatura, accione la compuerta electrónica
de mezcla en sentido horario. Para información adicional,
refiérase al Paso B1249-1.

4

Con el eje de accionamiento desacoplado de la compuerta
de mezcla de temperatura, mueva el accionador de la
compuerta electrónica de mezcla en sentido antihorario. Para
información adicional refiérase al Paso B1249-2.

•

¿Gira el accionador de la compuerta de mezcla en sentido
horario y en sentido antihorario?

REPARE  la compuerta de mezcla de temperatura, está
bloqueado o atascado. PRUEBE si el sistema funciona
normalmente.

INSTALE un accionador nuevo de la compuerta
electrónica de mezcla del A/C. PRUEBE si el sistema
funciona normalmente.

3

4

C270 del Accionador de la

 Compuerta Eléctrica de Mezcla

2

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-32

412-00-32

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1249; DTC B1249: FALLA EN LA COMPUERTA DE MEZCLA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

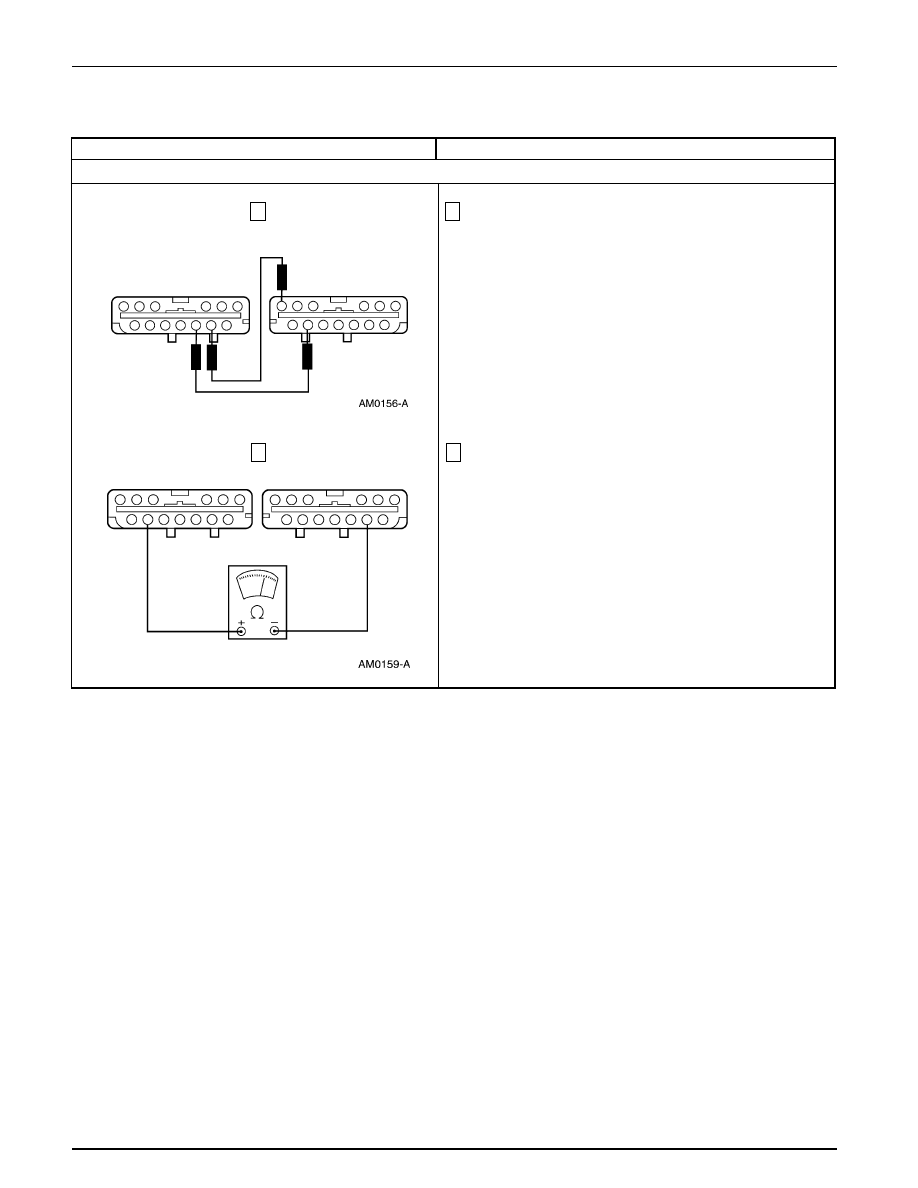

B1249-8 VERIFIQUE LA RESISTENCIA TOTAL DEL POTENCIÓMETRO DE RETROALIMENTACIÓN

1

Mueva el accionador de la compouerta eléctrica de mezcla
completamente en sentido antihorario. Para información
adicional, refiérase al paso B1249-2.

2

Mida la resistencia entre los pines C298-6, circuito 243 (LG/
O) y C297-9, circuito 776 (O/BK) del módulo EATC.

•

¿Está la resistencia entre 5.000 y 7.000 Ohmios?

Vaya a B1249-13

VAYA  a B1249-9

1

2

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

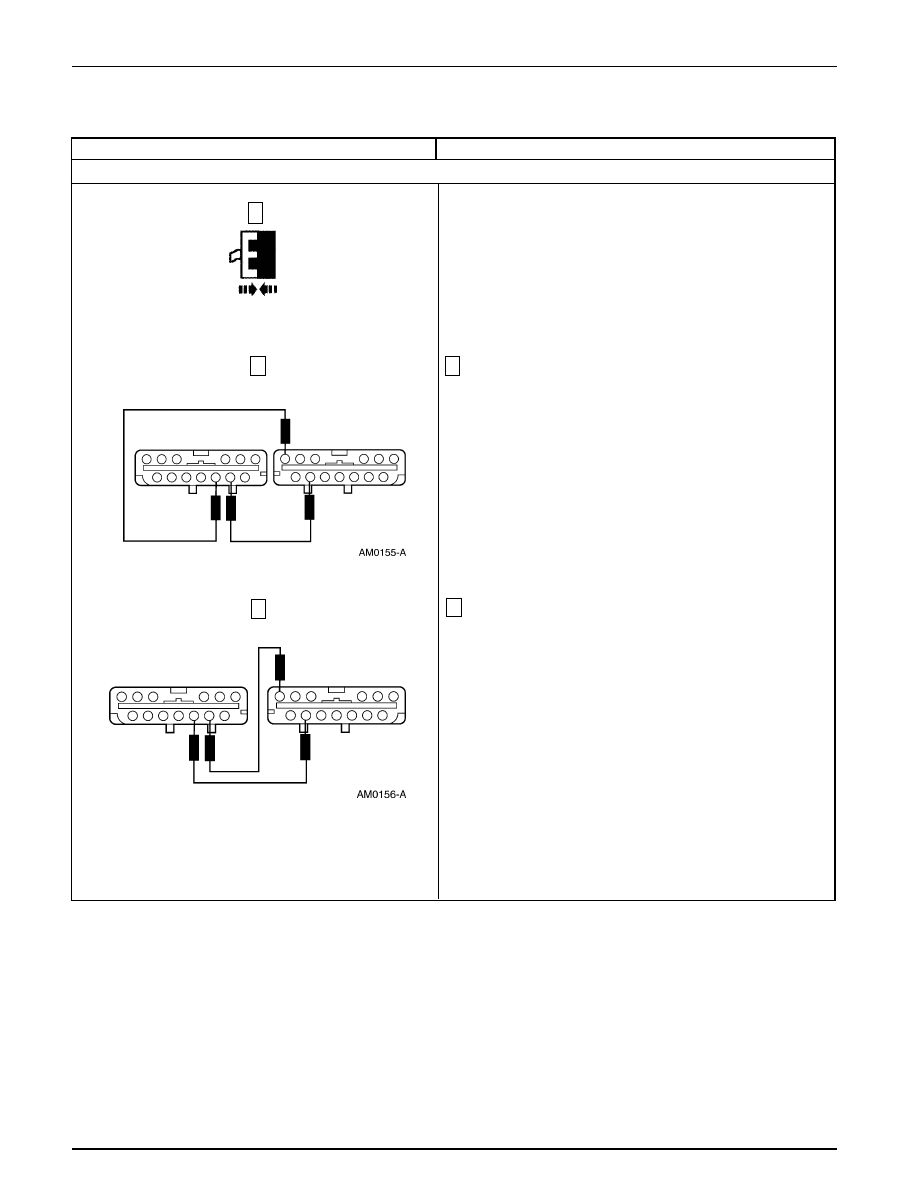

412-00-33

412-00-33

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1249; DTC B1249: FALLA EN LA COMPUERTA DE MEZCLA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

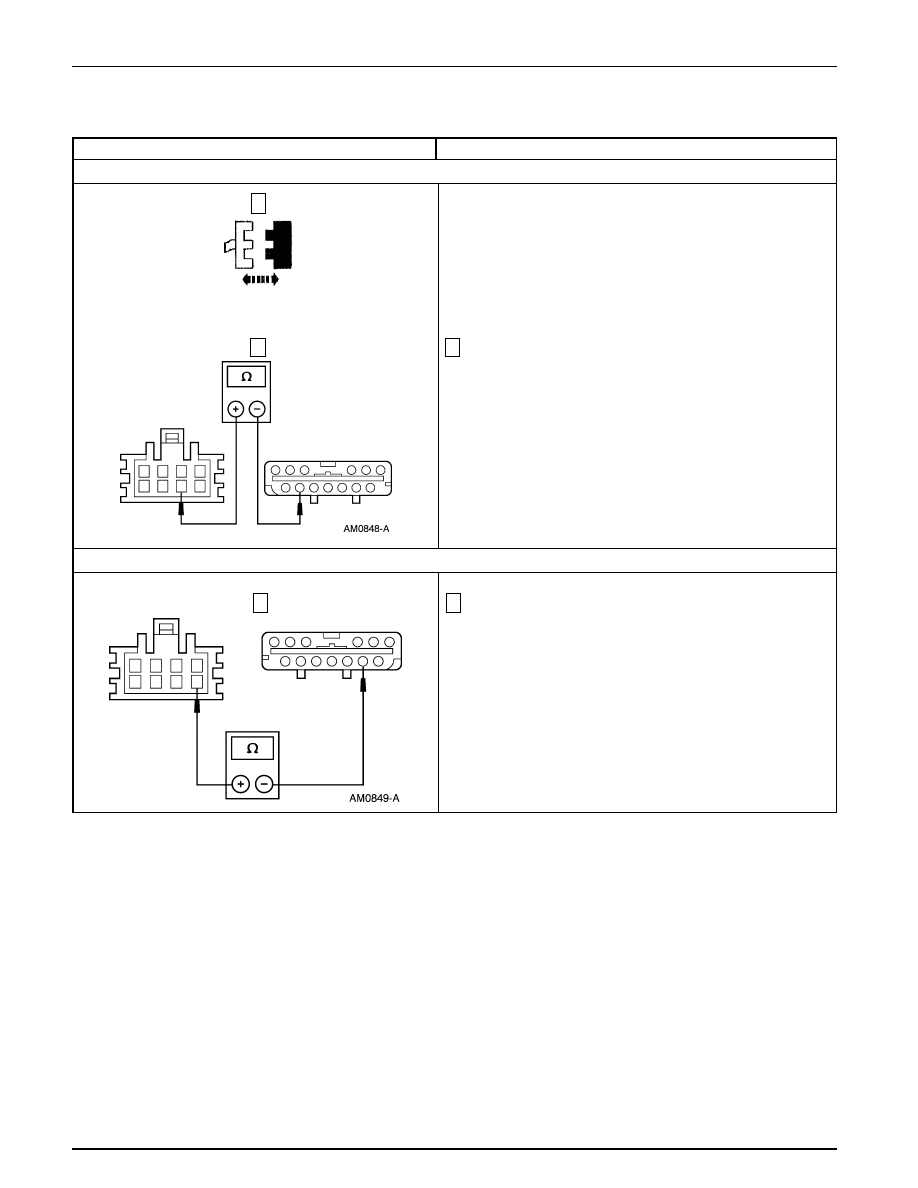

B1249-9 VERIFIQUE SI EL CIRCUITO 243 (LG/O) ESTÁ ABIERTO

2

Mida la resistencia entre el pin C298-6, circuito 243 (LG/O) y
el pin C270-6 del conector de la compouerta eléctrica de
mezcla.

•

¿Es inferior a 5 Ohmios?

Vaya a B1249-10.

REPARE el Circuito 243 (LG/O), está abierto. PRUEBE
si el sistema funciona normalmente.

2

1

→

→

→

→

→

Si

→

→

→

→

→

No

1

C270 del Accionador de

la Compuerta Eléctrica

de Mezcla

B1249-10

VERIFIQUE SI EL CIRCUITO 776 (O/BK) ESTÁ ABIERTO

1

Mida la resistencia entre el pin C297-9, circuito 776 (O/BK)
del conector EATC y el pin C270-5 del conector de la
compuerta eléctrica de mezcla.

•

¿Es inferior a 5 Ohmios?

Vaya a B1249-11.

REPARE el Circuito 776 (O/BK), está abierto. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-34

412-00-34

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B1249; DTC B1249: FALLA EN LA COMPUERTA DE MEZCLA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

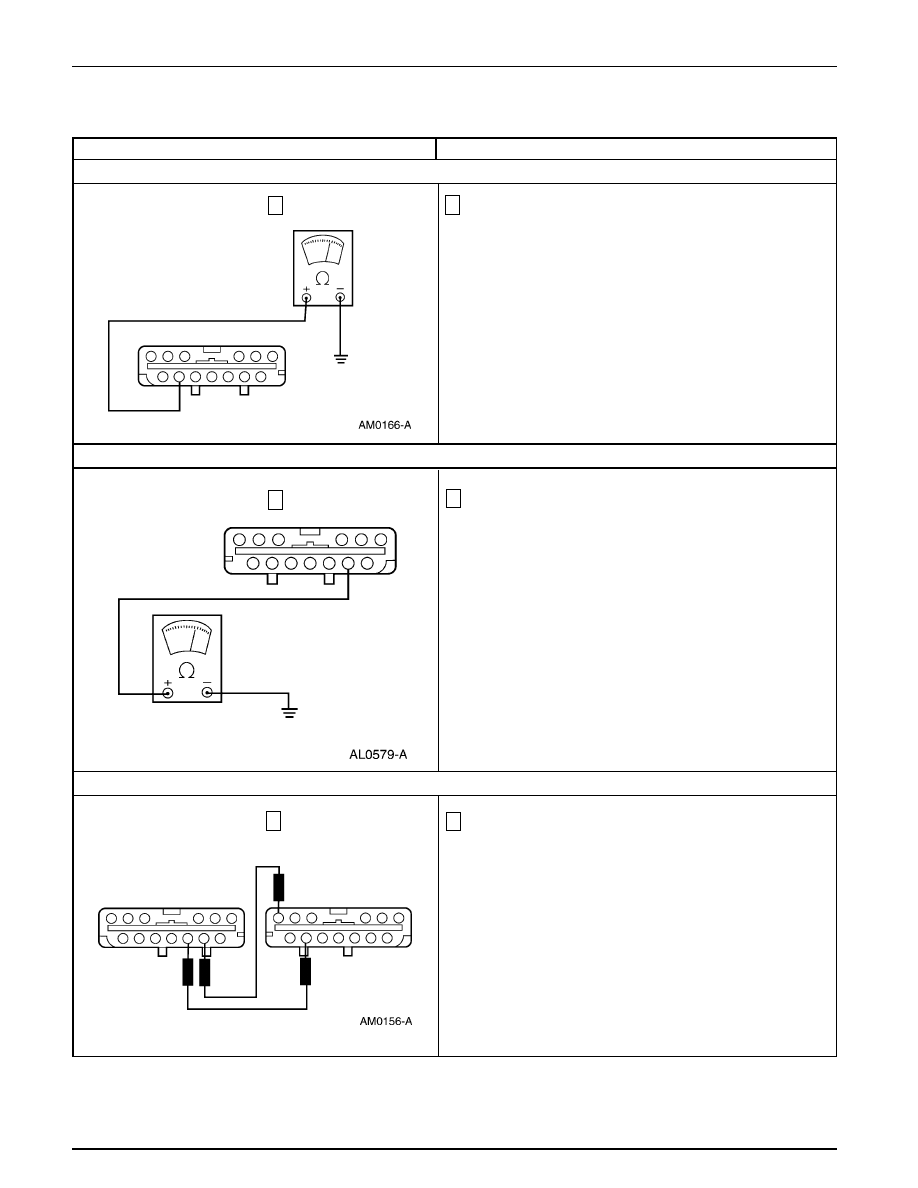

B1249-11 VERIFIQUE SI EL CIRCUITO 243 (LG/O) ESTÁ EN CORTO

1

Mida la resistencia a tierra del pin C298-6, circuito 243 (LG/O)
del módulo EATC.

•

¿Es mayor a 10.000 Ohmios?

Vaya a B1249-12.

REPARE el Circuito 243 (LG/O), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

1

1

→

→

→

→

→

Si

→

→

→

→

→

No

B1249-12 VERIFIQUE SI EL CIRCUITO 776 (O/BK) ESTÁ EN CORTO

1

Mida la resistencia a tierra del pin C297-9, circuito 776 (O/BK)
del módulo EATC.

•

¿Es mayor a 10.000 Ohmios?

INSTALE un accionador nuevo de la compuerta
electrónica de mezcla del A/C. PRUEBE si el sistema
funciona normalmente.

REPARE el Circuito 776 (O/BK), está en corto a tierra.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

B1249-13 VERIFIQUE LA RESISTENCIA DEL POTENCIÓMETRO POR EL LADO DE BAJA

1

Mueva el accionador de la compuerta eléctrica de mezcla
completamente en sentido antihorario. Para información
adicional, refiérase al paso B 1249-2.

1
