Control de la Velocidad del Vehículo

310-03-39

310-03-39

PROCEDIMIENTOS GENERALES

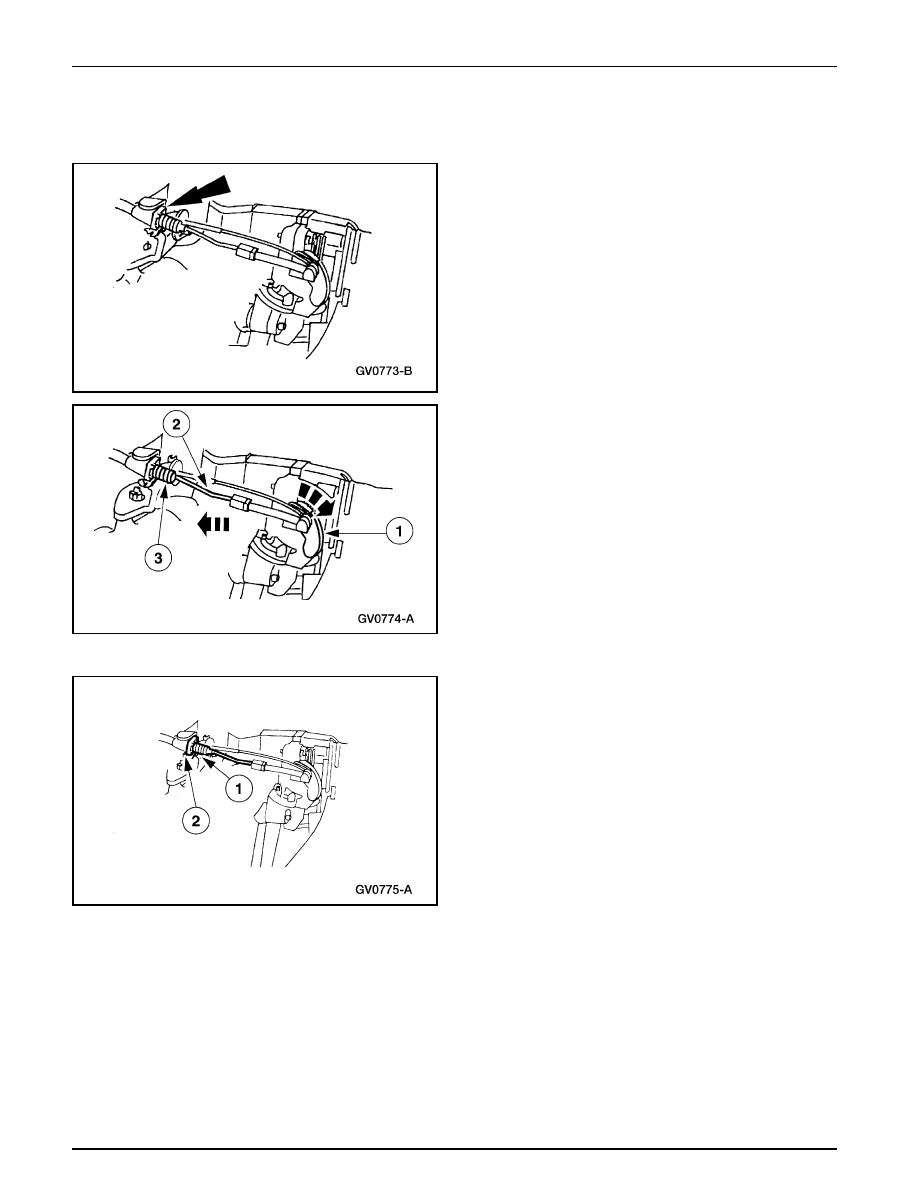

Ajuste del Cable — 4.0L SOHC Mostrado (5.0L y 4.0L Con Varillas Empujadoras es Similar)

1.

Desmonte la grapa del cable actuador del control de
velocidad.

2.

Nota: El cable actuador no debe quedar tensado para
funcionar adecuadamente.

Nota:  La excéntrica del cuerpo del acelerador
automáticamente se regresa a la posición cerrada. La
excéntrica debe estar en esta posición cerrada.

Ajuste el cable actuador del control de velocidad.

1

Compruebe que la excéntrica del cuerpo del
acelerador está en la posición cerrada.

2

Hale sobre el cable actuador para eliminar cualquier
juego.

3

Regrese el cable actuador una muesca.

3.

Instale la grapa del cable actuador.

1

Sujete el cable actuador.

2

Inserte en forma segura la grapa.

Control de la Velocidad del Vehículo

310-03-40

310-03-40

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tornillo, Escudo

8-12

—

71-106

Anti-Salpique del Control
del Acelerador (4.0L [Varillas
Empujadoras], 5.0L)

Tornillos, Escudo

3.1-4.3

2.5-3

—

Anti-Salpique del
Control del Acelerador
(4.0L SOHC)

Cable de Tierra de la Batería

7-10

—

62-89

Interruptor Desactivador

15-20

11-15

—

Tornillo, Cable Actuador

3.1-4.3

—

27-38

del Control de Velocidad

Tornillos, Interruptor

6.5-7.5

4.8-5.5

—

Actuador del Control
de Velocidad

Tornillos, Soporte del Servo

9-12

7-9

—

del Control de Velocidad
(5.0L)

Tornillos, Soporte del Servo

8.9-12.1

—

—

del Control de Velocidad
(4.0L)

Sistema de Control Climático — Información General

412-00-1

412-00-1

TÍTULO DE LA SECCIÓN

PÁGINA

Sistema de Control Climático - Información General ......................................................................... 412-00-1
Distribución y Filtrado de Aire .............................................................................................................. 412-01-1
Calefacción / Descongelador / Desempañador ................................................................................... 412-02-1
Acondicionamiento de Aire ................................................................................................................... 412-03-1
Componentes de Control ....................................................................................................................... 412-04-1
Grupo de Instrumentos e Iluminación del Panel - Información General .......................................... 413-00-1
Grupo de Instrumentos ........................................................................................................................... 413-01-1
Corneta .................................................................................................................................................. 413-06-1
Centro de Información y Mensajes ....................................................................................................... 413-08-1
Medidores y Dispositivos de Advertencia ............................................................................................. 413-09-1
Ayuda de Estacionamiento .................................................................................................................... 413-13-1
Sistema de Carga - Información General ............................................................................................. 414-00-1
Batería, Montaje y Cables ..................................................................................................................... 414-01-1
Generador y Regulador ......................................................................................................................... 414-02-1
Sistema de Sonido - Información General ........................................................................................... 415-00-1
Unidad de Audio ..................................................................................................................................... 415-01-1
Antena

.................................................................................................................................................. 415-02-1

Cornetas .................................................................................................................................................. 415-03-1
Iluminación Exterior ............................................................................................................................... 417-01-1
Iluminación Interior ................................................................................................................................ 417-02-1
Luces Diurnas de Conducción ............................................................................................................... 417-04-1
Red de Comunicación Intermodular ..................................................................................................... 418-00-1
Configuración de Módulo ...................................................................................................................... 418-01-1
Antirrobo - Perímetro ........................................................................................................................... 419-01A-1
Antirrobo - PATS ................................................................................................................................. 419-01B -1
Dispositivos a Control Remoto .............................................................................................................. 419-02-1
Módulos Multifuncionales de Controles Electrónicos .......................................................................... 419-10-1
Brújula Electrónica ................................................................................................................................. 419-11-1

SECCIÓN 412-00

Sistema de Control Climático —
Información General

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Control Climático ............................................................................................................ 412-00-3

DIAGNÓSTICO Y PRUEBA

Sistema de Control Climático .......................................................................................................... 412-00-14

Chasis

GRUPO

4

Tabla Manual de Contenido

Sistema de Control Climático — Información General

412-00-2

412-00-2

CONTENIDO

PÁGINA

Pruebas de Componentes ................................................................................................................. 412-00-205
Inspección y Verificación ..................................................................................................................... 412-00-20
Pruebas Pinpoint ................................................................................................................................. 412-00-24
Tabla de Fallas .................................................................................................................................... 412-00-22

PROCEDIMIENTOS GENERALES

Ajuste de la Holgura del Embrague del A/C ....................................................................................... 412-00-217
Manejo de Refrigerante Contaminado ................................................................................................ 412-00-233
Descarga y Recuperación ................................................................................................................. 412-00-221
Evacuación y Carga .......................................................................................................................... 412-00-224
Conexión - Maní ................................................................................................................................ 412-00-212
Lavado .............................................................................................................................................. 412-00-222
Requerimientos de Inspección y Armado - Después de una Falla del Compresor .............................. 412-00-230
Detección de Fugas - con Detector de Fugas ................................................................................... 412-00-219
Detección de Fugas - con Tinta Trazadora ........................................................................................ 412-00-220
Conexión del Juego de Medidores del Múltiple .................................................................................. 412-00-217
Prueba de Identificación del Refrigerante ........................................................................................... 412-00-232
Adición de Aceite Refrigerante .......................................................................................................... 412-00-228
Filtrado del Refrigerante del Sistema Después de Cambiar el Compresor A/C ................................... 412-00-225
Pruebas el Sistema Refrigerante ....................................................................................................... 412-00-214
Acopladores de Resorte .................................................................................................................... 412-00-207
Reparación de Manguera de Vacío - Mini-Tubo .................................................................................. 412-00-234

ESPECIFICACIONES ........................................................................................................................... 412-00-235
