Ford Explorer / Mercury Mountaineer. Manual - parte 623

Sistema de Escape — Información General

309-00-9

309-00-9

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: PÉRDIDA DE POTENCIA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B4

VERIFIQUE SI HAY ALGUNA RESTRICCIÓN EN EL MÚLTIPLE DE ESCAPE (Continuación)

3

Inspeccione los orificios por fundición dejando caer un
pedazo de cadena en cada uno de ellos.

•

¿ Hay presentes rebabas ó sobrante de fundición ?

→

→

→

→

→

Si
ELIMINE los sobrantes / rebabas de la fundición. Si
no pueden ser eliminados, REEMPLACE el múltiple
de escape; CONSULTE la Sección 303-01A para el
motor 4.0L EI, la Sección 303-01B para el motor
4.0L SOHC ó la Sección 303-01C para el motor 5.0L.

→

→

→

→

→

No
CONSULTE al Manual PC/ED

2

.

Remoción

1.

Remueva los tornillos.

2

Puede ser adquirido por separado.

Pruebas Pinpoint

Silenciador / Tubo de Cola — 4.0L (EI)

2.

Desmonte y descarte la empacadura de la salida (5E241)
del convertidor de escape.

Sistema de Escape — Información General

309-00-10

309-00-10

Pruebas Pinpoint (Continuación)

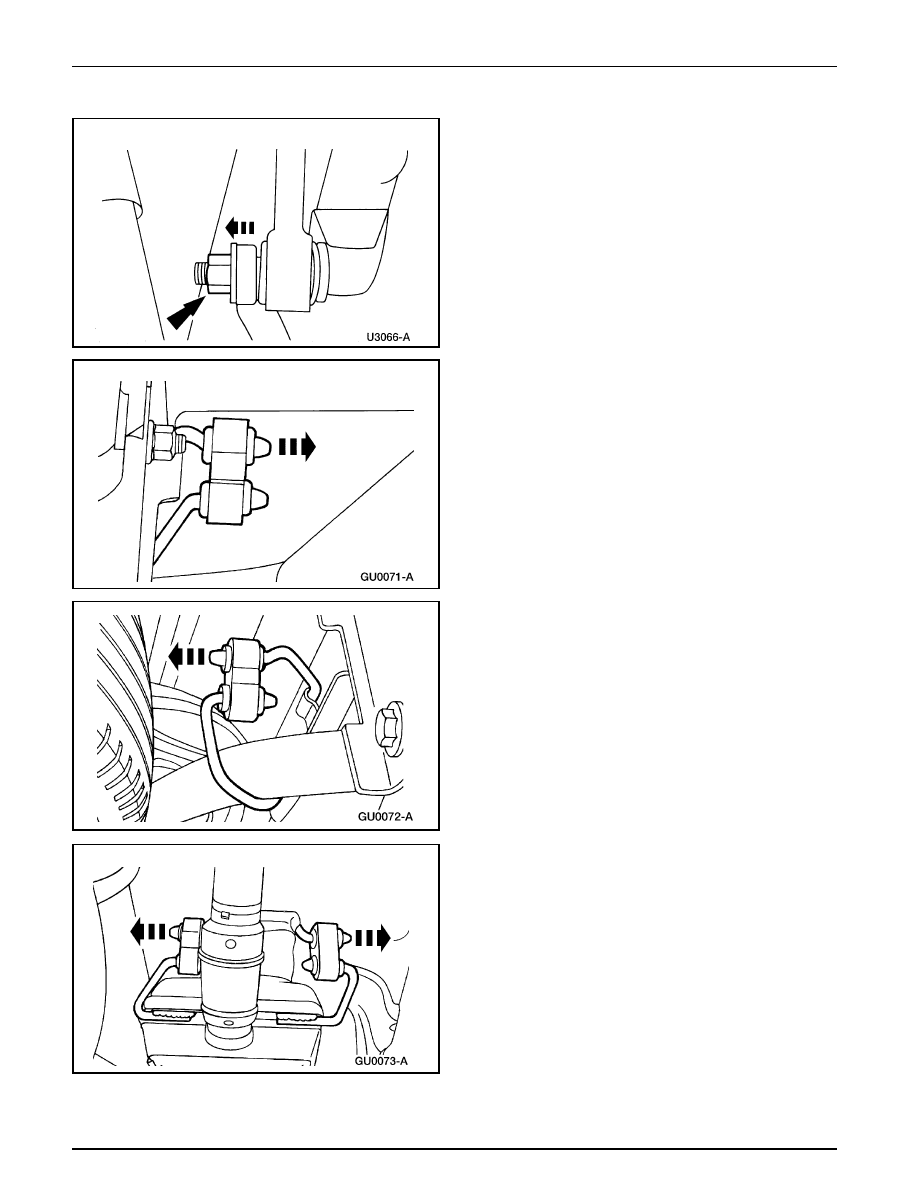

3.

Desconecte el enlace de la barra de torsión LD.

•

Remueva la tuerca y coloque el enlace de la barra de
torsión a un lado.

4.

Palanquee el soporte trasero que deslice fuera de su
aislador de goma.

5.

Palanquee el soporte delantero hasta que deslice fuera de
su aislador de goma.

6.

Palanquee el soporte doble para que se deslice de los
aisladores, uno a la vez.

Sistema de Escape — Información General

309-00-11

309-00-11

Pruebas Pinpoint (Continuación)

7.

Desmonte el silenciador (5230). Deslice el silenciador
hacia adelante sobre el eje trasero mientras lo tuerce hasta
desmontarlo.

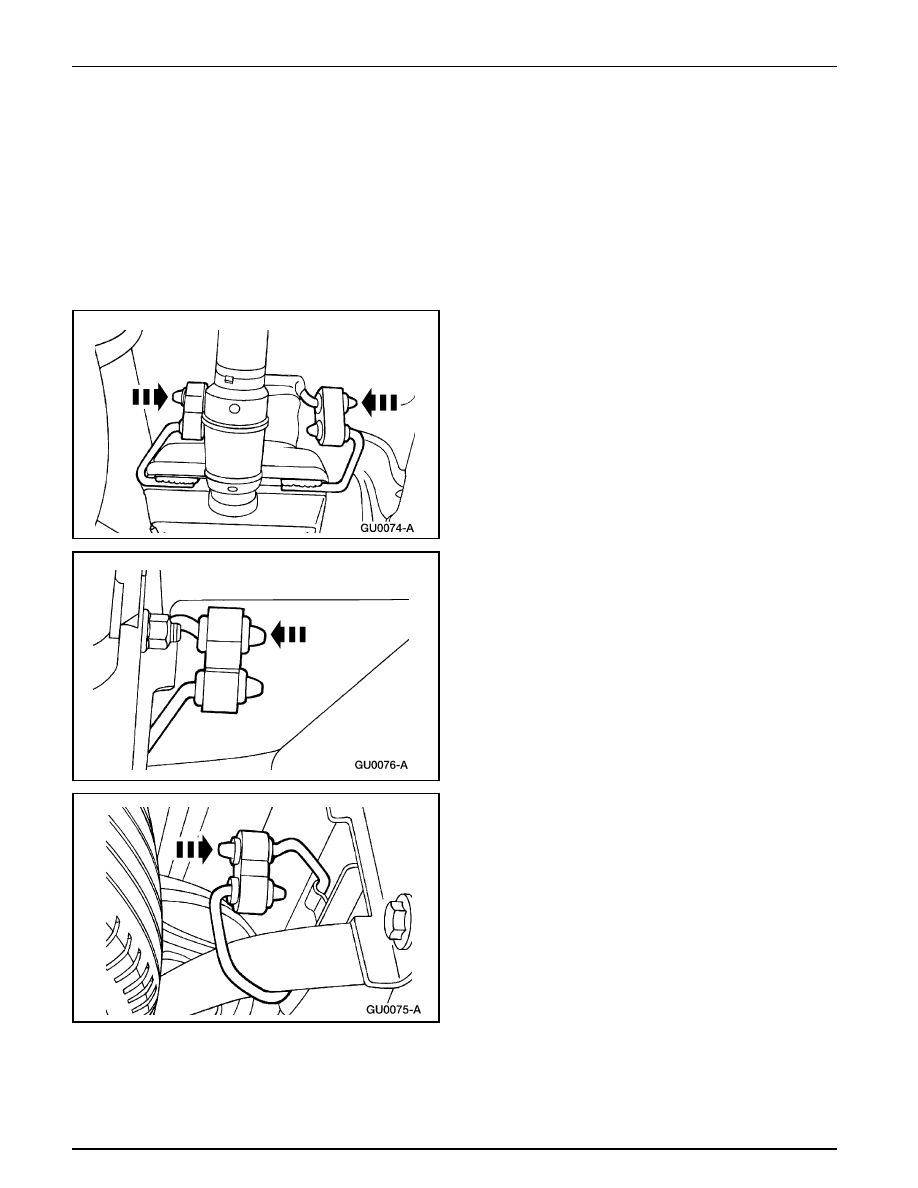

Instalación

1.

Instale el silenciador sobre el eje trasero y tuérzalo hasta
ubicarlo en su posición.

2.

Nota:  Antes de instalar el silenciador dentro de sus
aisladores de goma, aplique una solución jabonosa a los
deslizadores del soporte.

Empuje los deslizadores dobles de soporte dentro de los
aisladores de goma.

3.

Empuje el deslizador del soporte trasero dentro de su
aislador de goma.

4.

Empuje los deslizadores del soporte delantero dentro de
su aislador de goma.

Sistema de Escape — Información General

309-00-12

309-00-12

Pruebas Pinpoint (Continuación)

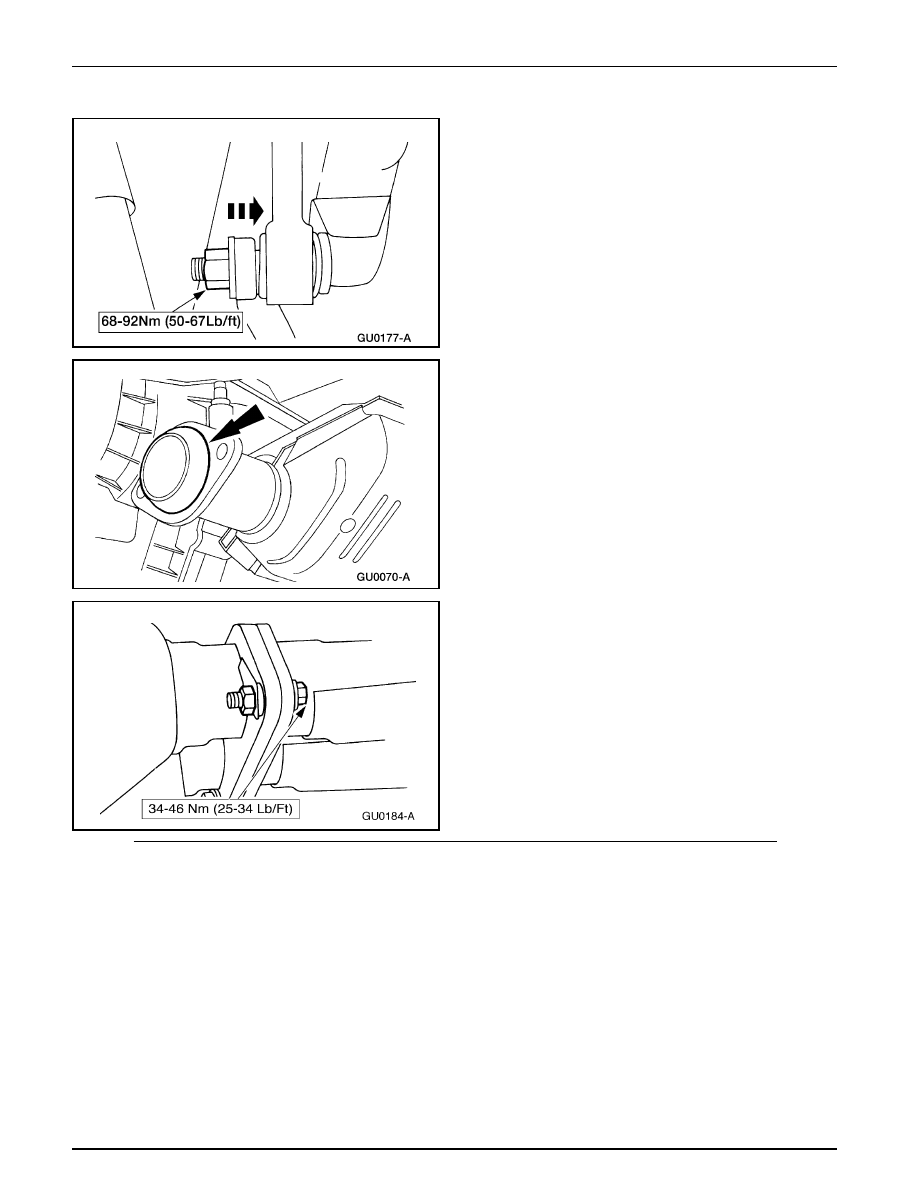

5.

Coloque la barra de torsión LD e instale la tuerca.

6.

Instale una empacadura nueva en la salida del convertidor
del escape.

7.

Instale los tornillos.
