Sistema de Escape — Información General

309-00-1

309-00-1

Tabla Manual de Contenido

SECCIÓN 309-00

Sistema de Escape — Información
General

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Escape  ............................................................................................................................. 309-00-2

DIAGNÓSTICO Y PRUEBA

Sistema de Escape  ............................................................................................................................. 309-00-4

Inspección y Verificación ................................................................................................................. 309-00-4
Pruebas Pinpoint ............................................................................................................................. 309-00-6
Tabla de Fallas ................................................................................................................................ 309-00-5

Pruebas Pinpoint

Silenciador / Tubo de Cola — 4.0L (EI) .............................................................................................. 309-00-9
Silenciador / Tubo de Cola — 4.0L SOHC ........................................................................................ 309-00-13
Silenciador / Tubo de Cola — 5.0L ................................................................................................... 309-00-16
Convertidor Catalítico de Tres Vías (TWC) — 4.0L (EI), Delantero y Trasero ................................. 309-00-19
Convertidor Catalítico de Tres Vías (TWC) — 5.0L (EI), LI y LD ..................................................... 309-00-23
Convertidor Catalítico de Tres Vías (TWC) — 5.0L, Trasero Doble ................................................. 309-00-22
Convertidor Catalítico de Tres Vías (TWC) — 4.0L SOHC, LI y LD ................................................. 309-00-20

ESPECIFICACIONES ........................................................................................................................... 309-00-25

Sistema de Escape — Información General

309-00-2

309-00-2

El sistema de escape del 5.0L:

•

está construido de acero inoxidable

•

tiene dos convertidores catalíticos de tres vías (TWC)
(5E212)

•

tiene un tubo en Y (5F250) doble para los convertidores

El sistema de escape para el 4.0L SOHC:

•

está construido de acero inoxidable

•

tiene dos convertidores catalíticos de tres vías

•

tiene un conjunto de silenciador y resonador

DESCRIPCIÓN Y OPERACIÓN

Sistema de Escape

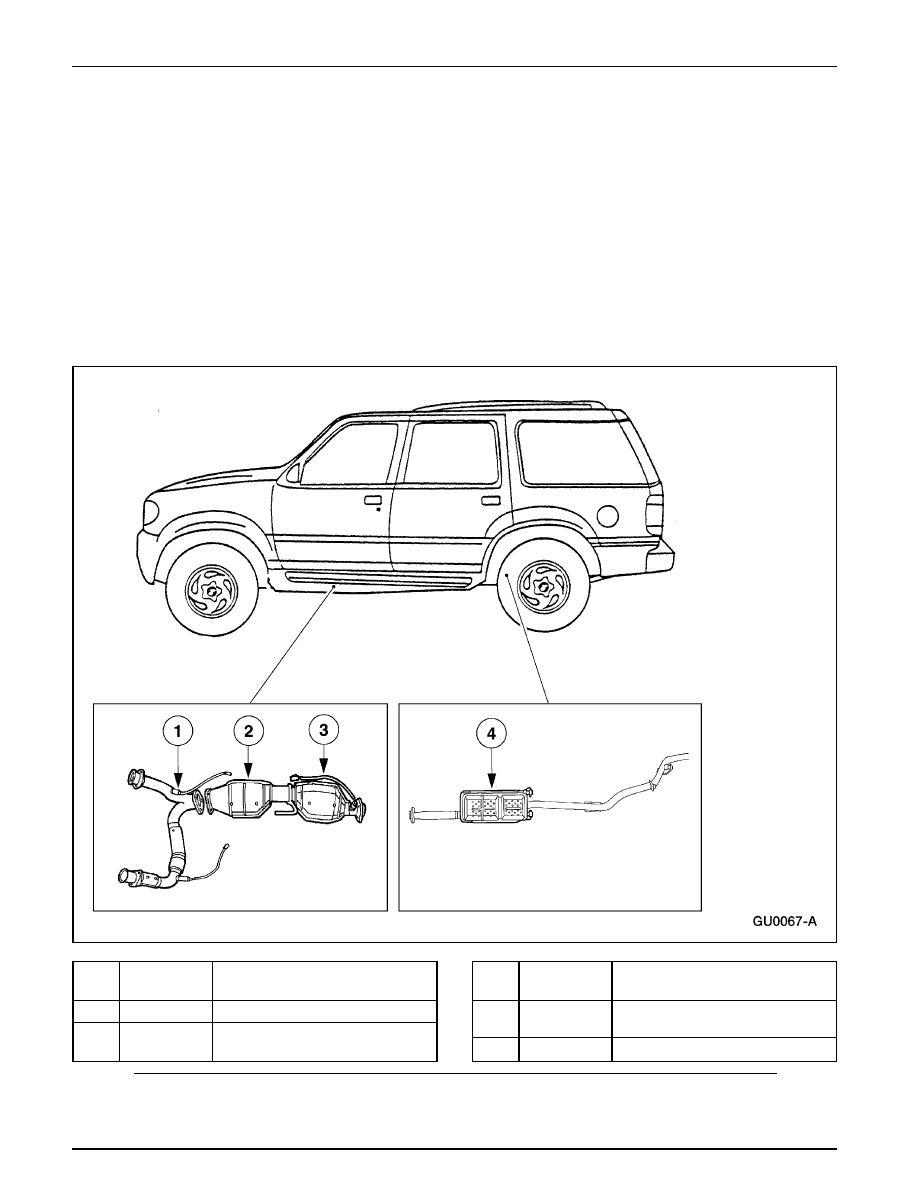

El sistema de escape del 4.0L EI:

•

tiene cuatro sensores calentados de oxígeno

•

tiene un convertidor catalítico de tres vías delantero

•

tiene un convertidor catalítico de tres vías trasero

•

tiene un conjunto de silenciador y tubo de cola

Sistema de Escape — 4.0L EI

3

—

Convertidor Catalítico de Tres Vías
Trasero (Parte de 5E212)

4

5230

Silenciador

Número

Item

de Parte

Descripción

1

5246

Tubo de Entrada del Escape

2

—

Convertidor Catalítico de Tres Vías
Delantero (Parte de 5E212)

Número

Item

de Parte

Descripción

Sistema de Escape — Información General

309-00-3

309-00-3

DESCRIPCIÓN Y OPERACIÓN (Continuación)

Número

Item

de Parte

Descripción

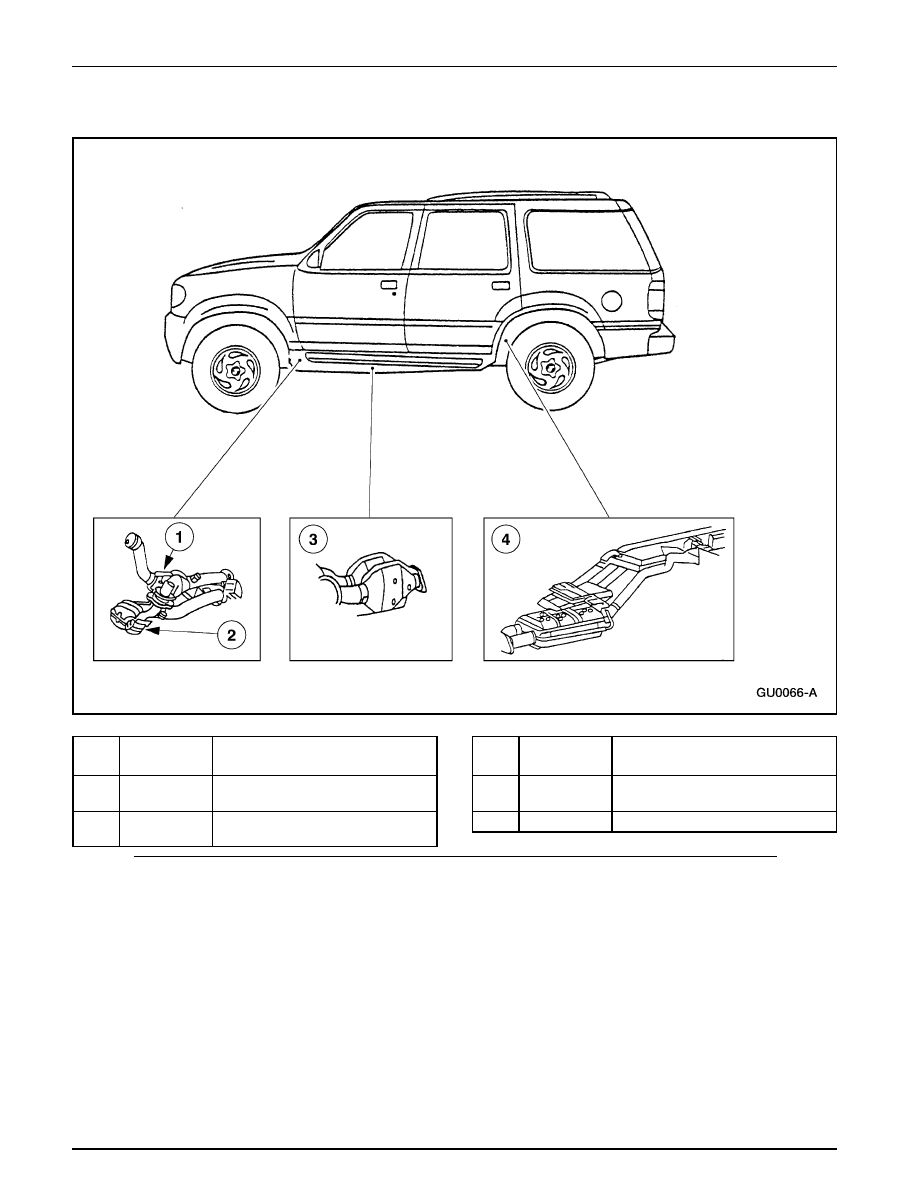

Sistema de Escape — 4.0L SOHC

1

5E212

Convertidor Catalítico de Tres Vías
— LI

2

5E212

Convertidor Catalítico de Tres Vías
— LD

Número

Item

de Parte

Descripción

3

—

Conjunto de Silenciador y Resonador

Sistema de Escape — Información General

309-00-4

309-00-4

DESCRIPCIÓN Y OPERACIÓN (Continuación)

Número

Item

de Parte

Descripción

1

5E212

Convertidor Catalítico de Tres Vías
— LD

2

5E212

Convertidor Catalítico de Tres Vías
— LI

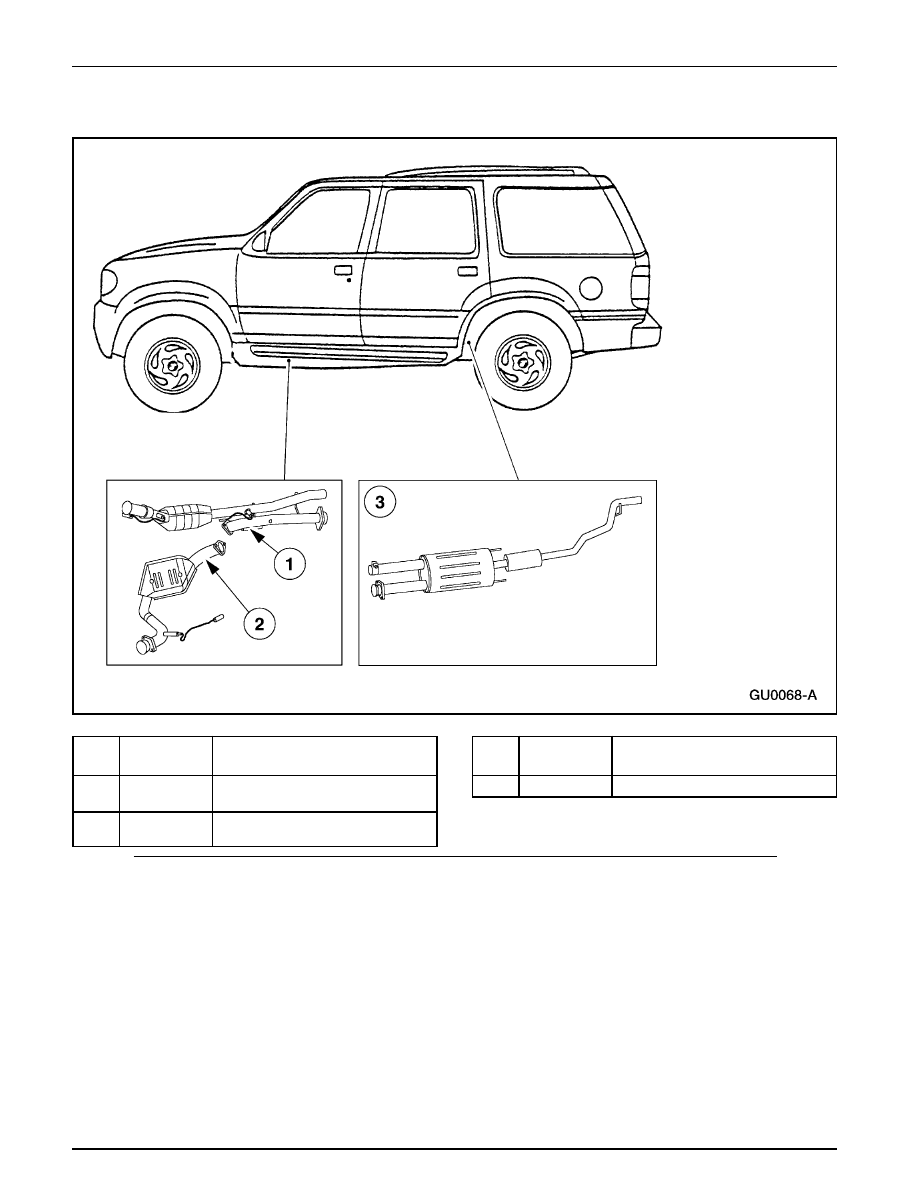

Sistema de Escape — 5.0L

DIAGNÓSTICO Y PRUEBA

Sistema de Escape

Inspección y Verificación

1.

Verifique el problema del cliente operando el sistema de
escape para duplicar la condición.

Número

Item

de Parte

Descripción

3

5F250

Convertidor Catalítico de Tres Vías
Doble Trasero

4

5230

Silenciador

2.

Inspeccione para determinar si alguno de los siguientes
problemas mecánicos ó eléctricos, se aplica.
