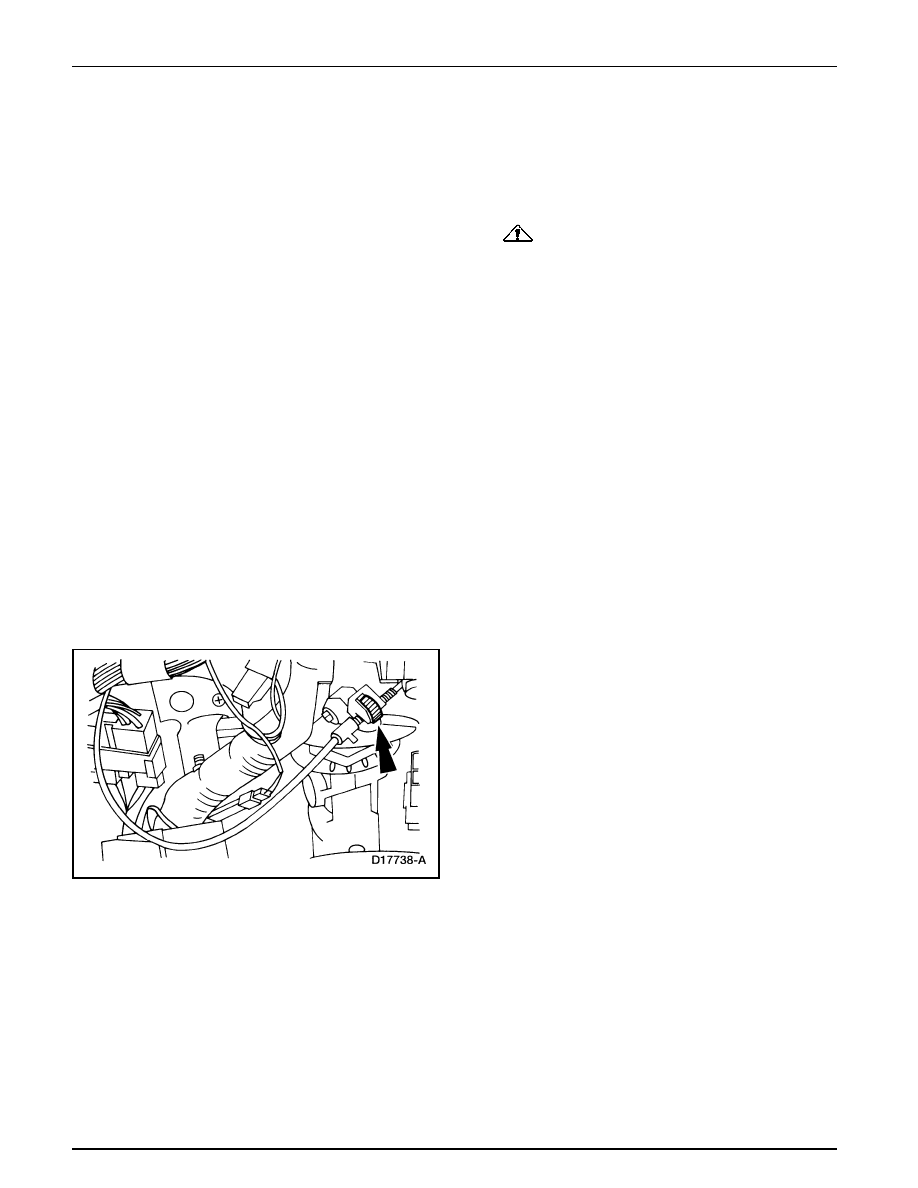

Controles Externos, Caja Automática/Transeje

307-05-24

307-05-24

8.

Nota: Si está equipado con suspensión neumática, reactive
el sistema girando a ON su interruptor.

Baje el vehículo.

9.

Desmonte el peso de 3.6 Kg (8 libras).

10.

PRECAUCIÓN: No ajuste el cable del cambio de la

caja en otra posición que no sea (D).

Verifique que el vehículo encenderá en P ó N y que las
lámparas de retroceso se encienden en R. Si no, repita los
Pasos 1 hasta 7 y realice un alineamiento del sensor de
rango de la caja. Consulte la Sección 307-01A (5R55E) ó la
Sección 307-01B (4R70W).

PROCEDIMIENTOS GENERALES (Continuación)

Ajuste del Cable / Soporte — Indicador del Cambio

1.

Desmonte la tapa superior (04459) de la columna de
dirección con el panel de instrumentos; consulte la Sección
501-12.

2.

Coloque la palanca de los cambios en la posición (D).

•

Gire la palanca de los cambios en sentido horario hasta
que haga tope (primera velocidad), luego gire dos
topes en sentido anti-horario (posición (D)).

3.

Cuelgue sobre la palanca un peso de 3.6 Kg (8 libras).

4.

Centre la aguja en el medio de la posición (D).

•

Gire la perilla ubicada sobre el fondo de la columna de
dirección para ajustar la aguja.

5.

Desmonte el peso de 3.6 Kg (8 libras).

Controles Externos, Caja Automática/Transeje

307-05-25

307-05-25

PROCEDIMIENTOS GENERALES (Continuación)

6.

Mueva cuidadosamente la palanca de los cambios de tope
en tope y compare con los ajustes de la caja.

•

Re-ajuste si es necesario.

7.

Instale la tapa superior de la columna de dirección al panel
de instrumentos; consulte la Sección 501-12.

ESPECIFICACIONES

Tornillos, Soporte del

21-29

15-21

—

Cable de los Cambios

Tornillos, Actuador de

7-11

—

62.5-98

Bloqueo del Cambio

Tornillos, Soporte del Tubo

7-11

—

62.5-98

Selector de Cambios en la
Columna

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Transeje / Caja de Velocidades Manual y Embrague — Información General

308-00-1

308-00-1

Tabla Manual de Contenido

SECCIÓN 308-00 Transeje / Caja de Velocidades

Manual y Embrague — Información
General

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Caja de Velocidades Manual y Embrague .........................................................................................  308-00-2

DIAGNOSTICO Y PRUEBA

Caja de Velocidades Manual y Embrague .........................................................................................  308-00-3

Inspección y Verificación ................................................................................................................  308-00-3
Pruebas Pinpoint ............................................................................................................................  308-00-4
Tabla de Fallas ...............................................................................................................................  308-00-3

Prueba Pinpoint

Pasadores de Guía, Volante ............................................................................................................  308-00-15
Pasadores de Guía, Cubierta del Volante al Bloque ........................................................................  308-00-15

PROCEDIMIENTOS GENERALES

Revisión del Disco ...........................................................................................................................  308-00-16
Revisión del Volante ........................................................................................................................  308-00-17
Revisión de la Excentricidad del Volante .........................................................................................  308-00-18
Ajuste del Plato de Presión ..............................................................................................................  308-00-18
Revisión del Plato de Presión ..........................................................................................................  308-00-17

ESPECIFICACIONES ..........................................................................................................................  308-00-19

Transeje / Caja de Velocidades Manual y Embrague — Información General

308-00-2

308-00-2

DESCRIPCION Y OPERACION

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

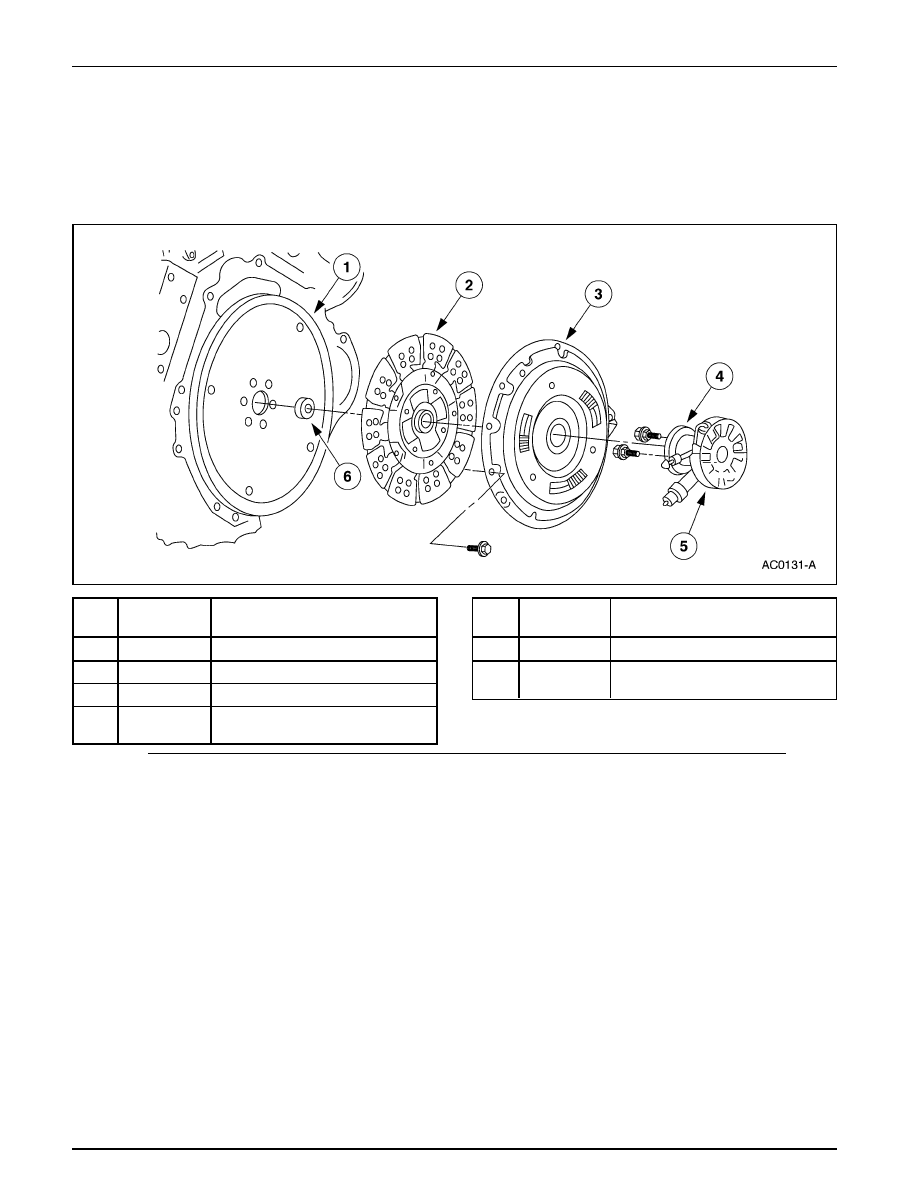

Caja de Velocidades Manual y Embrague

La función primaria del sistema de embrague es el acoplar y
desacoplar la potencia del motor a la caja de velocidades bajo
comando del conductor. Para información adicional, consulte
la Sección 308-01.

1

6375

Volante

2

7550

Disco del Embrague

3

7563

Plato de Presión del Embrague

4

—

Cubo y Rolinera de Liberar al
Embrague (Parte de 7A508)

5

7A508

Cilindro Esclavo del Embrague

6

7118

Rolinera Piloto del Eje de Entrada de
la Caja de Velocidades

•

El embrague es un disco de fricción al seco (7550), de
placa simple con un plato flexible de tipo diafragma auto-
ajustable. El disco del embrague tiene un cubo estriado el
cual lo acopla al eje de entrada.

•

El mecanismo de operación del embrague consiste en un
cilindro esclavo (7A508) con una rolinera de liberación
integral.

•

Un eje de entrada el cual soporta el extremo de la rolinera
(7120). La rolinera no requiere de lubricación a menos
que el sistema del embrague sea reparado.

•

El sistema de embrague engrana y desengrana la caja de
velocidades manual del motor. El sistema es desacoplado
cuando se presiona el pedal de embrague (7519) y acoplado
cuando se libera dicho pedal. Cuando el pedal es
presionado, empuja el émbolo del cilindro maestro del
embrague, el cual acciona hidráulicamente al cilindro
esclavo. Este cilindro actúa sobre el diafragma flexible del
plato de presión, liberando la presión sobre el disco. Esta
liberación elimina el acoplamiento entre la caja y el motor.
