Transmisión Automática — 5R55E

307-01B-300

307-01B-300

Transmisión (Continuación)

2.

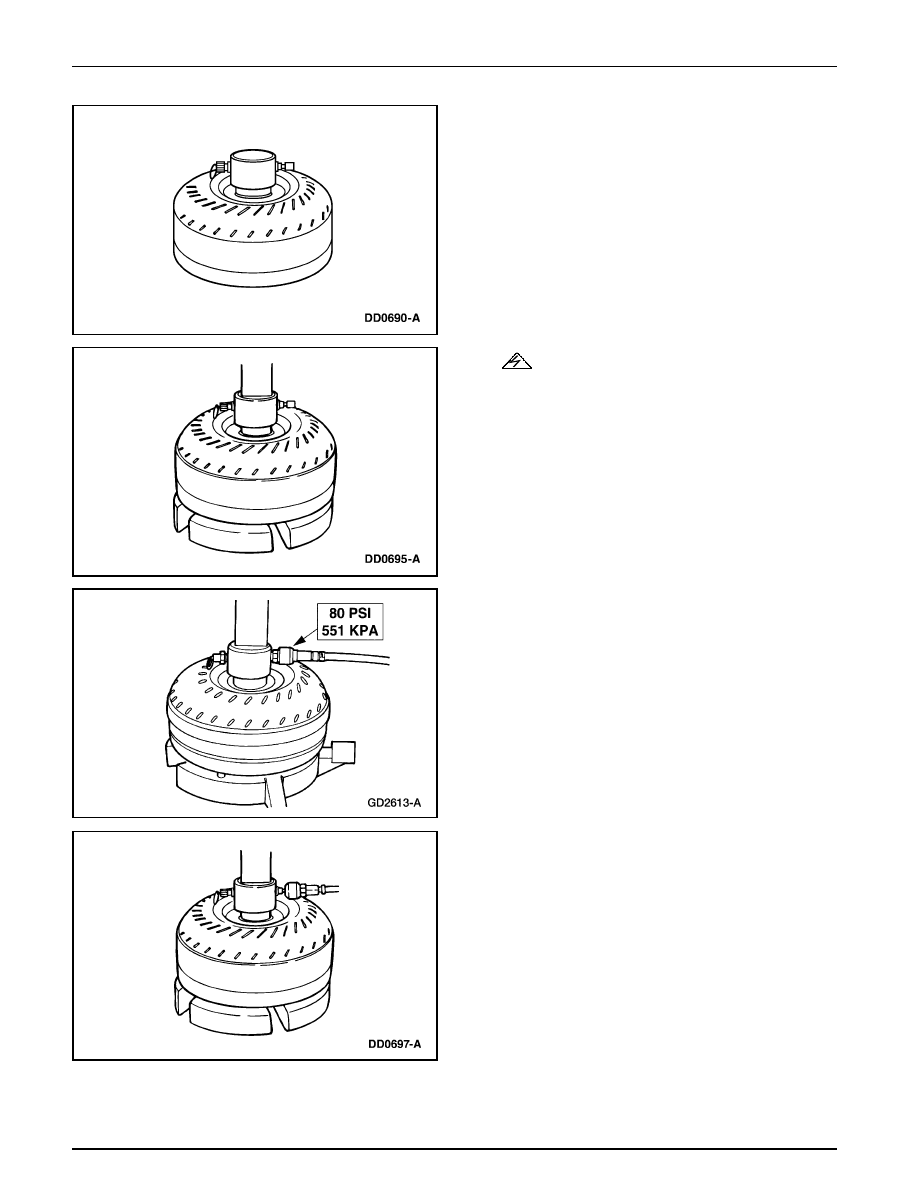

Instale la Herramienta de Verificación de Fugas por el
Convertidor de Torque y la Empacadura en el cubo del
convertidor.

3.

ADVERTENCIA: Siempre siga los procedimientos

de seguridad apropiados cuando utilice la prensa. Si
no se observan estas instrucciones se pueden producir
daños personales.

Instale el convertidor de torque con la herramienta de
verificación de fugas en la prensa de árbol.

Asegure la prensa. Aplique suficiente fuerza para sellar
la herramienta dentro del convertidor de torque.

4.

Nota: Utilice aire comprimido limpio.

Aplique aire comprimido por la válvula en la herramienta
de verificación de fugas.

5.

Con la presión de aire aplicada a la válvula, revise si hay
fugas por el cubo del convertidor, las costuras y los
espárragos. Una solución jabonosa puede ser aplicada
alrededor de esas áreas para ayudar en el diagnóstico. Si
se detectan fugas, reemplace el convertidor.

Transmisión Automática — 5R55E

307-01B-301

307-01B-301

Transmisión (Continuación)

6.

Remueva la manguera de aire. Libere la presión de aire,
y luego lentamente afloje la pensa. Remueva el
convertidor. Remueva la herramienta.

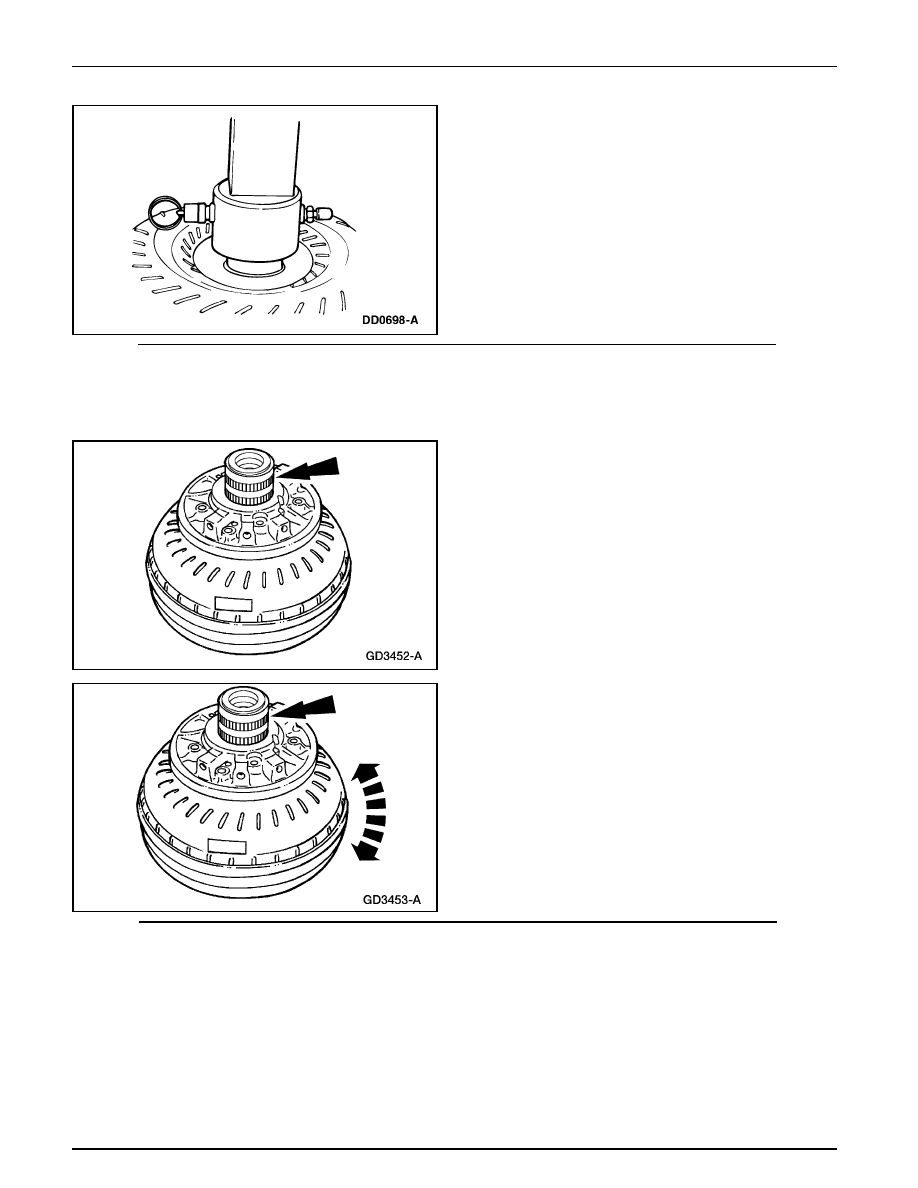

Verificación de Interferencia entre el Estator y el Impeler

1.

Instale el soporte de la bomba de fluido en el convertidor
de torque (7902). Acople las estrías de la pista interior
del embrague unidireccional con las estrías del soporte
de la bomba delantera.

2.

Mientras sostiene estacionario el soporte de la bomba de
fluido, rote el convertidor de torque en ambas direcciones.
El componente debe girar libremente sin mostrar signos
de roces. Si se notan roces, reemplace el convertidor de
torque.

Transmisión Automática — 5R55E

307-01B-302

307-01B-302

Transmisión (Continuación)

Herramienta(s) Especial(es)

Verificación del Juego Longitudinal

Indicador de Dial con Bandeja
100-002 (TOOL-4201-C)

Herramienta de Verificación de Juego
Longitudinal
307-360

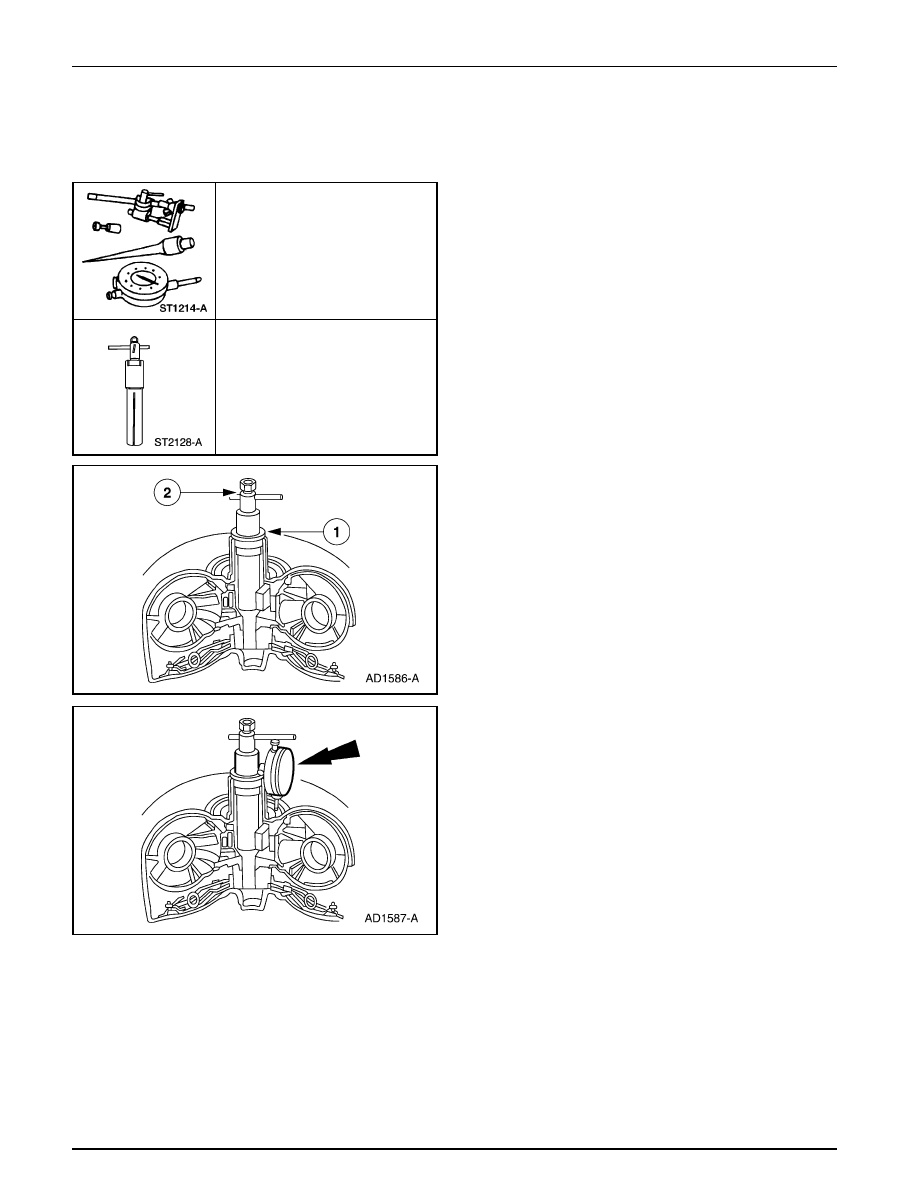

1.

Instale la Herramienta de Verificación del Juego
Longitudinal en el convertidor de torque (7902).

1

Inserte la Herramienta de Verificación del Juego
Longitudinal en el convertidor de torque hasta que
toque fondo.

2

Apriete el poste interior hasta que la herramienta esté
bloqueada.

2.

Fije el Indicador de Dial con Bandeja en la Herramienta
de Verificación de Juego Longitudinal. Sitúe la parte
inferior del indicador de dial en el alojamiento del impeler
y ajuste el dial a cero.

Transmisión Automática — 5R55E

307-01B-303

307-01B-303

Transmisión (Continuación)

Herramienta(s) Especial(es)

Aditamento de Soporte A4LD
307-262 (T93T-77002-AH)

3.

Levante la herramienta de verificación del juego y note
la lectura del indicador de dial. Si la lectura excede los
límites del juego, reemplace el convertidor de torque.

Juego Longitudinal del Convertidor de Torque

Convertidor de Torque

Nuevo o Reconstruido

 Convertidor

de Torque Usado

0.58 mm Máx. (0.023 pulg.)

1.27 mm Máx (0.050 pulg.)

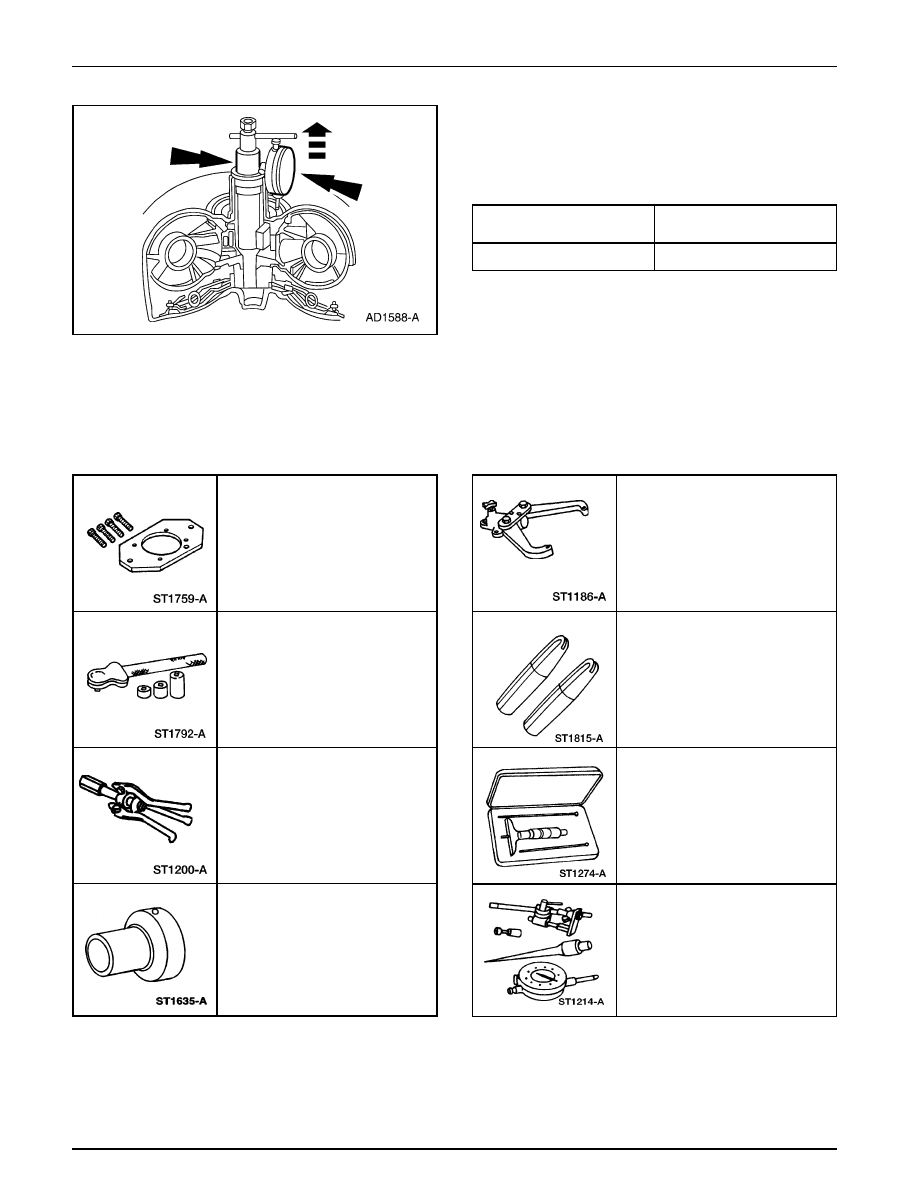

Verificación del Juego Longitudinal

Transmisión

Juego de Llaves de Torque de Ajuste
de Banda
307-S022 (T71P-77370-A)

Extractor de Anillos de Cojinetes
308-047 (T77F-1102-A)

Instalador de Cojinetes
307-348 (T97T-77110-A)

Herramienta(s) Especial(es)

Aditamento de Soporte Montado en
Banco
307-003 (T57L-500-B)

Pasadores de Alineación del
Convertidor/Placa Flexible
307-331 (T95L-7902-A)

Micrómetro de Profundidad
D80F-4201-A

Indicador de Dial Con Bandeja
Tool-4201-C o un equivalente
