Ford Explorer / Mercury Mountaineer. Manual - parte 505

Transmisión Automática — 5R55E

307-01B-200

307-01B-200

REPARACIONES EN EL VEHICULO (Continuación)

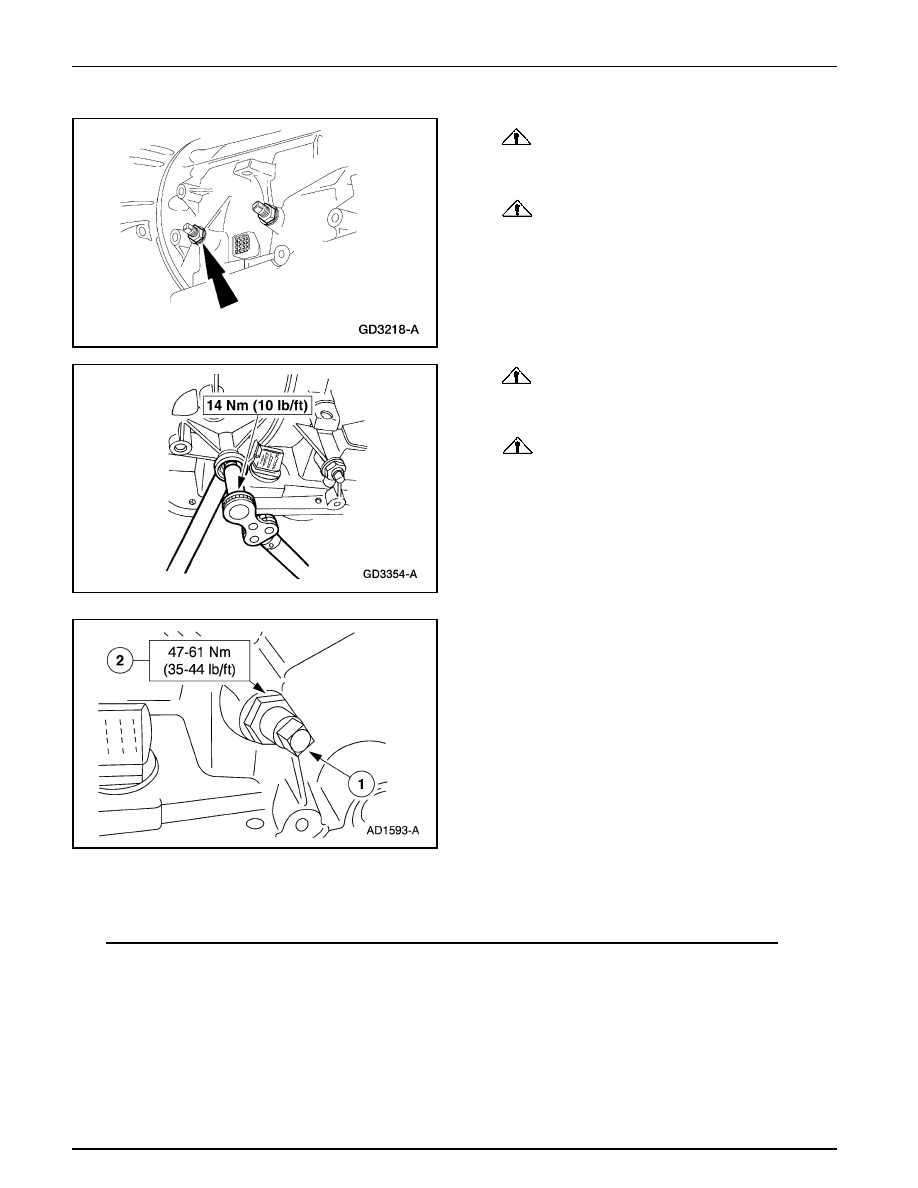

4.

CUIDADO: No permita que se afloje el tornillo de

ajuste de la banda delantera. El puntal de la banda se podría
salir de su posición.

CUIDADO: Deseche la tuerca de bloqueo. Ésta no

es reinstalable.

Remueva y deseche la tuerca de bloqueo de la banda
delantera.

5.

CUIDADO: Instale, perno no apriete una nueva

tuerca de bloqueo en el tornillo de ajuste de la banda.
Aplique jalea de petróleo en el sello.

CUIDADO: El servo delantero debe ser instalado

antes de ajustar la banda.

Nota La llave hará un chasquido cuando alcance el torque
especificado. Instale la nueva tuerca de bloqueo, no la
apriete en esta oportunidad.

Apriete el tornillo de ajuste de la banda delantera utilizando
el Juego de Llaves de Ajustes de la Banda y afloje el tornillo
de ajuste exactamente dos (2) vueltas y mantenga esa
posición.

6.

Mantenga el tornillo de ajuste estacionario. Apriete la
tuerca de bloqueo de la banda delantera.

7.

Instale el sensor digital de rango de la transmisión (TR).
Para información adicional, refiérase a Sensor Digital de
Rango de la Transmisión (TR) en esta sección.

8.

Baje el vehículo.

Transmisión Automática — 5R55E

307-01B-201

307-01B-201

REPARACIONES EN EL VEHICULO (Continuación)

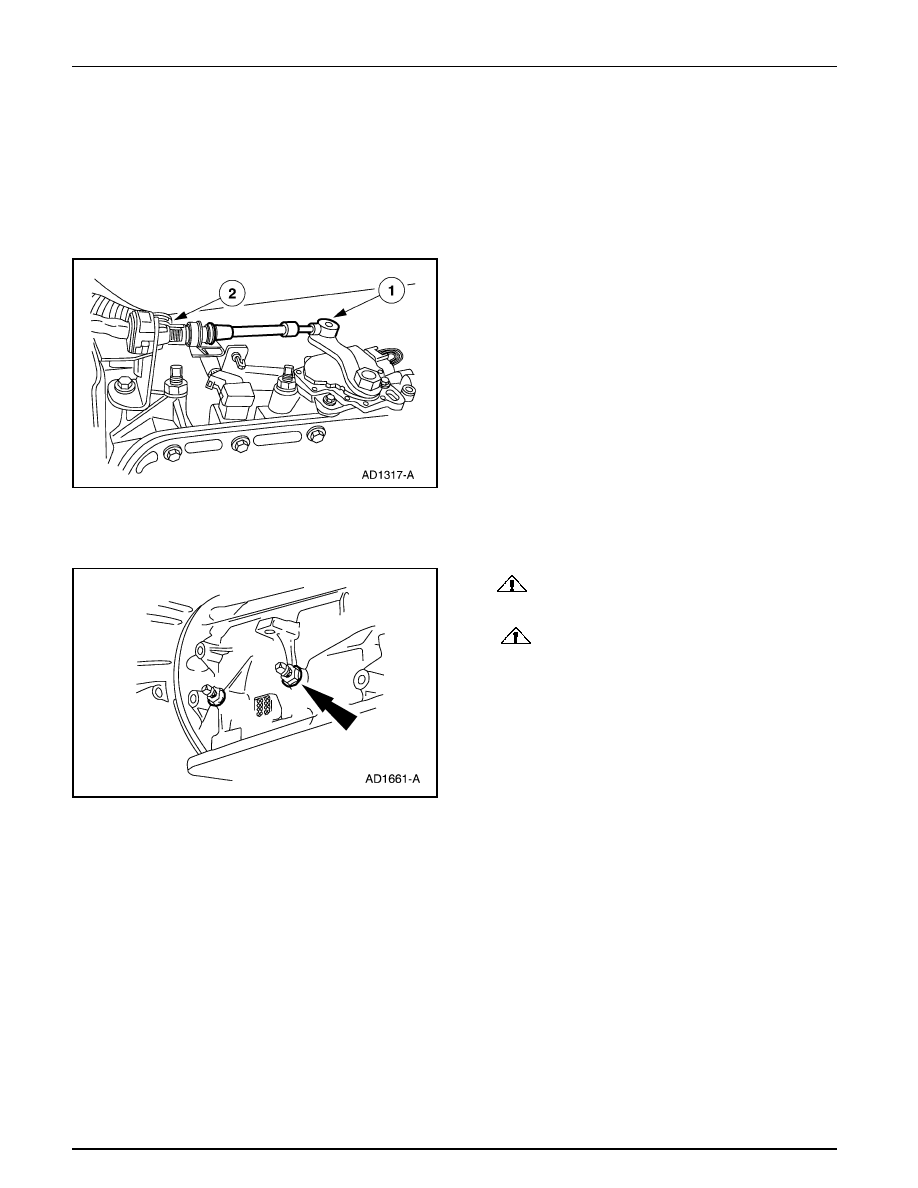

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección 414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

3.

Remueva el cable de cambios.

1

Desconecte el cable de cambios de la palanca de control
manual (7A256).

2

Remueva el cable del soporte.

4.

Remueva el sensor digital de rango de la transmisión (TR).
Para información adicional, refiérase a Sensor Digital de
Rango de la Transmisión (TR), en esta sección.

5.

CUIDADO: No permita que el tornillo se afloje. El

puntal de la banda podría salirse de su posición.

CUIDADO: Deseche la tuerca de bloqueo. Ésta no

es reinstalable.

Remueva y deseche la tuerca de bloqueo.

Ajuste de la Banda Intermedia

Transmisión Automática — 5R55E

307-01B-202

307-01B-202

REPARACIONES EN EL VEHICULO (Continuación)

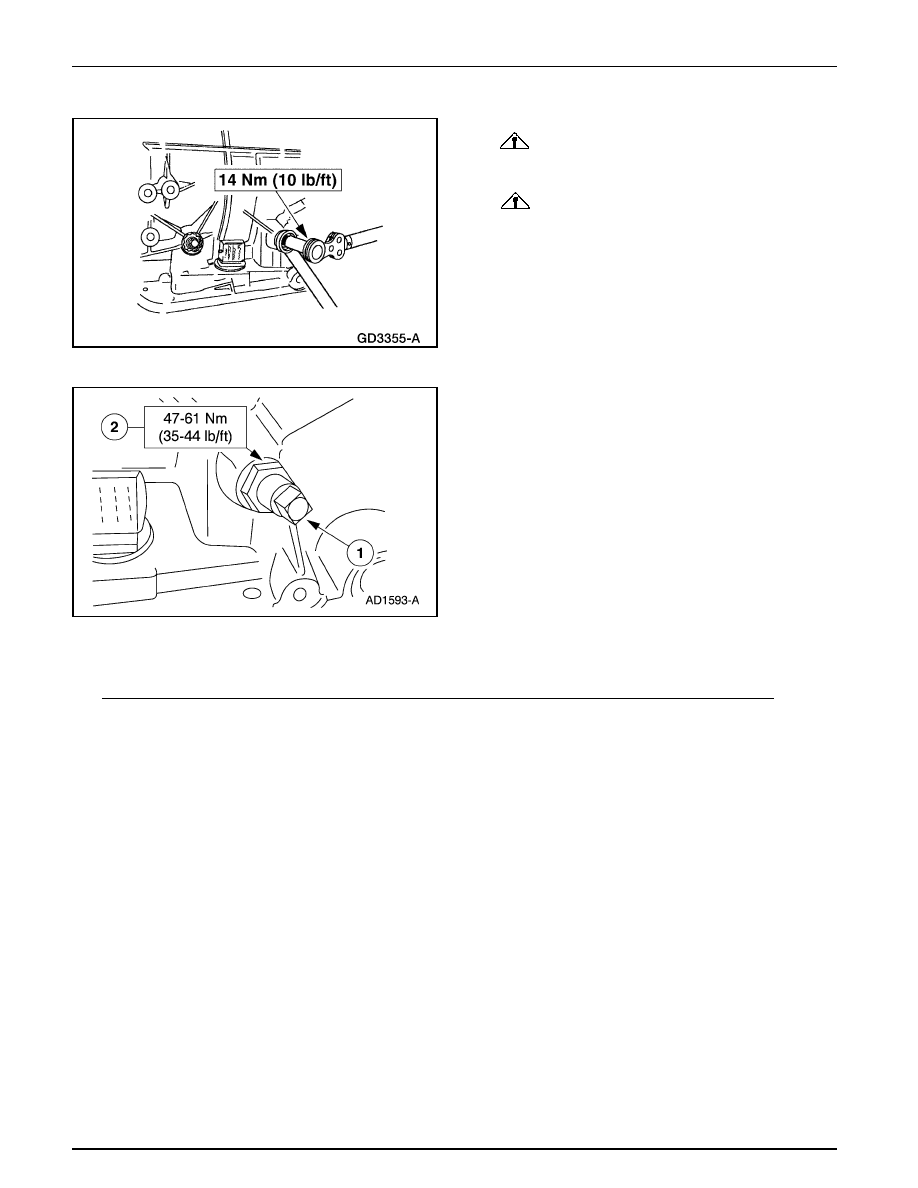

6.

CUIDADO: Instale pero no apriete una nueva tuerca

de bloqueo en el tornillo. Aplique jalea de petróleo al sello
de la tuerca.

CUIDADO: El servo intermedio debe ser instalado

antes de ajustar la banda.

Nota La llave producirá un chasquido o clic cuando alcance
el torque especificado. Instale una nueva tuerca de
bloqueo, no la apriete en esta oportunidad.

Apriete la tuerca utilizando el Juego de Llaves de Ajusta
de la Banda y afloje el tornillo exactamente dos (2) vueltas
y manténgalo en esa posición.

8.

Instale el sensor digital de rango de la transmisión (TR).
Para información adicional, refiérase a Sensor Digital de
Rango de la Transmisión (TR), en esta sección.

Remoción

1.

Nota Se muestra el procedimiento en 4x2. El procedimiento
en 4x4 es similar, el cardán delantero deberá ser removido.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

7.

Mantenga el tornillo estacionario. Apriete la tuerca de
bloqueo de la banda intermedia.

Aislante y Reten de la Transmisión

Transmisión Automática — 5R55E

307-01B-203

307-01B-203

REPARACIONES EN EL VEHICULO (Continuación)

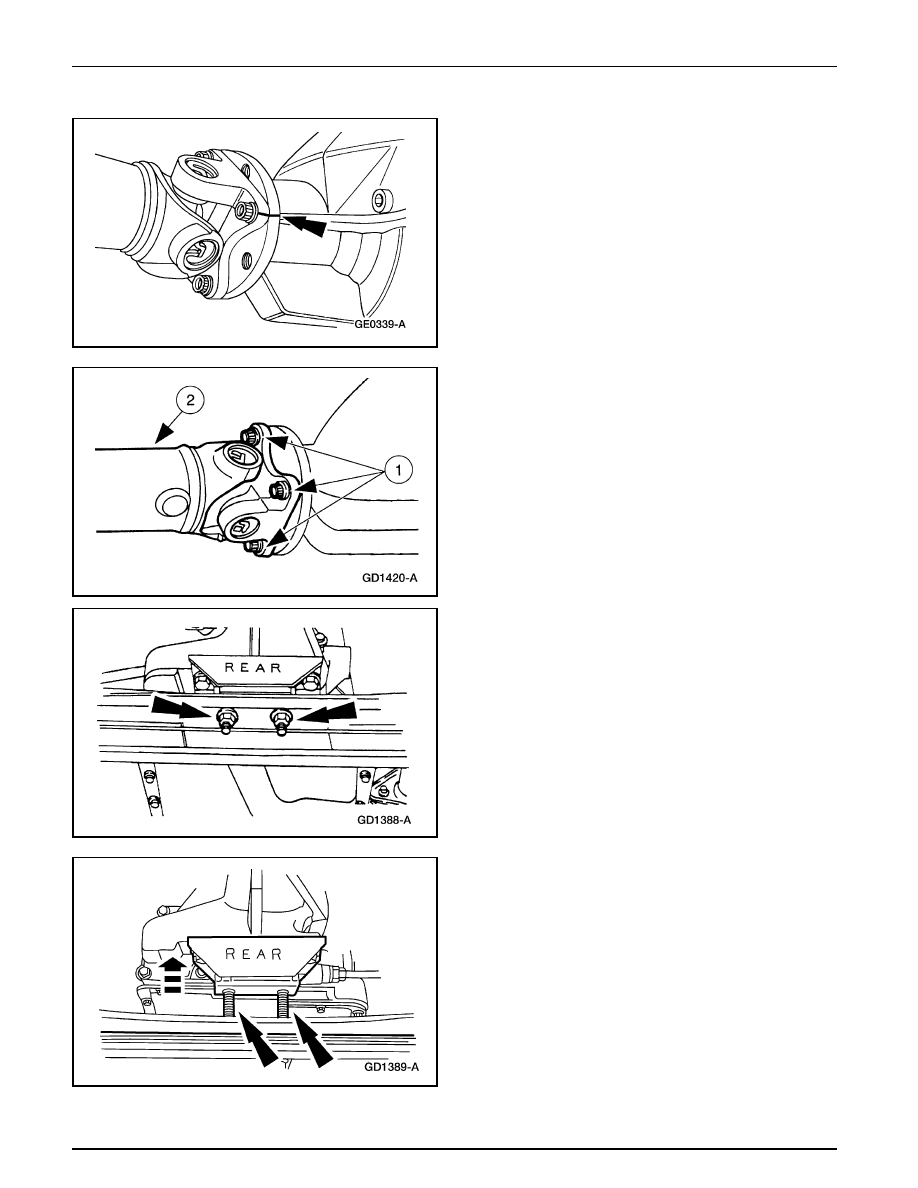

3.

Nota Para mantener el balance inicial del cardán, marque el
yugo y la brida del eje para que puedan ser instalados en
sus posiciones originales.

Marque el cardán trasero.

4.

Remueva el cardán trasero.

1

Remueva los pernos.

2

Remueva el cardán trasero.

5.

Remueva las tuercas de la base de la transmisión.

6.

Levante y apoye la transmisión.
