REPARACIONES EN EL VEHICULO (Continuación)

7.

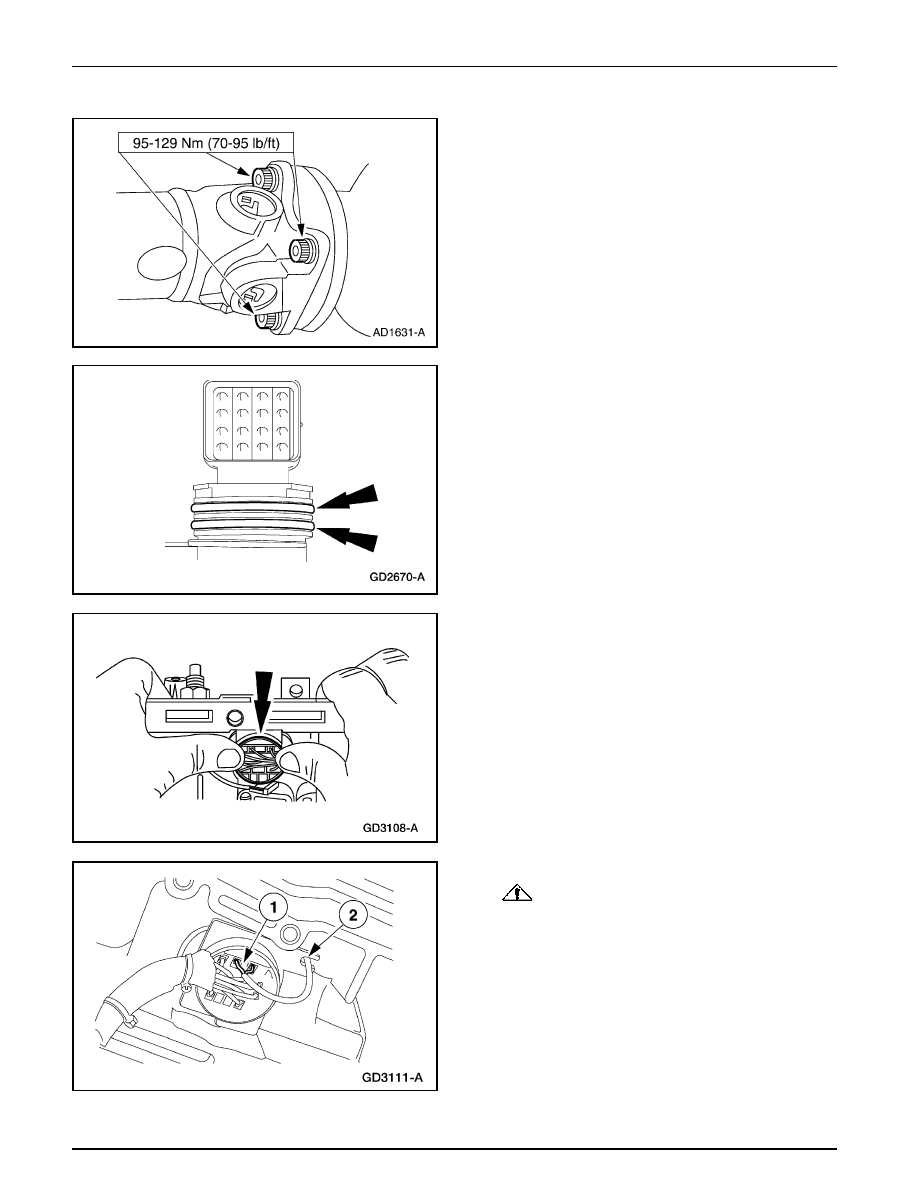

Nota Alinee el cardán con las marcas hechas durante la
remoción para asegurar el correcto balance.

Instale los pernos del cardán trasero.

8.

Nota Asegúrese de que la lengüeta están en la posición
bloqueada.

Nota Instale nuevos O-rings en el conector de la caja (16
pines).

Instale el conector de la caja (16 pines).

•

Lubrique el conector de la caja con jalea de petróleo.

9.

Presione el conector a través de la caja hasta escuchar un
chasquido o clic.

10.

CUIDADO: Alinee la ranura en el conector del

sensor TSS con la ranura en el conector de la caja de 16
pines.

1

Instale el cable del sensor TSS en el conector de 16
pines.

2

Instale el cable de sensor TSS en la guía.

Transmisión Automática — 5R55E

307-01B-197

307-01B-197

REPARACIONES EN EL VEHICULO (Continuación)

11.

CUIDADO: No estire demasiado el resorte de

retención.

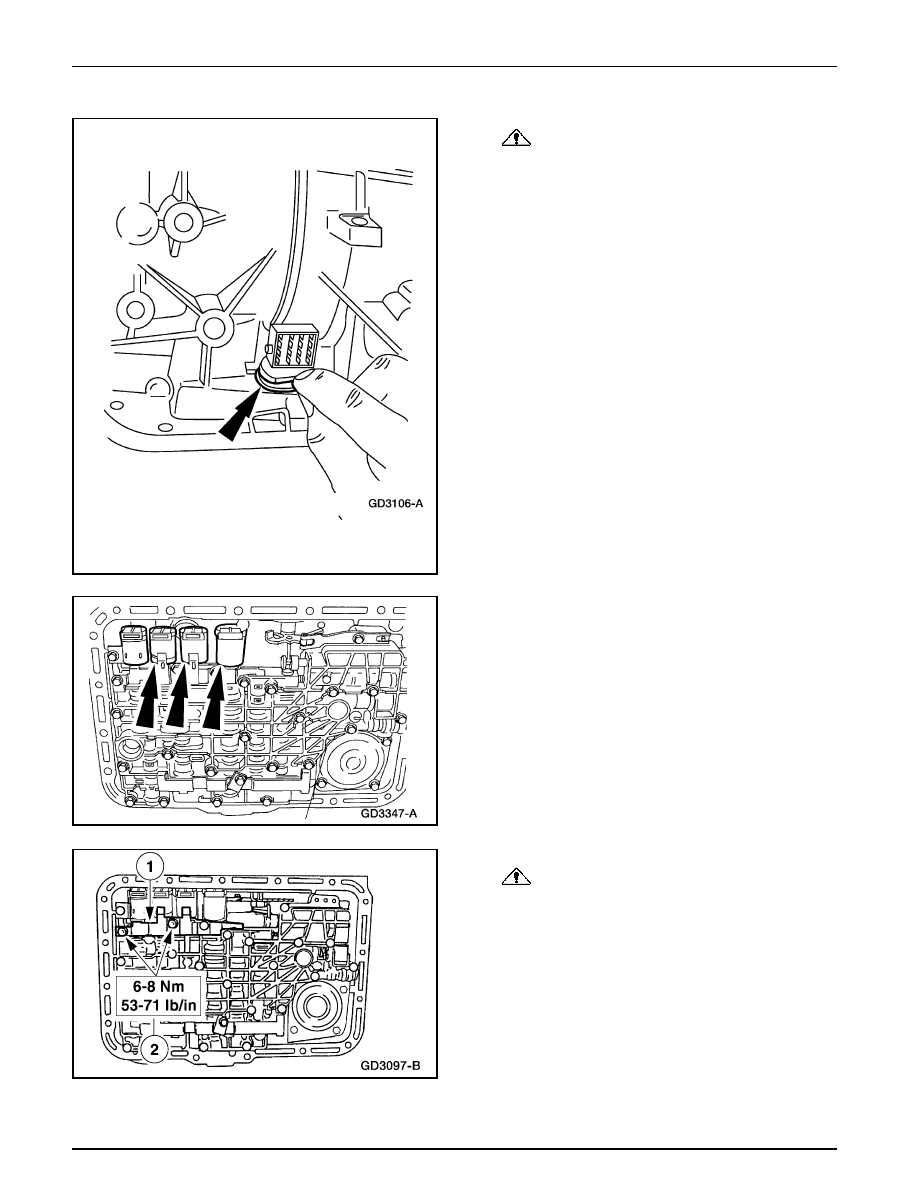

Instale el resorte de retención del conector de la caja (16
pines).

12. Instale los solenoides EPC, SSD y SSB.

13.

CUIDADO: La abrazadera del solenoide debe ser

instalada en las ranuras de los solenoides TCC y EPC, las
aberturas de los solenoides de cambios y el tapón No. 204.

Instale la abrazadera del solenoide.

1

Sitúe la abrazadera del solenoide en el cuerpo de
válvulas (7A100).

2

Instale los tornillos de la abrazadera del solenoide.

Transmisión Automática — 5R55E

307-01B-198

307-01B-198

REPARACIONES EN EL VEHICULO (Continuación)

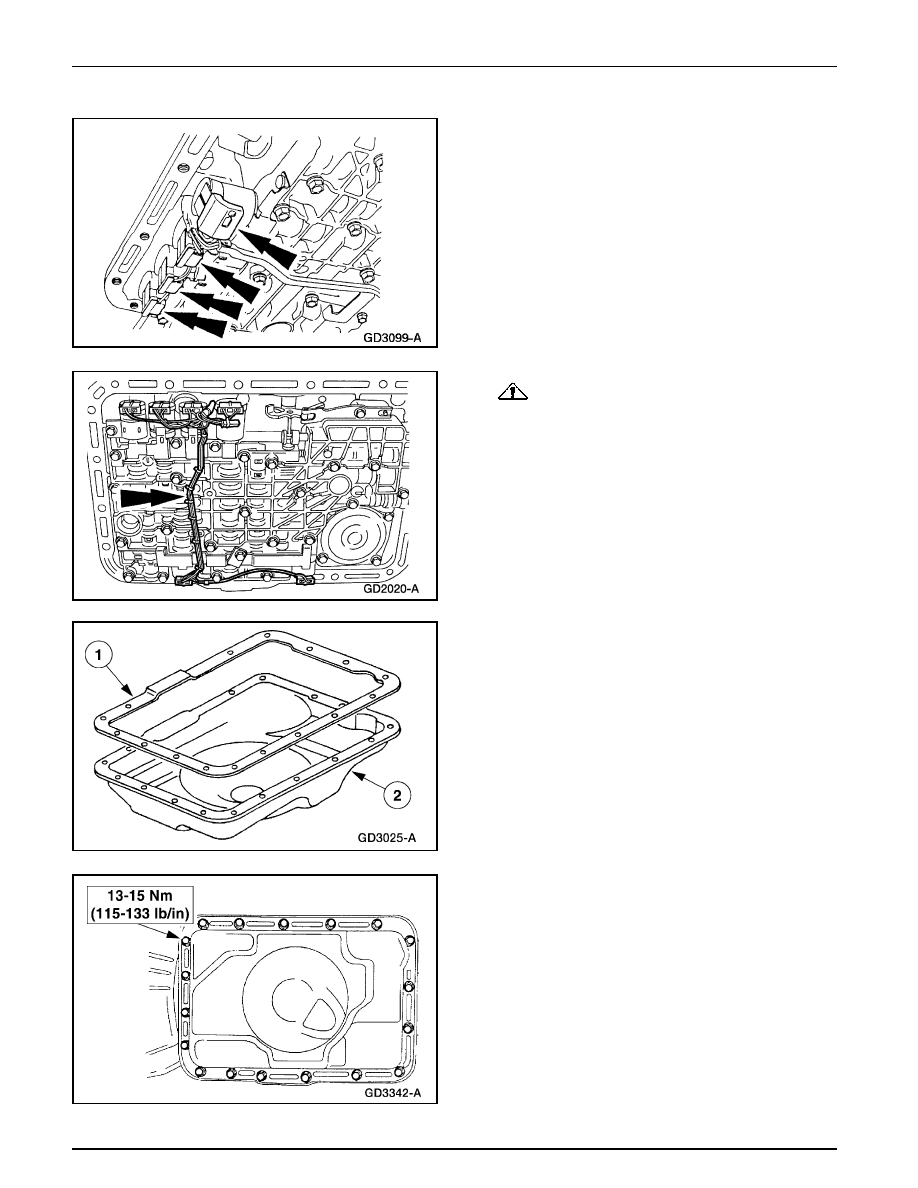

14. Enchufe los conectores de los solenoides TCC, SSD, SSB y EPC.

16. Instale el cárter de la transmisión (7A194).

1

Instale la empacadura del cárter de la transmisión.

2

Instale y alinee el cárter de la transmisión.

•

Instale sin apretar los tornillos del cárter.

15.

CUIDADO: La presión excesiva puede romper los

pasadores de retención.

Instale la guía del cableado y el protector.

•

Alinee los pasadores restantes con los agujeros en
las abrazaderas de solenoides y presione suavemente
la guía del cableado y el protector.

17. Apriete los tornillos del cárter en secuencia entrecruzada.

18. Baje el vehículo.

Transmisión Automática — 5R55E

307-01B-199

307-01B-199

REPARACIONES EN EL VEHICULO (Continuación)

19. Conecte el cable de tierra de la batería.

20. Coloque el fluido en la transmisión hasta el correcto nivel

y revise si la operación del sistema es apropiada.

•

Utilice Fluido para Transmisiones Automáticas XT-5-
QM, MERCON ® V o un equivalente que cumpla con
la especificación MERCON ® V.

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante el vehículo en un puente elevador. Para información
adicional, refiérase a la Sección  100-02.

3.

Desconecte el cable de cambios.

1

Desconecte el cable de cambios de la palanca de control
manual (7A256).

2

Desconecte el cable del soporte.

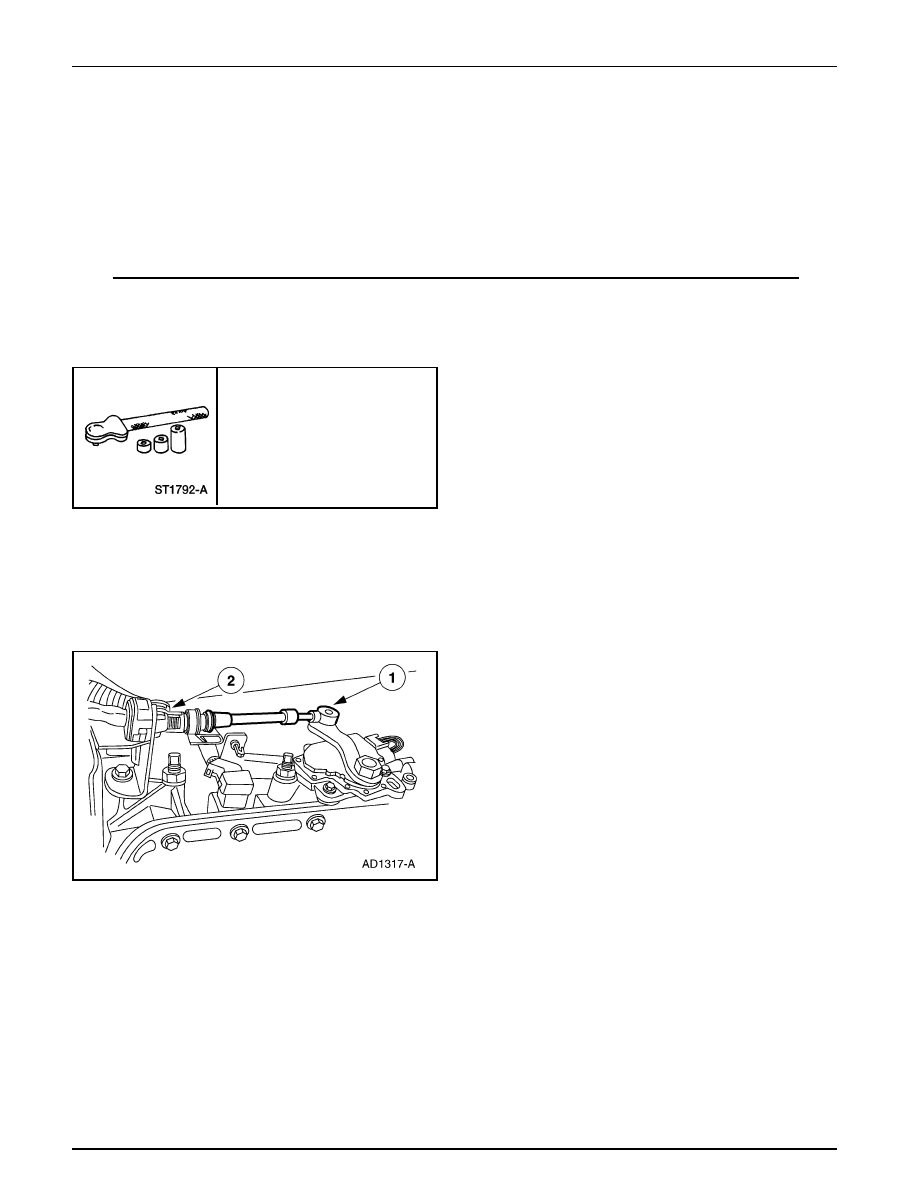

Herramienta(s) Especial(es)

Juego de Llaves de Ajuste de la
Banda 307-S022 (T71P-77370-A)

Ajuste de la Banda Delantera
