REPARACIONES EN EL VEHICULO (Continuación)

10.

CUIDADO: Se debe utilizar la herramienta de

remoción del servo para evitar dañar el servo y la abertura.

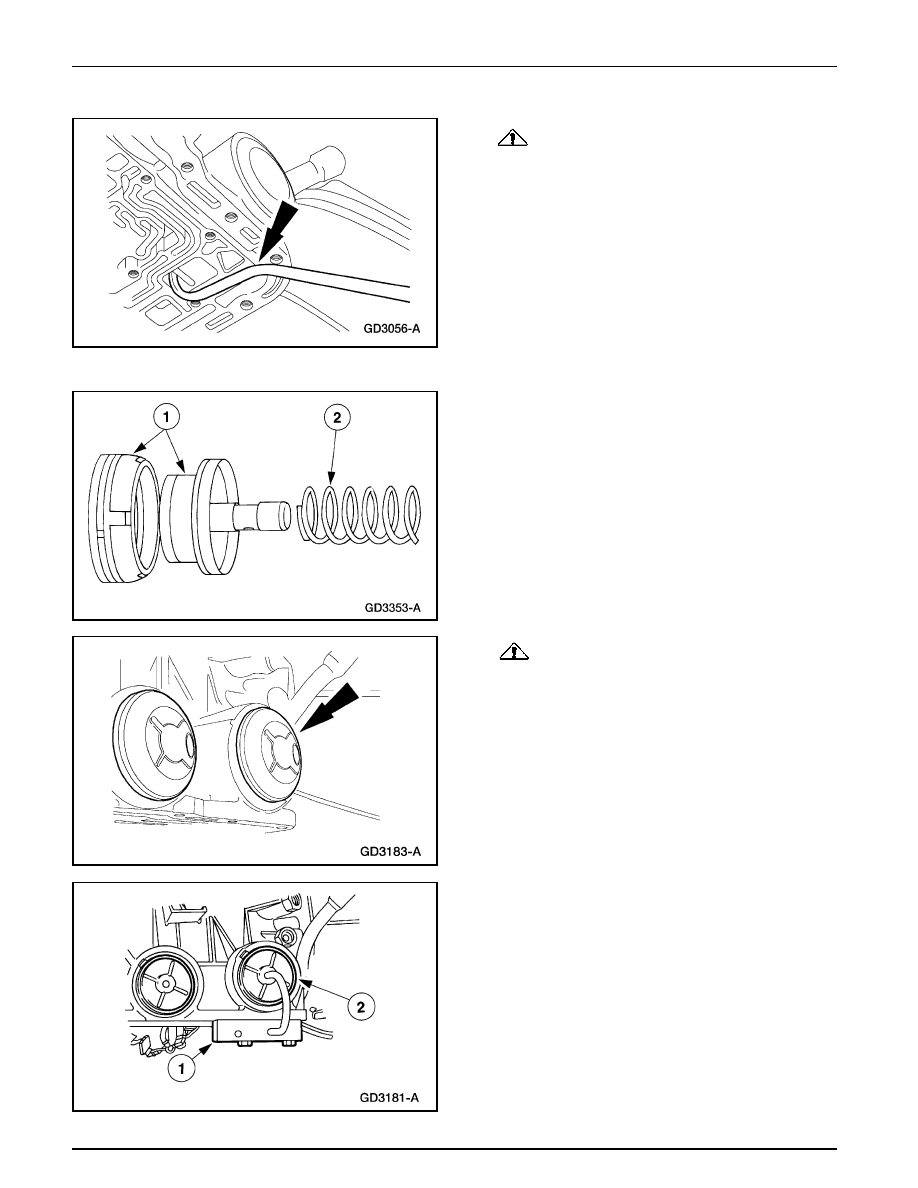

Utilice la Herramienta de Remoción del Servo para remover
la tapa del servo de la banda delantera, el pistón del servo
y el resorte (7D028).

•

Inserte la Herramienta de Remoción del Servo en la
caja de la transmisión, localícela en la varilla del servo,
y remueva la tapa del servo de la banda delantera, el
pisto y el resorte del pistón del servo.

Instalación

1.

Ensamble la tapa del servo de la banda delantera, el pistón
y el resorte del pistón.

1

Instale el pistón del servo en la tapa del servo de la
banda delantera.

2

Instale el resorte en el pistón del servo de la banda
delantera.

2.

CUIDADO:  No dañe el O-ring durante la instalación.

No oprima la tapa del servo y el O-ring más allá del agujero
de alivio en la caja, para evitar dañar el O-ring.

Instale el conjunto del servo de la banda delantera en la
caja de la transmisión (7005).

•

Lubrique el O-ring de la tapa del servo con jalea de
petróleo.

3.

Utilice el Compresor de la Tapa del Servo para instalar el
anillo de retención de la tapa del servo de la banda
delantera.

1

Instale el Compresor de la Tapa del Servo y comprima
la tapa.

2

Instale al anillo de retención de la tapa del servo
delantero.

Transmisión Automática — 5R55E

307-01B-185

307-01B-185

REPARACIONES EN EL VEHICULO (Continuación)

4.

Instale el cuerpo de válvulas.

5.

Ajuste la banda delantera. Para información adicional,
refiérase a Ajuste de la Banda Delantera, en esta sección.

6.

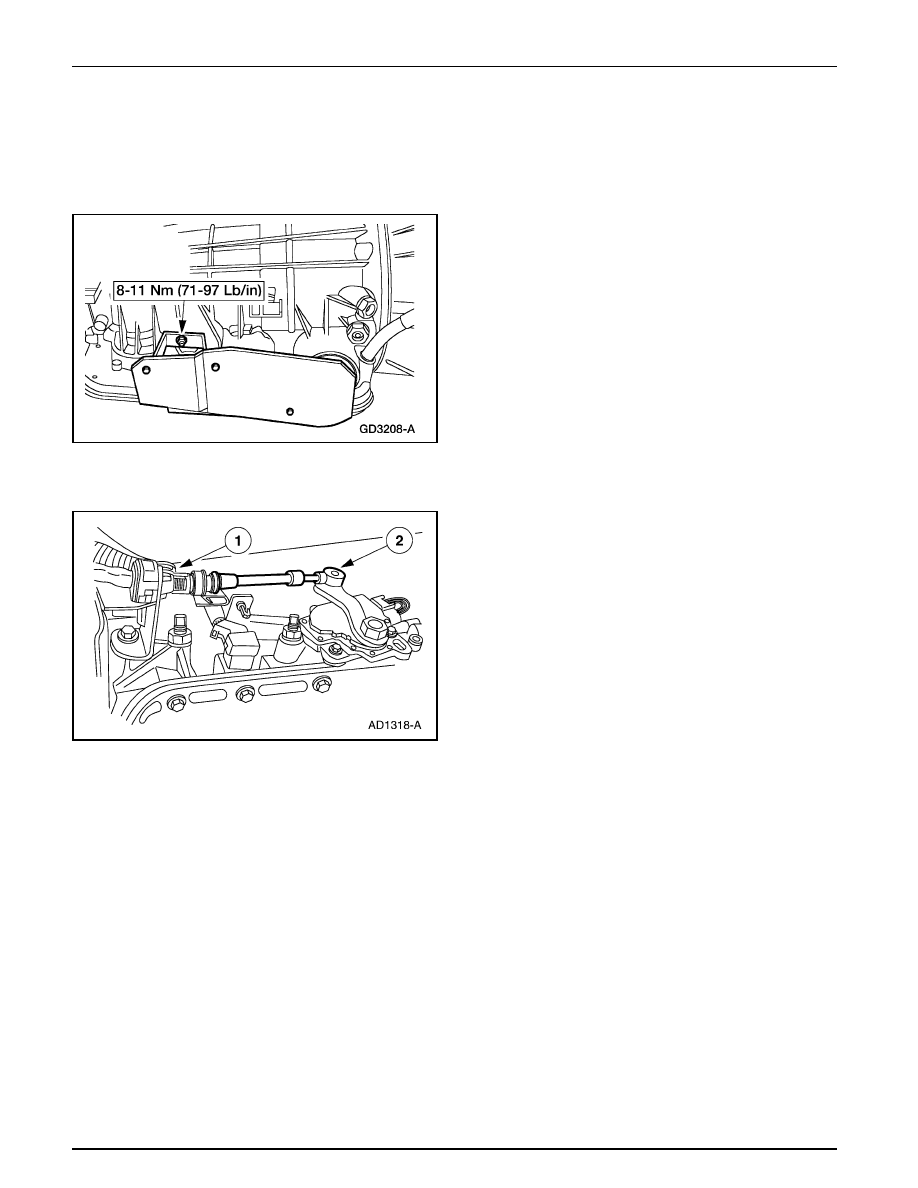

Sitúe el protector térmico del servo en la transmisión e
instale la tuerca.

7.

Instale el convertidor catalítico de tres vías. Para
información adicional, refiérase a la Sección  309-00.

8.

Instala el cable de cambios.

1

Instale el cable.

2

Instale el cable de cambios en la palanca de control
manual.

9.

Instale el sensor digital de rango de la transmisión (TR).

10. Baje el vehículo.

11. Conecte el cable de tierra de la batería.

12. Coloque el fluido de la transmisión hasta el correcto nivel

y chequee si la operación del sistema es apropiada.

•

Utilice Fluido para Transmisiones Automáticas
XT-5-QM, MERCON ® V o un equivalente que
cumpla con la especificación MERCON ® V.

Transmisión Automática — 5R55E

307-01B-186

307-01B-186

REPARACIONES EN EL VEHICULO (Continuación)

Remoción

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

3.

Remueva el cable de cambios.

1

Desconecte el cable de cambios de la palanca de control
manual (7A256).

2

Remueva el cable de cambios del soporte.

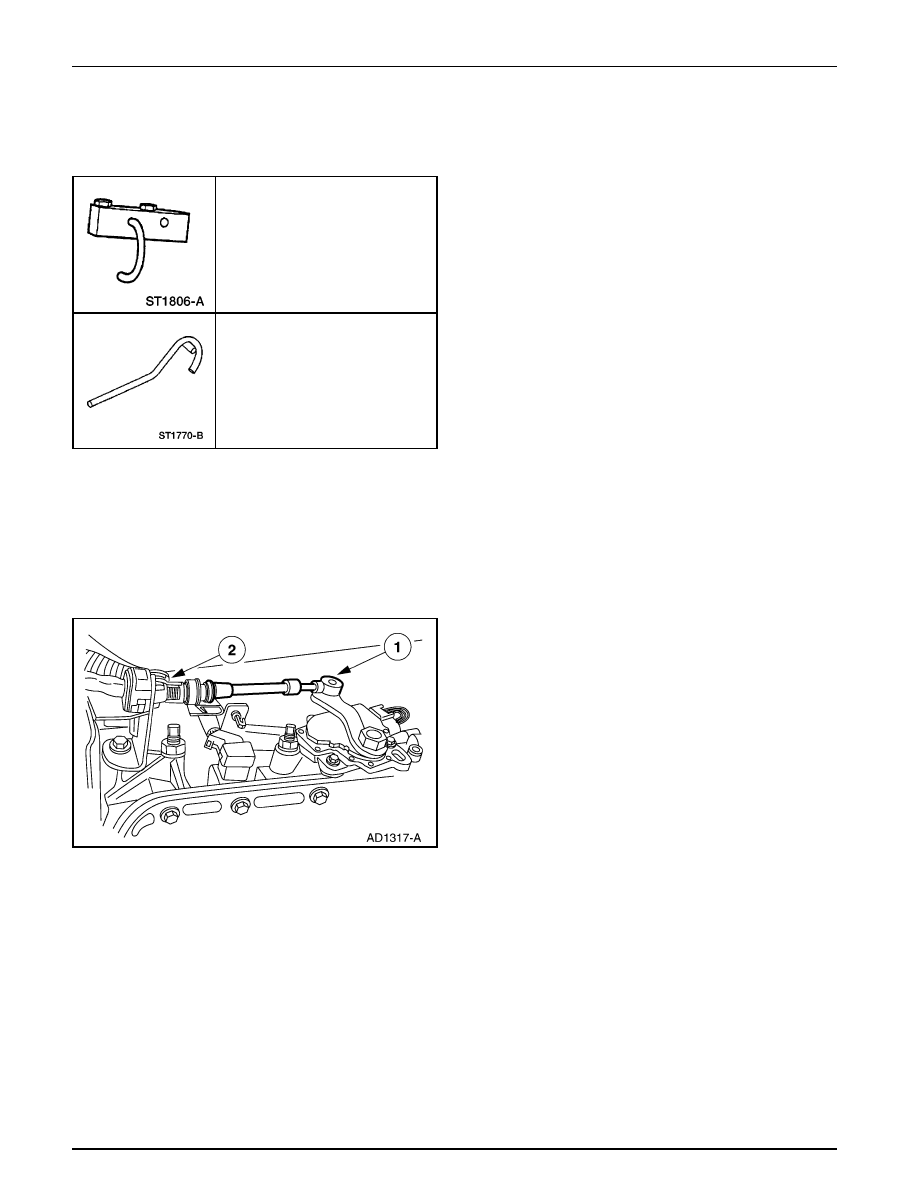

Herramienta(s) Especial(es)

Compresor de la Tapa del Servo
307-340 (T95L-77028-A)

Servo Intermedio

Herramienta de Remoción del
Servo 307-0347 (T97T-7D021-A)

4.

Remueva el sensor digital de rango de la transmisión (TR).
Para información adicional, refiérase a Sensor Digital de
Rango de la Transmisión (TR), en esta sección.

5.

remueva el convertidor catalítico de tres vías (TWC) (5E212).
Para información adicional, refiérase a la Sección  309-00.

Transmisión Automática — 5R55E

307-01B-187

307-01B-187

REPARACIONES EN EL VEHICULO (Continuación)

6.

Remueva el cuerpo de válvulas (7A100). Para información
adicional, refiérase a Control Principal – Cuerpo de Válvulas,
en esta sección.

7.

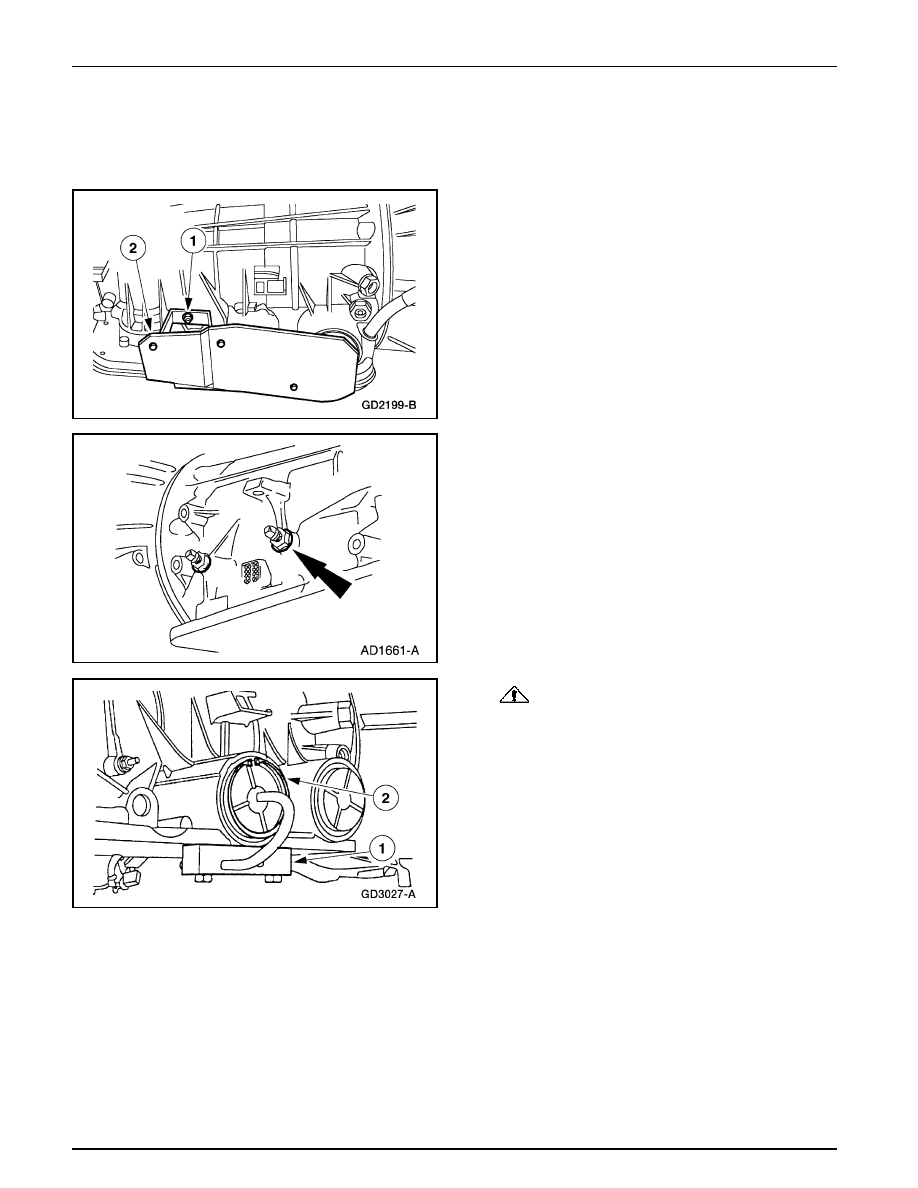

Remueva el protector térmico del servo (7F013).

1

Remueva la tuerca.

2

Remueva el protector térmico del servo de la
transmisión.

8.

Remueva la tuerca de bloque de la banda intermedia y
afloje el tornillo.

•

Deseche la tuerca de bloqueo de la banda intermedia
después de la remoción.

9.

CUIDADO: La tapa del servo está bajo presión de

resorte. Tenga cuidado cuando remueva.

Utilizando el Compresor de la Tapa del Servo, remueva el
anillo de retención de la tapa del servo de la banda
intermedia.

1

Instale el Compresor de la Tapa del Servo y comprima
la tapa.

2

Remueva el anillo de retención de la tapa del servo
intermedio.

•

Remueva lentamente la tensión en la tuerca de gancho
en J y remueva el compresor de la tapa del servo.
