Ford Explorer / Mercury Mountaineer. Manual - parte 425

Transmisión Automática — 4R70W

307-01A-157

307-01A-157

REPARACION EN EL VEHICULO (Continuación)

Soporte Transversal de la Transmisión

Transmisión

Herramienta(s) Especial(es)

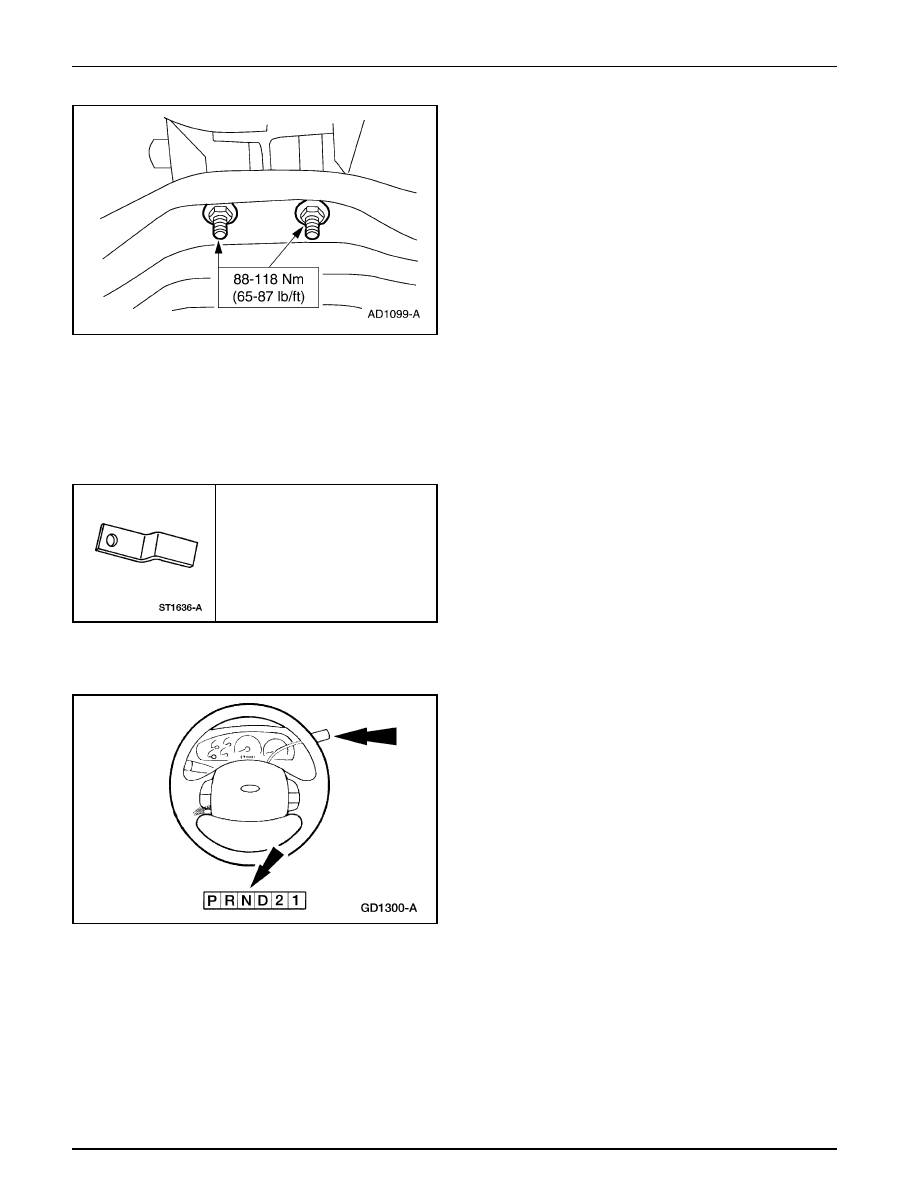

Herramienta de Soporte del Convertidor
de Torque
307-346 (T97T-7902-A)

Remoción

1.

Ponga la palanca selectora en la posición de NEUTRO.

2.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, refiérase a la Sección  414-01.

3.

Levante el vehículo en un puente elevador. Para
información adicional, refiérase a la Sección  100-02.

Transmisión Automática — 4R70W

307-01A-158

307-01A-158

Soporte Transversal de la Transmisión (Continuación)

4.

Si se requiere desmontar la transmisión, drene el fluido.
Para información adicional, refiérase a Cárter,
Empacadura y Filtro en esta sección.

5.

En los vehículos 4WD remueva la caja de transferencia.
Para información adicional, refiérase a la Sección 308-07B.

6.

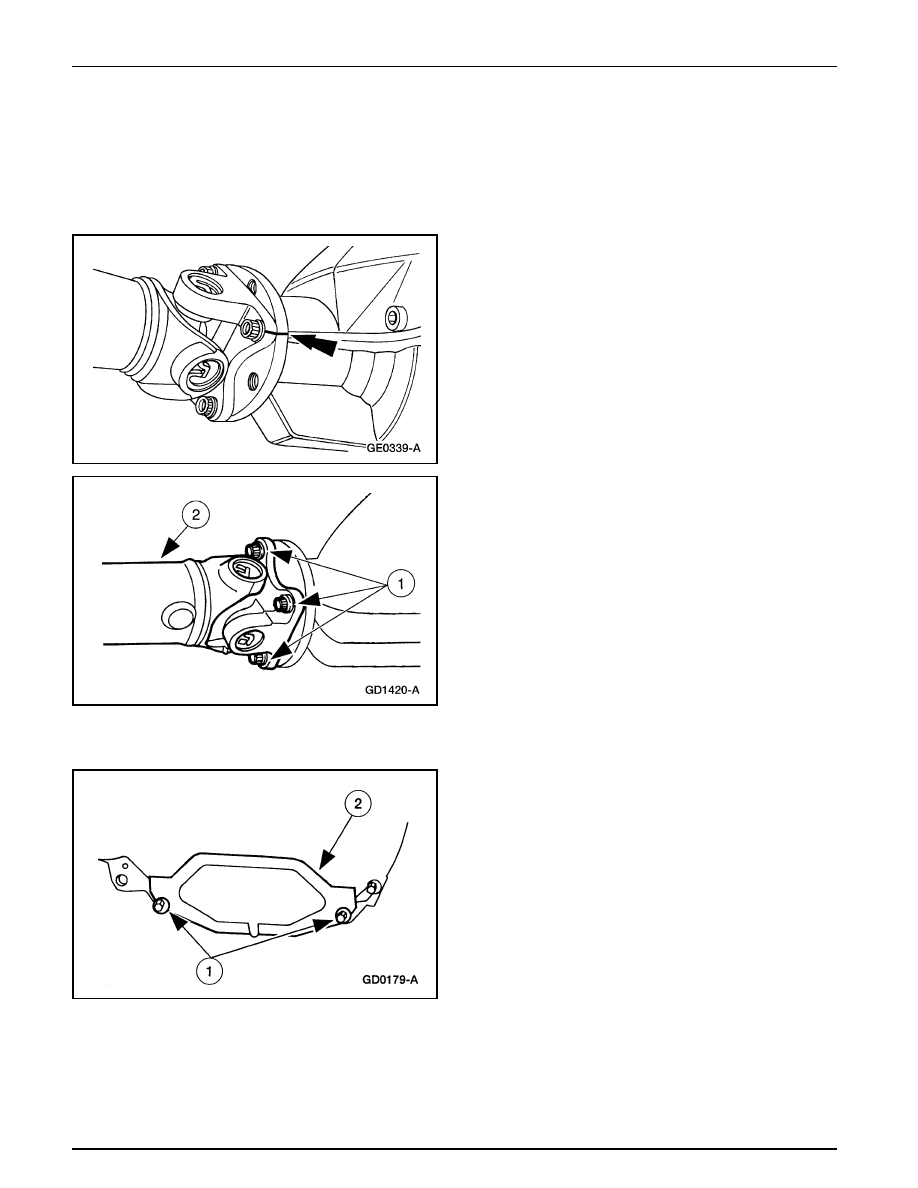

Marque la brida del cardán y la brida del piñón del eje
trasero para la correcta alineación durante la instalación.

7.

Remueva el cardán trasero.

1

Remueva los cuatro pernos.

2

Remueva el cardán.

8.

Remueva el motor de arranque. Para información
adicional, refiérase a la Sección  303-06.

9.

Remueva la tapa de inspección de la transmisión.

1

Remueva los dos pernos.

2

Remueva la tapa de inspección de la transmisión.

Transmisión Automática — 4R70W

307-01A-159

307-01A-159

Soporte Transversal de la Transmisión (Continuación)

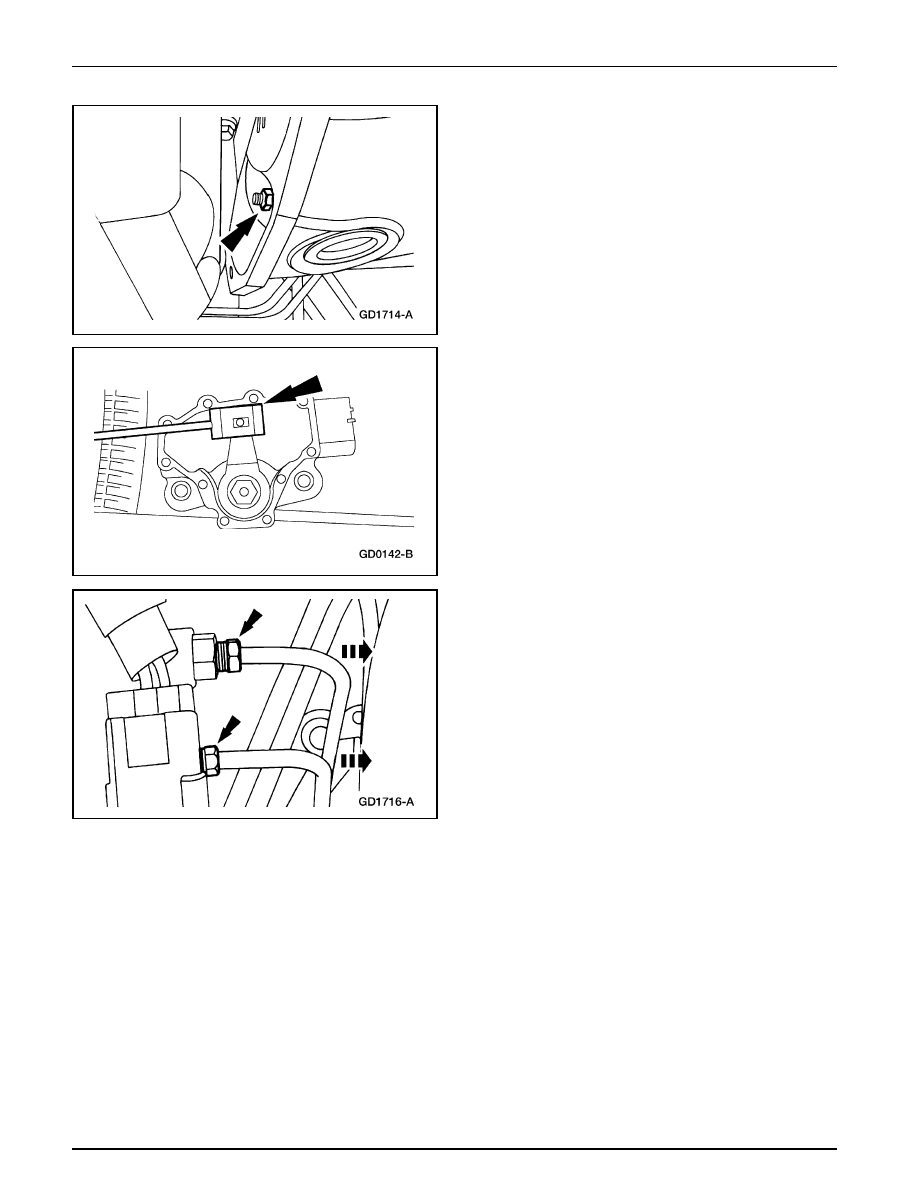

10. Remueva las tuercas del convertidor de torque.

•

Rote el conjunto de cigüeñal/volante para lograr
acceso a todas las tuercas.

11. Desconecte la articulación de cambios de la transmisión.

12. Desconecte las tuberías de enfriamiento de la transmisión.

Transmisión Automática — 4R70W

307-01A-160

307-01A-160

Soporte Transversal de la Transmisión (Continuación)

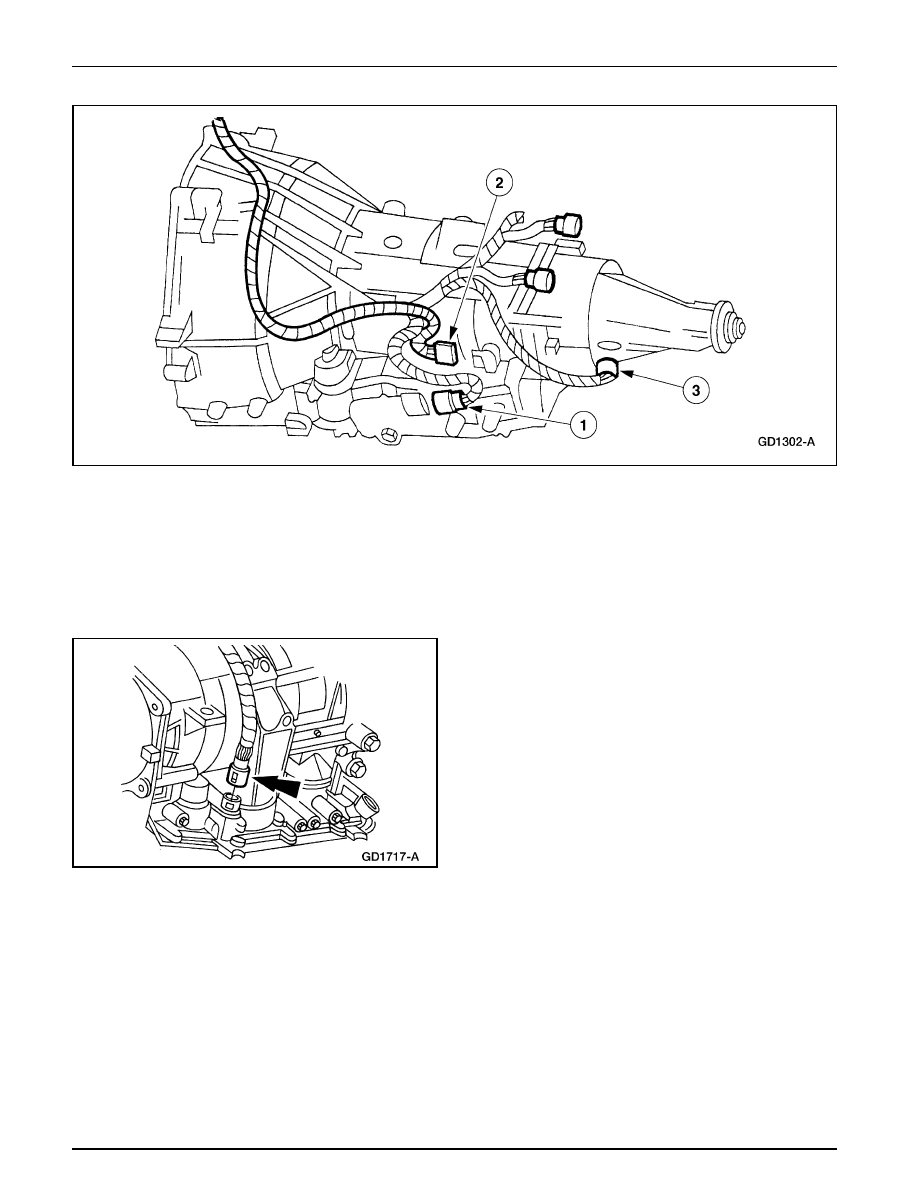

13. Desenchufe los conectores eléctricos de la transmisión.

1

Desconecte el sensor digital de rango de la
transmisión (TR).

2

Desconecte el sensor de velocidad del eje de salida
(OSS).

3

Desconecte el sensor de velocidad del vehículo (VSS).

14. Desenchufe el conector eléctrico del conjunto del cuerpo

de solenoides.

15. Sitúe el Gato de Transmisión de Alta Alzada debajo de la

transmisión.
