Encendido del Motor — 4.0L SOHC

303-07B-10

303-07B-10

Encendido del Motor (Continuación)

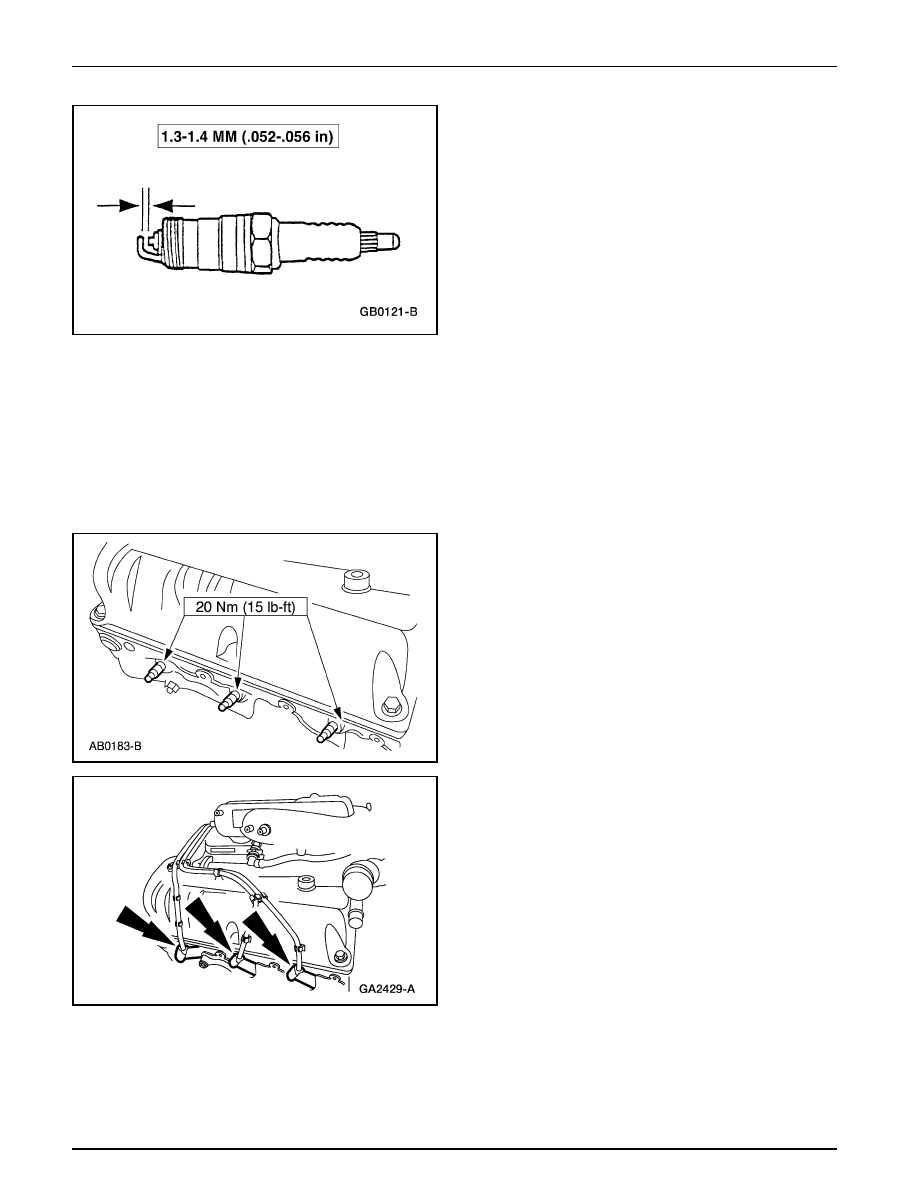

11. Ajuste la calibración de la bujía.

Instalación

Nota: Si se re-utiliza una bujía original, compruebe que es
instalada en el mismo cilindro del que fue desmontada. Las
bujías nuevas pueden ser instaladas en cualquier cilindro.

Nota:  Aplique Grasa Siliconada para Pinza de Freno y
Compuesto Dieléctrico D7AZ-19A331-A, ó un equivalente
que cumpla con la especificación Ford ESE-M1C171A al
interior de las gomas protectoras de las bujías en los cables.

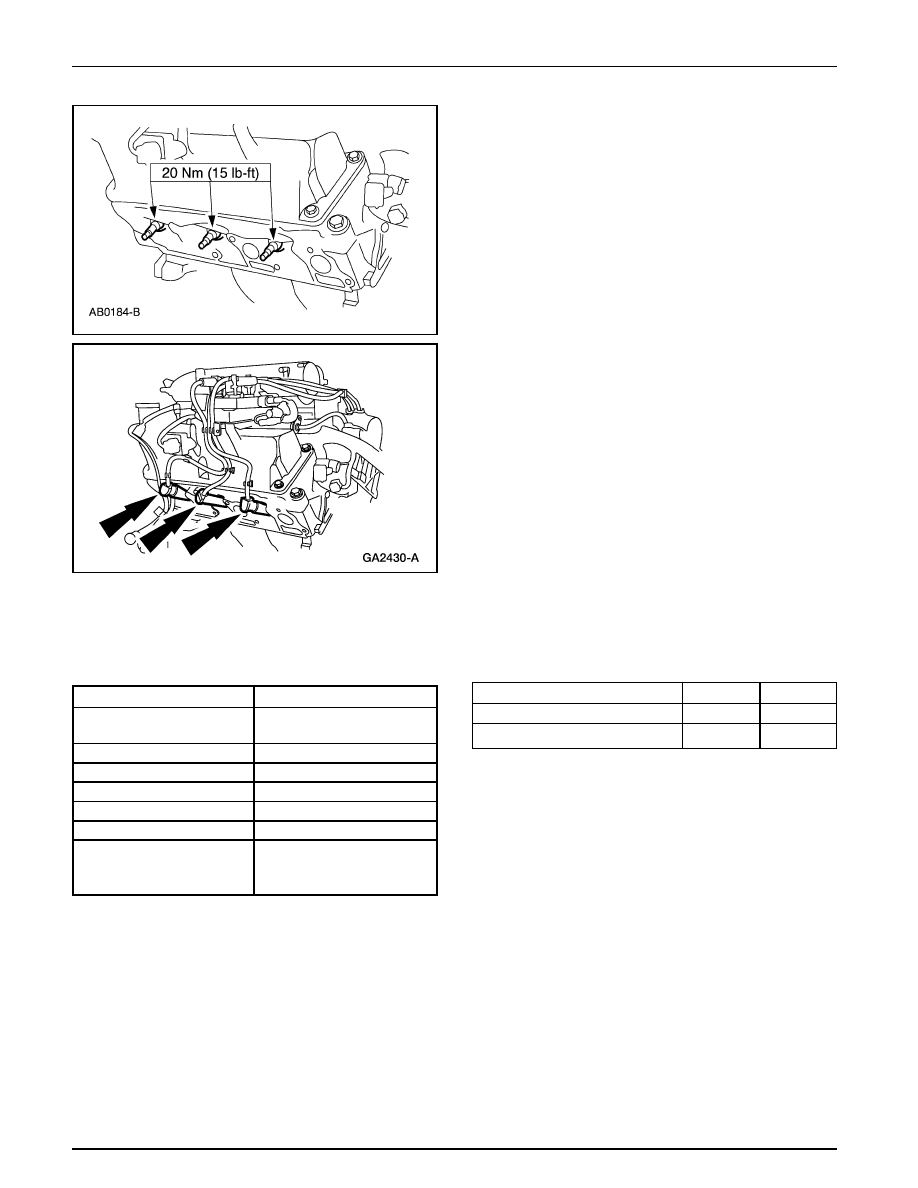

1.

Instale las bujías del lado derecho.

2.

Conecte los cables de las bujías del lado derecho.

Encendido del Motor — 4.0L SOHC

303-07B-11

303-07B-11

Encendido del Motor (Continuación)

3.

Instale las bujías del lado izquierdo.

4.

Conecte los cables de las bujías del lado izquierdo.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Sincronización Básica

10 Grados;

APMS No ajustable

Orden de Encendido

1-4-2-5-3-6

Calibración de la Bujía

1.3-1.4 mm (.052-.056 pul)

Bujía Original LD

AGRF22PG

Bujía Original LI

AGRF22P

Bujía Nueva (Cualquier Lado)

AGSF22PP

Grasa Siliconada para Pinza

ESE-M1C171A

de Freno y Compuesto
Dieléctrico D7AZ-19A331-A

Especificaciones de Torque

Descripción

Nm

Lb/In

Tornillos, Bobina de Encendido

6

53

Bujías

20

15 (lb / pie)

Encendido del Motor— 5.0L

303-07C-1

303-07C-1

SECCIÓN 303-07C Encendido del Motor — 5.0L

APLICADO AL VEHÍCULO:

Explorer,  Mountaineer

CONTENIDO

 PAGINA

DESCRIPCIÓN Y OPERACIÓN

Encendido del Motor .........................................................................................................................  303-07C-2

DIAGNÓSTICO Y PRUEBA

Encendido del Motor .........................................................................................................................  303-07C-3

Encendido del Motor

Bobina de Encendido .......................................................................................................................  303-07C-3
Bujía

............................................................................................................................................... 303-07C-7

Cable de Bujía ..................................................................................................................................  303-07C-5

ESPECIFICACIONES .........................................................................................................................  303-07C-13

Tabla  Manual de  Contenido

Encendido del Motor— 5.0L

303-07C-2

303-07C-2

DESCRIPCIÓN Y OPERACIÓN

Encendido del Motor

El sistema de encendido 5.0L está formado por:

• el sensor (CKP) de posición del cigüeñal (6C315).

• la bobina de encendido (12029).

• los cables de las bujías (12286).

• las bujías (12405).

El sistema de encendido:

• es un sistema de encendido electrónico sin distribuidor

(EDIS) dirigido por un control electrónico del motor
integrado en el módulo (PCM) (12A650).

• tiene una sincronización básica de 10 º antes del punto

muerto superior (APMS) y no es ajustable.

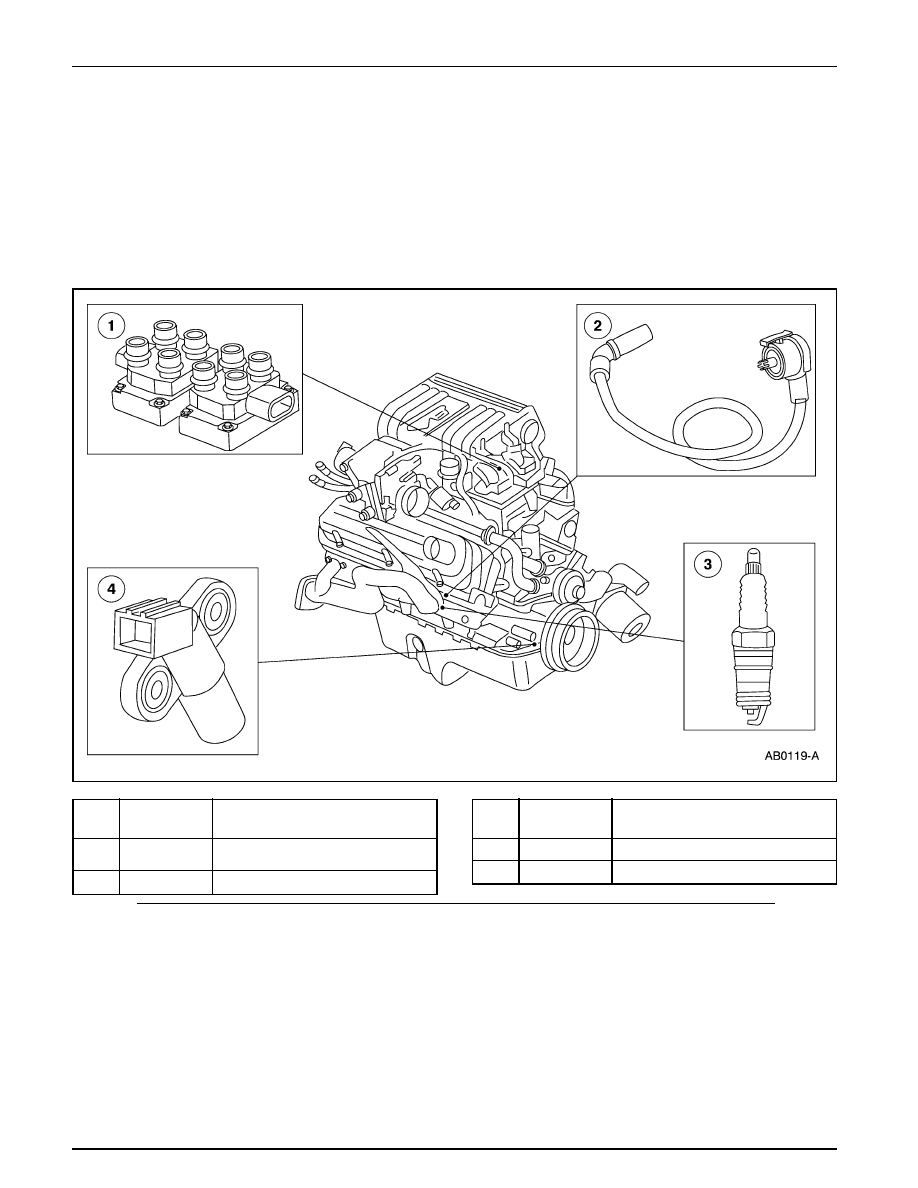

Ubicación de los Componentes

1

12029

Bobinas de Encendido

2

12286

Cable de la Bujía

3

12405

Bujías

4

6C315

Sensor CKP

El sensor de posición del cigüeñal:

• es un sensor de reluctancia variable.

• sensa un diente faltante sobre el anillo de pulsos del

amortiguador del cigüeñal.

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

• genera una señal de la posición del cigüeñal la cual es

enviada al módulo de control del tren motriz. El PCM
cuenta esta señal para las rpm del motor y el avance de la
chispa.
