Ford Explorer / Mercury Mountaineer. Manual - parte 233

Motor — 4.0L con Varillas Empujadoras

303-01A-155

Motor (Continuación)

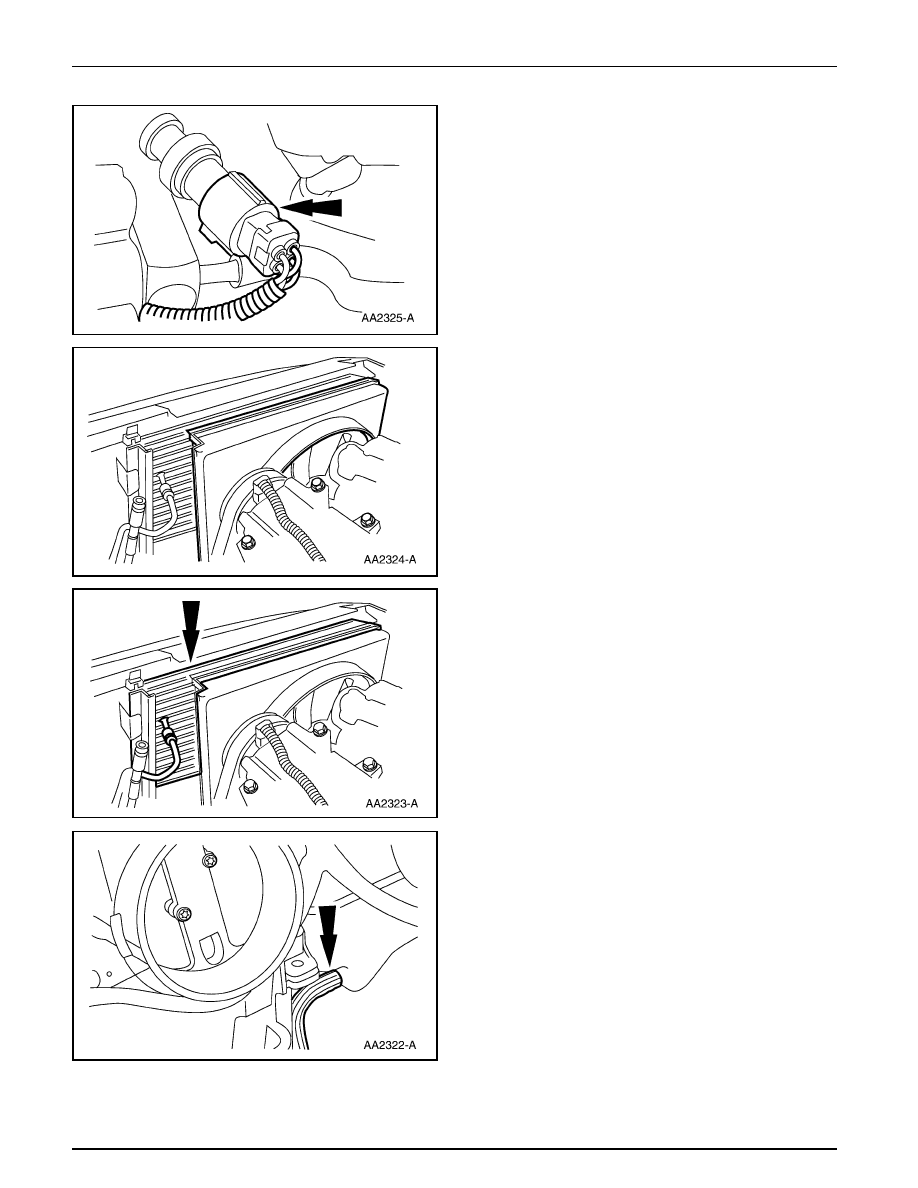

53. Conecte el compresor A/C a la línea de descarga del

condensador (19972).

54. Coloque el túnel del ventilador (8146).

55. Instale el radiador (8005).

56. Conecte la manguera de rebose del radiador (8075).

Motor — 4.0L con Varillas Empujadoras

303-01A-156

Motor (Continuación)

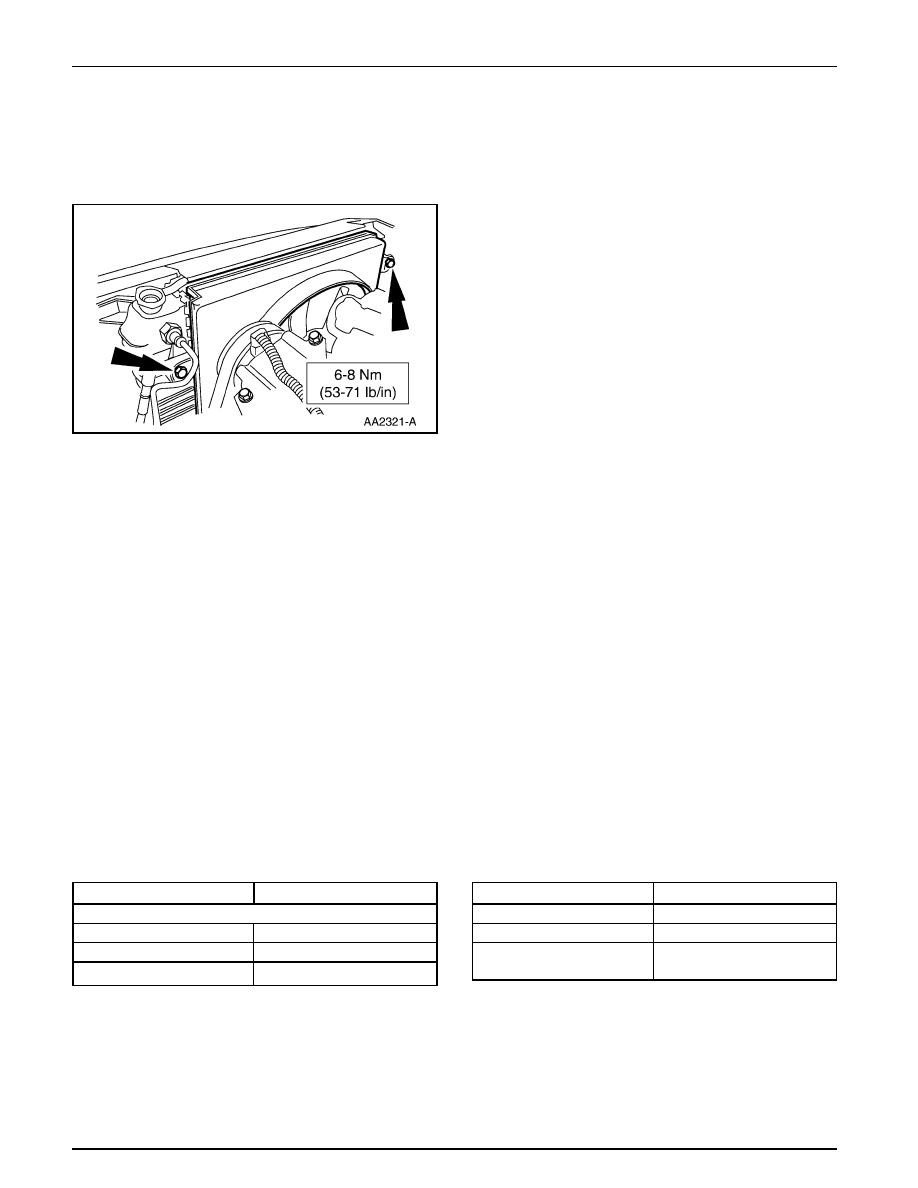

57. En los vehículos equipados con cajas automáticas, conecte

la líneas del enfriador de las mismas. Para información
adicional, consulte la Sección 307-01A (4R44E) ó la
Sección 307-01B (5R55E).

58. Instale los tornillos.

59. Instale el lado de salida del filtro de aire del motor (DCL)

(9600). Para información adicional, consulte la Sección
303-12.

60. Llene el sistema A/C con refrigerante. Para información

adicional, consulte la Sección 412-00.

61. Instale el capot.

62. Llene el motor hasta el nivel apropiado con aceite limpio

para motor ó con un equivalente que cumpla con la
especificación Ford WWS-M2C153-G.

63. Llene el sistema de enfriamiento del motor. Para

información adicional, consulte la Sección 303-03.

64. Conecte el cable de tierra de la batería (14301).

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

4.0L (Varillas Empujadoras)

Desplazamiento litros

4.0L (244)

Número de Cilindros

Diámetro mm (pul)

100.4 (3.9527)

Especificaciones Generales

Item

Especificación

Carrera mm (pul)

84.4 (3.31)

Orden de Encendido

1-4-2-5-3-6

Presión de aceite a 2000 RPM

276-414 (40-60)

en Caliente, kPa (psi)

Motor — 4.0L con Varillas Empujadoras

303-01A-157

ESPECIFICACIONES (Continuación)

Especificaciones Generales

Item

Especificación

Culata de Cilindros y Tren de Válvulas

Volumen cámara de

46.34-48.34

combustión (cc)

Diámetro orificio guía

8.062-8.087

de válvula

(0.317-0.318)

Disposición de las válvulas,

LH = I-E-I-E-I-E

de adelante hacia atrás

LI = E-I-E-I-E-I

Planitud de la superficie para

la empacadura, mm (pul)

Acabado de la superficie

60-150

para la empacadura, rms

Asiento de la Válvula

Ancho, mm (pul)

1.697-2.263

(0.067-0.089)

Grados del Ángulo

45 º

Excentricidad máxima,

.038 (.0014)

mm (pul)

Válvulas

Admisión / escape, mm (pul)

8.025-8.043

(0.3159-0.3167)

7.999-8.017

(0.3149-0.3156)

Juego entre vástago y guía

0.021-0.064

- escape, mm (pul)

(0.0008-0.0025)

Juego entre vástago y guía

0.046-0.089

- admisión, mm (pul)

(0.0018-0.0035)

Diámetro de la cabeza

4.35 (1.71)

- admisión, mm (pul)

Diámetro de la cabeza

34.5 (1.6)

- escape, mm (pul)

Grados del ángulo de la cara

44 º

Límite para la excentricidad

0.051 (0.002)

de la cara, mm (pul)

Eje de los martillos, varillas empujadoras y taquetes

Excentricidad máxima —

0.508 (0.020)

varilla empujadora, mm (pul)

Diámetro del taquete,

22.205-22.238

mm (pul)

(0.8742-0.8755)

Juego entre taquete y orificio,

0.013-0.056

mm (pul)

(0.0005-0.0022)

Límite para reparación,

0.127 (0.005)

mm (pul)

Rata de descarga del taquete

10-50 segundos

hidráulico para 1/16 de carrera

Resorte de las Válvulas

Longitud libre, resorte de

48.514 (1.91)

válvula de admisión, mm (pul)

Especificaciones Generales

Item

Especificación

Longitud libre, resorte de

48.514 (1.91)

válvula de escape, mm (pul)

Altura de resorte ensamblado

40.08-40.87

— admisión, mm (pul)

(1.578-1.609)

Altura de resorte ensamblado

40.08-40.87

— escape, mm (pul)

(1.578-1.609)

Falta de perpendicularidad,

1.98 (0.078)

mm (pul)

Presión de compresión del

347-383 Nm 39.86-40.4 mm

resorte a la altura especificada

256-282 lb / pie

— admisión (lb)

a 1.56-1.59 pul

Árbol de Levas

Alzada — lóbulo

6.92 (.272)

de admisión, mm (pul)

Alzada — lóbulo de

6.92 (.272)

admisión, mm (pul)

Pérdida de alzada máxima

0.127 (0.005)

permisible en lóbulo,
mm (pul)

Juego axial, mm (pul)

0.02-0.165 (0.007-0.006)

Juego entre bancada y

0.025-0.076

cojinete, mm (pul)

(.001-.003)

Límite para reparación,

0.152 (0.006)

mm (pul)

Conducción del Árbol de Levas

Diámetro bancada Nº 1,

49.57-49.59 (1.951-1.952)

mm (pul)

Diámetro bancada Nº 2,

49.21-49.23 (1.937-1.938)

mm (pul)

Diámetro bancada Nº 3,

48.83-48.84

mm (pul)

(1.9224-1.9228)

Diámetro bancada Nº 4,

48.44-48.46

mm (pul)

(1.907-1.9078)

Excentricidad máxima

.127 (.005)

de bancada, mm (pul)

Diámetro interior, cojinete

49.635-49.655

Nº 1, mm (pul)

(1.954-1.955)

Diámetro interior, cojinete

49.225-49.275

Nº 2, mm (pul)

(1.939-1.940)

Diámetro interior, cojinete

48.750-48.768

Nº 3, mm (pul)

(1.919-1.920)

Diámetro interior, cojinete

48.875-48.895

Nº 4, mm (pul)

(1.924-1.925)

Profundidad Ubicación de

.51-.89 (.020-.035)

Cojinete Delantero

mm (pul)

Bloque de Cilindros

Diámetro de orificio,

100.38-100.43

mm (pul)

(3.9527-3.9543)

Motor — 4.0L con Varillas Empujadoras

303-01A-158

ESPECIFICACIONES (Continuación)

Especificaciones Generales

Item

Especificación

Excentricidad máxima del

.025 (.0009)

cilindro (pul)

Conicidad máxima del

.025 (.0009)

cilindro, mm (pul)

Diámetro del orificio para

60.62-60.64

cojinete principal, mm (pul)

(2.3866-2.3874)

Excentricidad máxima,

0.127 (0.005)

cigüeñal a cara posterior
del bloque, mm (pul)

Cigüeñal y Volante

Diámetro de bancada para

56.980-57.0

cojinete principal, mm (pul)

(2.2433-2.2441)

Excentricidad de bancada

0.015 (0.0006)

para cojinete principal,
mm (pul)

Excentricidad máxima de

0.0508 (0.002)

bancada para cojinete
principal, mm (pul)

Límite para excentricidad

0.127 (0.005)

de bancada para cojinete
principal, mm (pul)

Excentricidad máxima, cara

.0254 (0.001)

de empuje de cojinete
principal, mm (pul)

Conicidad máxima por

0.008 (0.0003 por pul)

pulgada, bancada para
cojinete principal, mm (pul)

Largo, bancada para cojinete

26.39-26.44 (1.039-1.041)

de empuje, mm (pul)

Acabado máximo para

12 y 8.8

bancada de cojinete
principal y de biela, rms

Acabado máximo cara de

empuje de cojinete
principal, rms

Diámetro de bancada para

53.98-54.0 (2.1252-2.1260)

biela, mm (pul)

Excentricidad máxima

0.008 (0.0003)

bancada para biela, mm (pul)

Conicidad máxima por

0.008 (0.0003 por pul)

pulgada de bancada para
biela, mm (pul)

Juego axial libre del cigüeñal,

0.05-0.32 (0.002-0.01250)

mm (pul)

Cojinetes para las Bielas

Juego deseado con cigüeñal,

0.008-0.061

mm (pul)

(0.0003-0.0024)

Juego permitido con

0.013-0.048

cigüeñal, mm (pul)

(0.0005-0.0019)

Espesor de pared de cojinete,

1.4-1.408 (0.0551-0.0554)

mm (pul)

Especificaciones Generales

Item

Especificación

Cojinetes Principales

Juego deseado con el

0.021-0.039

cigüeñal, mm (pul)

(0.0008-0.0015)

Juego permitido con el

0.013-0.048

cigüeñal, mm (pul)

(0.0005-0.0019)

Espesor de la pared del

1.80-1.806 (0.0708-0.0711)

cojinete, mm (pul)

Biela, Pistón y Anillos

Orificio de pasador de pistón

23.958-23.976 (.943-.944)

ó diámetro interior de
bocina, mm (pul)

Diámetro interior, cojinete

56.82-56.84 (2.237-2.238)

de biela, mm (pul)

Excentricidad orificio para

.01 (.0004)

cojinete de la biela, mm (pul)

Longitud centro a centro

145.965-146.035

de la biela, mm (pul)

(5.746-5.749)

Desviación de alineación

038 (.0015) por 25.4 mm

(diferencia máxima orificio

. (1.000)

a orificio), mm (pul)

Desviación por torcedura

.0125 (.0049) por 25.4 mm

(diferencia máxima orificio

(1.000)

a orificio), mm (pul)

Juego lateral (ensamblada

.092-.268 (.0032-.0106)

en el cigüeñal), mm (pul)

Pasador del Pistón

Longitud, mm (pul)

72.0-72.80 (2.835-2.866)

Rojo

23.992-23.997

Azul

(0.9449-0.9448)

23.997-24 (0.9448-0.9449)

Juego entre pasador y

0.008-0.0152

pistón, mm (pul)

(0.0003-0.0006)

Juego entre pasador y

Ajuste de Interferencia

biela, mm (pul)

Pistón

Diámetro

, mm (pul)

100.380-100.400

(3.952-3.953)

Juego entre pistón y cilindro,

0.021-0.048

mm (pul)

(0.0008-0.0019)

Diámetro del orificio para el

24.007-24.013

pasador, mm (pul)

(.9452-.9453)

Ancho de ranura para anillo

1.976-1.989

superior, mm (pul)

(0.0778-0.0783)

Ancho de ranura para anillo

2.977-2.99 (0.1172-0.1177)

inferior, mm (pul)

Diámetro — codificado azul,

100.880-100.900 (3.972)

mm (pul)
