Ford Explorer / Mercury Mountaineer. Manual - parte 232

Motor — 4.0L con Varillas Empujadoras

303-01A-151

303-01A-151

Motor (Continuación)

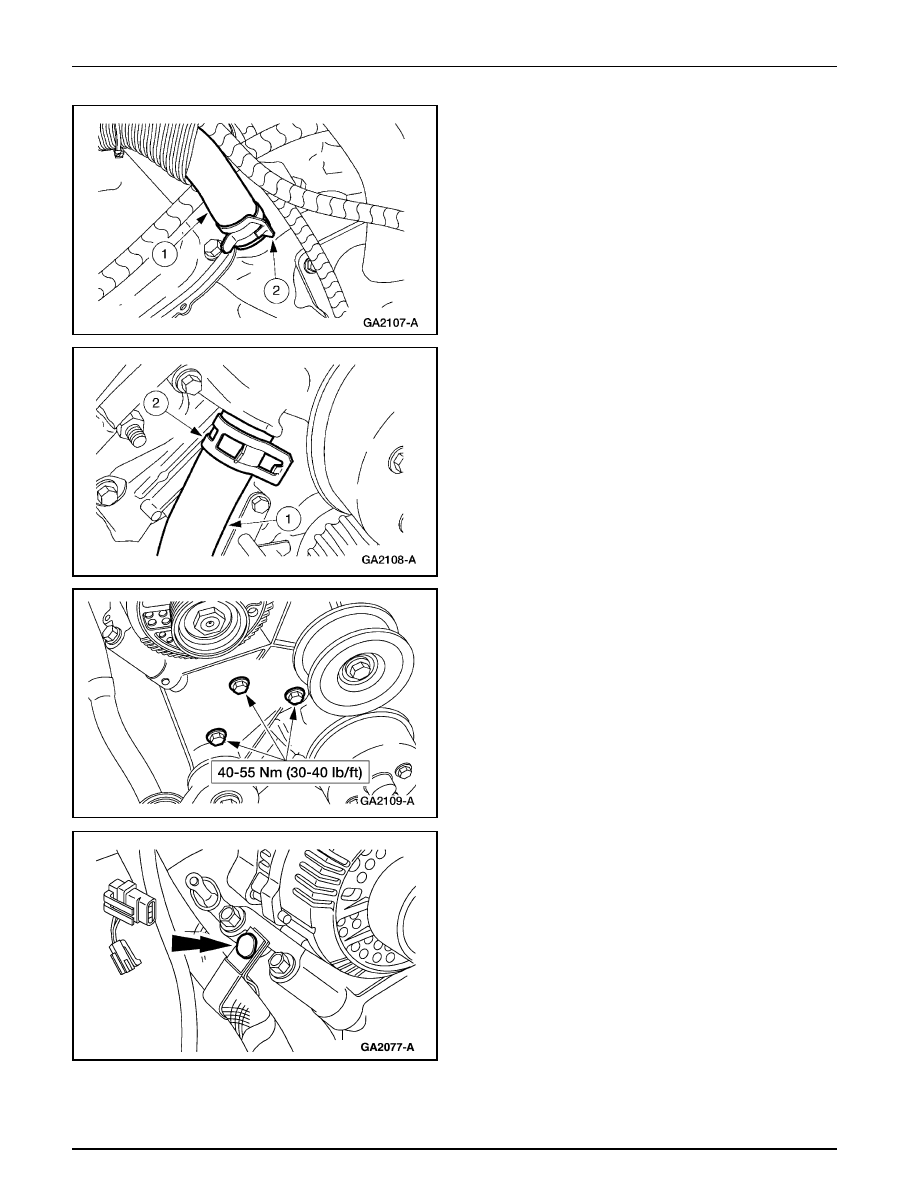

34. Conecte la manguera de agua del calefactor (18472) al

múltiple de admisión inferior.

1

Coloque la manguera.

2

Instale la abrazadera.

35. Conecte la manguera del calefactor a la bomba de agua

(8501).

1  Coloque la manguera.

2  Instale la abrazadera.

36. Coloque el soporte de montaje del generador (10153) e

instale sus tornillos.

37. Conecte la grapa de retención de la manguera de agua

del calefactor.

Motor — 4.0L con Varillas Empujadoras

303-01A-152

303-01A-152

Motor (Continuación)

38. Acople los conectores eléctricos.

39. Coloque el soporte de montaje del compresor A/C (2882)

e instale sus tornillos.

40. Acople el conector eléctrico del compresor A/C.

41. Coloque el tubo múltiple A/C sobre el compresor e instale

su tornillo.

Motor — 4.0L con Varillas Empujadoras

303-01A-153

303-01A-153

Motor (Continuación)

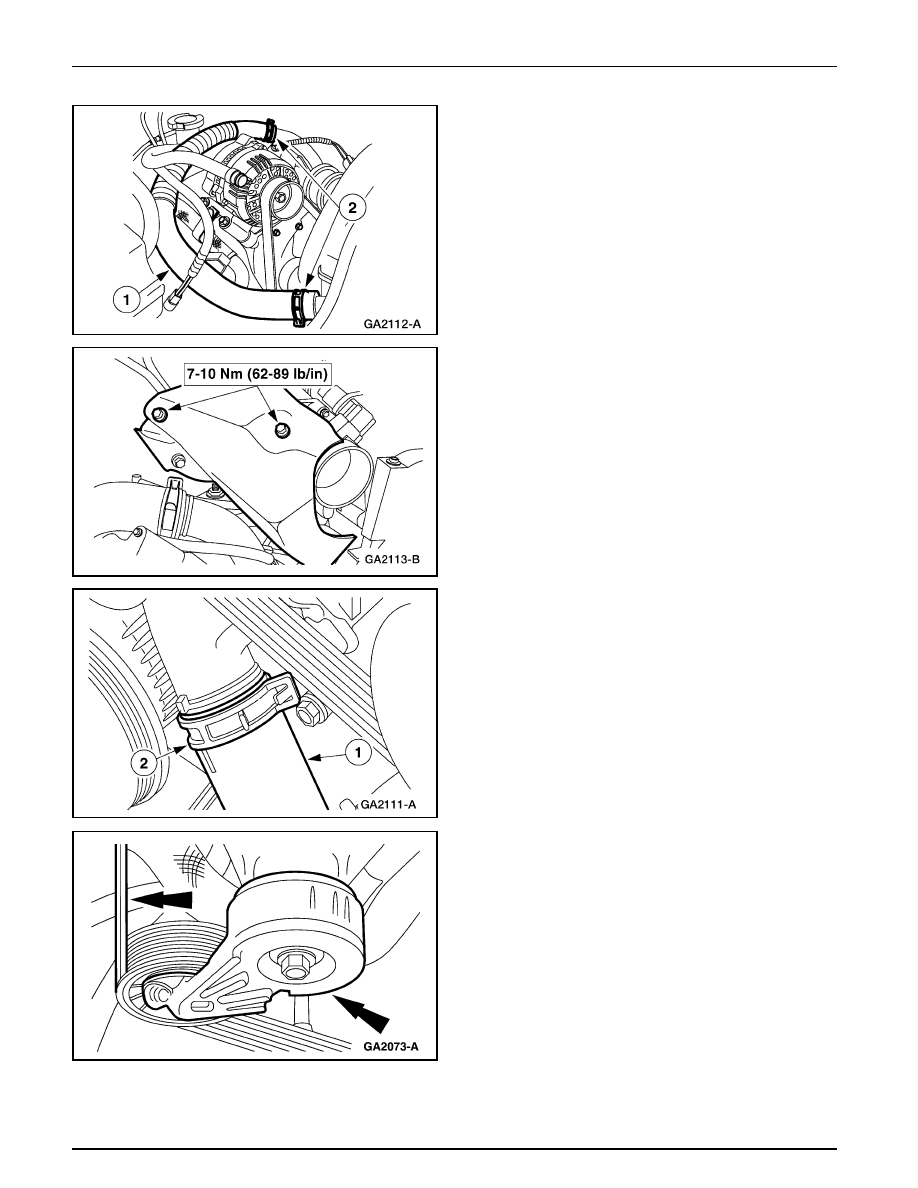

42. Instale la manguera superior del radiador (8260).

1

Coloque la manguera.

2

Instale las abrazaderas.

43. Coloque el escudo anti-salpique del control del acelerador

e instale sus tornillos.

44. Instale la manguera inferior del radiador (8286) a la

bomba de agua.

1

Coloque la manguera.

2

Instale la abrazadera.

45. Rote el tensor (6B209) en sentido anti-horario e instale

la correa motriz de los accesorios (8620).

Motor — 4.0L con Varillas Empujadoras

303-01A-154

303-01A-154

Motor (Continuación)

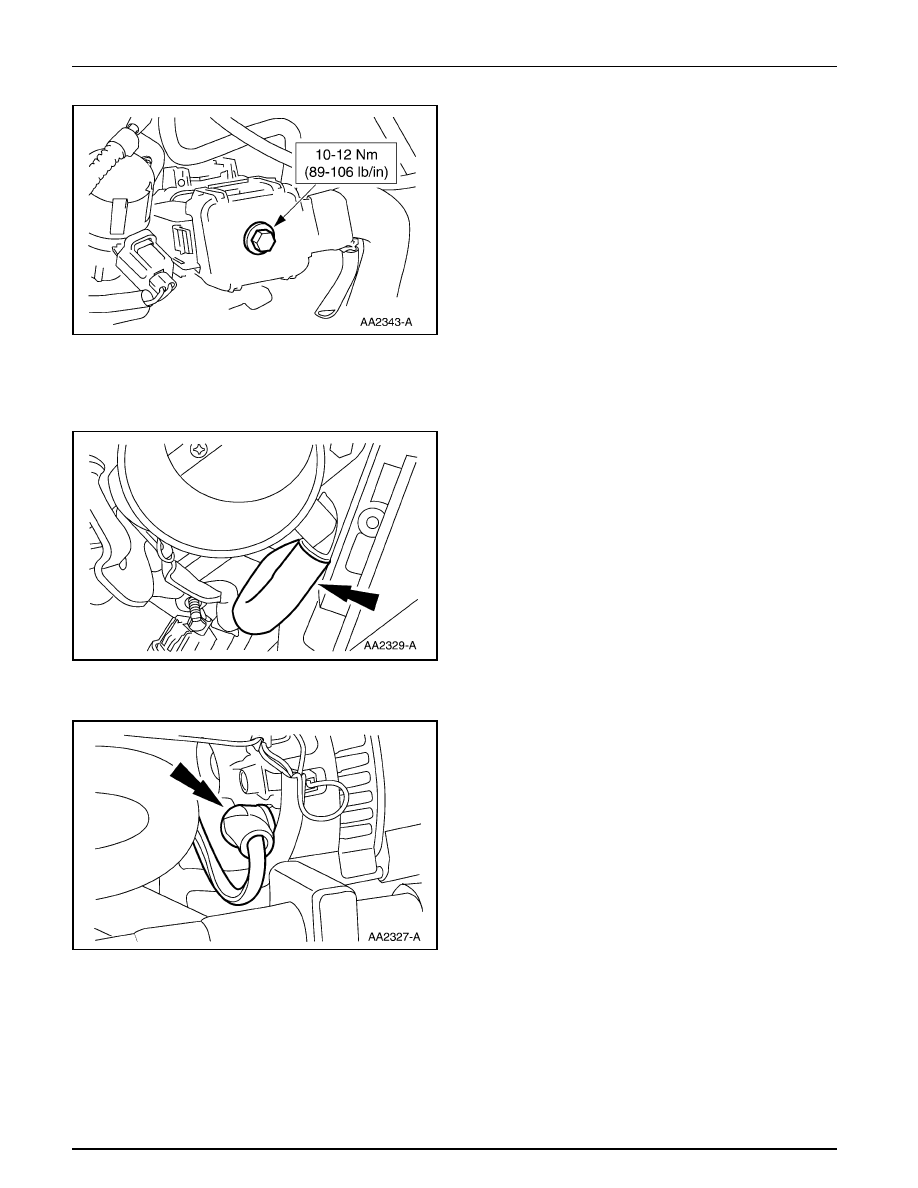

46. Acople el conector del cableado sensor del control del

motor.

47. Conecte la válvula de vacío de la válvula VMV.

48. Conecte la línea de combustible. Para información

adicional, consulte la Sección 310-01.

49. Conecte la válvula VMV al cuerpo del acelerador.

50. Conecte la manguera de presión (3A719) y la manguera

de retorno (3A713) de la dirección hidráulica.

51. Conecte el cable de tierra de la batería (14301).

52. Conecte el cableado sensor del control del motor (12A581)

al compresor A/C (19703) y al interruptor del ciclo A/C
(19E561).
