Ford Explorer / Mercury Mountaineer. Manual - parte 226

Motor — 4.0L con Varillas Empujadoras

303-01A-127

303-01A-127

Pistón (Continuación)

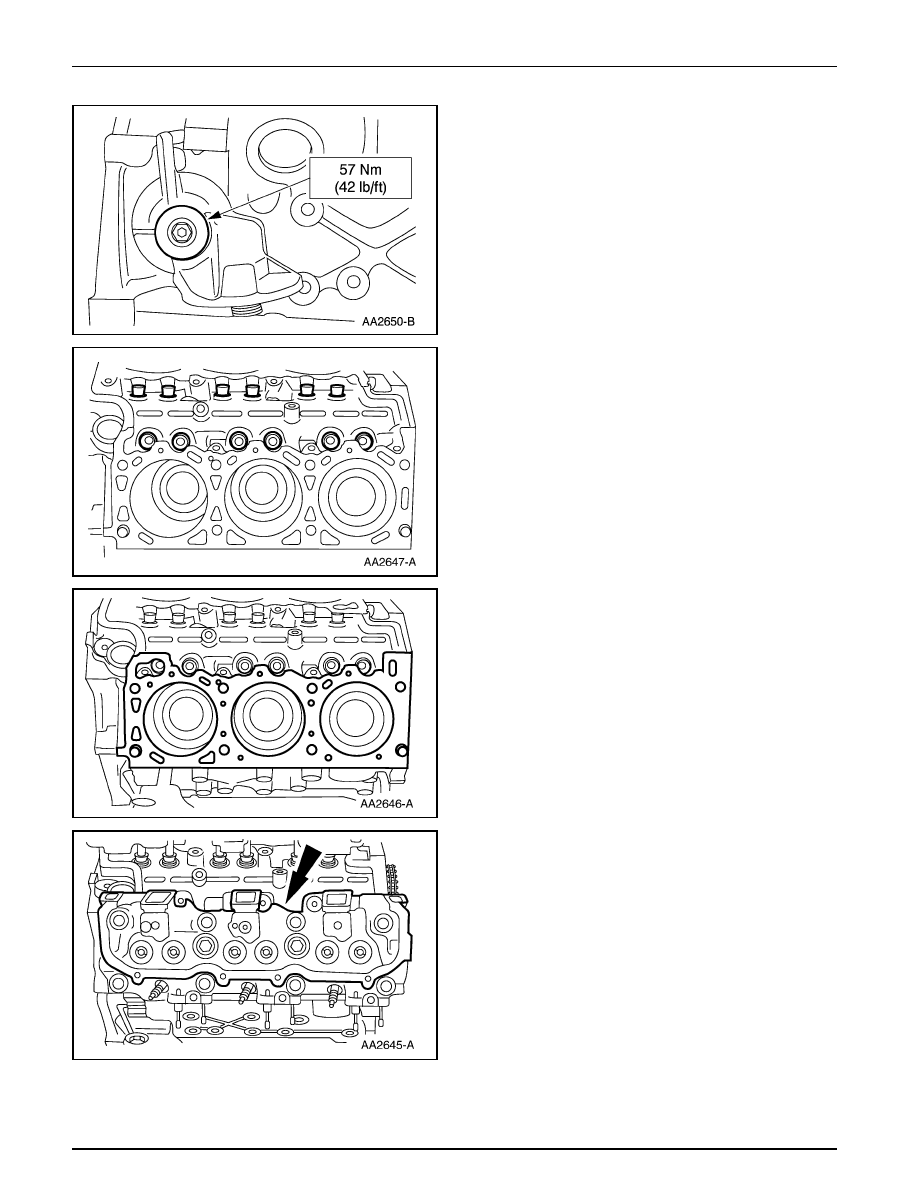

22. Instale el adaptador para el filtro de aceite (6881).

23. Nota: Lubrique los taquetes y sus orificios con Aceite de

Motor Super Premium SAE 5W30 XO-5W30-QSP ó con
un equivalente que cumpla con la especificación Ford
WSS-M2C153-G.

Instale los taquetes de las válvulas (6500).

24. Instale empacaduras nuevas.

25. Instale las culatas de los cilindros (6049).

Motor — 4.0L con Varillas Empujadoras

303-01A-128

303-01A-128

Pistón (Continuación)

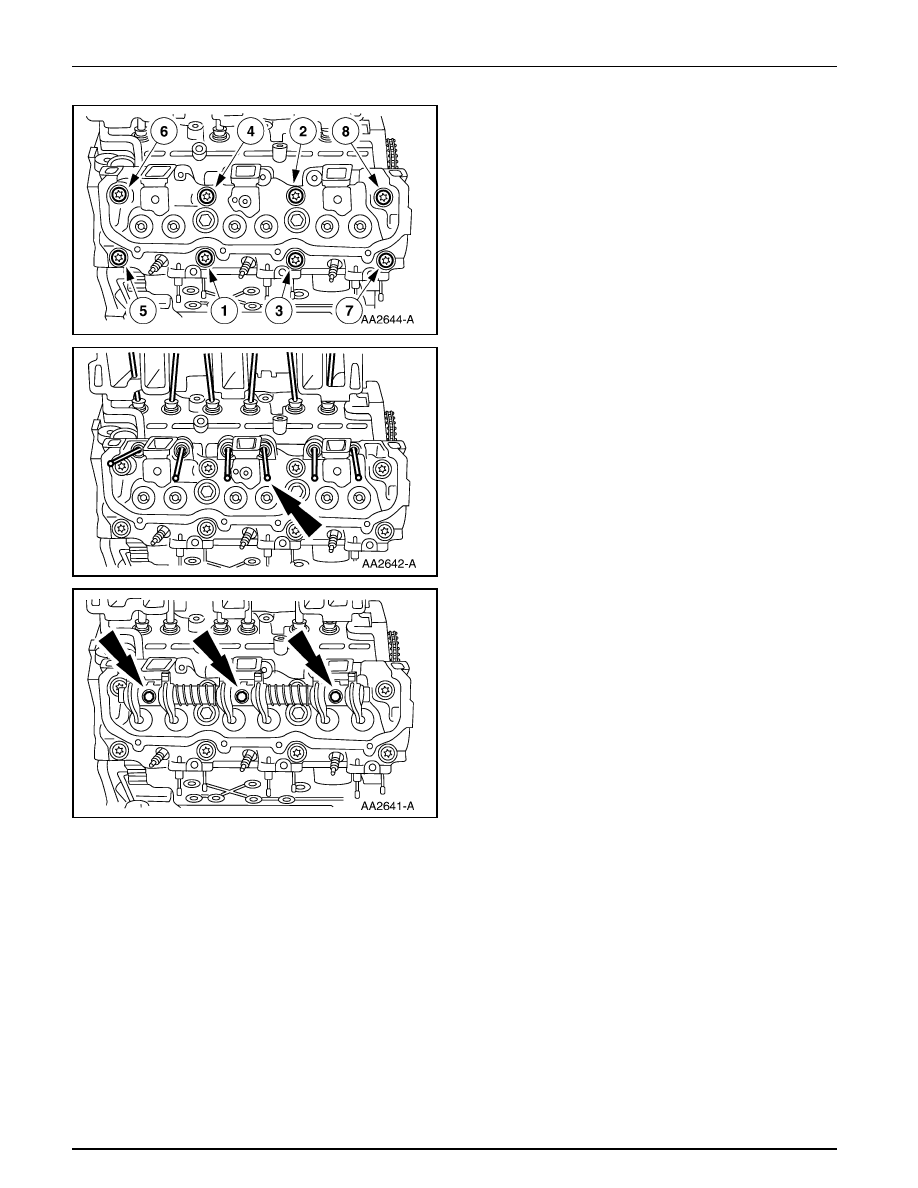

26. Instale los tornillos y apriete en la secuencia indicada en

tres pasos:

1

Apriete a 30-35 Nm (23-25 lb / pie).

2

Apriete a 70-75 Nm (52-55 lb / pie).

3

Apriete 90 grados adicionales.

27. Instale las varillas empujadoras (6565).

28. Instale el conjunto del eje con los martillos y apriete en

dos pasos:

1

Apriete a 30-34 Nm (22-25 lb / pie).

2

Apriete 90 grados adicionales.

29. Instale el sincronizador del árbol de levas. Para

información adicional, consulte la Sección 303-14.

Motor — 4.0L con Varillas Empujadoras

303-01A-129

303-01A-129

Pistón (Continuación)

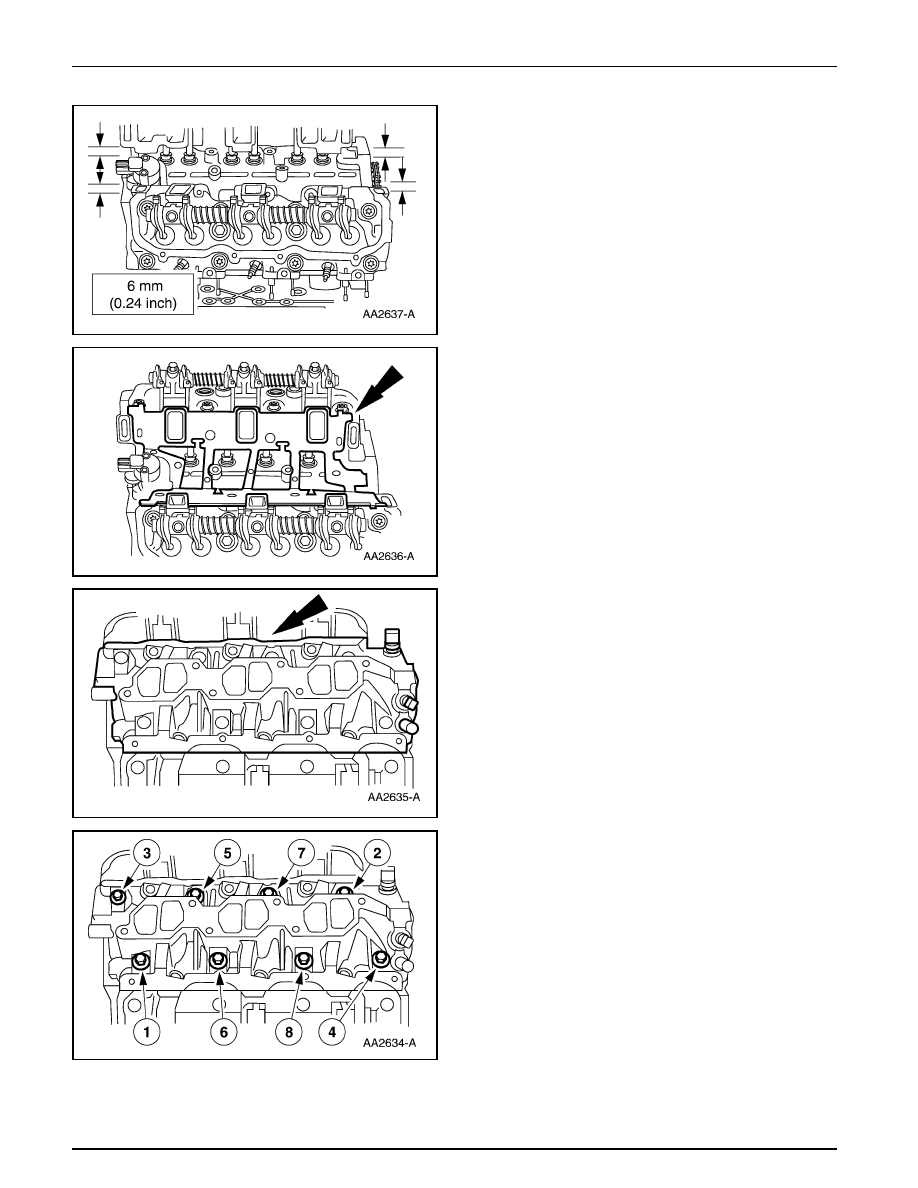

30. Aplique goma de silicón en cuatro puntos.

•

Utilice Empacadura y Sellador de Silicón F6AZ-
19562-AA ó un equivalente que cumpla con la
especificación Ford WSE-M4G323-A6.

31. Instale una empacadura nueva para el múltiple de

admisión (9439).

32. Instale el múltiple de admisión (9424).

33. Instale y apriete los tornillos en la secuencia indicada y

en cuatro pasos:

1

Apriete a 2.5 Nm (22 lb / pul).

2

Apriete a 10 Nm (88 lb / pul).

3

Apriete 13 Nm (115 lb / pul).

4

Apriete 14-18 Nm (11-13 lb / pie).

Motor — 4.0L con Varillas Empujadoras

303-01A-130

303-01A-130

Pistón (Continuación)

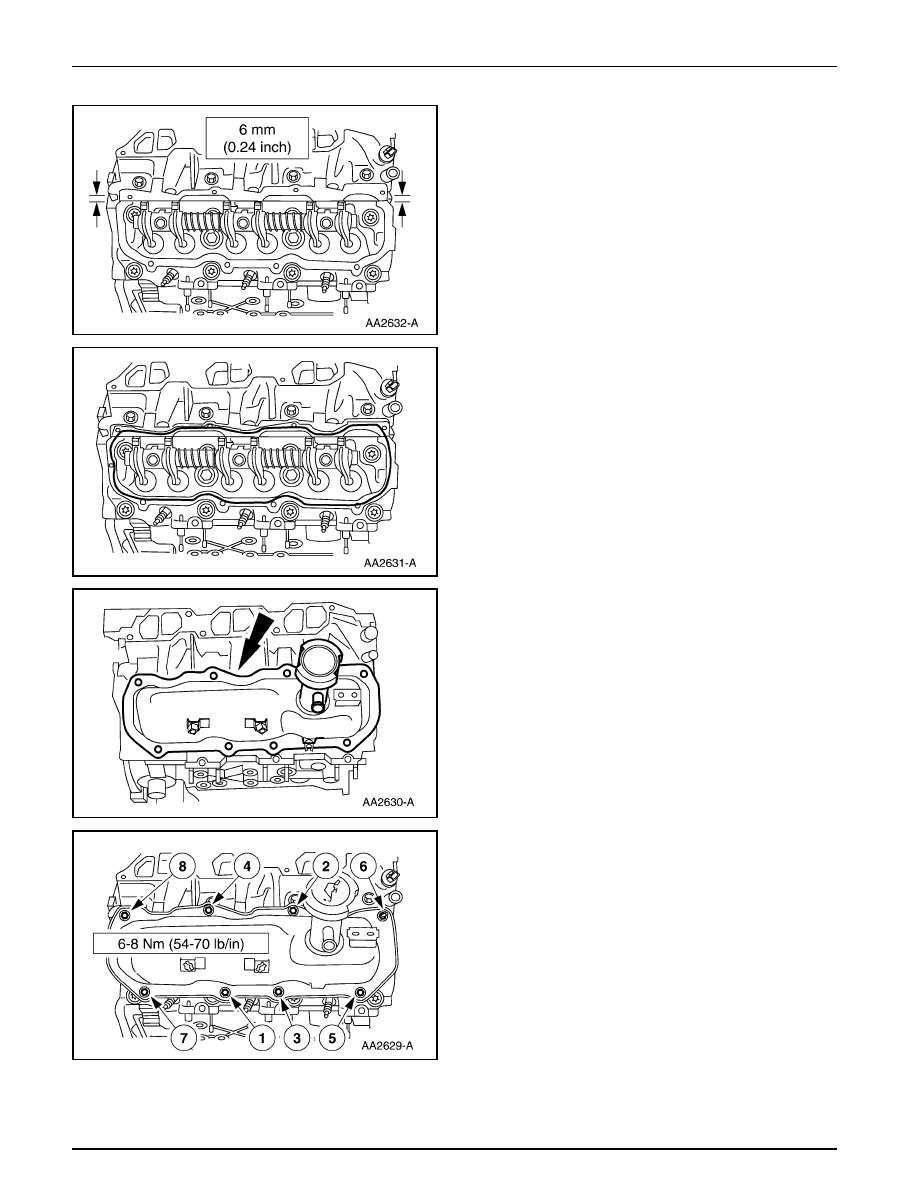

34. Aplique sellador en cuatro puntos.

•

Utilice Empacadura y Sellador de Silicón F6AZ-
19562-AA ó un equivalente que cumpla con la
especificación Ford WSE-M4G323-A6.

35. Instale empacaduras nuevas para los tapa-válvulas (6584).

36. Instale los tapa-válvulas (6582).

37. Instale y apriete los 14 tornillos y los dos espárragos en

la secuencia indicada.
